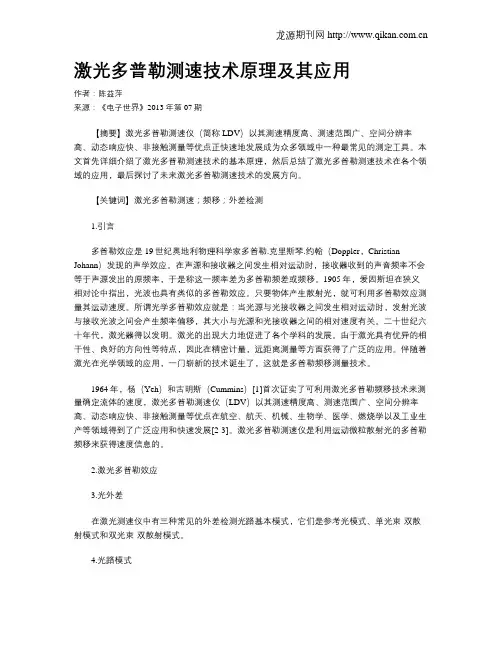

激光多普勒测速技术原理及其应用

作者：陈益萍

来源：《电子世界》2013年第07期

【摘要】激光多普勒测速仪（简称LDV）以其测速精度高、测速范围广、空间分辨率高、动态响应快、非接触测量等优点正快速地发展成为众多领域中一种最常见的测定工具。本文首先详细介绍了激光多普勒测速技术的基本原理，然后总结了激光多普勒测速技术在各个领域的应用，最后探讨了未来激光多普勒测速技术的发展方向。

【关键词】激光多普勒测速；频移；外差检测

1.引言

多普勒效应是19世纪奥地利物理科学家多普勒.克里斯琴.约翰（Doppler，Christian

Johann）发现的声学效应。在声源和接收器之间发生相对运动时，接收器收到的声音频率不会等于声源发出的原频率，于是称这一频率差为多普勒频差或频移。1905年，爱因斯坦在狭义相对论中指出，光波也具有类似的多普勒效应。只要物体产生散射光，就可利用多普勒效应测量其运动速度。所谓光学多普勒效应就是：当光源与光接收器之间发生相对运动时，发射光波与接收光波之间会产生频率偏移，其大小与光源和光接收器之间的相对速度有关。二十世纪六十年代，激光器得以发明。激光的出现大力地促进了各个学科的发展。由于激光具有优异的相干性、良好的方向性等特点，因此在精密计量，远距离测量等方面获得了广泛的应用。伴随着激光在光学领域的应用，一门崭新的技术诞生了，这就是多普勒频移测量技术。

1964年，杨（Yeh）和古明斯（Cummins）[1]首次证实了可利用激光多普勒频移技术来测量确定流体的速度，激光多普勒测速仪（LDV）以其测速精度高、测速范围广、空间分辨率高、动态响应快、非接触测量等优点在航空、航天、机械、生物学、医学、燃烧学以及工业生产等领域得到了广泛应用和快速发展[2-3]。激光多普勒测速仪是利用运动微粒散射光的多普勒频移来获得速度信息的。

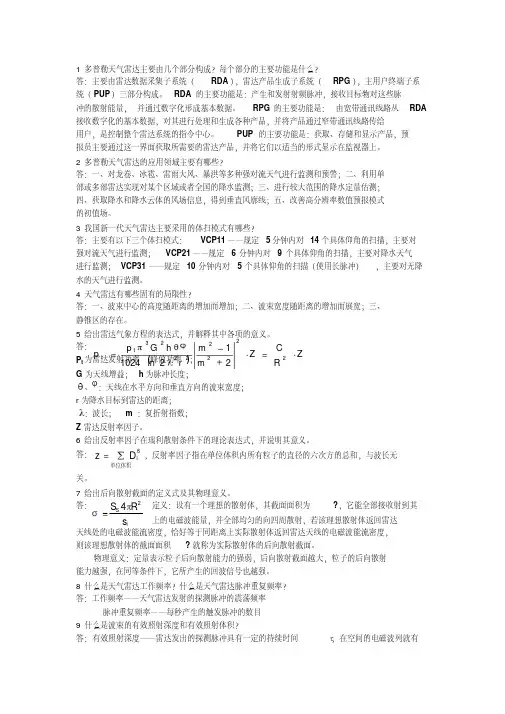

1 多普勒天气雷达主要由几个部分构成？每个部分的主要功能是什么？答：主要由雷达数据采集子系统（RDA），雷达产品生成子系统（RPG），主用户终端子系

统（PUP）三部分构成。RDA的主要功能是：产生和发射射频脉冲，接收目标物对这些脉

冲的散射能量，并通过数字化形成基本数据。RPG的主要功能是：由宽带通讯线路从RDA接收数字化的基本数据，对其进行处理和生成各种产品，并将产品通过窄带通讯线路传给

用户，是控制整个雷达系统的指令中心。PUP的主要功能是：获取、存储和显示产品，预

报员主要通过这一界面获取所需要的雷达产品，并将它们以适当的形式显示在监视器上。

2 多普勒天气雷达的应用领域主要有哪些？答：一、对龙卷、冰雹、雷雨大风、暴洪等多种强对流天气进行监测和预警；二、利用单

部或多部雷达实现对某个区域或者全国的降水监测；三、进行较大范围的降水定量估测；

四、获取降水和降水云体的风场信息，得到垂直风廓线；五、改善高分辨率数值预报模式

的初值场。

3 我国新一代天气雷达主要采用的体扫模式有哪些？答：主要有以下三个体扫模式：VCP11——规定5分钟内对14个具体仰角的扫描，主要对强对流天气进行监测；VCP21——规定6分钟内对9个具体仰角的扫描，主要对降水天气

进行监测；VCP31——规定10分钟内对5个具体仰角的扫描（使用长脉冲），主要对无降

水的天气进行监测。

4 天气雷达有哪些固有的局限性？答：一、波束中心的高度随距离的增加而增加；二、波束宽度随距离的增加而展宽；三、

静锥区的存在。

5 给出雷达气象方程的表达式，并解释其中各项的意义。答：

Pt为雷达发射功率(峰值功率)；

G为天线增益；h为脉冲长度；、：天线在水平方向和垂直方向的波束宽度；

r为降水目标到雷达的距离；

：波长；m ：复折射指数；

Z雷达反射率因子。

6 给出反射率因子在瑞利散射条件下的理论表达式，并说明其意义。

答：单位体积6iDz，反射率因子指在单位体积内所有粒子的直径的六次方的总和，与波长无

多普勒流量传感器的原理及应用

多普勒流量传感器是一种完全独立的便携式传感器，可以同时记录管道中

瞬时流量、总流量、流速、pH 值以及井下温度等多种参数。其测量原理是以

物理学中的多普勒效应为基础，根据声学多普勒效应，当声源和观察者之间有

相对运动时，观察者所感受到的声频率将不同于声源所发出的频率。这个因相

对运动而产生的频率变化与两物体的相对速度成正比。

在多普勒超声波流量测量方法中，超声波发射器为一固定声源，随流体一起

运动的固体颗粒起了与声源有相对运动的观察者的作用，固体颗粒把入射到其

表面上的超声波反射回接收器，发射声波与接收声波之间的频率差，就是由于

流体中固体颗粒运动而产生的声波多普勒频移。由于这个频率差正比于流体流

速，所以测量频差可以求得流速，进而可以得到流体的流量。

目前，多普勒流量传感器一般配合使用面积/速率传感器，传感器上配置有超

声波发射器和水深压力传感器，分别用于探测液体的瞬时流速和过水面积，进

而得出瞬时流量。2006 年下半年，北京排水集团管网分公司决定利用该类型流

量传感器在清河污水厂某个局部流域污水管网进行流量监测试验，其目的是为

了积累该类型流量传感器的安装经验和测试其具体性能，了解和掌握污水厂流

域管线在某一时期内管网污水流量增减规律，同时也为其他各流域管网水量的

调查工作做计划，并为下一步可能进行的跨流域水量调配做好准备工作。

流量监测试验分为两部分进行，一是严格按照流量传感器的使用要求，利用

固定环将面积/速率传感器固定于管底标准位置，以便校核流量监测的准确度;

二是利用流量传感器中的铅鱼装置，快速检测管道内污水流量。

tips:感谢大家的阅读，本文由我司收集整编。仅供参阅！

B超原理和多普勒效应

B超（超声波）是一种无创的医疗检查方法，通过利用超声波在人体内部的传播和反射来观察及诊断人体的病理变化。B超技术在医学领域具有广泛的应用，其原理主要包括超声波的产生、传播、反射和接收等过程。

B超的原理是基于超声波的声学原理。超声波是指频率高于人耳能听到的声音的声波，其频率通常在1MHz至10MHz之间。在B超检查中，超声波是通过一个探头（也称为换能器）产生的，探头中包含一个高频的声波发射器和一个接收器（听筒），通过电流的高频振荡，声波会由探头中的发射器产生，并向体内传播。

在超声波传播的过程中，它会遇到不同密度和不同介质的组织、器官等，从而产生声波的反射。这些反射声波会被探头中的接收器接收到，并传送到超声波仪器的处理系统中进行图像的形成和显示。

B超的多普勒效应是利用多普勒效应来观察血流速度和方向的改变，用于诊断血管病变等相关问题。多普勒效应的原理是，当超声波遇到流动的血液时，被反射回来的超声波在频率上会发生一定的变化，即频率移动。

根据多普勒效应，当血液流向超声波探头时，声波频率会变高，称为正多普勒效应；当血液远离探头时，声波频率会变低，称为负多普勒效应。通过测量多普勒频移的大小和方向，可以得到血液的流速和流向信息。

多普勒效应在B超检查中的应用广泛，主要用于诊断血管病变、分析血流动力学、测量心脏功能等。B超图像中使用多普勒技术时，血流速度和方向通常以彩色的方式显示，以帮助医生更直观地观察和分析。

总结起来，B超的原理是基于超声波的产生、传播、反射和接收等过程，通过利用超声波对组织、器官等的反射来进行诊断。多普勒效应则是B超技术中的一项重要应用，通过测量声波频率的变化来分析血流速度和方向的改变，对血管病变等进行诊断和分析。B超技术在现代医学中发挥着不可或缺的作用，具有广泛的检查价值和临床应用前景。
