*******发电有限公司#1机大修

*******工程有限公司 1 ****** 发电有限公司

#1机大修汽轮机本体解体报告

*******工程有限公司

2015年08月05日

*******发电有限公司#1机大修

*******工程有限公司 2

#1机组于2015年7月15日停机，7月22日停盘车。7月24日#1机房所有设备停运,办理工作票。7月27日揭低压外缸。7月28日揭高中压外缸。7月29日揭低压内缸。7月29日揭高中压内缸。8月2日高中压转子装车返厂。8月2日抽发电机转子。

一、解体中发现的问题

1、中压进汽导汽管法兰双头螺栓拆出时1条螺栓螺纹咬死，汇报甲方后割除。螺栓图号CH01A.083.011、螺母图号CH01A.083.013，申请购买备品。

更换新螺栓

2、高压外缸结合面拆出时1条螺栓螺纹咬死，汇报甲方后割除，螺栓规格31/2×1260，图号CH01.019.005，螺帽规格31/2×160，图号CH01.019.146申请购买备品。并发现其相对称的个别螺栓热松时膨胀，但松不动，可能原因是螺杆长，螺帽顶到头，需在清理时测量，必要时增加新垫片。

更换新螺栓

3、对#1机组进行大修，在吊出盘车时，发现盘车损毁严重，其中盘车桥架变形扭曲，齿轮磨损短缺。建议返厂。

更换新盘车，估计08月15日左右到厂

*******发电有限公司#1机大修

*******工程有限公司 3 1 2 3

4

5

6

7 8 表A

表B1 表B2 4、吊出轴承进行宏观检查时发现#4、#6轴承上半瓦块有明显的脱胎现象。建议更换瓦块。

电厂联系补焊

5、低压内缸螺栓拆出时A低压内缸中分面一条螺栓螺纹咬死，汇报甲方后割除，螺栓图号CH01A.027.062 。A低压内缸持环中分面一条螺栓螺帽开裂，汇报甲方后割除，螺栓图号 CH01.041.2.005-28。

更换新螺栓，将持环割开的孔补焊磨平

6、低压A转子电端对轮瓢偏、晃度超标。

此次不做处理*******发电有限公司#1机大修

*******工程有限公司 4 1 2 3

4

5

6

7 8 表A

表B1 表B2

7、测量发现#1、#2轴承与瓦套配合紧力过小。

重新调整

#1左侧0.16间隙，右侧0.16间隙（技术要求0--0.05紧力）

#2左侧0.41间隙，右侧0.24间隙（技术要求0--0.05紧力）

8、高压转子弯曲度、对轮晃度、瓢偏度数值过大。

高压转子返厂，厂家处理

A低压转子电端

B1 B2 B1-B2 A

1-5 2.00 2.00 0 2.02

2-6 1.99 2.00 -0.01 2.03

3-7 1.97 2.01 -0.04 2.02

4-8 1.95 2.02 -0.07 1.99

5-1 1.95 2.03 -0.08 1.97

6-2 1.96 2.03 -0.07 1.97

7-3 1.98 2.02 -0.04 1.97

8-4 1.99 2.01 -0.03 1.99

设计值 瓢偏度≤0.02 瓢偏≤0.03

实测值 0.04 0.06 *******发电有限公司#1机大修

*******工程有限公司 5

位 置 高压转子联轴器

表测点 B1 B2 B1-B2 A

1－5 1.79 1.85 -0.06 2.00

2－6 1.81 1.83 -0.02 1.93

3－7 1.83 1.81 0.02 1.84

4－8 1.84 1.80 0.04 1.80

5－1 1.83 1.81 0.02 1.83

6－2 1.84 1.85 -0.01 1.90

7－3 1.80 1.86 -0.06 1.98

8－4 1.79 1.86 -0.07 2.02

标 准 瓢偏度≤0.02 晃度A≤0.03

最大偏差 0.055 0.22

1 2 3 4 5 6 7 8 最大弯曲度

主油泵处 2.00 2.02 2.01 2.00 2.00 2.00 2.00 2.00 0.01

#1轴承处 2.00 2.01 2.01 2.00 2.00 2.01 2.01 2.00 0.01

高排处 2.00 2.00 2.01 2.01 2.04 2.04 2.03 2.00 0.02

高8级 2.00 2.01 2.03 2.05 2.07 2.07 2.04 2.00 0.035

高1级 2.00 1.99 2.07 2.06 2.12 2.11 2.05 2.00 0.06

中压进汽 2.00 2.03 2.07 2.10 2.10 2.09 2.04 1.99 0.045

中压3级 2.00 2.08 2.12 2.16 2.13 2.08 2.00 1.97 0.095

电端轴封 2.00 2.04 2.05 2.05 2.05 2.03 2.00 1.99 0.03

#2轴承 2.00 2.01 2.01 2.00 2.00 2.01 2.01 2.01 0.005

电端对轮 2.00 1.93 1.84 1.81 1.84 1.90 1.98 2.03 0.11 *******发电有限公司#1机大修

*******工程有限公司 6

9、在检查时发现左侧高导管弹簧室顶杆不吃力。

高导管恢复完成后重新调整

10、测量推力轴承推力间隙发现推力间隙过大。

进一步检查推力瓦块、推力盘找出原因进行调整

实测推力间隙0.65（技术要求0.25--0.38）

11、中压#1持环左右叶顶间隙为0.

上下半合扣，检查是否变形

*******发电有限公司#1机大修

*******工程有限公司 7

12、开缸后发现高压外缸、持环有漏汽痕迹。

请第三方检查，决定是否开槽

*******发电有限公司#1机大修

*******工程有限公司 8

13、#1轴承接触角过大

更换新轴承

*******发电有限公司#1机大修

*******工程有限公司 9

14、发电机打开内端盖检查时发现母线水管固定绝缘木螺栓松动。

第三方厂家处理

15、抽出发电机转子对转子初步检查时发现汽端盘车油挡、#7油挡轴颈处磨损严重。

第三方厂家处理

*******发电有限公司#1机大修

*******工程有限公司 10

16、发电机密封瓦椭圆度较大

研磨中分面，重新配销子

17、A、B小机解体后发现气缸中分面有漏气现象，在检查汽缸严密性时，漏气部位右0.20--0.27mm的间隙。

请第三方厂家开密封槽 A B C D E 椭圆度

汽端空侧 500.18 500.20 500.26 500.25 500.21 0.08

汽端氢侧 500.15 500.25 500.29 500.25 500.15 0.14

励端空侧 500.12 500.25 500.30 500.22 500.11 0.19

励端氢侧 500.11 500.17 500.26 500.28 500.15 0.17

*******发电有限公司#1机大修

*******工程有限公司 11

18、B小机挡油环磨损严重，间隙过大

更换新油环

*******发电有限公司#1机大修

*******工程有限公司 12

19、#2高调阀杆与弹簧室的连接部分丝杆咬死

将螺帽割掉，尽力保护好阀杆，必要时更换新阀杆

20、主油泵第三道挡油环变形，中分面错口严重

更换新油环

21、A、B小机转子扬度与图纸不符

此次不做处理，原数恢复

A小机 #1轴颈前扬0.42mm #2轴颈前扬0.08mm

B小机 #1轴颈前扬0.50mm #2轴颈前扬0.16mm

图纸 #1轴颈前扬0.20mm #2轴颈后扬0.18mm

合集下载

汽轮机高压缸、中压缸、低压缸及发电机机务部分安装专题报告

汽轮机高压缸、中压缸、低压缸及发电机机务部分安装专题报告

汽轮机高压缸、中压缸、低压缸及发电机机务部分安装专题报告

编号：汽机――01

一、 设备基本情况：

（一）主汽轮机型式、参数

主要技术数据：

型号： TC4F—42（Tandam-compound four-flow 42）

型式： 亚临界、单轴、冲动、一次中间再热、凝汽式、双背压、四缸四排汽

制造厂： 日本东芝公司

转速： 3000r/min

旋转方向： （从汽机车头向发电机方向看）逆时针

额定铭牌出力（TRL）： 600MW

最大连续出力(TMCR)： 643.6MW

VWO工况： 665.4MW

主汽压力： 16.66Mpa

主蒸汽温度： 538℃

再热蒸汽压力： 538℃

调节方式： 喷嘴调节

电液控制系统型式： 高压电液控制（抗燃油）

最大允许频率变化范围： 48.5~50.5Hz

级数： 高压缸：单列调节级+7个压力级

中压缸：7×2压力级

低压缸：6×4压力级

回热抽汽级数： 八级（四台低加、一台除氧器、三台高加）

汽机末级叶片高度： 42英寸（1066.8 mm）

凝汽器压力： 4.9/3.82Kpa

盘车装置： 可摆动轴承架低速电动盘车，转速：4.4r/min，五级减速，总减速比：224

（二）汽轮机本体部分简介

1、汽缸

＃1、＃2机组汽轮机分别配有高、中压缸和低压缸A、B，高中压缸分缸布置，共有4个汽缸，4个排汽口（至凝汽器）。4个汽缸均采用双层缸、水平中分面结构。设置双层缸结构的目的在于：减少汽缸壁厚，以降低汽缸壁的热应力，使之有利于缩短机组的启动时间和提高汽轮机对负荷的适应性。

汽轮机结构详细参见东芝公司汽缸组装图(1KS 000 646)。高压缸为单流式，中压缸均为分流式，即从汽缸中间进汽，向两侧排汽，这种布置方式的目的在于平衡轴向推力。高、中压缸材质为Cr－Mo-V铸钢件，部分为锻钢件，低压缸A、B都为碳钢焊接件。

主蒸汽分4路进入高压缸，2路从高压缸上部进入，另外2路从高压缸下部进入。主蒸汽从喷嘴室均匀进入汽缸，使缸内温度分布更均匀，以有利于减少热应力，减少汽缸变形。

机组检修验收报告【范本模板】

机组检修验收报告【范本模板】

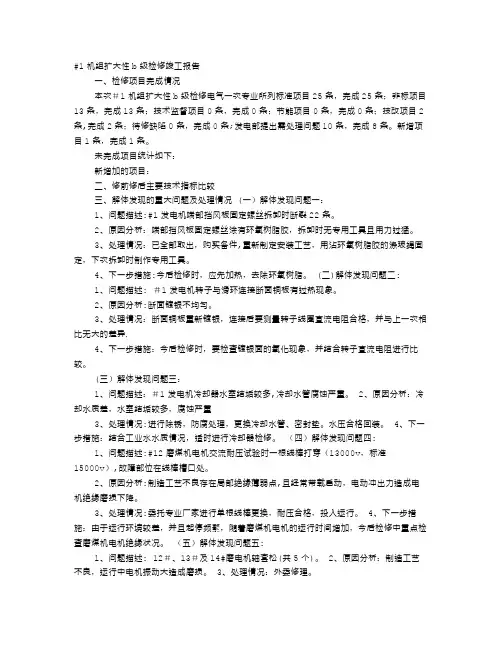

#1机组扩大性b级检修竣工报告
