超声多普勒成像的基本原理

多普勒成像的原理及应用

1. 多普勒成像的原理

多普勒成像是一种医学影像技术，通过利用多普勒效应来观察和测量血液流动速度。其原理基于多普勒频移，即当声波与移动物体相互作用时，频率会发生变化。利用这个原理，可以获取血液流动的速度和方向信息。

多普勒超声成像涉及两个主要原理：功率多普勒和彩色多普勒。

1.1 功率多普勒

功率多普勒是一种可以测量血流速度的技术，它可以通过测量回波信号的频移来计算血流速度。当血液流动引起的频移大于多普勒频移量的一半时，这种技术可以被应用。

1.2 彩色多普勒

彩色多普勒是一种常用的多普勒成像技术，它将血流速度信息以彩色方式显示在超声图像中。通过使用彩色编码，医生可以直观地识别不同速度的血流，并评估血流的方向和分布。

2. 多普勒成像的应用

多普勒成像技术在医学诊断中具有广泛的应用。以下是一些主要的应用领域：

2.1 心脏病学

多普勒超声在心脏病学中被广泛使用，可以评估心脏血流和心脏瓣膜功能。它可以检测心脏瓣膜狭窄或反流，动脉瘤和室间隔缺损等疾病。

2.2 血管学

多普勒超声可以用于评估血管疾病，如动脉瘤和动脉粥样硬化。它可以测量血流速度和血管的直径，从而评估血管狭窄或闭塞的程度。

2.3 产科学

多普勒超声在产科学中的应用主要是评估胎儿的血流和心脏功能。它可以检测胎盘功能不良、胎儿缺氧和胎儿并发症等情况。 2.4 肝脏病学

多普勒超声可以用于评估肝脏疾病，如肝癌、肝硬化和肝肿瘤。它可以检测肝动脉和门静脉的血流速度，从而评估肝脏的血液供应和功能。

2.5 肾脏病学

多普勒超声在肾脏病学中被广泛使用，可以评估肾脏血流和肾脏功能。它可以检测肾动脉和肾静脉的血流速度，并评估肾脏的血液供应和排泄功能。

2.6 神经学

多普勒超声可以用于评估脑血流、颈动脉和椎动脉的血流速度。它可以检测脑血管病变和缺血病变，从而评估脑血流和脑功能。

3. 总结

多普勒成像技术是一种重要的医学影像技术，通过测量血流速度和方向，可以帮助医生诊断和评估多种疾病。在心脏病学、血管学、产科学、肝脏病学、肾脏病学和神经学等领域都有广泛应用。随着技术的不断进步，多普勒成像将进一步完善，并为临床诊断提供更加准确和可靠的信息。

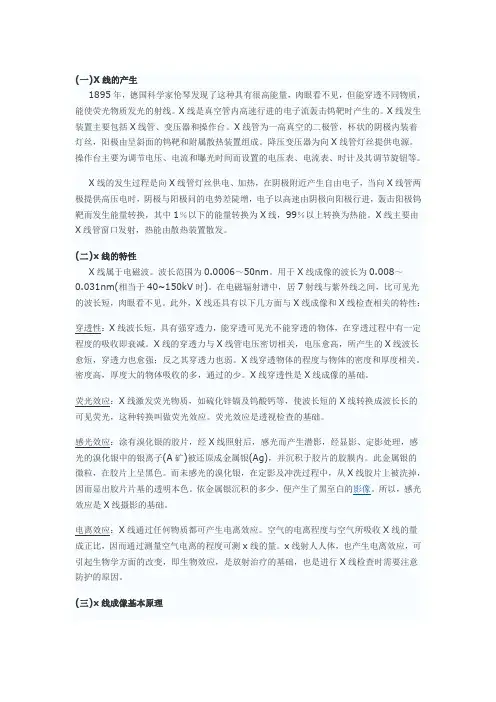

(一)X线的产生

1895年，德国科学家伦琴发现了这种具有很高能量，肉眼看不见，但能穿透不同物质，能使荧光物质发光的射线。X线是真空管内高速行进的电子流轰击钨靶时产生的。X线发生装置主要包括X线管、变压器和操作台。X线管为一高真空的二极管，杯状的阴极内装着灯丝，阳极由呈斜面的钨靶和附属散热装置组成。降压变压器为向X线管灯丝提供电源。操作台主要为调节电压、电流和曝光时间而设置的电压表、电流表、时计及其调节旋钮等。

X线的发生过程是向X线管灯丝供电、加热，在阴极附近产生自由电子，当向X线管两极提供高压电时，阴极与阳极问的电势差陡增，电子以高速由阴极向阳极行进，轰击阳极钨靶而发生能量转换，其中1％以下的能量转换为X线，99％以上转换为热能。X线主要由X线管窗口发射，热能由散热装置散发。

(二)x线的特性

X线属于电磁波。波长范围为0.0006～50nm。用于X线成像的波长为0.008～0.031nm(相当于40~150kV时)。在电磁辐射谱中，居7射线与紫外线之间，比可见光的波长短，肉眼看不见。此外，X线还具有以下几方面与X线成像和X线检查相关的特性：

穿透性：X线波长短，具有强穿透力，能穿透可见光不能穿透的物体，在穿透过程中有一定程度的吸收即衰减。X线的穿透力与X线管电压密切相关，电压愈高，所产生的X线波长愈短，穿透力也愈强；反之其穿透力也弱。X线穿透物体的程度与物体的密度和厚度相关。密度高，厚度大的物体吸收的多，通过的少。X线穿透性是X线成像的基础。

荧光效应：X线激发荧光物质，如硫化锌镉及钨酸钙等，使波长短的X线转换成波长长的可见荧光，这种转换叫做荧光效应。荧光效应是透视检查的基础。

感光效应：涂有溴化银的胶片，经X线照射后，感光而产生潜影，经显影、定影处理，感光的溴化银中的银离子(A矿)被还原成金属银(Ag)，并沉积于胶片的胶膜内。此金属银的微粒，在胶片上呈黑色。而未感光的溴化银，在定影及冲洗过程中，从X线胶片上被洗掉，因而显出胶片片基的透明本色。依金属银沉积的多少，便产生了黑至白的影像。所以，感光效应是X线摄影的基础。

多普勒超声原理

多普勒超声原理是通过声波的多普勒效应来测量物体的运动速度。当声波遇到运动的物体时，会产生频率变化，即频移。多普勒效应描述了当波源和观察者之间有相对运动时，观察者会感受到波的频率的变化。

在多普勒超声中，超声波由发射器发出，并经过组织中的反射后返回到接收器。当被检测物体相对于超声波源运动时，返回超声波的频率会有所变化。如果物体远离超声波源，则返回波的频率低于发射波的频率；如果物体朝向超声波源运动，则返回波的频率高于发射波的频率。通过测量这种频率变化，可以计算出物体相对于超声波源的速度。

多普勒超声可用于测量血流速度。当超声波穿过血液流动的血管时，被红细胞散射的声波会发生频率变化。通过测量这种频率变化，可以计算出血液流速，进而评估血管的状况。

除了测量血流速度，多普勒超声还可以用于评估心脏功能、检测血管堵塞及异常血流等。它是一种无创、安全、可重复使用且成本较低的检查方法，因此在临床上应用广泛。

总的来说，多普勒超声通过测量声波的频率变化来评估物体的运动速度，其原理原理可以用于测量血流速度和评估心血管系统功能。

彩色多普勒超声成像原理

彩色多普勒超声成像（color Doppler imaging）是一种医学成像技术，结合了常规B超成像和多普勒测速技术，可以同时观察物体的结构和血流信息。其原理基于多普勒效应，利用超声波在血流中回波的频率偏移来计算血流速度，在图像中以不同颜色表示不同速度的血流。

多普勒频谱血流成像是利用多普勒效应对血流进行定量测量。当超声波穿过运动的红细胞时，回波的频率会发生变化，这个变化称为多普勒频移。多普勒频移与红细胞的速度成正比。通过使用多普勒频谱血流成像，可以测量血流速度，并得到一个频谱图像，显示了超声波传感器沿着一个方向的信号频谱。

彩色编码是为了将血流速度信息以可视化的形式显示出来。它利用了人眼对不同颜色的敏感性，将不同速度的血流表示为不同的颜色。常见的颜色编码方案包括雷诺兹方程和沃姆斯代数。

对于雷诺兹方程，以红、蓝两种颜色表示血流的方向和速度。当血流相对传感器靠近时，回波频率增加，血流速度较快，颜色编码为红色。当血流相对传感器远离时，回波频率减小，血流速度较慢，颜色编码为蓝色。当血流与传感器垂直或几乎垂直时，回波频率几乎不变，颜色编码为绿色。

沃姆斯代数将血流速度信息分布在彩虹色的光谱上。速度快的血流区域显示为红色和黄色，速度慢的血流区域显示为绿色和蓝色。中间速度的血流区域显示为其他颜色，根据速度的不同，彩色编码呈现为连续的光谱。

总之，彩色多普勒成像通过多普勒效应测量血流速度，并通过彩色编码将速度信息以可视化的方式显示出来。这一技术在医学诊断中有广泛应用，特别是在评估血流动力学、检测疾病和指导手术等方面具有重要意义。
