多普勒彩超原理

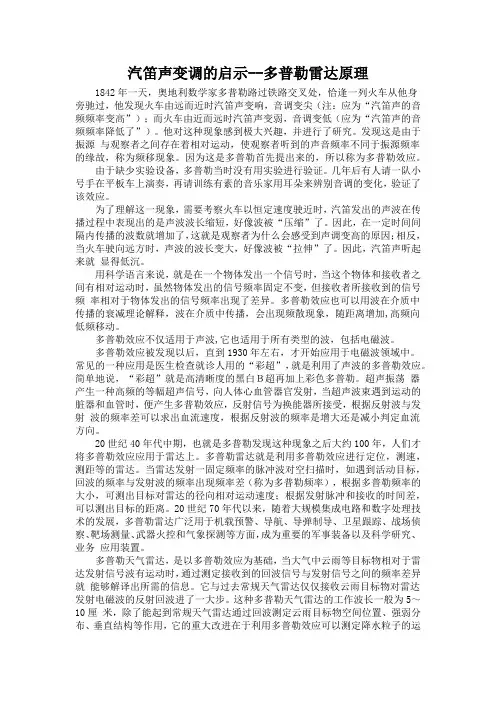

汽笛声变调的启示--多普勒雷达原理

1842年一天，奥地利数学家多普勒路过铁路交叉处，恰逢一列火车从他身旁驰过，他发现火车由远而近时汽笛声变响，音调变尖（注：应为“汽笛声的音

频频率变高”）；而火车由近而远时汽笛声变弱，音调变低（应为“汽笛声的音频频率降低了”）。他对这种现象感到极大兴趣，并进行了研究。发现这是由于振源 与观察者之间存在着相对运动，使观察者听到的声音频率不同于振源频率的缘故，称为频移现象。因为这是多普勒首先提出来的，所以称为多普勒效应。

由于缺少实验设备，多普勒当时没有用实验进行验证。几年后有人请一队小号手在平板车上演奏，再请训练有素的音乐家用耳朵来辨别音调的变化，验证了该效应。

为了理解这一现象，需要考察火车以恒定速度驶近时，汽笛发出的声波在传播过程中表现出的是声波波长缩短，好像波被“压缩”了。因此，在一定时间间隔内传播的波数就增加了，这就是观察者为什么会感受到声调变高的原因；相反，当火车驶向远方时，声波的波长变大，好像波被“拉伸”了。因此，汽笛声听起来就 显得低沉。

用科学语言来说，就是在一个物体发出一个信号时，当这个物体和接收者之间有相对运动时，虽然物体发出的信号频率固定不变，但接收者所接收到的信号频 率相对于物体发出的信号频率出现了差异。多普勒效应也可以用波在介质中传播的衰减理论解释，波在介质中传播，会出现频散现象，随距离增加,高频向低频移动。

多普勒效应不仅适用于声波,它也适用于所有类型的波，包括电磁波。

多普勒效应被发现以后，直到1930年左右，才开始应用于电磁波领域中。

常见的一种应用是医生检查就诊人用的“彩超”，就是利用了声波的多普勒效应。简单地说，“彩超”就是高清晰度的黑白Ｂ超再加上彩色多普勒。超声振荡 器产生一种高频的等幅超声信号，向人体心血管器官发射，当超声波束遇到运动的脏器和血管时，便产生多普勒效应，反射信号为换能器所接受，根据反射波与发射 波的频率差可以求出血流速度，根据反射波的频率是增大还是减小判定血流方向。

B超原理简介

超声波具有以下特点： 1.由于超声波频率高、波长短,他可以像光那样沿直线传播,使得我们有可能向某已确定方向上发射超声波,2.声波是纵波,可以顺利地在人体组织里传播。3. 超声波遇到不同的介质交接面时会产生反射波,这些特点构成了今天超声仪器在医学领域广泛应用的基础。

B超成像的基本原理就是：向人体发射一组超声波,按一定的方向进行扫描。根据监测其回声的延迟时间,强弱就可以判断脏器的距离及性质。经过电子电路和计算机的处理, 形成了我们今天的B超图像。B超的关键部件就是我们所说的超声探头 (probe),其内部有一组超声换能器,是由一组具有压电效应的特殊晶体制成。这种压电晶体具有特殊的性质,就是在晶体特定方向上加上电压,晶体会发生形变,反过来当晶体发生形变时,对应方向上就会产生电压,实现了电信号与超声波的转换。

一般的B超工作过程为： 当探头获得激励脉冲后发射超声波, （同时探头受聚焦延迟电路控制,实现声波的声学聚焦。） 然后经过一段时间延迟后再由探头接受反射回的回声信号,探头接收回来的回声信号经过滤波,对数放大等信号处理。然后由DSC电路进行数字变换形成数字信号,在CPU控制下进一步进行图像处理, 再同图表形成电路和测量电路一起合成视频信号送给显示器形成我们所熟悉的B超图像,也称二维黑白超声图像。

以上我们谈到了黑白B超,再让我们谈谈彩色B超,即”彩超”。其实彩超并不是看到了人体组织的真正的颜色,而是在黑白B超图像基础上加上以多普勒效应原理为基础的伪彩而形成的。那么何谓多普勒效应呢,当我们站在火车站台上听有远处开来的火车笛叫声会比远离我们的火车笛叫声音调要高,也就是说对于静止的观测者来说,向着观测者运动物体发出的声波频率会升高,相反频率会降低,这就是着名的多普勒效应。现代医用超声就是利用了这一效应,当超声波碰到流向远离探头液体时回声频率会降低,流向探头的液体会使探头接收的回声信号频率升高。利用计算机伪彩技术加以描述,使我们能判定超声图像中流动液体的方向及流速的大小和性质,并将此叠加在二维黑白超声图像上,形成了我们今天见到的彩超图像。

多普勒彩超原理

多普勒彩超是一种常用的医学影像检查技术，它利用多普勒效应来观察血流速度和方向，从而帮助医生诊断疾病。多普勒彩超技术在临床诊断中发挥着重要作用，下面我们来详细了解一下多普勒彩超的原理。

多普勒效应是指当发射声波的物体与运动的物体相对运动时，声波的频率会发生变化。在多普勒彩超中，超声波是由探头发射出去的，当这些超声波遇到血液时，会发生多普勒效应。如果血液朝向探头移动，声波的频率会增加，如果血液远离探头移动，声波的频率会减小。通过测量这种频率的变化，就可以计算出血流的速度和方向。

多普勒彩超的原理可以分为两种模式，连续波多普勒和脉冲波多普勒。在连续波多普勒中，探头同时发射和接收声波，可以连续地监测血流速度。而在脉冲波多普勒中，探头交替发射和接收声波，可以更精确地确定血流速度和位置。

多普勒彩超技术通过测量血流速度和方向，可以帮助医生判断血管是否狭窄、是否存在血栓、是否有异常的血流等情况。它在心脏病学、血管外科、产科等领域有着广泛的应用。

除了用于血流检测外，多普勒彩超还可以用于检测器官的血液供应情况，如肝脏、肾脏等。通过观察器官的血流情况，医生可以及时发现器官缺血、缺氧等问题，对一些疾病的诊断和治疗提供重要依据。

总之，多普勒彩超技术利用多普勒效应来观察血流速度和方向，是一种非侵入性的检查方法，具有安全、准确、快速的特点。它在临床诊断中有着重要的应用价值，为医生提供了重要的诊断依据，帮助患者及时发现和治疗疾病。多普勒彩超技术的不断发展和完善，将进一步推动医学影像技术的进步，为临床诊断和治疗带来更多的可能性。

多普勒超声

多普勒超声心动图是利用多普勒效应原理，来探测心血管系统内血流的方向、速度、性质、途径和时间等血流动力学信息。多普勒超声心动图分为彩色多普勒血流显像技术（CDFI）和频谱多普勒技术两大类，后者又包括脉冲多普勒（PW）和连续多普勒（CW）。

(一)多普勒超声基本原理

多普勒原理由奥地利物理学家Doppler于1842年首次提出。

声学多普勒效应指声源与接收器相互接近时声频增加，而两者相互远离时声频减小。

当声速、发射频率和声束血流夹角相对不变时，超声频移与血流速度成正比。

实际工作中，声束与血流之间可能存在一定角度，影响计算结果，为了减少误差，应尽量使声束与血流平行，并可使用仪器的角度校正功能。

（二）多普勒超声检查方法

一般在二维切面超声心动图的基础上进行彩色多普勒血流显像和频谱多普勒测量。

彩色多普勒血流显像通常以红色代表朝向探头方向的血流，蓝色代表背离探头方向的血流，色彩越鲜亮代表血流速度越快。临床上主要用于观察正常心腔内血流，检出各种异常血流的起源、走行方向和性质。

脉冲多普勒定位准确，但最大探测速度较小。临床上主要用于探测静脉、房室瓣和半月瓣口血流频谱。

连续多普勒能测定高速血流，但采集声束方向上的所有频移信号，无法准确定位。临床上用于测定心内瓣膜狭窄或反流以及心内分流的速度和压差。

（三）正常多普勒超声心动图

1.腔静脉（图1-1-3-1）

图1-1-3－1下腔静脉血流

A: 下腔静脉和肝静脉彩色多普勒血流；B: 下腔静脉多普勒频谱

下腔静脉检查多采用剑下四腔切面、剑下双房上下腔静脉切面，上腔静脉探查多采用胸骨上窝主动脉弓短轴切面、剑下四腔切面及心尖四腔切面。

胸骨上窝主动脉弓短轴切面上腔静脉内血流方向背离探头，显示为蓝色血流束；剑下四腔切面上腔静脉内血流朝向探头，故显示为红色血流束进入右房。

剑下四腔及右肋缘下纵行扫查下腔静脉内血流均背离探头，故彩色多普勒显示蓝色血流束注入右房。
