旋转式压片机的工作原理
旋转式压片机是一种常见的药物制剂设备,用于将药物粉末压缩成固体药片。
其工作原理如下:
1. 压制室:旋转式压片机的压制室由两个平行的扁平板组成,其中一个固定不动,另一个可以旋转。
这样的设计可以让药粉在两个平板之间受到均匀的压力。
2. 药粉喂入:药粉通过药粉进料口进入压制室。
进料量可以通过调整进料口的大小来控制。
3. 压力调节:旋转式压片机的压制室会施加一定压力,将药粉压缩成药片。
这个压力可以通过调节机器的压力控制装置来控制。
4. 旋转压片:当药粉被压缩成一定厚度时,压制室中的旋转平板会开始旋转,在旋转的同时继续施加压力,使药品更加紧密地结合在一起。
5. 药片出料:当旋转平板旋转到一个特定位置时,压制室中的药片就可以从药品出料口排出了。
总之,旋转式压片机的工作原理就是将药粉压缩成药片,通过旋转平板使得药片更加紧密地结合在一起,最终让药片从出料口排出。
- 1 -。
高速旋转压片机的工作原理高速旋转压片机是一种常用于制药、化工、食品等行业的设备,其工作原理主要是通过高速旋转的转盘将粉末物料压制成片状。
下面将详细介绍高速旋转压片机的工作原理。
一、转盘结构高速旋转压片机的核心部件是转盘,它由一系列的模具孔和模具孔内的压片部件组成。
转盘通过电机带动高速旋转,使模具孔依次经过不同的工作区域。
二、进料区在进料区,粉末物料通过上料装置被均匀地投入到模具孔中。
上料装置可以是振动进料装置或者螺旋进料装置等,其作用是将粉末物料按照一定的速率和量投放到模具孔内。
三、预压区在转盘转动过程中,模具孔进入预压区。
在预压区,模具孔内的压片部件开始对物料进行预压。
预压的目的是使物料在进入主压区之前形成初步的块状结构,以便于后续的主压工序。
四、主压区模具孔进入主压区后,物料被高速旋转的压片部件进行强力压制。
压片部件会对物料进行上下压制和旋转压制,使物料在瞬间产生高压力,从而使粉末物料在模具孔内形成均匀的片状。
五、排片区在压制完成后,模具孔进入排片区。
在排片区,压片部件会将已经压制好的片状物料从模具孔中排出,并将其传送到下一个工序或者收集装置中。
排片的速度和力度需要经过调整,以确保片状物料的质量和产量。
六、清洁区在清洁区,压片部件会对模具孔进行清洁,以确保下一次压制过程的干净和卫生。
清洁区可以采用刷子、气流等方式进行清洁,具体的清洁方式可以根据物料的性质和生产要求进行选择。
通过以上的工作过程,高速旋转压片机能够将粉末物料快速地压制成片状。
其工作原理的核心是利用高速旋转的转盘和压片部件对物料进行压制,使粉末物料在模具孔内形成均匀的片状。
在整个工作过程中,需要对转盘的转速、压片部件的压力和速度等参数进行合理的调整,以确保压制出的片状物料的质量和产量。
高速旋转压片机在制药、化工、食品等行业中具有广泛的应用。
其优点是生产效率高,压制速度快,能够保证片状物料的均匀性和一致性。
同时,高速旋转压片机还具有结构简单、操作方便、维护容易等特点,使其在工业生产中得到了广泛的应用和推广。

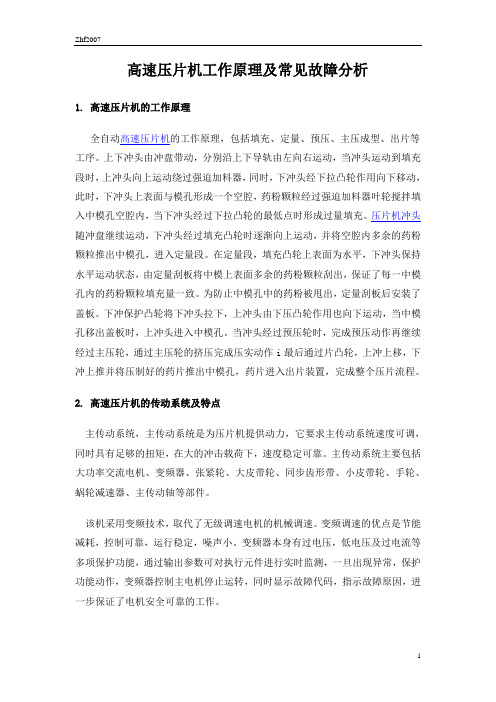

高速压片机工作原理及常见故障分析-标准化文件发布号:(9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII高速压片机工作原理及常见故障分析1. 高速压片机的工作原理全自动高速压片机的工作原理,包括填充、定量、预压、主压成型、出片等工序。
上下冲头由冲盘带动,分别沿上下导轨由左向右运动,当冲头运动到填充段时,上冲头向上运动绕过强迫加料器,同时,下冲头经下拉凸轮作用向下移动,此时,下冲头上表面与模孔形成一个空腔,药粉颗粒经过强迫加料器叶轮搅拌填入中模孔空腔内,当下冲头经过下拉凸轮的最低点时形成过量填充。
压片机冲头随冲盘继续运动,下冲头经过填充凸轮时逐渐向上运动,并将空腔内多余的药粉颗粒推出中模孔,进入定量段。
在定量段,填充凸轮上表面为水平,下冲头保持水平运动状态,由定量刮板将中模上表面多余的药粉颗粒刮出,保证了每一中模孔内的药粉颗粒填充量一致。
为防止中模孔中的药粉被甩出,定量刮板后安装了盖板。
下冲保护凸轮将下冲头拉下,上冲头由下压凸轮作用也向下运动,当中模孔移出盖板时,上冲头进入中模孔。
当冲头经过预压轮时,完成预压动作再继续经过主压轮,通过主压轮的挤压完成压实动作i最后通过片凸轮,上冲上移,下冲上推并将压制好的药片推出中模孔,药片进入出片装置,完成整个压片流程。
2. 高速压片机的传动系统及特点主传动系统,主传动系统是为压片机提供动力,它要求主传动系统速度可调,同时具有足够的扭矩,在大的冲击载荷下,速度稳定可靠。
主传动系统主要包括大功率交流电机、变频器、张紧轮、大皮带轮、同步齿形带、小皮带轮、手轮、蜗轮减速器、主传动轴等部件。
该机采用变频技术,取代了无级调速电机的机械调速。
变频调速的优点是节能减耗,控制可靠,运行稳定,噪声小。
变频器本身有过电压,低电压及过电流等多项保护功能,通过输出参数可对执行元件进行实时监测,一旦出现异常,保护功能动作,变频器控制主电机停止运转,同时显示故障代码,指示故障原因,进一步保证了电机安全可靠的工作。
高速旋转式压片机的工作原理高速旋转压片机的特点高速旋转压片机转速快、产量高,片剂质量好。
压片时采用双压,它们都是由微机控制,高速旋转压片机能将颗粒状物料连续进行压片,除可压普通圆片外,还能压各种形状的异形片。
具有全封闭、压力大、噪声低、生产效率高、润滑系统完善、操作自动化等特点。
另外,机器在传动、加压、充填、加料、冲头导轨、控制系统等方面都明显优于普通压片机。
1高速旋转压片机工作原理高速旋转式压片机的主电机通过调速,并经蜗轮减速后带动转台旋转。
转台的转动使上、下冲头在导轨的作用下产生上、下相对运动。
颗粒经充填、预压、主压、出片等工序被压成片剂。
在整个压片过程中,控制系统通过对压力信号的检测、传输、计算、处理等实现对片重的自动控制,废片自动剔除,以及自动采样、故障显示热打印各种统计数据。
旋转式压片机是一种双压式自动旋转、连续压片的机器,将颗粒状原料压制成片剂,主要用于制药工业的片剂生产,同时适用于化工、食品、电子等工业部门。
外围罩壳为全封闭式,材料采用不锈钢,能保持表面光泽与防止交叉污染,符合GMP要求。
装有透明玻璃的门窗,能清楚观察压片的状态,并且能全部打开,易于内部清洗和保养。
采用变频调速装置进行电气调速,操作方便,转动平稳,安全准确。
液压系统设计合理,能保证液压系统的稳定。
配有过载保护装置,当压力过载时,能自动停机。
冲模可与P19、P33、P35压片机通用。
旋转式压片机结构特征:1、本机的上半部为压片结构:它的组成主要为上冲、中模、下冲三个部分连成一体,周围19付冲模均匀排列在转盘的边缘上、上下冲杆的尾部嵌在固定的曲线导轨上,当转盘作旋转运动时,上下冲即随着曲线轨导作升降运动而达到压片目的。
2、主要工作过程分为:⑴充填;⑵压片;⑶出片。
三道程序连续进行,充填和压片有调节控制机构,附有表牌说明,操作简易。
3、本机采用流栅式加料机构,能使物料均匀地充满模孔,减少片重差异。
4、电动机装在机座内,用三角皮带拖动蜗杆传动转盘,并在电动机轴上装置无级变速皮带轮,通过电机的移动,可任意调节速度,使用安全可靠无噪音。
高速压片机高速旋转式压片机的主电机通过调速,并经蜗轮减速后带动转台旋转。
转台的转动使上、下冲头在导轨的作用下产生上、下相对运动。
颗粒经充填、预压、主压、出片等工序被压成片剂。
在整个压片过程中,控制系统通过对压力信号的检测、传输、计算、处理等实现对片重的自动控制,废片自动剔除,以及自动采样、故障显示热打印各种统计数据。
词条目录1 高速压片机行业定义与分类1.1 高速压片机行业定义1.2 高速压片机行业主要产品分类2 高速压片机行业发展环境分析2.1 高速压片机行业政策环境分析2.2 高速压片机行业技术环境分析3 高速压片机行业产业链分析4 高速压片机行业发展状况分析5 国际高速压片机行业知名企业6 中国高速压片机行业领先企业7 中国高速压片机行业五力竞争模型分析7.1 行业上游议价能力分析7.2 行业下游议价能力分析7.3 行业新进入者的威胁7.4 行业替代品的威胁7.5 行业内部竞争分析7.6 行业五力竞争综合分析高速压片机行业定义与分类高速压片机行业定义压片机根据机型不同可分为可分为单冲式压片机、旋转式压片机、亚高速旋转式压片机、全自动高速压片机以及旋转式包芯压片机:高速压片机工作原理。
高速旋转式压片机的主电机通过调速,并经蜗轮减速后带动转台旋转。
转台的转动使上、下冲头在导轨的作用下产生上、下相对运动。
颗粒经充填、预压、主压、出片等工序被压成片剂。
在整个压片过程中,控制系统通过对压力信号的检测、传输、计算、处理等实现对片重的自动控制,废片自动剔除,以及自动采样、故障显示热打印各种统计数据。
高速压片机行业主要产品分类图表:压片机产品分类资料来源:前瞻产业研究院整理(1)单冲式压片机,由一副模具作垂直往复运动的压片机。
(2)旋转式压片机,由均布于旋转转台的多副模具按一定轨迹作垂直往复运动的压片机。
(3)高速压片机,模具的轴心随转台旋转的线速度不低于60m/min的旋转式压片机。
高速压片机行业发展环境分析高速压片机行业政策环境分析2006年以来,国家和地方相继出台了《国务院关于加快振兴装备制造业的若干意见》、《促进生物产业加快发展的若干政策》等一系列鼓励制药及压片机行业发展的政策规划。
高速压片机工作原理及常见故障分析1. 高速压片机的工作原理全自动高速压片机的工作原理,包括填充、定量、预压、主压成型、出片等工序。
上下冲头由冲盘带动,分别沿上下导轨由左向右运动,当冲头运动到填充段时,上冲头向上运动绕过强迫加料器,同时,下冲头经下拉凸轮作用向下移动,此时,下冲头上表面与模孔形成一个空腔,药粉颗粒经过强迫加料器叶轮搅拌填入中模孔空腔内,当下冲头经过下拉凸轮的最低点时形成过量填充。
压片机冲头随冲盘继续运动,下冲头经过填充凸轮时逐渐向上运动,并将空腔内多余的药粉颗粒推出中模孔,进入定量段。
在定量段,填充凸轮上表面为水平,下冲头保持水平运动状态,由定量刮板将中模上表面多余的药粉颗粒刮出,保证了每一中模孔内的药粉颗粒填充量一致。
为防止中模孔中的药粉被甩出,定量刮板后安装了盖板。
下冲保护凸轮将下冲头拉下,上冲头由下压凸轮作用也向下运动,当中模孔移出盖板时,上冲头进入中模孔。
当冲头经过预压轮时,完成预压动作再继续经过主压轮,通过主压轮的挤压完成压实动作i最后通过片凸轮,上冲上移,下冲上推并将压制好的药片推出中模孔,药片进入出片装置,完成整个压片流程。
2. 高速压片机的传动系统及特点主传动系统,主传动系统是为压片机提供动力,它要求主传动系统速度可调,同时具有足够的扭矩,在大的冲击载荷下,速度稳定可靠。
主传动系统主要包括大功率交流电机、变频器、张紧轮、大皮带轮、同步齿形带、小皮带轮、手轮、蜗轮减速器、主传动轴等部件。
该机采用变频技术,取代了无级调速电机的机械调速。
变频调速的优点是节能减耗,控制可靠,运行稳定,噪声小。
变频器本身有过电压,低电压及过电流等多项保护功能,通过输出参数可对执行元件进行实时监测,一旦出现异常,保护功能动作,变频器控制主电机停止运转,同时显示故障代码,指示故障原因,进一步保证了电机安全可靠的工作。
3. 常见故障分析压片机机械部分常见的故障易发生在:导轨、压轮、过载保护、减速箱以及;压片机中模等几个部分。
旋转式压片机原理
旋转式压片机是一种常用的药物压片设备,其工作原理是通过旋转磨具将原料粉末压制成片状药片。
以下是旋转式压片机的工作原理:
1. 加料:将原料粉末通过给料装置加入到压片机的进料口。
2. 强制进料:压片机的进料口与磨具之间的空间很小,进料时经过入料槽,物料被挤压,并顺着进料道进入压制区域。
3. 压制:在压制区域,磨具通过旋转运动将物料压制成片状。
磨具上通常设置有模具,可以使药片具有所需的形状和凹凸纹理。
4. 出料:在压制完毕后,药片会顺着出料孔从压片机中排出,并经过传送带或其他装置收集。
5. 清洁和维护:在使用完毕后,需要对压片机进行清洁和维护,以确保设备的正常运行。
旋转式压片机的工作原理简单易懂,可以高效地将粉末物料压制成固体药片。
同时,该设备还可以根据需要调整压制力度和速度,以适应不同的压片要求。
旋转式大型压片机安全操作及保养规程一、前言随着社会和科技的迅猛发展,旋转式大型压片机的应用场景也越来越广泛。
为了保障人们的安全和设备的稳定运行,我们制定了一份旋转式大型压片机安全操作及保养规程,以帮助操作人员实现安全操作和设备保养的目标。
二、压片机的工作原理旋转式大型压片机的工作原理是利用机械力学原理,通过粉末的焊接和压缩来达到成型的目的。
具体来说,压片机是利用两个半球模具,将粉末放入下模具中,然后用上模具压下去,经高温和高压加工后成型。
三、安全操作规程1. 操作人员OJT培训在使用旋转式大型压片机之前,应对操作人员进行安全培训,使其了解压片机的操作原理、注意事项以及故障处理方法。
同时,应进行在作业时的技术指导、现场操作指导等各方面的OJT培训,保证操作人员具有操作资格。
2. 设备检查在每次操作前,操作人员应该检查压片机的各项设备是否完好无损,如框架、模具、夹持器、传动轴等。
检查到设备损坏时,应立即停机维修。
3. 安装及使用在操作过程中,应确保压片机处于一个无震动的水平面上,以保证精准的操作。
同时,按照操作手册中的步骤进行操作,不得随意更改压片机的工作参数。
4. 防火、防爆压片机的高温、高压工作会产生火花,因此要遵守使用压片机的场所保持清洁、通风、干燥,防止火源聚集,避免发生火灾。
此外,不得将易燃材料进行压制,包括纸质物品、含油物品等。
5. 个人防护在操作压片机时,操作人员应该佩戴防护眼镜、帽子、手套等防护装备,避免蒸汽、烟气、粉尘等对人体造成伤害。
6. 关机及清洗在操作完毕后,应将压片机立即关闭,先清理内部和外部的杂质,并使用专用清洁剂将其过滤干净。
四、保养规程1. 常规检查在常规检查中,应注意检查各个部件的紧固情况和润滑情况,包括传动带、链条、轴承、齿轮、油门等。
发现异常情况时,应及时进行维护维修。
2. 润滑压片机各个部件之间的摩擦都会降低机械效率,导致设备的寿命变短,因此需要加注适量润滑油或脂来减少磨损。
高速旋转压片机的工作原理
高速旋转压片机是一种常见的工业设备,用于将粉末或颗粒状物料压缩成固体片剂。
它的工作原理主要包括以下几个步骤:
1. 装填物料:将需要压制成片剂的物料装填进压片机的进料口。
通常可以通过震荡装置或者送料器来实现自动进料。
2. 压制:一旦物料被装填进机器,压片机开始旋转。
同时,下模开始上升,使得物料被压入模具中。
通常,模具上部是固定的,在旋转时,下部模具上升,压制物料,使其形成固体片剂。
3. 凸轮控制:高速旋转压片机通常使用凸轮机构来控制上下模具的运动。
凸轮以规定的轨迹和速度旋转,通过控制摩擦盘或凸轮边缘与凸轮套合,使模具进行升降或旋转。
这些运动是根据预先设定的程序进行的,以达到所需的压制效果。
4. 顶针:压制期间,顶针通常会在模具旋转时向下推入。
顶针的作用是将物料压紧,并在片剂形成后将其推出模具。
5. 顶针回收:当片剂形成后,上模开始下降以使其与下模套合。
同时,顶针回收,将推出的片剂推出模具,以便下一轮压制。
6. 片剂收集:完成压制后,形成的片剂将被弹出模具,通过收集装置进行收集。
总的来说,高速旋转压片机通过旋转、上下模具运动、顶针推
入和回收等步骤,将物料压制成固体片剂。
其工作过程需要精确控制,以保证片剂的质量和一致性。
