旋转式压片机的工作原理

旋转式压片机的工作原理
旋转式压片机是一种常见的药物制剂设备，用于将药物粉末压缩成固体药片。

其工作原理如下：
1. 压制室：旋转式压片机的压制室由两个平行的扁平板组成，其中一个固定不动，另一个可以旋转。

这样的设计可以让药粉在两个平板之间受到均匀的压力。

2. 药粉喂入：药粉通过药粉进料口进入压制室。

进料量可以通过调整进料口的大小来控制。

3. 压力调节：旋转式压片机的压制室会施加一定压力，将药粉压缩成药片。

这个压力可以通过调节机器的压力控制装置来控制。

4. 旋转压片：当药粉被压缩成一定厚度时，压制室中的旋转平板会开始旋转，在旋转的同时继续施加压力，使药品更加紧密地结合在一起。

5. 药片出料：当旋转平板旋转到一个特定位置时，压制室中的药片就可以从药品出料口排出了。

总之，旋转式压片机的工作原理就是将药粉压缩成药片，通过旋转平板使得药片更加紧密地结合在一起，最终让药片从出料口排出。

- 1 -。

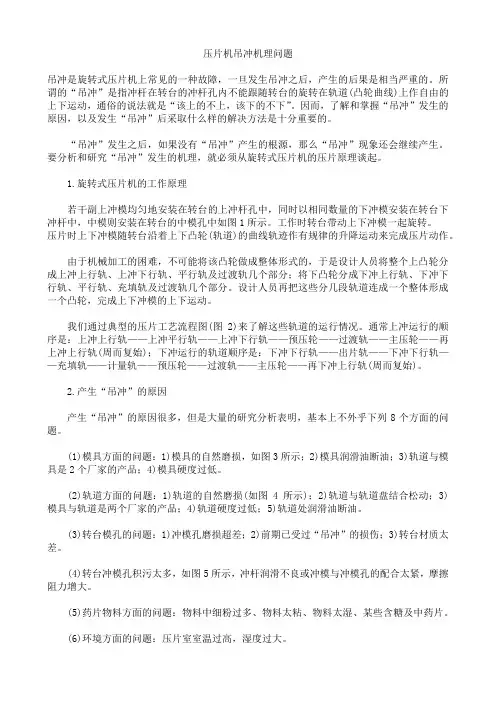

压片机吊冲机理问题吊冲是旋转式压片机上常见的一种故障，一旦发生吊冲之后，产生的后果是相当严重的。

所谓的“吊冲”是指冲杆在转台的冲杆孔内不能跟随转台的旋转在轨道(凸轮曲线)上作自由的上下运动，通俗的说法就是“该上的不上，该下的不下”。

因而，了解和掌握“吊冲”发生的原因，以及发生“吊冲”后采取什么样的解决方法是十分重要的。

“吊冲”发生之后，如果没有“吊冲”产生的根源，那么“吊冲”现象还会继续产生。

要分析和研究“吊冲”发生的机理，就必须从旋转式压片机的压片原理谈起。

1.旋转式压片机的工作原理若干副上冲模均匀地安装在转台的上冲杆孔中，同时以相同数量的下冲模安装在转台下冲杆中，中模则安装在转台的中模孔中如图1所示。

工作时转台带动上下冲模一起旋转。

压片时上下冲模随转台沿着上下凸轮(轨道)的曲线轨迹作有规律的升降运动来完成压片动作。

由于机械加工的困难，不可能将该凸轮做成整体形式的，于是设计人员将整个上凸轮分成上冲上行轨、上冲下行轨、平行轨及过渡轨几个部分；将下凸轮分成下冲上行轨、下冲下行轨、平行轨、充填轨及过渡轨几个部分。

设计人员再把这些分几段轨道连成一个整体形成一个凸轮，完成上下冲模的上下运动。

我们通过典型的压片工艺流程图(图2)来了解这些轨道的运行情况。

通常上冲运行的顺序是：上冲上行轨——上冲平行轨——上冲下行轨——预压轮——过渡轨——主压轮——再上冲上行轨(周而复始)；下冲运行的轨道顺序是：下冲下行轨——出片轨——下冲下行轨——充填轨——计量轨——预压轮——过渡轨——主压轮——再下冲上行轨(周而复始)。

2.产生“吊冲”的原因产生“吊冲”的原因很多，但是大量的研究分析表明，基本上不外乎下列8个方面的问题。

(1)模具方面的问题：1)模具的自然磨损，如图3所示；2)模具润滑油断油；3)轨道与模具是2个厂家的产品；4)模具硬度过低。

(2)轨道方面的问题：1)轨道的自然磨损(如图4所示)；2)轨道与轨道盘结合松动；3)模具与轨道是两个厂家的产品；4)轨道硬度过低；5)轨道处润滑油断油。

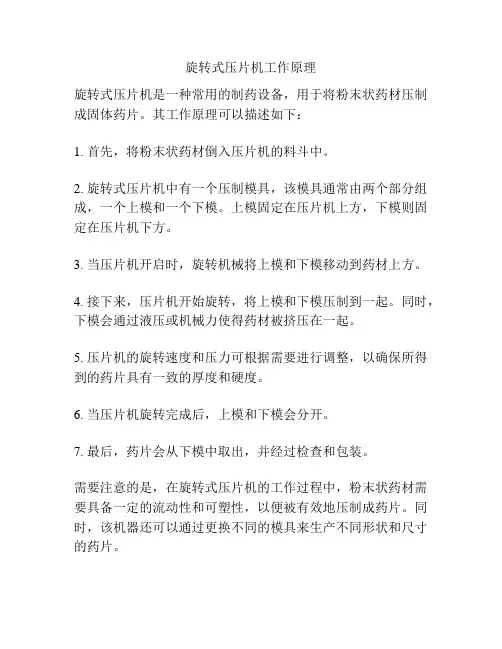

旋转式压片机工作原理
旋转式压片机是一种常用的制药设备，用于将粉末状药材压制成固体药片。

其工作原理可以描述如下：
1. 首先，将粉末状药材倒入压片机的料斗中。

2. 旋转式压片机中有一个压制模具，该模具通常由两个部分组成，一个上模和一个下模。

上模固定在压片机上方，下模则固定在压片机下方。

3. 当压片机开启时，旋转机械将上模和下模移动到药材上方。

4. 接下来，压片机开始旋转，将上模和下模压制到一起。

同时，下模会通过液压或机械力使得药材被挤压在一起。

5. 压片机的旋转速度和压力可根据需要进行调整，以确保所得到的药片具有一致的厚度和硬度。

6. 当压片机旋转完成后，上模和下模会分开。

7. 最后，药片会从下模中取出，并经过检查和包装。

需要注意的是，在旋转式压片机的工作过程中，粉末状药材需要具备一定的流动性和可塑性，以便被有效地压制成药片。

同时，该机器还可以通过更换不同的模具来生产不同形状和尺寸的药片。

ZP35A旋转式压片机操作规程一、前言ZP35A旋转式压片机作为一种常用的制药设备，广泛应用于片剂生产过程中。

它具有生产效率高、操作简单等优点，但在使用过程中也需要严格遵守操作规程，以确保生产质量与职工安全。

本文档旨在对ZP35A旋转式压片机的操作规程进行阐述，提供一些有用的使用技巧和注意事项。

二、设备结构及工作原理2.1 设备结构ZP35A旋转式压片机主要由下列主要组成部分构成：•主机•设备底座•进药口•出片口•电控柜2.2 工作原理ZP35A旋转式压片机是一种通过压制粉末颗粒来制造片剂的设备。

它通过电机带动转盘旋转，将粉末颗粒压缩成片剂。

具体工作原理如下：1.粉末颗粒通过进药口进入制片区域，被导向到模具磨边区域。

2.模具转至磨边区域时，对粉末颗粒进行磨边。

3.待模具进入磨边区域后，药粉进入模具内部。

转盘旋转时，通过排气孔排出剩余气体。

4.制片时，通过静压弹性机构对药粉进行压实。

5.当转盘旋转到出片区域时，通过磁性力以及模具松动机构，使片剂脱模并进入出片口。

三、操作规程3.1 准备工作•保证ZP35A旋转式压片机周围环境整洁，无杂物干扰。

设备底座四周应设有自动扫地机构，以便清理药品和杂物。

•使用前，要仔细检查ZP35A旋转式压片机是否完好。

检查转盘、模具等各部分是否紧固、流畅，并检查压缩弹簧弹性是否正常。

•按照要求选择适合的原材料，并根据配方将各种原材料按照一定比例称量好。

3.2 操作步骤1.将称好的粉末颗粒放入进药口，并确认进药口处的导向轮是否能够确保粉末顺利进入模具。

2.打开电控柜的电源，依次按照说明书将各项操作参数设置好，并选择制片区域。

3.按下启动按钮，确认转盘是否顺畅旋转，并注意观察磨边区域的粉末质量是否合格。

4.读取显示屏上的数据参数，并根据需要调整各参数。

5.观察各部分工作情况，若出现异常情况应马上停机检查。

6.待制片完成，按下停机按钮，关闭电源并整理现场。

四、注意事项1.在操作ZP35A旋转式压片机之前，应仔细阅读相关使用说明书，并进行必要的工具准备工作。

旋转式压片机原理
旋转式压片机是一种常用的药物压片设备，其工作原理是通过旋转磨具将原料粉末压制成片状药片。

以下是旋转式压片机的工作原理：
1. 加料：将原料粉末通过给料装置加入到压片机的进料口。

2. 强制进料：压片机的进料口与磨具之间的空间很小，进料时经过入料槽，物料被挤压，并顺着进料道进入压制区域。

3. 压制：在压制区域，磨具通过旋转运动将物料压制成片状。

磨具上通常设置有模具，可以使药片具有所需的形状和凹凸纹理。

4. 出料：在压制完毕后，药片会顺着出料孔从压片机中排出，并经过传送带或其他装置收集。

5. 清洁和维护：在使用完毕后，需要对压片机进行清洁和维护，以确保设备的正常运行。

旋转式压片机的工作原理简单易懂，可以高效地将粉末物料压制成固体药片。

同时，该设备还可以根据需要调整压制力度和速度，以适应不同的压片要求。

旋转式压片机工作原理
旋转式压片机是一种常用于制药和化工行业的设备，用于将药粉或化工原料压制成片剂的工艺中。

其工作原理如下：
1. 药粉进料：药粉通过供料系统进入压片机的料斗中。

2. 压片腔填充：旋转式压片机中有多个压片腔，料斗下方有一个旋转轮，将药粉转送到每个压片腔中。

3. 压片：一旦填充完药粉，压片腔开始旋转，同时上下两个压片辊开始压制。

上辊下压至一定程度时，药粉开始受到压力，逐渐形成片剂。

4. 片剂出料：当片剂被形成后，压片腔在旋转的同时，将片剂移至出料口，并输送到后续的收集设备中。

5. 清理压片腔：压片腔完全转至出料位置后，清理刀会刮除剩余的药粉，确保下一次压制时的纯净度。

总的来说，旋转式压片机通过旋转送药和压片腔，利用上下压力将药粉压制成片剂，并通过旋转将片剂转移至出料口。

这种工作原理使得压片机的运行效率提高，能够实现连续压制片剂的生产。

旋转式压片机由传动机构、工作机构、电器控制装置、机身等组成。

该讲以ZP-33型为例，转盘转速12～34r／min，生产能力4.3～11万片/h，最大压力40kN。

1传动机构传动机构包括电动机、变速装置、传动皮带轮、离合器、蜗轮蜗杆等组成。

电动机的旋转通过变速装置、传动皮带轮传递给蜗杆，在蜗杆传动轴的一端装有一个手轮，供试车用。

在另一端装有一套离合器装置，当离合器脱开时，传动皮带轮空转，嵌合后传动轮带动传动轴上的蜗杆旋转，此时蜗轮与转台也一起运转，工作机构开始运行。

2工作机构工作机构包括转台、上下冲模、轨道、压轮及调节装置，加料装置，充填装置等部件组成。

转台为一个整体的铸件，周围有均匀分布的33个冲模孔。

下端轮缘与蜗轮刚性联接。

当转台旋转时，带着33副上下冲头一方面作圆周运动，另一方面沿着上下轨道，在模孔内按照轨导的轨迹，作垂直运动。

完成充填、压片。

出片等压片全过程工作。

转台每旋转一周，冲模经过二次压片过程，压轮分别在左右两侧，相距半圆周。

整个压片的工艺过程如图1所示。

冲模包括上下冲头和中摸，其制造精度要求较高。

中模与模孔为过渡配合，安装时应使中模的上平面与转台平面一致，不可高出。

冲头与中模孔的直径公差为0.035一0.050mm之间。

冲头长短不宜超过0.035mm。

中模安装好后应将六角球端螺钉旋紧。

上冲安装完毕后，必须将嵌舌对准上冲杆颈部翻下。

下冲安装完毕后必须将圆盖板放平，否则不能开车。

压片的形状是由冲头及冲模内孔的形状所决定的。

圆片的直径一般在5．5～14mm之间。

ZP-33型压片机只能压制圆形片，但转台经改制后，可用于异形片的压制。

上轨导是由轨导盘和曲线导轨组合成的整体平面凸轮。

上冲尾部的凹槽沿轨导的凸边运转，作上下运动。

下轨导是由主体台面、充填导轨与用螺钉安装在主体台面上的导轨组成。

当下冲运行时，它的尾部嵌在轨导槽内，沿糟的坡度和充填导轨的坡度而作上下运动。

完成加料、填充、出片动作。

3旋转式压片机的改进通过多年努力，旋转式压片机有着改进，改进后的旋转式压片机具有压力大、噪声低、运转稳定可靠、调试与安装方便等优点。

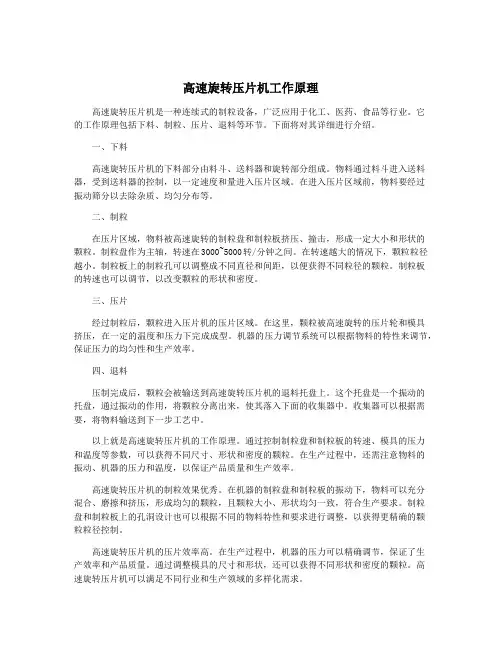

高速旋转压片机工作原理高速旋转压片机是一种连续式的制粒设备，广泛应用于化工、医药、食品等行业。

它的工作原理包括下料、制粒、压片、退料等环节。

下面将对其详细进行介绍。

一、下料高速旋转压片机的下料部分由料斗、送料器和旋转部分组成。

物料通过料斗进入送料器，受到送料器的控制，以一定速度和量进入压片区域。

在进入压片区域前，物料要经过振动筛分以去除杂质、均匀分布等。

二、制粒在压片区域，物料被高速旋转的制粒盘和制粒板挤压、撞击，形成一定大小和形状的颗粒。

制粒盘作为主轴，转速在3000~5000转/分钟之间。

在转速越大的情况下，颗粒粒径越小。

制粒板上的制粒孔可以调整成不同直径和间距，以便获得不同粒径的颗粒。

制粒板的转速也可以调节，以改变颗粒的形状和密度。

三、压片经过制粒后，颗粒进入压片机的压片区域。

在这里，颗粒被高速旋转的压片轮和模具挤压，在一定的温度和压力下完成成型。

机器的压力调节系统可以根据物料的特性来调节，保证压力的均匀性和生产效率。

四、退料压制完成后，颗粒会被输送到高速旋转压片机的退料托盘上。

这个托盘是一个振动的托盘，通过振动的作用，将颗粒分离出来，使其落入下面的收集器中。

收集器可以根据需要，将物料输送到下一步工艺中。

以上就是高速旋转压片机的工作原理。

通过控制制粒盘和制粒板的转速、模具的压力和温度等参数，可以获得不同尺寸、形状和密度的颗粒。

在生产过程中，还需注意物料的振动、机器的压力和温度，以保证产品质量和生产效率。

高速旋转压片机的制粒效果优秀。

在机器的制粒盘和制粒板的振动下，物料可以充分混合、磨擦和挤压，形成均匀的颗粒，且颗粒大小、形状均匀一致，符合生产要求。

制粒盘和制粒板上的孔洞设计也可以根据不同的物料特性和要求进行调整，以获得更精确的颗粒粒径控制。

高速旋转压片机的压片效率高。

在生产过程中，机器的压力可以精确调节，保证了生产效率和产品质量。

通过调整模具的尺寸和形状，还可以获得不同形状和密度的颗粒。

高速旋转压片机可以满足不同行业和生产领域的多样化需求。

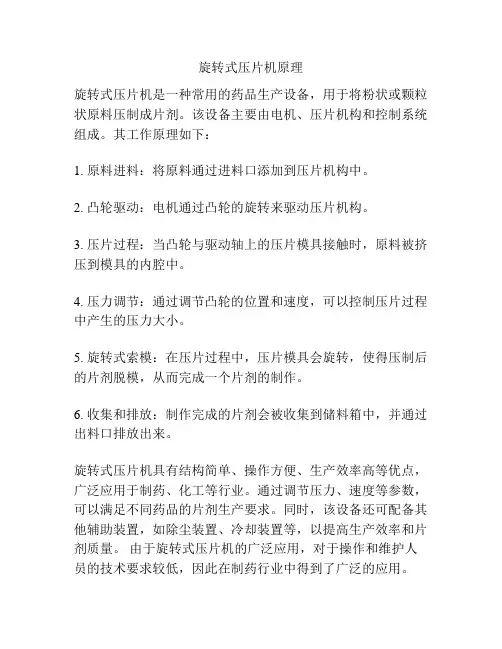

旋转式压片机原理
旋转式压片机是一种常用的药品生产设备，用于将粉状或颗粒状原料压制成片剂。

该设备主要由电机、压片机构和控制系统组成。

其工作原理如下：
1. 原料进料：将原料通过进料口添加到压片机构中。

2. 凸轮驱动：电机通过凸轮的旋转来驱动压片机构。

3. 压片过程：当凸轮与驱动轴上的压片模具接触时，原料被挤压到模具的内腔中。

4. 压力调节：通过调节凸轮的位置和速度，可以控制压片过程中产生的压力大小。

5. 旋转式索模：在压片过程中，压片模具会旋转，使得压制后的片剂脱模，从而完成一个片剂的制作。

6. 收集和排放：制作完成的片剂会被收集到储料箱中，并通过出料口排放出来。

旋转式压片机具有结构简单、操作方便、生产效率高等优点，广泛应用于制药、化工等行业。

通过调节压力、速度等参数，可以满足不同药品的片剂生产要求。

同时，该设备还可配备其他辅助装置，如除尘装置、冷却装置等，以提高生产效率和片剂质量。

由于旋转式压片机的广泛应用，对于操作和维护人员的技术要求较低，因此在制药行业中得到了广泛的应用。

高速旋转式压片机的特点是转速快、产量高，片剂质量好。

压片时采用双压，它们都是由微机控制，能将颗粒状物料连续进行压片，除可压普通圆片外，还能压各种形状的异形片。

具有全封闭、压力大、噪声低、生产效率高、润滑系统完善、操作自动化等特点。

另外，机器在传动、加压、充填、加料、冲头导轨、控制系统等方面都明显优于普通压片机。

1工作原理高速旋转式压片机的主电机通过调速，并经蜗轮减速后带动转台旋转。

转台的转动使上、下冲头在导轨的作用下产生上、下相对运动。

颗粒经充填、预压、主压、出片等工序被压成片剂。

在整个压片过程中，控制系统通过对压力信号的检测、传输、计算、处理等实现对片重的自动控制，废片自动剔除，以及自动采样、故障显示热打印各种统计数据。

2主要结构2.1传动部件该部分由电机、皮带轮、蜗轮减速器及调节手轮等组成，电机的转速可由变频无级调速器调节，启动后通过一对带轮将动力传递到减速蜗轮上。

而减速器的输出轴带动转台主轴旋转，电机的变速可使转台转速在一定范围内。

2.2转台、导轨部件由上下轴承、主轴、转台等组成的转台部件以及由上下导轨组成的导轨部件，这些构成了上下冲杆的运动轨迹，转台携带冲杆作圆周运动，导轨使冲杆作有规则的上下运动，冲杆的复合运动完成了颗粒的填料，压片（在压轮的作用下）。

出片的工作过程。

2.3加料器部件颗粒的加料用强迫加料器，由小型直流电机通过小蜗轮减速器将动力传递给加料器的齿轮并分别驱动计量、配料和加料叶轮，颗料物料从料斗底部进入计量室经叶轮混合后压人配料室，再流向加料室并经叶轮通过出料口送入中模。

加料器的加料速度可按情况不同由无级调速器调节。

图1计量室、配料室和加料室的结构。

2.4充填和出片部件颗粒充填量的控制，设计时已将下冲下行轨分成A、B、D、E五档，每档范围均为4mm，极限量为5.5mm，操作前按品种确定所压片重，选用某一档轨道。

而机器控制系统对充填调节的范围是0～2mm，控制系统从压轮所承受的压力值取得检测信号，通过运算后发出指令，使步进电机旋转，步进电机通过齿轮带动充填调节手轮旋转，使充填深度发生变化（如图2所示）。

旋转式压片机常见故障及解决方法旋转式压片机是制药企业的主要生产设备之一，由于压片机在生产过程中高速运行，一旦出现故障将严重影响产品产量和质量。

所以操作人员和维修人员必须经过培训，做到“四懂三会”，1 旋转压片机的基本结构旋转压片机主要由底座、蜗轮箱、转台、导轨、压轮、加料、调节、电器及外围部分组成。

其工作原理：转盘在动力传动装置的带动下顺时针( 俯视)旋转,颗粒原料靠自重从加料斗中下落到加料靴（加料器）所框定的中模里，由加料靴（加料器）刮平后，通过上、下压力轮挤压上下冲头，把颗粒原料压制成片，然后经出片装置出片，转盘每转动一周经过两次充填、加压、出片。

2 压片机常见故障分析及解决方法2.1设备调试、维修的10项原则在日常生产和压片机的调试与维修工作中，常会遇到一些机械、电器故障，我们可以从机械、电器、辅机等若干方面来加以分析，并通过分析找到相应的解决方法。

维修、调试前的分析非常重要，无目的的拆卸往往会破坏压片机的公差参数，导致设备加工精度下降。

人们在实践中总结了设备调试、维修的10项原则，对压片机的维修、调试也很适用。

2.1.1先动口再动手对于发生故障的压片机，不应急于动手拆卸，应先询问设备操作人员，产生故障的前后经过及故障现象。

对于生疏的设备，还应先熟悉其原理和结构特点，遵守相应规则。

拆卸前要充分熟悉每个部件的功能、位置、连接方式以及与周围其他部件的关系，在没有结构图纸的情况下，应一边拆卸，一边画草图，并记上标记。

2.1.2先外部后内部应先检查设备各部件有无明显裂痕、缺损，了解其故障及维修史，然后再对设备内部进行检查。

拆卸前应先排除周边的故障因素，确定故障点后才能拆卸，否则，盲目拆卸可能将设备越修越坏。

2.1.3先机械后电气只有在确定机械零件无故障后，再进行电气方面的检查。

检查电路故障时，应利用检测仪器寻找故障部位，确认无接触不良故障后，再有针对性地查看线路与机械的运作关系，以免误判。

2.1.4先静态后动态在设备未启动时，判断设备主要部件是否良好，从而判定故障的所在。

旋转式多冲压片机旋转式多冲压片机是一种广泛应用于工业制造领域的设备，其能够高效地完成金属材料的冲压加工。

本文将对旋转式多冲压片机的原理、应用和发展进行详细介绍。

旋转式多冲压片机是一种基于旋转平台工作原理的冲压设备，它由主机、运动系统、冲压结构和控制系统等部分组成。

在工作过程中，主机通过驱动系统带动运动系统，使旋转平台以高速旋转，从而实现对工件的连续冲压加工。

冲压结构包括模具和冲头，通过这些部件的协同工作，旋转式多冲压片机能够将金属材料按设计要求加工成所需形状。

旋转式多冲压片机的应用非常广泛。

它主要用于生产汽车零部件、家电配件、电子器件等产品。

其具有冲裁速度快、加工精度高、使用寿命长等特点，能够大大提高生产效率和产品质量。

同时，旋转式多冲压片机还广泛应用于模具制造领域，为模具制造提供了高效、精确的加工手段。

随着科学技术的不断进步，旋转式多冲压片机也在不断发展。

一方面，随着电子技术的应用，控制系统日趋智能化，使得旋转式多冲压片机能够更加精确地控制冲压过程，提高加工效率。

另一方面，材料科学的发展也为旋转式多冲压片机的应用提供了新的可能。

新型材料的出现使得旋转式多冲压片机能够加工更加复杂的工件形状，满足不同行业对产品的需求。

然而，旋转式多冲压片机在应用过程中也面临一些问题。

首先，由于冲压过程中存在撞击和磨损，设备的维护和保养比较复杂，需要定期进行检修和更换配件。

其次，由于冲压过程中工件的连续加工，对操作人员的技术要求较高，需要具有一定的经验和技能。

此外，由于冲压过程中产生的噪音和振动较大，需要采取一定的隔音和减震措施，保障工作环境的安全。

总结而言，旋转式多冲压片机作为一种高效、精确的加工设备，在工业制造领域中具有广泛的应用前景。

通过不断探索和研发，可以进一步提高其加工效率和加工质量，满足不同行业对产品的需求。

同时，我们也应该关注旋转式多冲压片机的安全和环境问题，采取相应的措施保障工作条件和操作人员的安全。

简述旋转式压片机工作原理与结构
一、概述
旋转式压片机工作原理为旋转式压片机基于单冲压片机的基本原理，同时又针对瞬时无法排出空气的缺点，变瞬时压力为持续且逐渐增减压力，从而保证了片剂的质量。

旋转式压片机对扩大生产有极大的优越性，由于在转盘上设置多组冲模，绕轴不停旋转。

颗粒由加料斗通过饲料器流入位于其下方的，置于不停旋转平台之中的模圈中。

该法采用填充轨道的填料方式，因而片重差异小。

当上冲与下冲转动到两个压轮之间时，将颗粒压成片。

二、结构图。
