一、PC产生器安装示意图
图1 产生器结构图
1、导流板组
2、喷管组（用户自制）
3、壳体组
说明：
1、壳体组（其中包括喷嘴、密封玻璃等）：用于确定混合液量大小、吸进空气产生泡沫。
2、导流板组：安装于罐体内，使泡沫能沿储罐内壁流淌到燃烧液面上。
3、喷管组（用户自制件）：将泡沫由壳体传送至罐壁内；（参考图2其中焊接法兰3、连接
垫片由厂家提供，其余用户现场自制）。
图1喷管组结构图（用户现场自制）
1、*喷管弯头（1.5D）
2、*长喷管
3、PN0.6MPa板式平焊钢制管法兰(HG20593-97)
4、垫片
5、*PN0.6MPa螺纹钢制管法兰(HG20598-97)
6、*垫片
7、*PN0.6MPa板式平焊
钢制管法兰(HG20593-97) 8、喷口弯头(1.5D) 9、*进口管（带*号为用户自备）
4、产生器进口端（用户自制件）：系统管网与壳体相连接件，内锥螺纹直通管接头连接；可用螺纹弯头与管道连接（制作尺寸以产品说明书作为参考）。
1.泡沫灭火设备系列第一页1.PQ4、8空气泡沫枪产品说明：空气泡沫枪（以下简称枪）是产生和喷射空气泡沫扑救甲、乙、丙类液体火灾或喷射水扑救一般固体物质火灾的手提式消防枪。
2.PC低倍数空气泡沫产生器产品说明液上喷射泡沫灭火系统（简称泡沫系统），是将泡沫喷入燃烧液面形成泡沫层或一层膜的低倍数泡沫灭火系统。
液上喷射空气泡沫产生器（以下简称产生器），是其中产生和喷射泡沫的关键设备。
性能参数：产生器进口压力范围是Ｐ：0.3～0.6MPa混合液流量Q： Q=K²（Q：L/S、P：MPa）3.PF高倍数泡沫发生器产品说明：（一）高倍数泡沫发生器，有混合液水供给，就可以进行灭火。
适用于小空间的全淹没式灭火。
（二）工作原理用0.3～1.0MPa的压力泡沫混合液驱动水轮带动风轮旋转，混合液经过喷头把泡沫混合液以雾状形式喷向发泡网，在网的内表面形成一层薄膜，由风轮吹到网上的风，吹胀成大量的气泡，构成为高倍数泡沫，淹没或覆盖燃烧物体的表面。
利用泡沫的遮断，冷却和窒息作用达到灭火的目的。
在全淹没和局部应用高倍数泡沫灭火系统中，它固定在防护区内,达到灭火的目的。
（三）技术参数1.PY移动式（低倍数）泡沫灭火装置产品说明：本装置采用推车形式，在火灾发生初期时，机动、灵活地推动该装置到灭火现场进行灭火。
本装置可独立作为消防防卫器材，也可配合大型固定式泡沫灭火系统起辅助补救作用。
该移动式泡沫灭火装置可由消防管网或城市供水管网、消防车、手抬消防泵提供压力水源，经负压比例混合器按一定的比例（3%或6%）与泡沫贮罐内的泡沫液形成泡沫混合液，再通过空气泡沫产生器形成泡沫喷出灭火。
性能参数：泡沫液容积：100～500L额定进口压力：0.5-1.0MPa、泡沫混合液额定流量：8或6L/S、混合比例：3或6%、进出口接口：KY65内扣式管牙接口2.PY移动式（低倍数）泡沫灭火装置产品说明（一）该装置用于扑救B类火灾和A，B类混合火灾；既可独立作为消防保护器材，又可以配合大型固定泡沫灭火系统起辅助扑救作用，主要适用于油田、油罐区及炼油厂、石油、化工企业、输油港口、飞机库、汽车库、仓库、加油站等场所。
泡沫产生器一. 概述液上喷射泡沫产生器装置（以下简称泡沫产生器）是将比例混合装置产生的泡沫混合液与吸入的空气混合、发泡产生泡沫，并将泡沫喷洒到燃烧液体表面，形成泡沫层、隔绝空气、吸收热量，从而把火扑灭的装置。
一般用于扑救A 、B 类火灾，主要用于扑救油类火灾 。
液上泡沫产生器根据结构与形式可分为横式和立式两种，代号分别为PC 和PCL 。
二. 泡沫产生器的性能参数及结构参数1. 泡沫产生器的性能参数注：在不同工作压力下的流量特性系数K 可按下式计算：PQ K 10式中：Q ——泡沫产生器流量特性系数：L/min P ——泡沫产生器进口压力：MPa2. 横式泡沫产生器的结构参数横式泡沫产生器由壳体、焊接法兰、连接法兰、导板及喷管组（由用户自配，亦可订购）等五部分组成。
具体结构、参数如下：图13.立式泡沫产生器的结构参数立式泡沫产生器由泡沫发生器、缓冲器、导流罩及管道组等四部分组成。
具体结构、参数如下：图2三. 泡沫产生器的安装安装泡沫产生器时，在储罐壁上开孔时应保证储罐顶部要留有足够的空间，储存液体的液面要低于产生器出口，以免影响泡沫质量及泡沫层的形成，并防止液体从产生器出口流出。
1. 横式泡沫产生器应水平安装在储罐壁上部，不宜安装在储罐的顶部。
为保证泡沫产生器能从储罐外安装，在储罐上的开孔位置按下图及表所规定的位置尺寸安装罐液面线液面线PC4和PC8储罐开孔示意图 PC16和PC24储罐开孔示意图图3产生器安装在直径较小的储罐壁上连接法兰平面与储罐壁圆弧面连接处密封有困难时或PC4的导板组安装有困难时可采用直接将连接法兰焊接在储罐壁上的办法。
2.立式泡沫产生器的发生器应垂直安装在储罐壁的下部，缓冲器安装在储罐的上部，泡沫产生器的具体安装方式、安装尺寸见下图及表。
在泡沫产生器下应设有支架，以保证产生器安装牢固。
由于火灾时可能发生破坏或变形而导致泡沫发生器或管道受损，为了保证这种损坏不致于影响系统的工作，应在产生器进口管道的适当位置安装一段软管或采用其它防护措施。

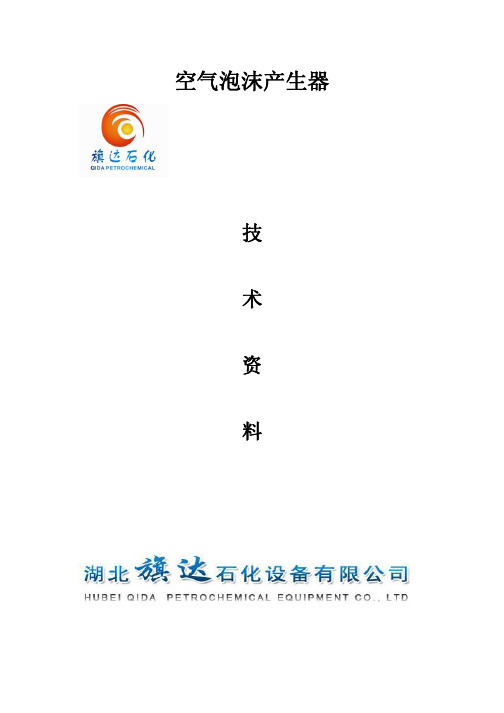

空气泡沫产生器
技
术
资
料
空气泡沫产生器（PC ）型
空气泡沫产生器装于油罐上用于灭火，我公司只提供发生器总成，其余不供应。
型号
规格
重量（Kg）
技术条件
PC4
25升
16
1. 工作压力5kg/cm 2
混合液为4升/秒泡沫发生量25升。
2. 工作压力范围2-5kg/cm 2。
3. 玻璃片在1-
2kg/cm 2
水压冲破。
PC8
50升
22
1. 工作压力5kg/cm 2
混合液为8升/秒泡沫发生量50升。
2. 工作压力范围2-5kg/cm 2。
3. 玻璃片在1-
2kg/cm 2
水压冲破。
PC16
100升
32
1. 工作压力5kg/cm 2
混合液为16升/秒泡沫发生量100升。
2. 工作压力范围2-5kg/cm 2。
3. 玻璃片在1-
2kg/cm 2
水压冲破。
PC24
150升
40
1. 工作压力5kg/cm 2
混合液为24升/秒泡沫发生量150升。
2. 工作压力范围2-5kg/cm 2。
3. 玻璃片在1-2kg/cm2水压冲破。
更多资料请访问旗达官网（在百度上搜索‘湖北旗达’点击进入即可）
湖北旗达石化设备有限公司
技术部。
pc8泡沫产生器工作原理PC8 foam generator is a device used to produce foam for various applications such as firefighting, cleaning, and industrial processes. The working principle of PC8 foam generator is based on the mixture of water and a foaming agent, which is then aerated to produce foam.PC8泡沫产生器是一种用于生产泡沫的设备，用于各种应用，如消防，清洁和工业过程。
PC8泡沫产生器的工作原理是基于水和发泡剂的混合物，然后通气产生泡沫。
The PC8 foam generator consists of a water inlet, a foaming agent inlet, a mixing chamber, and an aerating nozzle. When water and foaming agent are introduced into the mixing chamber, they are mixed thoroughly to form a solution. This solution is then forced through the aerating nozzle where it is combined with air to produce foam.PC8泡沫发生器由水进口，发泡剂进口，搅拌室和喷气嘴组成。
当水和发泡剂进入搅拌室时，它们被充分混合形成溶液。
然后，这种溶液被迫通过气化喷嘴，与空气结合产生泡沫。
The foaming agent used in the PC8 foam generator plays a crucial role in the production of foam. It is a chemical compound that reduces the surface tension of water and increases its ability to form stable foam. Different types of foaming agents can be used depending on the specific application and the desired foam quality.PC8泡沫产生器中使用的发泡剂在泡沫生产中扮演着至关重要的角色。
泡沫产生器工作原理
泡沫产生器是一种自动消防设备，主要用于在有泡沫灭火系统的建筑物中，通过控制泡沫液的流量，使其达到灭火的目的。
泡沫产生器通常由泵体、密封圈、压盖、流量计和阀门等组成。
工作时，在压力作用下，将储液罐内的液体通过过滤器、压力表、流量计和阀门等部件输送到泡沫产生器内，在泵体内形成一定数量的泡沫，经连接管进入消防水泵。
消防水泵将压力水送入储液罐和管网。
由于消防水泵出口压力比储液罐外压力高，因此消防泵将储存在储液罐中的液体吸出，并通过连接管进入储液罐。
当储有一定数量的液体时，消防泵将泵出的压力水经过过滤器、压力表和阀门等部件输送到泵体中的泡沫液进口。
当消防水泵停止工作时，压力表指针下降，但流量计指针仍在上升，这时通过连接管进入泵体的液体仍能继续被吸入到泡沫液中。
由于流量计中的液位高度是由流量计出口处管道上的浮子高度确定的，因此当浮子上升时，流量计出口端所接的压力表所显示出的压力就会上升。
—— 1 —1 —。
PC系列低倍数空气泡沫产生器使用说明书河南捷安消防设备有限公司目录一、前言 (3)二、技术参数 (4)(一) 性能参数 (4)(二) 质量参数 (4)三、结构特点 (4)四、使用与保养 (5)五、附图 (6)一、前言低倍数泡沫灭火系统是目前国内外扑救甲、乙、丙类液体火灾的主要灭火系统，对扑救甲、乙、丙类液体的储罐火灾或大面积流淌火灾尤为适宜。
固定式低倍数液上灭火系统的组成见（图一），虚线内的功能也可由消防车来完成。
液上喷射空气泡沫产生器（以下简称产生器）是本系统的关键组成部分，具有安全可靠，经济实用，灭火效率高等特点，特别适用于油田、炼油厂、石油化工企业、飞机库、港口、码头、油库等场所。
图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、技术参数(一)性能参数产生器进口压力范围为0.5-0.6 Mpa，在不同进口压力下其混合液流量是不同的，故应按下列公式计算出具体使用进口压力下的混合液流量：即Q=K，式中Q-混合液流量（L/S），K- 特性系数，P- 进口压力（Mpa）(二)质量参数三、结构特点1、产生器由壳体组、喷管组、导板组等三个部分构成，横式产生器结构见图二，是固定安装在甲、乙、丙类液体储罐上部使用的液上喷射泡沫设备。
2、PC4型、PC8型、PC16型、PC24型产生器，供货时其喷管组只包括法兰、垫片、紧固件等，而喷管、弯头由用户自购并加工配制成喷管组，结构见图三。
3、产生器进口端为圆锥外螺纹，也可用普通管螺纹弯头与管道连接。
4、产生器适合配用3%和6%各种类型泡沫液。
四、使用与保养1、产生器应在进口压力范围内使用，当配用3%泡沫液时，其混合比应为3-4%；当配用6%泡沫液时，其混合比应为6-7%。
2、产生器应水平安装在储罐壁上部，不宜安装在储罐顶部。
安装时壳体组导板朝上，不应倒装。
用于外浮顶储罐时，应安装在储罐顶端的泡沫导流罩上。
安装产生器时在储罐壁的开孔，应保证储罐壁上部留有足够的空间，并应在储存液面以上，储存液体的液面要低于储罐壁上开孔见图五。
泡沫产生器，又称空气泡沫产生器、泡沫发生器、泡沫产生器，是一种固定安装在油罐上，产生和喷射空气泡沫的灭火设备。
当泡沫消防车固定消防泵供给的泡沫混合液流，经输送管道通过产生器时，形成空气泡沫，扑灭油类火灾。
供货时其喷管组只包括法兰、垫片、紧固件等，而喷管、弯头由用户自购并自行加工配制成喷管组。
产生器应水平安装在储罐壁上部，不宜安装在储罐顶部。
安装时罩板朝下，不宜侧装。
用于外浮顶储罐时，应安装在储罐顶端的泡沫导流罩上。
安装产生器时在储罐壁的开孔，应保证储罐上部要保留有足够的空间，储存液体的液面要低于产生器进口，应在储存液面线以下，以免影响泡沫质量及泡沫形成，并防止液体从产生器口流出。
技术参数泡沫产生器一般有四种型号：PC-4，PC-8，PC-16，PC-24。
1、具体技术参数如下：①型号PC-4：工作压力为0.5MPa时，混全液为4升/秒，泡沫发生量为25升②型号PC-8：工作压力为0.5MPa时，混全液为8升/秒，泡沫发生量为50升③型号PC-16：工作压力为0.5MPa时，混全液为16升/秒，泡沫发生量为100升④型号PC-24：工作压力为0.5MPa时，混全液为24升/秒，泡沫发生量为150升2、工作压力范围0.2-0.5MPa。
3、玻璃片在0.1-0.2MPa压力下被冲破。
主要性能表1结构原理泡沫产生器主要由壳体组、泡沫喷管组和导板组三个部份构成。
当泡沫混合液流过产生器喷咀时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫，空气泡沫通过泡沫喷管和导板输入贮罐内，沿罐壁淌下，平稳地复盖在燃烧液面上。
表2 尺寸及重量注：重量中不包括用户自行配制的管和弯头重量。
表3 泡沫喷管组用户自配件尺寸参考表表4 密封玻璃尺寸表使用说明1、空气泡沫产生器进口标定工作压力为0.5Mpa，也可以在0.3—0.5Mp a压力范围内使用，但混合量和泡沫量相应变化。
2、从水泵上要配有PH32、PH64型空气泡沫混合器按比例输送空气泡沫液。
