输电线路雷击跳闸原因分析与防雷措施介绍

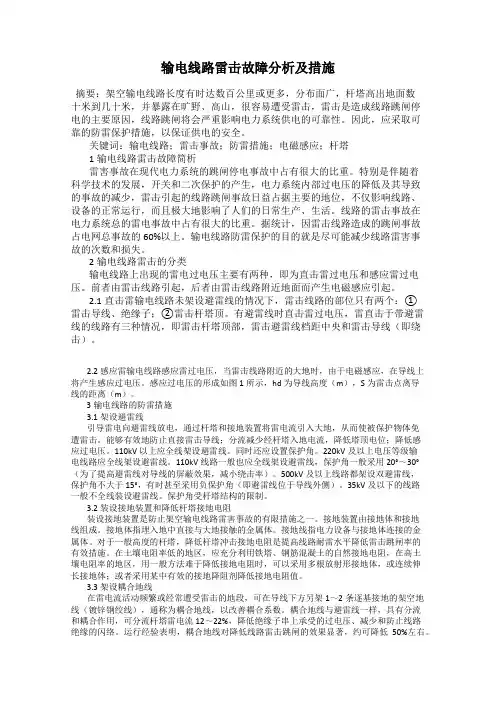

输电线路雷击故障分析及措施摘要：架空输电线路长度有时达数百公里或更多，分布面广，杆塔高出地面数十米到几十米，并暴露在旷野、高山，很容易遭受雷击，雷击是造成线路跳闸停电的主要原因，线路跳闸将会严重影响电力系统供电的可靠性。

因此，应采取可靠的防雷保护措施，以保证供电的安全。

关键词：输电线路；雷击事故；防雷措施；电磁感应；杆塔1输电线路雷击故障简析雷害事故在现代电力系统的跳闸停电事故中占有很大的比重。

特别是伴随着科学技术的发展，开关和二次保护的产生，电力系统内部过电压的降低及其导致的事故的减少，雷击引起的线路跳闸事故日益占据主要的地位，不仅影响线路、设备的正常运行，而且极大地影响了人们的日常生产、生活。

线路的雷击事故在电力系统总的雷电事故中占有很大的比重。

据统计，因雷击线路造成的跳闸事故占电网总事故的60%以上。

输电线路防雷保护的目的就是尽可能减少线路雷害事故的次数和损失。

2输电线路雷击的分类输电线路上出现的雷电过电压主要有两种，即为直击雷过电压和感应雷过电压。

前者由雷击线路引起，后者由雷击线路附近地面而产生电磁感应引起。

2.1直击雷输电线路未架设避雷线的情况下，雷击线路的部位只有两个：①雷击导线、绝缘子；②雷击杆塔顶。

有避雷线时直击雷过电压，雷直击于带避雷线的线路有三种情况，即雷击杆塔顶部，雷击避雷线档距中央和雷击导线（即绕击）。

2.2感应雷输电线路感应雷过电压，当雷击线路附近的大地时，由于电磁感应，在导线上将产生感应过电压。

感应过电压的形成如图1所示，hd为导线高度（m），S为雷击点离导线的距离（m）。

3输电线路的防雷措施3.1架设避雷线引导雷电向避雷线放电，通过杆塔和接地装置将雷电流引入大地，从而使被保护物体免遭雷击。

能够有效地防止直接雷击导线；分流减少经杆塔入地电流，降低塔顶电位；降低感应过电压。

110kV以上应全线架设避雷线。

同时还应设置保护角。

220kV及以上电压等级输电线路应全线架设避雷线。

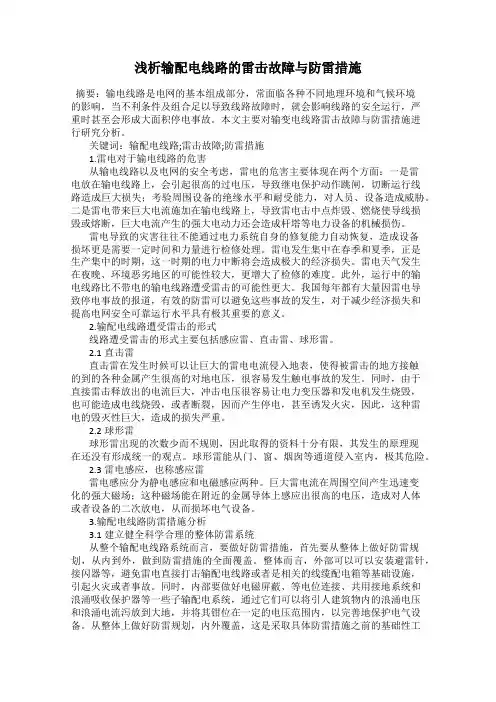

浅析输配电线路的雷击故障与防雷措施摘要：输电线路是电网的基本组成部分，常面临各种不同地理环境和气候环境的影响，当不利条件及组合足以导致线路故障时，就会影响线路的安全运行，严重时甚至会形成大面积停电事故。

本文主要对输变电线路雷击故障与防雷措施进行研究分析。

关键词：输配电线路;雷击故障;防雷措施1.雷电对于输电线路的危害从输电线路以及电网的安全考虑，雷电的危害主要体现在两个方面：一是雷电放在输电线路上，会引起很高的过电压，导致继电保护动作跳闸，切断运行线路造成巨大损失；考验周围设备的绝缘水平和耐受能力，对人员、设备造成威胁。

二是雷电带来巨大电流施加在输电线路上，导致雷电击中点炸毁、燃烧使导线损毁或熔断，巨大电流产生的强大电动力还会造成杆塔等电力设备的机械损伤。

雷电导致的灾害往往不能通过电力系统自身的修复能力自动恢复，造成设备损坏更是需要一定时间和力量进行检修处理。

雷电发生集中在春季和夏季，正是生产集中的时期，这一时期的电力中断将会造成极大的经济损失。

雷电天气发生在夜晚、环境恶劣地区的可能性较大，更增大了检修的难度。

此外，运行中的输电线路比不带电的输电线路遭受雷击的可能性更大。

我国每年都有大量因雷电导致停电事故的报道，有效的防雷可以避免这些事故的发生，对于减少经济损失和提高电网安全可靠运行水平具有极其重要的意义。

2.输配电线路遭受雷击的形式线路遭受雷击的形式主要包括感应雷、直击雷、球形雷。

2.1直击雷直击雷在发生时候可以让巨大的雷电电流侵入地表，使得被雷击的地方接触的到的各种金属产生很高的对地电压，很容易发生触电事故的发生。

同时，由于直接雷击释放出的电流巨大，冲击电压很容易让电力变压器和发电机发生烧毁，也可能造成电线烧毁，或者断裂，因而产生停电，甚至诱发火灾，因此，这种雷电的毁灭性巨大，造成的损失严重。

2.2球形雷球形雷出现的次数少而不规则，因此取得的资料十分有限，其发生的原理现在还没有形成统一的观点。

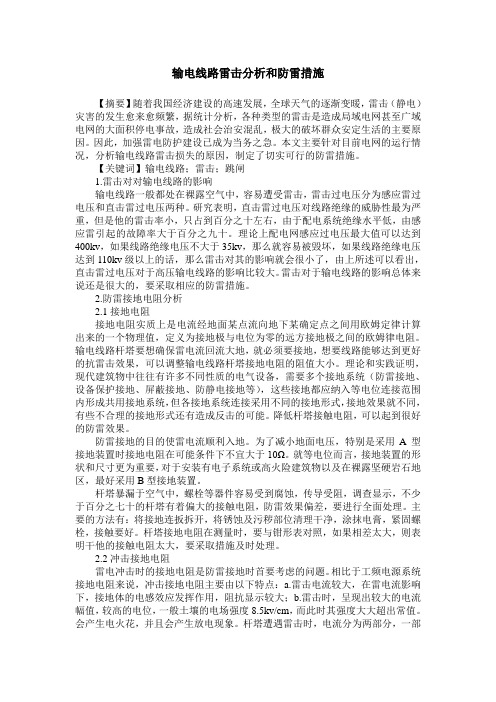

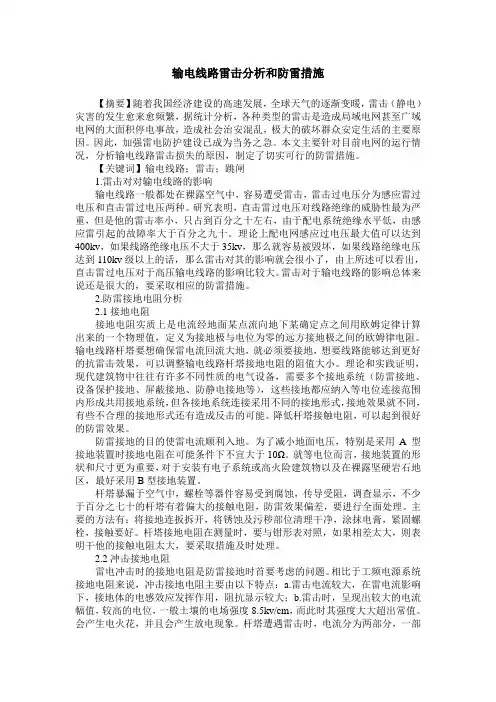

输电线路雷击分析和防雷措施【摘要】随着我国经济建设的高速发展，全球天气的逐渐变暖，雷击（静电）灾害的发生愈来愈频繁，据统计分析，各种类型的雷击是造成局域电网甚至广域电网的大面积停电事故，造成社会治安混乱，极大的破坏群众安定生活的主要原因。

因此，加强雷电防护建设已成为当务之急。

本文主要针对目前电网的运行情况，分析输电线路雷击损失的原因，制定了切实可行的防雷措施。

【关键词】输电线路；雷击；跳闸1.雷击对对输电线路的影响输电线路一般都处在裸露空气中，容易遭受雷击，雷击过电压分为感应雷过电压和直击雷过电压两种。

研究表明，直击雷过电压对线路绝缘的威胁性最为严重，但是他的雷击率小，只占到百分之十左右，由于配电系统绝缘水平低，由感应雷引起的故障率大于百分之九十。

理论上配电网感应过电压最大值可以达到400kv，如果线路绝缘电压不大于35kv，那么就容易被毁坏，如果线路绝缘电压达到110kv级以上的话，那么雷击对其的影响就会很小了，由上所述可以看出，直击雷过电压对于高压输电线路的影响比较大。

雷击对于输电线路的影响总体来说还是很大的，要采取相应的防雷措施。

2.防雷接地电阻分析2.1接地电阻接地电阻实质上是电流经地面某点流向地下某确定点之间用欧姆定律计算出来的一个物理值，定义为接地极与电位为零的远方接地极之间的欧姆律电阻。

输电线路杆塔要想确保雷电流回流大地，就必须要接地，想要线路能够达到更好的抗雷击效果，可以调整输电线路杆塔接地电阻的阻值大小。

理论和实践证明，现代建筑物中往往有许多不同性质的电气设备，需要多个接地系统（防雷接地、设备保护接地、屏蔽接地、防静电接地等），这些接地都应纳入等电位连接范围内形成共用接地系统，但各接地系统连接采用不同的接地形式，接地效果就不同，有些不合理的接地形式还有造成反击的可能。

降低杆塔接触电阻，可以起到很好的防雷效果。

防雷接地的目的使雷电流顺利入地。

为了减小地面电压，特别是采用A型接地装置时接地电阻在可能条件下不宜大于10Ω。

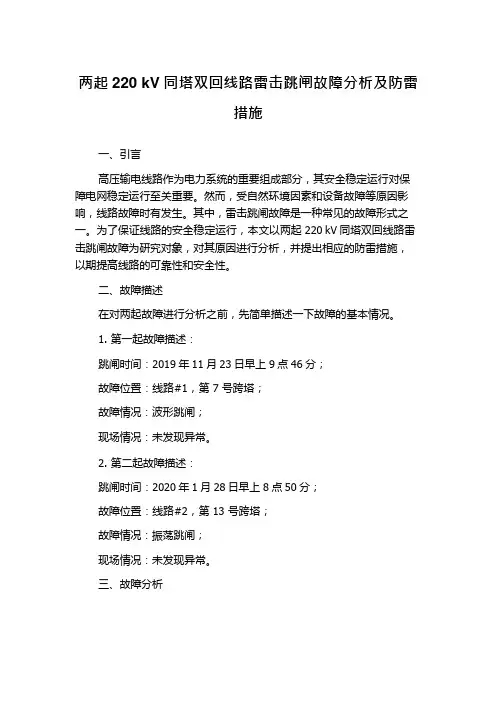

两起220 kV 同塔双回线路雷击跳闸故障分析及防雷措施一、引言高压输电线路作为电力系统的重要组成部分，其安全稳定运行对保障电网稳定运行至关重要。

然而，受自然环境因素和设备故障等原因影响，线路故障时有发生。

其中，雷击跳闸故障是一种常见的故障形式之一。

为了保证线路的安全稳定运行，本文以两起220 kV 同塔双回线路雷击跳闸故障为研究对象，对其原因进行分析，并提出相应的防雷措施，以期提高线路的可靠性和安全性。

二、故障描述在对两起故障进行分析之前，先简单描述一下故障的基本情况。

1.第一起故障描述：跳闸时间：2019 年11 月23 日早上9 点46 分；故障位置：线路#1，第7 号跨塔；故障情况：波形跳闸；现场情况：未发现异常。

2.第二起故障描述：跳闸时间：2020 年1 月28 日早上8 点50 分；故障位置：线路#2，第13 号跨塔；故障情况：振荡跳闸；现场情况：未发现异常。

三、故障分析针对上面的两起故障，我们需要进行深入分析，找出导致故障的原因，从而采取相应的预防措施。

3.1受雷自身现象分析通过对现场气象资料的分析，可以看出，在跳闸前几分钟，两起故障现场天气均为晴朗无风，但在现场环境监测数据中可以看出空气中闪电电场随时间而变化，其出现的原因有：1.地面附近静电感应现象产生异常电位；2.经过此处的雷暴云电位差产生的电场作用。

受雷自身现象分析表明，空气中的闪电电场随时间而变化，是造成跳闸故障的重要因素之一。

3.2线路特点分析两条线路均为同塔双回线路，线路高度较低，交流间隙较小。

线路的特点如下：1.线路贯穿沿海地区，气象条件复杂；2.靠近海边，卫星电线对线路敏感度较高；3.相邻线路之间距离较近，外送路、进站线路同塔，空间受限，绝缘等级仅为3 级；4.部分杆塔结构均为T 型，容易形成避雷挂焊接不牢固或是接地下降电阻等问题；5.线路沿海地区，海水的腐蚀和盐雾的腐蚀作用对线路材料产生影响；6.部分避雷针避雷线在风化、锈蚀等状态下。

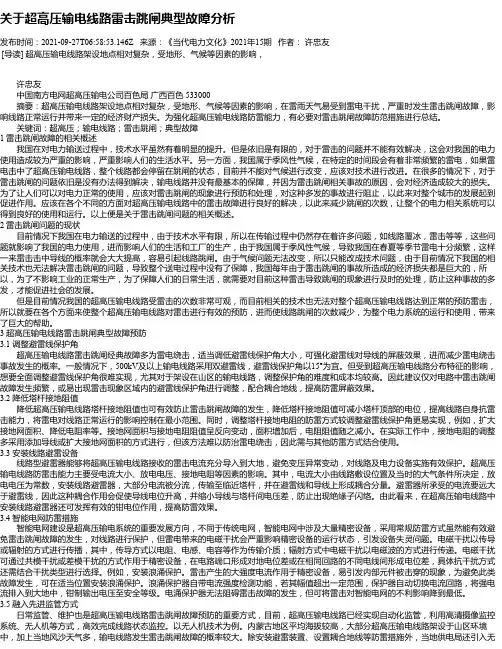

关于超高压输电线路雷击跳闸典型故障分析发布时间：2021-09-27T06:58:53.146Z 来源：《当代电力文化》2021年15期作者：许忠友[导读] 超高压输电线路架设地点相对复杂，受地形、气候等因素的影响，许忠友中国南方电网超高压输电公司百色局广西百色 533000摘要：超高压输电线路架设地点相对复杂，受地形、气候等因素的影响，在雷雨天气易受到雷电干扰，严重时发生雷击跳闸故障，影响线路正常运行并带来一定的经济财产损失。

为强化超高压输电线路防雷能力，有必要对雷击跳闸故障防范措施进行总结。

关键词：超高压；输电线路；雷击跳闸；典型故障1 雷击跳闸故障的相关概述我国在对电力输送过程中，技术水平虽然有着明显的提升。

但是依旧是有限的，对于雷击的问题并不能有效解决，这会对我国的电力使用造成较为严重的影响，严重影响人们的生活水平。

另一方面，我国属于季风性气候，在特定的时间段会有着非常频繁的雷电，如果雷电击中了超高压输电线路，整个线路都会停留在跳闸的状态，目前并不能对气候进行改变，应该对技术进行改进。

在很多的情况下，对于雷击跳闸的问题依旧是没有办法得到解决，输电线路并没有最基本的保障，并因为雷击跳闸相关事故的原因，会对经济造成较大的损失。

为了让人们可以对电力正常的使用，应该对雷击跳闸的现象进行预防和处理，对这种多发的事故进行阻止，以此来对整个城市的发展起到促进作用。

应该在各个不同的方面对超高压输电线路中的雷击故障进行良好的解决，以此来减少跳闸的次数，让整个的电力相关系统可以得到良好的使用和运行。

以上便是关于雷击跳闸问题的相关概述。

2 雷击跳闸问题的现状目前情况下我国在电力输送的过程中，由于技术水平有限，所以在传输过程中仍然存在着许多问题，如线路覆冰，雷击等等，这些问题就影响了我国的电力使用，进而影响人们的生活和工厂的生产，由于我国属于季风性气候，导致我国在春夏等季节雷电十分频繁，这样一来雷击击中导线的概率就会大大提高，容易引起线路跳闸。

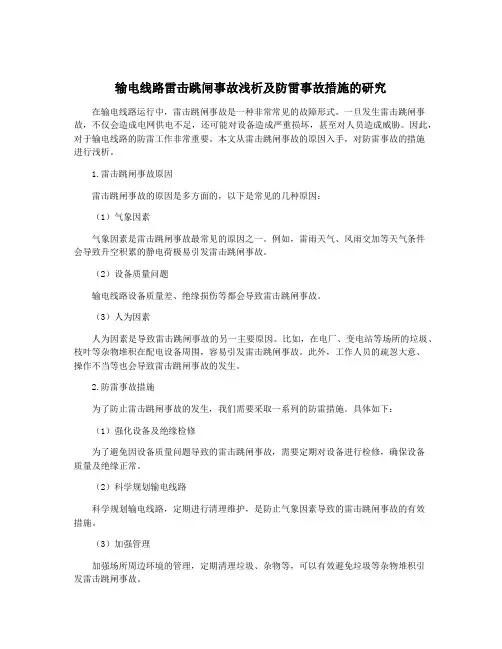

输电线路雷击跳闸事故浅析及防雷事故措施的研究在输电线路运行中，雷击跳闸事故是一种非常常见的故障形式。

一旦发生雷击跳闸事故，不仅会造成电网供电不足，还可能对设备造成严重损坏，甚至对人员造成威胁。

因此，对于输电线路的防雷工作非常重要。

本文从雷击跳闸事故的原因入手，对防雷事故的措施进行浅析。

1.雷击跳闸事故原因雷击跳闸事故的原因是多方面的，以下是常见的几种原因：（1）气象因素气象因素是雷击跳闸事故最常见的原因之一。

例如，雷雨天气、风雨交加等天气条件会导致升空积累的静电荷极易引发雷击跳闸事故。

（2）设备质量问题输电线路设备质量差、绝缘损伤等都会导致雷击跳闸事故。

（3）人为因素人为因素是导致雷击跳闸事故的另一主要原因。

比如，在电厂、变电站等场所的垃圾、枝叶等杂物堆积在配电设备周围，容易引发雷击跳闸事故。

此外，工作人员的疏忽大意、操作不当等也会导致雷击跳闸事故的发生。

2.防雷事故措施为了防止雷击跳闸事故的发生，我们需要采取一系列的防雷措施。

具体如下：（1）强化设备及绝缘检修为了避免因设备质量问题导致的雷击跳闸事故，需要定期对设备进行检修，确保设备质量及绝缘正常。

（2）科学规划输电线路科学规划输电线路，定期进行清理维护，是防止气象因素导致的雷击跳闸事故的有效措施。

（3）加强管理加强场所周边环境的管理，定期清理垃圾、杂物等，可以有效避免垃圾等杂物堆积引发雷击跳闸事故。

（4）加强人员培训加强工作人员的培训，提高工作人员的专业技能及责任意识，减少因工作人员的疏忽大意等因素导致的事故发生。

综上所述，防雷事故是重要的工作内容。

只有加强设备管理、科学规划输电线路、加强管理及人员培训措施等，才能有效预防雷击跳闸事故的发生，保障电力设备的正常运行，保障国家电网的供电，保护人民生命财产安全。

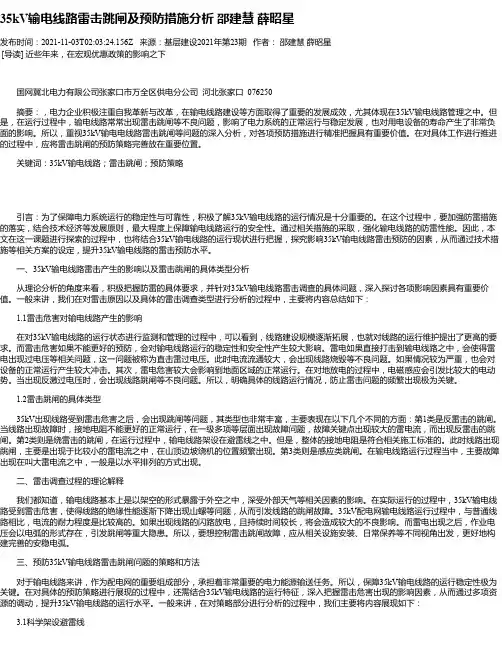

35kV输电线路雷击跳闸及预防措施分析邵建慧薛昭星发布时间：2021-11-03T02:03:24.156Z 来源：基层建设2021年第23期作者：邵建慧薛昭星[导读] 近些年来，在宏观优惠政策的影响之下国网冀北电力有限公司张家口市万全区供电分公司河北张家口 076250摘要：，电力企业积极注重自我革新与改革，在输电线路建设等方面取得了重要的发展成效，尤其体现在35kV输电线路管理之中。

但是，在运行过程中，输电线路常常出现雷击跳闸等不良问题，影响了电力系统的正常运行与稳定发展，也对用电设备的寿命产生了非常负面的影响。

所以，重视35kV输电电线路雷击跳闸等问题的深入分析，对各项预防措施进行精准把握具有重要价值。

在对具体工作进行推进的过程中，应将雷击跳闸的预防策略完善放在重要位置。

关键词：35kV输电线路；雷击跳闸；预防策略引言：为了保障电力系统运行的稳定性与可靠性，积极了解35kV输电线路的运行情况是十分重要的。

在这个过程中，要加强防雷措施的落实，结合技术经济等发展原则，最大程度上保障输电线路运行的安全性。

通过相关措施的采取，强化输电线路的防雷性能。

因此，本文在这一课题进行探索的过程中，也将结合35kV输电线路的运行现状进行把握，探究影响35kV输电线路雷击预防的因素，从而通过技术措施等相关方案的设定，提升35kV输电线路的雷击预防水平。

一、35kV输电线路雷击产生的影响以及雷击跳闸的具体类型分析从理论分析的角度来看，积极把握防雷的具体要求，并针对35kV输电线路雷击调查的具体问题，深入探讨各项影响因素具有重要价值。

一般来讲，我们在对雷击原因以及具体的雷击调查类型进行分析的过程中，主要将内容总结如下：1.1雷击危害对输电线路产生的影响在对35kV输电线路的运行状态进行监测和管理的过程中，可以看到，线路建设规模逐渐拓展，也就对线路的运行维护提出了更高的要求。

而雷击危害如果不能更好的预防，会对输电线路运行的稳定性和安全性产生较大影响。

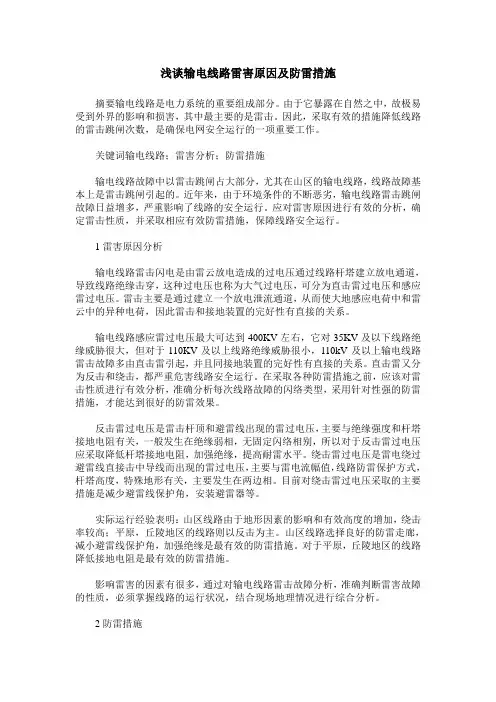

浅谈输电线路雷害原因及防雷措施摘要输电线路是电力系统的重要组成部分。

由于它暴露在自然之中，故极易受到外界的影响和损害，其中最主要的是雷击。

因此，采取有效的措施降低线路的雷击跳闸次数，是确保电网安全运行的一项重要工作。

关键词输电线路；雷害分析；防雷措施输电线路故障中以雷击跳闸占大部分，尤其在山区的输电线路，线路故障基本上是雷击跳闸引起的。

近年来，由于环境条件的不断恶劣，输电线路雷击跳闸故障日益增多，严重影响了线路的安全运行。

应对雷害原因进行有效的分析，确定雷击性质，并采取相应有效防雷措施，保障线路安全运行。

1雷害原因分析输电线路雷击闪电是由雷云放电造成的过电压通过线路杆塔建立放电通道，导致线路绝缘击穿，这种过电压也称为大气过电压，可分为直击雷过电压和感应雷过电压。

雷击主要是通过建立一个放电泄流通道，从而使大地感应电荷中和雷云中的异种电荷，因此雷击和接地装置的完好性有直接的关系。

输电线路感应雷过电压最大可达到400KV左右，它对35KV及以下线路绝缘威胁很大，但对于110KV及以上线路绝缘威胁很小，110kV及以上输电线路雷击故障多由直击雷引起，并且同接地装置的完好性有直接的关系。

直击雷又分为反击和绕击，都严重危害线路安全运行。

在采取各种防雷措施之前，应该对雷击性质进行有效分析，准确分析每次线路故障的闪络类型，采用针对性强的防雷措施，才能达到很好的防雷效果。

反击雷过电压是雷击杆顶和避雷线出现的雷过电压，主要与绝缘强度和杆塔接地电阻有关，一般发生在绝缘弱相，无固定闪络相别，所以对于反击雷过电压应采取降低杆塔接地电阻，加强绝缘，提高耐雷水平。

绕击雷过电压是雷电绕过避雷线直接击中导线而出现的雷过电压，主要与雷电流幅值，线路防雷保护方式，杆塔高度，特殊地形有关，主要发生在两边相。

目前对绕击雷过电压采取的主要措施是减少避雷线保护角，安装避雷器等。

实际运行经验表明：山区线路由于地形因素的影响和有效高度的增加，绕击率较高；平原，丘陵地区的线路则以反击为主。

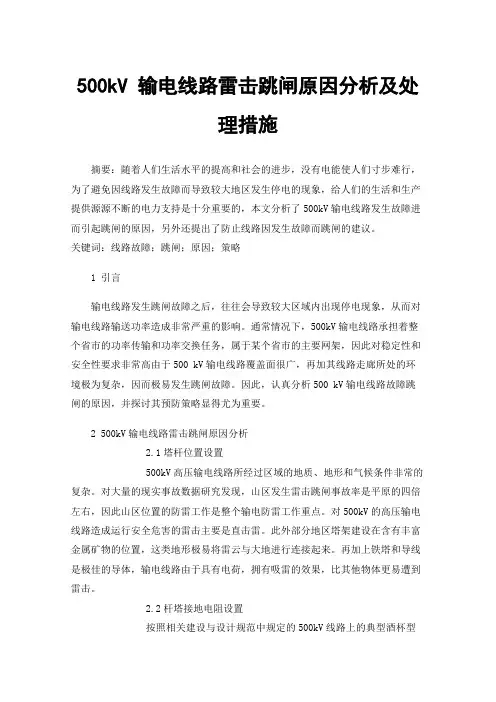

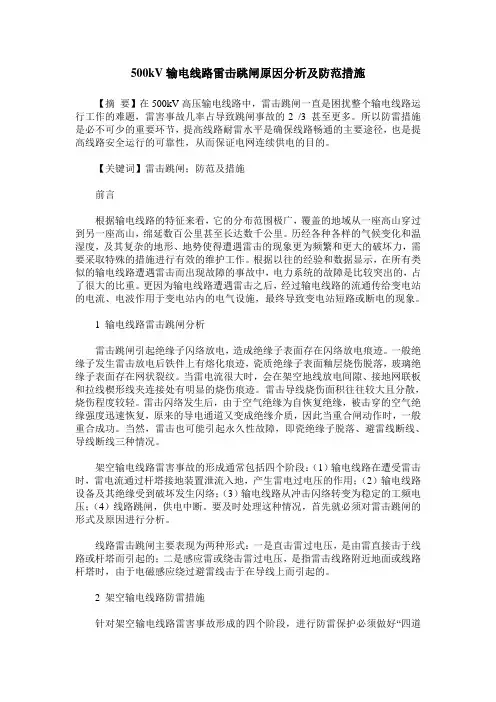

500kV 输电线路雷击跳闸原因分析及处理措施摘要：随着人们生活水平的提高和社会的进步，没有电能使人们寸步难行，为了避免因线路发生故障而导致较大地区发生停电的现象，给人们的生活和生产提供源源不断的电力支持是十分重要的，本文分析了500kV输电线路发生故障进而引起跳闸的原因，另外还提出了防止线路因发生故障而跳闸的建议。

关键词：线路故障；跳闸；原因；策略1 引言输电线路发生跳闸故障之后，往往会导致较大区域内出现停电现象，从而对输电线路输送功率造成非常严重的影响。

通常情况下，500kV输电线路承担着整个省市的功率传输和功率交换任务，属于某个省市的主要网架，因此对稳定性和安全性要求非常高由于500 kV输电线路覆盖面很广，再加其线路走廊所处的环境极为复杂，因而极易发生跳闸故障。

因此，认真分析500 kV输电线路故障跳闸的原因，并探讨其预防策略显得尤为重要。

2 500kV输电线路雷击跳闸原因分析2.1塔杆位置设置500kV高压输电线路所经过区域的地质、地形和气候条件非常的复杂。

对大量的现实事故数据研究发现，山区发生雷击跳闸事故率是平原的四倍左右，因此山区位置的防雷工作是整个输电防雷工作重点。

对500kV的高压输电线路造成运行安全危害的雷击主要是直击雷。

此外部分地区塔架建设在含有丰富金属矿物的位置，这类地形极易将雷云与大地进行连接起来。

再加上铁塔和导线是极佳的导体，输电线路由于具有电荷，拥有吸雷的效果，比其他物体更易遭到雷击。

2.2杆塔接地电阻设置按照相关建设与设计规范中规定的500kV线路上的典型酒杯型的杆塔尺寸和绝缘子的50%雷电冲击绝缘水平，进行试验，检验电阻对杆塔遭雷击的概率的影响，数据显示杆塔接地电阻增加，则线路遭到雷击的概率增加。

这是因为在实际的应用中，耐雷水平与线路中的电阻、导线避雷线耦合系数、导线地线耦合系数、分流系数、冲击接地电阻、杆塔电感、高度等有数学关系，经数学函数分析得出，随着输电线路接地电阻的增大，线路耐雷水平呈下降趋势。

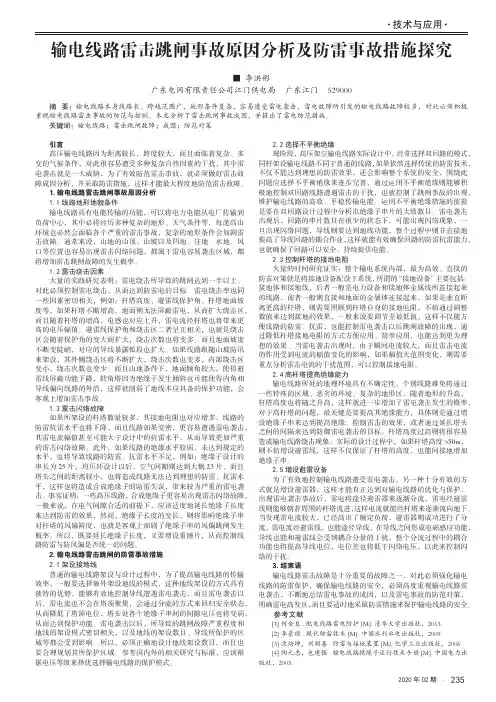

·技术与应用·输电线路雷击跳闸事故原因分析及防雷事故措施探究■李洪彬广东电网有限责任公司江门供电局 广东江门 529000摘 要：输电线路本身线路长、跨越范围广，地形条件复杂，容易遭受雷电袭击，雷电故障所引发的输电线路故障较多，对此必须积极重视输电线路雷击事故的防范与控制。

本文分析了雷击跳闸事故成因，并提出了雷电防范措施。

关键词：输电线路；雷击跳闸故障；成因；防范对策引言高压输电线路因为距离较长，跨度较大，而且面临着复杂、多变的气候条件，对此很容易遭受多种复杂自然因素的干扰，其中雷电袭击就是一大威胁，为了有效防范雷击事故，就必须做好雷击故障成因分析，并采取防雷措施，这样才能最大程度地防范雷击故障。

1.输电线路雷击跳闸事故原因分析1.1线路地形地貌条件输电线路具有电能传输的功能，可以将电力电能从电厂传输到负荷中心，其中必将经历多种复杂的地形、天气条件等，每逢高山环境也必然会面临各个严重的雷击事故，复杂的地形条件会加剧雷击故障。

通常来说，山地的山顶、山坡以及凹地、洼地、水地、风口等位置也容易出现雷击闪络问题，都属于雷电容易袭击区域，都将增加雷击跳闸故障的发生概率。

1.2雷击绕击因素大量的实践研究表明：雷电绕击所导致的跳闸达到一半以上。

对此必须控制雷电绕击，从而达到防雷电的目标。

雷电绕击率也同一些因素密切相关，例如：杆塔高度、避雷线保护角、杆塔地面坡度等，如果杆塔不断增高，地面则无法屏蔽雷电，从而扩大绕击区，而且随着杆塔的增高，电感也对应上升，雷电流经杆塔也将带来更高的电压幅值。

避雷线保护角和绕击区二者呈正相关，也就是绕击区会随着保护角的变大而扩大，绕击次数也将变多。

而且地面坡度不断变陡峭，对应的导线暴露弧段也扩大。

如果线路跟随山坡防汛来架设，其外侧绕击区将不断扩大，绕击次数也变多，内部绕击区变小，绕击次数也变少。

而且山地条件下，地面倾角较大，使得避雷线屏蔽功能下降，转角塔因为绝缘子发生倾斜也可能使得内角相导线偏向线路的外沿，这样就削弱了地线本应具备的保护功能，会客观上增加雷击事故。
