配网输电线路雷击跳闸故障及对策分析

输电线路雷击跳闸故障分析及措施摘要：高压输电线路具有输送距离长，沿线地形地貌跨度变化大和气象条件复杂等特点，遭受雷击的概率较高，直接影响电网正常运行。

雷击引起的线路跳闸事故占据日益主要的地位，不仅影响线路、设备的正常运行，而且极大地影响了日常的生产、生活。

本文分析了雷击跳闸故障，并介绍总结了各种防雷措施，以提高架空输电线路的耐雷水平。

关键词：输电线路；雷击跳闸；防雷措施1线路雷击跳闸故障分析1.1线路雷击跳闸率的计算以雷击有避雷线线路的跳闸为例。

在下列情况下，线路将要跳闸:（1）雷击杆塔顶部发生闪络并建立电弧；（2）雷绕过避雷线击于导线发生闪络并建立电弧。

运行经验证明，雷击避雷线的档距中间且与导线发生闪络引起跳闸的情况是极罕见的，可不予考虑。

雷绕击导线时，耐雷水平I2可由下式求出：I2=u50%/100，有避雷线线路的跳闸率可按下式计算:N=NLη（gP1+PαP2）式中：N为跳闸率，次/（100km.a）；I 为雷电流幅值，η为建弧率；g为击杆率；P1为超过雷击杆塔顶部时耐雷水平的雷电流概率；P2为超过雷绕击导线时耐雷水平的雷电流概率；Pa为绕击率(包括平原和山区)。

击杆率g与避雷线根数和地形有关，一般可采用表1所列数据。

1.2线路反击雷分析雷击杆、塔顶部或避雷线时，雷电电流流过塔体和接地体，使杆塔电位升高，同时在相导线上产生感应过电压。

杆塔上绝缘承受的过电压最大值为（1）：如u1.i.m大于绝缘子串的50%冲击放电电压u50%，则发生闪络。

取u1.i.m=u50%，即可求出雷击杆塔顶部时的耐雷水平I1，如取固定波头长度τt=2.6μs,则a=I1/2.6,此时耐雷水平为（2）：式中：u50%为绝缘子串50%冲击闪络电压，k为导线线间耦合系数，k0为导线与地线间的耦合系数，β为杆塔分流系数，Ri杆塔冲击接地电阻，Lt为杆塔电感，hg为地线平均高度，hc为导线平均高度，ht为杆塔高度，ha为横担对地高度。

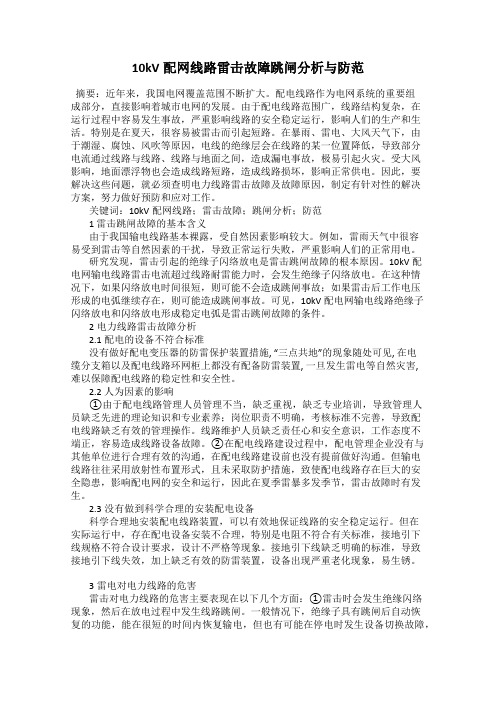

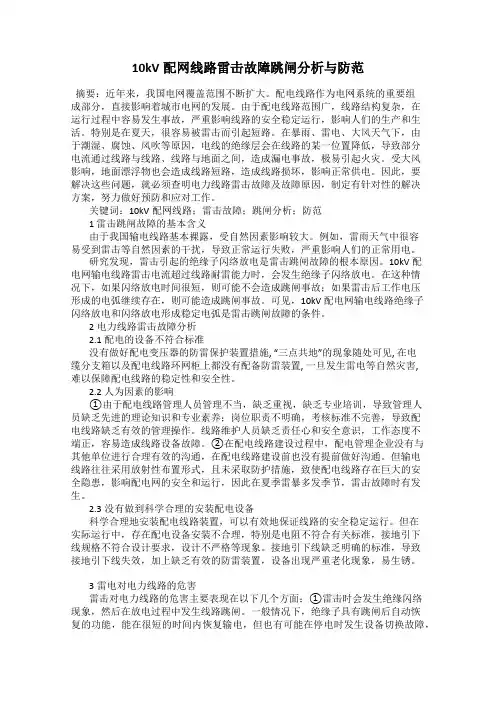

10kV配网线路雷击故障跳闸分析与防范摘要：近年来，我国电网覆盖范围不断扩大。

配电线路作为电网系统的重要组成部分，直接影响着城市电网的发展。

由于配电线路范围广，线路结构复杂，在运行过程中容易发生事故，严重影响线路的安全稳定运行，影响人们的生产和生活。

特别是在夏天，很容易被雷击而引起短路。

在暴雨、雷电、大风天气下，由于潮湿、腐蚀、风吹等原因，电线的绝缘层会在线路的某一位置降低，导致部分电流通过线路与线路、线路与地面之间，造成漏电事故，极易引起火灾。

受大风影响，地面漂浮物也会造成线路短路，造成线路损坏，影响正常供电。

因此，要解决这些问题，就必须查明电力线路雷击故障及故障原因，制定有针对性的解决方案，努力做好预防和应对工作。

关键词：10kV配网线路；雷击故障；跳闸分析；防范1 雷击跳闸故障的基本含义由于我国输电线路基本裸露，受自然因素影响较大。

例如，雷雨天气中很容易受到雷击等自然因素的干扰，导致正常运行失败，严重影响人们的正常用电。

研究发现，雷击引起的绝缘子闪络放电是雷击跳闸故障的根本原因。

10kV配电网输电线路雷击电流超过线路耐雷能力时，会发生绝缘子闪络放电。

在这种情况下，如果闪络放电时间很短，则可能不会造成跳闸事故；如果雷击后工作电压形成的电弧继续存在，则可能造成跳闸事故。

可见，10kV配电网输电线路绝缘子闪络放电和闪络放电形成稳定电弧是雷击跳闸故障的条件。

2电力线路雷击故障分析2.1配电的设备不符合标准没有做好配电变压器的防雷保护装置措施, “三点共地”的现象随处可见, 在电缆分支箱以及配电线路环网柜上都没有配备防雷装置, 一旦发生雷电等自然灾害,难以保障配电线路的稳定性和安全性。

2.2 人为因素的影响①由于配电线路管理人员管理不当，缺乏重视，缺乏专业培训，导致管理人员缺乏先进的理论知识和专业素养；岗位职责不明确，考核标准不完善，导致配电线路缺乏有效的管理操作。

线路维护人员缺乏责任心和安全意识，工作态度不端正，容易造成线路设备故障。

输电线路雷击跳闸故障及防范技术分析摘要：输电线路作为电力系统中必不可少的一部分，它的正常工作直接会影响到整个电力系统的电能输送情况，尤其是在输电线路受到雷击后，会出现非常严重的故障，例如线路短路不能正常供电，甚至还会发生火灾等。

基于此，本篇文章对输电线路雷击跳闸故障及防范技术进行分析，以供参考。

关键词：输电线路；雷击跳闸故障；防范技术引言输电线路架设地点相对复杂，受地形、气候等因素的影响，在雷雨天气易受到雷电干扰，严重时发生雷击跳闸故障，影响线路正常运行并带来一定的经济财产损失。

为强化超输电线路防雷能力，有必要对雷击跳闸故障防范措施进行总结。

一、输电线路遭受雷击的影响对于整个供电系统中的输电线路而言，雷击现象对整个系统会产生非常大的影响，尤其是常用的220kV的输电线路，如果该输电线路受到雷击的影响，那么就会出现更多的故障，其中包括以下几种：一是输电线路的跳闸现象；二是连接在一起的电气设备会受到雷击而损坏；三是出现绝缘子的闪络异常，甚至在有些时候还会威胁到人们的生命财产安全。

如果实际的输电线路是在山区或者人口较少的交通不便利地区，如果输电线路出现雷击的现象就会非常难以查找故障所在地，严重影响人们的生产生活用电。

另外，输电线路遭受雷击一般都是在比较恶劣的天气条件下，而且在雨季遭受雷击还非常容易造成大树的倾倒，这种情况下如果不尽快采取合理的解决措施，就会出现连线现象，甚至还会电击到路过的行人，危及人们的生命安全。

二、输电线路的雷击跳闸事故原因（一）避雷装置安装质量不过关氧化避雷器是大部分配电线路用以预防雷击的选择措施，但由于目前输电线路大多都是以架空形式且布设范围较广，无法做到将避雷器配备到所有的线路上去，导致部分配电线路易引发雷击。

除此之外，有些避雷器本身质量也不过关，即便安装了避雷器，也依旧无法较好地防范雷击伤害。

（二）输电线路的地理位置不利于防雷地理环境也会对避雷器的效果带来影响。

广东地区地形复杂，杆塔多设置在山头或迎风坡，线路的布设复杂、跨度大，导致防雷接地装置难以安置，因此接地极与接地电阻发挥不了作用。

10千伏配网雷击故障分析及防范对策10千伏配电网是电力系统中不可缺少的组成部分，它直接关系到用电客户是否能够使用安全可靠的电能。

由于长期处于露天运行，又具有点多、线长、面广，结线方式复杂多变等特点，因此在运行中10千伏线路遭受到雷击故障事故频频发生，这不仅严重影响了配电网供电的可靠性和安全性，也影响了人民群众的正常生产和生活用电，造成了巨大的经济损失。

本文结合线路历史雷害情况，对南安地区配网线路的地形地貌特性、雷电活动情况、线路雷害情况进行了讨论、分析，找出雷害事故频发的原因，寻求配网防雷保护的措施和技术改造方法，提出适用于配电网防雷技术的优化措施。

标签：配电线路；故障分析；防范对策一、南安地区10千伏配网雷击故障分析2013年5月20日16时50分左右，一场突如其来的雷电冰雹雨倾泻而下，国网南安市供电公司调度中心电话不断告急：10千伏直供线跳闸、10千伏西上线跳闸、10千伏埔尾线跳闸、10千伏凤坡线跳闸、10千伏仙都线跳闸……经过现场仔细勘察，故障确定为10千伏蓬山支线蓬岛8#变台A相和C相线路避雷器被雷击穿，导致A、C相失地，线路跳闸。

同时也造成了诗山辖区10千伏西上线雷击跳闸，导致该馈线全线停电。

经统计，2013年，国网南安市供电公司10千伏线路一类故障共799条次，引起配电线路故障的主要原因为自然灾害、外力因素及用户影响，其中自然灾害引起的276起，占34.54%，雷害是自然灾害的主要原因，占58.3%；用户设备原因引起的有220起，占27%；外力因素引起的有180起，占23%；运行维护原因引起的23起，占3%。

设备老化引起的有23起，占3%。

详细故障类型见下页表：从表中所示，配电线路遭受自然灾害造成故障共有276起，其中雷击引起161起，可见自然灾害影响主要为雷击。

南安地处东南沿海，地形较为复杂，包括山区、半山区以及沿海地域。

该公司管辖配电线路长4323公里，具有分布广、支路多等特点，绝大部分采用裸导线架设的架空线路，由于中北部部分线路处在易雷区，雷害较重，经常引起雷击跳闸和断线情况。

输电线路雷击跳闸故障及防范技术分析摘要：当前高压输电线路已经作为主要的运送电的重要手段之一。

因此，高压输电线路的安全非常重要。

本篇论文着重讲述了输电线路雷被雷击而造成跳闸的原因和面对这种状况要怎样应对。

输电线路运转过程中会出现被雷击的作用，假如线路遭受雷击影响后易出现跳闸的情景，供电的稳定性与连接性会受到影响。

因此要结合输电线路运转的特殊性和事故的特别之处选择相对应的防雷方式。

关键词：高压输电线路；雷击跳闸；防范1 序言基于输电线路涉及领域较大，要跨越许多不同的地域。

在雷击影响大的地方，输电线路更容易受到雷击的作用出现跳闸的故障，输电的稳定性与连接性会遭受到不同程度的破坏。

输电线路防雷技术是电力系统建设过程中较为常见的防雷技术,对于保证电网安全稳定运行,确保电力持续可靠供应具有重要意义。

在雷电活动频繁地区,加强做好防雷工作一直以来都是电力系统的重要工作内容,对于防雷技术的研究也得到了电力系统的高度重视。

所以有必要联系输电线路所遭受的雷击跳闸故障的特殊性采取相对应的防雷举措，保护输电线路避免出现损伤，把因为雷击而出现的经济上的损失控制在最小范围内。

2 输电线路为何出现雷击跳闸通过相应的调查显示，雷击主要和绝缘子电线摩擦出现的送电的压力相关，和出现雷击后电流的大小有关系，并且跟杆塔自身的接触地面的阻碍大小有关系。

所以要全方位的解析输电线路激发雷击跳闸的最主要因素，根据故障出现的原因制做防雷保护举措。

雷击出现的地方地形比较繁复，例如位于风口或者山谷等险峻地带，这些地方容易遭受天气的作用。

由于雷击地方情况的特别性，雷击的出现概率较大。

输电线路的杆塔要求保障稳当的绝缘能力，假如绝缘数值减少容易遭到雷击的影响浸染。

目前受到技术进步的影响，杆塔的绝缘功效有了大面积的提高，然而因为杆塔有着附属设备，例如：杆塔显示牌、防雷设备、防鸟设备等，假如这些设备的绝缘性能差，杆塔容易遭受到雷击的影响，尤其是绝缘性能差的区域会遭受到雷击后容易出现跳闸现象。

输电线路雷击跳闸故障及防范措施摘要：通常，输电线路在运行中不可避免会出现雷击跳闸故障，这样就会导致输电线路被损坏，影响整个电力系统的运行。

因此，在这种情况下，供电企业必须要采取有效的措施来科学防范输电线路出现雷击跳闸故障，这是尤为重要的。

基于此，本文从输电线路雷击跳闸故障的主要原因、输电线路雷击带来的危害、输电线路雷击防护的关键技术以及输电线路雷击跳闸故障的有效防范措施四个方面进行详细分析，以供大家学习和参考。

关键词：输电线路；雷击跳闸故障；防范；措施输电线路因为覆盖范围相当大，必须要跨越很多区域。

在雷击多发的区域，输电线路很有可能受到雷击引起跳闸故障，也会降低输电的稳定性以及可靠性。

因此，作为供电企业，应该根据输电线路雷击跳闸故障的特征，制定有效的防雷措施，加强输电线路的保护，避免其受到损坏，而且尽可能将由于雷击而造成的经济损失及社会影响控制在最小化。

一、输电线路雷击跳闸故障的主要原因一般来说，输电线路雷击跳闸故障的原因可以分成两种，一种是内因，另一种是外因。

首先，就内因来讲，其主要包括输电线路本身的设计缺乏合理性、杆塔接地电阻不符合标准要求、线路绝缘子出现老化等自身防雷措施有待完善。

其次，就外因来讲，其主要包括输电线路处于恶劣的环境、接地土壤率不一样等等[1]。

同时，输电线路雷击跳闸故障的发生也与其他方面相关，比如：输电线路的排列方法以及杆塔的高度等等。

雷击跳闸故障往往是输电线路的导线以及杆塔等等遭受雷击，在雷击过电压的作用下输电线路必定会产生很大雷击电流以及雷击过电压，如果线路的防雷措施不足或者没有显著的避雷效果，就会导致线路绝缘子击穿甚至输电线路断线，造成线路跳闸保护动作。

二、输电线路雷击带来的危害一般来说，输电线路雷击的危害有很多，比如：设备毁坏以及线路跳闸等等。

设备毁坏具体表现在雷击过电压导致绝缘子被击穿以及闪络，甚至导致绝缘子串炸裂以及线路烧毁。

线路跳闸往往是雷电感应形成雷击电流，造成输电线路出现单相接地以及相间短路，导致输电线路保护跳闸，系统稳定性受到损坏等等。

配网输电线路雷击跳闸故障分析摘要：近些年来，我国电网的规模不断扩大，因为雷击而引起的输电线路运行故障问题越来越多，每年都有因为雷击而引发的停电事故，影响了输电线路设备的安全运行，造成了严重的经济损失。

配网输电线路防雷是一项重要的工作，它关系到配网整体的安全、状态稳定，甚至可能影响到配网系统的运转周期。

文章对配网输电线路雷击跳闸故障进行了分析，提出了防雷措施，以供参考。

关键词：输电线路；雷击；防雷引言虽然配网的安全性能不断提高，还存在着较多的线路跳闸故障问题，特别是因为雷击事故而导致的线路跳闸。

在所有的电力线路跳闸故障中由于雷击而引发的跳闸故障占到了非常高的比例，其容易导致电网出现大面积的停电，使人们的正常生活和工农业生产受到不利影响，因此必须要不断地强化输电线路的防雷水平。

只有做好防雷保护，减少雷电的威胁，加大配网防雷治理力度，才能为配网创造一个良好的运行氛围，创造出预期的经济效益。

1配网输电线路雷击跳闸故障分析电力系统输电线暴露在距离地面20米—60米的高空当中，是我国许多省市发电厂、用电负荷中心相连接的桥梁，是输送电的主要渠道，关系着国家经济的未来发展。

输电线路雷击跳闸故障产生的原因：一是由于雷电自身的高电压，二是与输电线路的抗雷设备及相关装置的基本性能有关。

雷击性质在雷电灾害中也有不同的定义，其中包括反击和绕击等，接地电阻过高，并且绝缘能力较弱的情况下都会产生实质性的灾害，线路上的基本防雷装置与防雷设施不够完善，缺少相应的保护能力，并且在建设输电线路的时候缺少对于地质因素的实地考察，没有将输电线路与其基本实际环境结合起来。

输电线路一旦遭遇雷击就会产生跳闸甚至不能使用，由此产生相应的电网事故，影响电网的基本运维，也会在一定程度上产生很大的经济损失。

输电线路因雷击引起的故障跳闸频繁发生，故线路的防雷工作日益受到各级电力部门的高度重视。

在此背景下，我们通过对雷电情况和雷击类型分析，研究重点防雷线路和重点防雷杆塔，论证了可行性防雷方案，确定了以接地装置整治、安装杆塔避雷器为主要内容的防雷方案并实施完成。

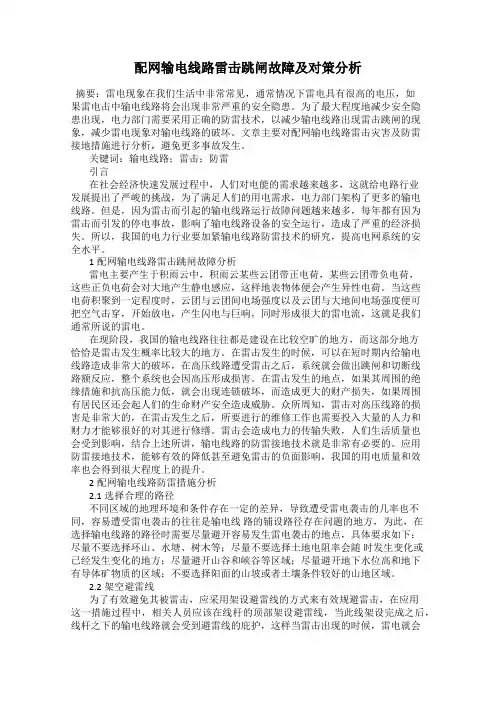

配网输电线路雷击跳闸故障及对策分析摘要：雷电现象在我们生活中非常常见，通常情况下雷电具有很高的电压，如果雷电击中输电线路将会出现非常严重的安全隐患。

为了最大程度地减少安全隐患出现，电力部门需要采用正确的防雷技术，以减少输电线路出现雷击跳闸的现象，减少雷电现象对输电线路的破坏。

文章主要对配网输电线路雷击灾害及防雷接地措施进行分析，避免更多事故发生。

关键词：输电线路；雷击；防雷引言在社会经济快速发展过程中，人们对电能的需求越来越多，这就给电路行业发展提出了严峻的挑战，为了满足人们的用电需求，电力部门架构了更多的输电线路。

但是，因为雷击而引起的输电线路运行故障问题越来越多，每年都有因为雷击而引发的停电事故，影响了输电线路设备的安全运行，造成了严重的经济损失。

所以，我国的电力行业要加紧输电线路防雷技术的研究，提高电网系统的安全水平。

1配网输电线路雷击跳闸故障分析雷电主要产生于积雨云中，积雨云某些云团带正电荷，某些云团带负电荷，这些正负电荷会对大地产生静电感应，这样地表物体便会产生异性电荷。

当这些电荷积聚到一定程度时，云团与云团间电场强度以及云团与大地间电场强度便可把空气击穿，开始放电，产生闪电与巨响，同时形成很大的雷电流，这就是我们通常所说的雷电。

在现阶段，我国的输电线路往往都是建设在比较空旷的地方，而这部分地方恰恰是雷击发生概率比较大的地方。

在雷击发生的时候，可以在短时期内给输电线路造成非常大的破坏，在高压线路遭受雷击之后，系统就会做出跳闸和切断线路额反应，整个系统也会因高压形成损害。

在雷击发生的地点，如果其周围的绝缘措施和抗高压能力低，就会出现连锁破坏，而造成更大的财产损失，如果周围有居民区还会起人们的生命财产安全造成威胁。

众所周知，雷击对高压线路的损害是非常大的，在雷击发生之后，所要进行的维修工作也需要投入大量的人力和财力才能够很好的对其进行修缮。

雷击会造成电力的传输失败，人们生活质量也会受到影响，结合上述所讲，输电线路的防雷接地技术就是非常有必要的。

输电线路雷击故障的防护措施分析首先，针对输电线路雷击故障，引入防雷装置是必不可少的。

防雷装置主要由闪络器、接地装置和避雷针等组成。

闪络器能够将浮电位释放到大地上，防止雷电通过设备或线路流入地方电劢。

接地装置能够使系统设备、金属构架、设备房等与地之间导通，形成一个良好的大地接点，从而使雷电通过大地排除。

避雷针则分散雷电的能量，减少雷击的概率。

通过引入这些防雷装置，可以有效地减少雷击故障的发生，提高输电线路设备的安全性。

其次，应加强对输电线路设备的维护和检测工作。

定期进行设备的检查和维护，发现设备存在的潜在故障问题，并及时处理，是预防雷击故障的重要措施之一、通过使用红外热成像仪等设备，对线路设备进行定期的热成像检测，可以发现设备存在的潜在故障问题，如接触不良、绝缘老化等，及时进行维修和更换，减少雷击故障的发生。

此外，合理的线路布置和线路设计也是预防雷击故障的重要因素。

合理的线路布置可以减少雷电对输电线路的冲击程度，降低雷击故障的概率。

另外，合理的线路设计也可以减少雷电对设备和系统的影响，从而提高电力系统的稳定性。

例如，合理的避雷子站布置可以使雷电不易击中设备，减少雷击故障的发生。

此外，对于重要的输电线路，还可以采取无线遥测监测系统进行实时监测。

该系统可以通过无线电信号将线路的状态信息传送到监测中心，及时发现恶劣天气下可能导致雷击故障的情况，采取相应的应对措施，防止事故的发生。

最后，加强人员培训和安全教育也是预防雷击故障的重要环节。

员工应具备基本的防雷知识，了解防雷装置的工作原理和使用方法，掌握事故应急处理的方法，并定期进行相关的培训与演练，提高员工的应急处理能力。

此外，还需要加强对操作人员的安全教育，提高他们的安全意识和责任意识，防止因人为操作不当导致的雷击事故。

综上所述，输电线路雷击故障的防护措施主要包括引入防雷装置、加强设备维护和检测、合理的线路布置和设计、无线遥测监测系统以及加强人员培训和安全教育等。

浅析配网线路雷击故障及相关对策摘要：雷击会对设备带来破坏，还会影响整个供电系统的正常运行，，因此需要采取措施降低输电线路雷击事故。

文章主要对配网线路雷击故障及相关对策进行了可分析探讨。

关键词：配网；线路；雷击故障引言雷电属于一种自然现象，具有不可避免性，所以需要加强输电线路的防雷措施，高度重视线路的防雷工作，根据线路的自身特点，制定科学、可行的防雷措施，从而有效地确保高压输电线路运行的安全性，确保电能稳定、高效的供应。

1.配网线路雷击故障概述1.1雷电的产生及危害分析雷电是一种最常见的自然现象，然而对其形成的原因，始终没有统一的说法。

目前，普遍认为它是大气中的饱和水蒸气遇冷形成水滴，该水滴在强烈的上升气流冲击下被分解成带有不同电荷的水滴，不同的水滴重新组合，进而形成了带有不同电荷的两种水气团，即雷云，当不同电荷的雷云将空气间隙击穿放电时，就会发生所谓的雷电。

雷电放电的一瞬间产生的能量是巨大的，除此之外，其放电时间非常短（主放电时间通常只有30～50us），所以，雷电会释放出极大的能量和电流，而这些释放出来的能量和电流会对设备和线路造成很大的损害。

雷电通常包括感应雷和直击雷，直击雷直接作用于线路和设备，使其严重受损；而感应雷则会间接通过设备周围感应出的高电压对设备和周边线路的安全造成破坏，进而影响设备的稳定运行。

1.2线路雷击故障原因分析大多数配电线路暴露在户外，很容易遭受雷击，而以下几种原因又加剧了雷击配电线路引发跳闸的可能性，具体有以下几点：一是，部分线路的铁塔、开关、配电变压器等设备的接地线往往会出现被盗的情况，这使得线路和设备无法得到有效的保护。

另外，被盗的接地线无法及时接上也大大增加了雷击线路和设备的概率。

二是，由于10kV低压配网线路上方多处有110kV以上的高压线路交叉跨越，高电压等级的线路从远处带来雷电，而10kV低压线路本身的防雷设计比110kV及以上电压等级的线路要低得多，所以，其防御雷电的能力明显下降，并会显得较为脆弱，因而会经常受到雷击。
