钛酸钡制备方法指化学共沉淀法

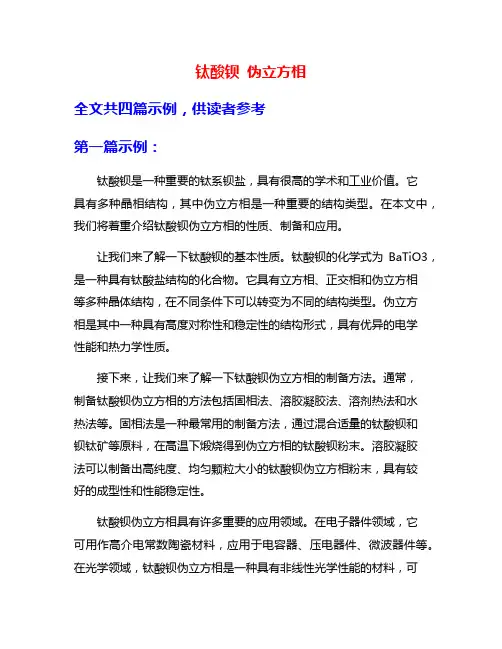

钛酸钡伪立方相全文共四篇示例，供读者参考第一篇示例：钛酸钡是一种重要的钛系钡盐，具有很高的学术和工业价值。

它具有多种晶相结构，其中伪立方相是一种重要的结构类型。

在本文中，我们将着重介绍钛酸钡伪立方相的性质、制备和应用。

让我们来了解一下钛酸钡的基本性质。

钛酸钡的化学式为BaTiO3，是一种具有钛酸盐结构的化合物。

它具有立方相、正交相和伪立方相等多种晶体结构，在不同条件下可以转变为不同的结构类型。

伪立方相是其中一种具有高度对称性和稳定性的结构形式，具有优异的电学性能和热力学性质。

接下来，让我们来了解一下钛酸钡伪立方相的制备方法。

通常，制备钛酸钡伪立方相的方法包括固相法、溶胶凝胶法、溶剂热法和水热法等。

固相法是一种最常用的制备方法，通过混合适量的钛酸钡和钡钛矿等原料，在高温下煅烧得到伪立方相的钛酸钡粉末。

溶胶凝胶法可以制备出高纯度、均匀颗粒大小的钛酸钡伪立方相粉末，具有较好的成型性和性能稳定性。

钛酸钡伪立方相具有许多重要的应用领域。

在电子器件领域，它可用作高介电常数陶瓷材料，应用于电容器、压电器件、微波器件等。

在光学领域，钛酸钡伪立方相是一种具有非线性光学性能的材料，可用于光学增益介质、激光器组件等。

在催化领域，钛酸钡伪立方相可用作催化剂，具有较好的催化活性和选择性，广泛应用于氧化还原反应、羟基化反应等。

钛酸钡伪立方相是一种具有重要意义的钛系钡盐材料，具有优异的性能和应用潜力。

通过深入研究其结构、性质和制备方法，可以更好地发挥其在电子器件、光学器件、催化剂等领域的应用价值，促进相关领域的技术进步和产业发展。

希望未来能有更多的研究人员投入到钛酸钡伪立方相的研究中，推动其在科技创新和产业转型中的应用。

【注：本文中的内容仅为介绍钛酸钡伪立方相的基本知识，具体研究和应用需结合实际情况进行。

】第二篇示例：钛酸钡是一种重要的具有优良光、电学性能的无机材料，常见的晶相包括钛酸钡的伪立方相。

本文将就钛酸钡的伪立方相进行详细介绍。

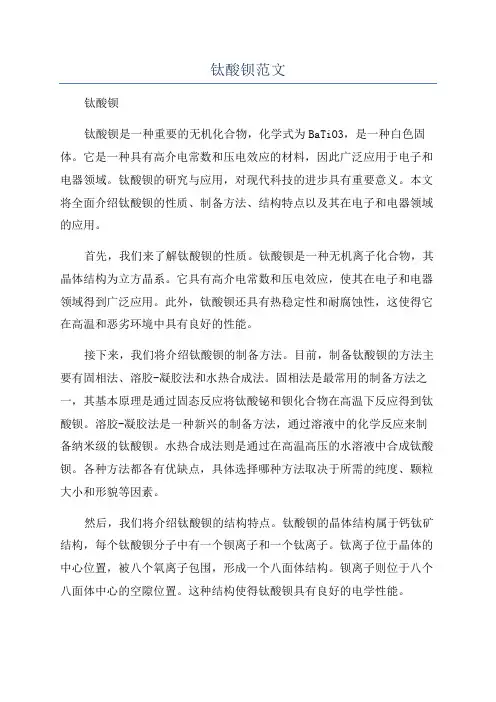

钛酸钡范文钛酸钡钛酸钡是一种重要的无机化合物，化学式为BaTiO3，是一种白色固体。

它是一种具有高介电常数和压电效应的材料，因此广泛应用于电子和电器领域。

钛酸钡的研究与应用，对现代科技的进步具有重要意义。

本文将全面介绍钛酸钡的性质、制备方法、结构特点以及其在电子和电器领域的应用。

首先，我们来了解钛酸钡的性质。

钛酸钡是一种无机离子化合物，其晶体结构为立方晶系。

它具有高介电常数和压电效应，使其在电子和电器领域得到广泛应用。

此外，钛酸钡还具有热稳定性和耐腐蚀性，这使得它在高温和恶劣环境中具有良好的性能。

接下来，我们将介绍钛酸钡的制备方法。

目前，制备钛酸钡的方法主要有固相法、溶胶-凝胶法和水热合成法。

固相法是最常用的制备方法之一，其基本原理是通过固态反应将钛酸铋和钡化合物在高温下反应得到钛酸钡。

溶胶-凝胶法是一种新兴的制备方法，通过溶液中的化学反应来制备纳米级的钛酸钡。

水热合成法则是通过在高温高压的水溶液中合成钛酸钡。

各种方法都各有优缺点，具体选择哪种方法取决于所需的纯度、颗粒大小和形貌等因素。

然后，我们将介绍钛酸钡的结构特点。

钛酸钡的晶体结构属于钙钛矿结构，每个钛酸钡分子中有一个钡离子和一个钛离子。

钛离子位于晶体的中心位置，被八个氧离子包围，形成一个八面体结构。

钡离子则位于八个八面体中心的空隙位置。

这种结构使得钛酸钡具有良好的电学性能。

最后，我们将讨论钛酸钡在电子和电器领域的应用。

由于钛酸钡具有高介电常数和压电效应，可以用于制备电容器、压电陶瓷和谐振器等电子元件。

在电容器中使用钛酸钡可以提高其电容量和稳定性。

同时，钛酸钡还可以用于制备压电陶瓷，广泛应用于声波发生器、传感器和振动马达等领域。

此外，钛酸钡还可以应用于光电器件、电子存储器和光学传感器等领域，这些应用有助于提高电子器件的性能。

总结起来，钛酸钡是一种重要的无机化合物，具有高介电常数和压电效应。

本文全面介绍了钛酸钡的性质、制备方法、结构特点以及其在电子和电器领域的应用。

钛酸钡生产工艺
钛酸钡是一种重要的无机化工原料，主要用于制备电子陶瓷材料、电容器等。

下面介绍钛酸钡的生产工艺。

钛酸钡的生产工艺主要包括钛酸的制备和钛酸与氧化钡反应制备钛酸钡两个步骤。

首先，钛酸的制备。

钛酸可通过钛酸酯的水解反应制备得到。

一般将钛酸酯溶解在适量的有机溶剂中，加入适量的氢氧化钠或氢氧化铵作为催化剂，然后进行加热反应。

反应结束后，用水稀释并过滤得到钛酸。

然后，将制备好的钛酸与氧化钡反应制备钛酸钡。

反应一般在高温下进行，首先将钛酸和氧化钡混合均匀，然后放入高温炉中加热。

反应过程中，钛酸与氧化钡发生化学反应生成钛酸钡。

反应结束后，将产物冷却并过滤，然后用水洗涤去除杂质，最后将产物干燥得到钛酸钡。

在实际生产中，为了提高反应效率和产物纯度，还可以采用其他一些辅助工艺。

例如，在钛酸制备过程中可以控制反应温度、反应时间和酸碱度，以调节钛酸的晶型和晶粒大小。

在钛酸与氧化钡反应过程中，可以在反应体系中添加一些助剂，如硝酸铜、硝酸镁等，以促进反应的进行并优化产物的性能。

总结起来，钛酸钡的生产工艺包括钛酸的制备和钛酸与氧化钡反应制备钛酸钡两个步骤。

通过控制反应条件和添加助剂等辅助工艺，可以提高反应效率和产物的纯度。

除了上述介绍的主
要工艺，钛酸钡生产过程中还可以根据具体需求进行调整和改进，以满足不同领域的应用要求。

0前言BaTiO3是一种制造PTC、电子滤波器等电子元件的强介电材料，具有十分广阔的应用前景。

随着电子产业的不断发展，对纳米BaTiO3粉体的制备要求越来越高。

我国钛酸钡粉体的制备工艺在许多方面不及处于世界领先水平的美国与日本［2］，但我国学者已经取得一定进展。

本文综述了主要制备方法。

1固相法固相法是最为传统的制备方法[3]，于1964年试验成功。

烧结法是组成钛酸钡的各种金属元素的氧化物或他们的酸性盐混合、磨细，下一步在1100℃经固相反应得到所需粉体。

固相烧结法具有工艺简单、设备可靠、方法成熟等优点。

但是所得粉体无法到达高纯、均匀、粒径分布小、不易团聚等要求。

2液相法2.1水热法水热法是在压力容器中，将含Ba和Ti的前驱体水浆体进行反应制得钛酸钡粉体的方法。

由于早期使用的钛化合物活性差，需要在380-500℃，30-50MPa的压力下进行反应，高压高温为制备技术的应用带来了障碍。

冯秀丽等［5］以廉价的氢氧化钡和偏钛酸为原料，按比例加入蒸馏水，在集热式恒温加热磁力搅拌仪加热搅拌。

一段时间后将产物酸洗、水洗、醇洗，在烘箱中烘干，最后在研钵研磨得钛酸钡粉体。

反应机理为：H2TiO3，+Ba(OH)2==BaTiO3+2H2O。

通过对原料钡钛比、反应时间、反应温度等条件进行研究，得出常压水热法钛酸钡粉体的最佳制备条件为反应原料的钡钛比为1.4，反应温度是100℃，反应时间为6h，溶液pH为12。

所制备出的钛酸钡粉体为立方相，粉体一次平均粒径为40.9nm。

R·Roy提出了微波与水热结合技术，并成功利用此法合成了多种氧化物陶瓷和粉体材料［6-9］。

此法能在极短的时间内使温度上升至结晶温度，沉淀凝胶快速溶解然后均匀成核，缩短了结晶时间，节约了能量。

付乌有等[10]采用微波-水热法制备了纳米钛酸钡粉体，并用TEM 等手段对晶体结构和形貌进行了研究，得出结论：利用微波-水热法可以在60-160℃的条件下制得粒径20-30nm的纳米钛酸钡晶体，并且在一定范围内纳米晶体的介电常数具有比较好的稳定性。

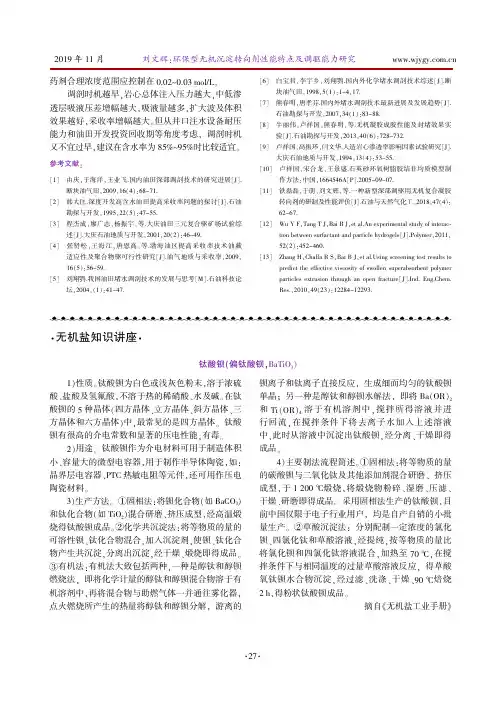

药剂合理浓度范围应控制在0.02~0.03mol/L。

调剖时机越早,岩心总体注入压力越大,中低渗透层吸液压差增幅越大,吸液量越多,扩大波及体积效果越好,采收率增幅越大。

但从井口注水设备耐压能力和油田开发投资回收期等角度考虑,调剖时机又不宜过早,建议在含水率为85%~95%时比较适宜。

参考文献:[1]由庆,于海洋,王业飞.国内油田深部调剖技术的研究进展[J].断块油气田,2009,16(4):68-71.[2]韩大匡.深度开发高含水油田提高采收率问题的探讨[J].石油勘探与开发,1995,22(5):47-55.[3]程杰成,廖广志,杨振宇,等.大庆油田三元复合驱矿场试验综述[J].大庆石油地质与开发,2001,20(2):46-49. [4]张贤松,王海江,唐恩高,等.渤海油区提高采收率技术油藏适应性及聚合物驱可行性研究[J].油气地质与采收率,2009, 16(5):56-59.[5]刘翔鹗.我国油田堵水调剖技术的发展与思考[M].石油科技论坛,2004,(1):41-47.[6]白宝君,李宇乡,刘翔鹗.国内外化学堵水调剖技术综述[J].断块油气田,1998,5(1):1-4,17.[7]熊春明,唐孝芬.国内外堵水调剖技术最新进展及发展趋势[J].石油勘探与开发,2007,34(1):83-88.[8]牛丽伟,卢祥国,熊春明,等.无机凝胶成胶性能及封堵效果实验[J].石油勘探与开发,2013,40(6):728-732.[9]卢祥国,高振环,闫文华.人造岩心渗透率影响因素试验研究[J].大庆石油地质与开发,1994,13(4):53-55.[10]卢祥国,宋合龙,王景盛.石英砂环氧树脂胶结非均质模型制作方法:中国,1664546A[P].2005-09-07.[11]铁磊磊,于萌,刘文辉,等.一种新型深部调驱用无机复合凝胶转向剂的研制及性能评价[J].石油与天然气化工,2018,47(4):62-67.[12]Wu Y F,Tang T J,Bai B J,et al.An experimental study of interac⁃tion between surfactant and particle hydrogels[J].Polymer,2011,52(2):452-460.[13]Zhang H,Challa R S,Bai B J,et ing screening test results topredict the effective viscosity of swollen superabsorbent polymerparticles extrusion through an open fracture[J].Ind.Eng.Chem.Res.,2010,49(23):12284-12293.2019年11月 刘文辉院环保型无机沉淀转向剂性能特点及调驱能力研究·无机盐知识讲座·1)性质。

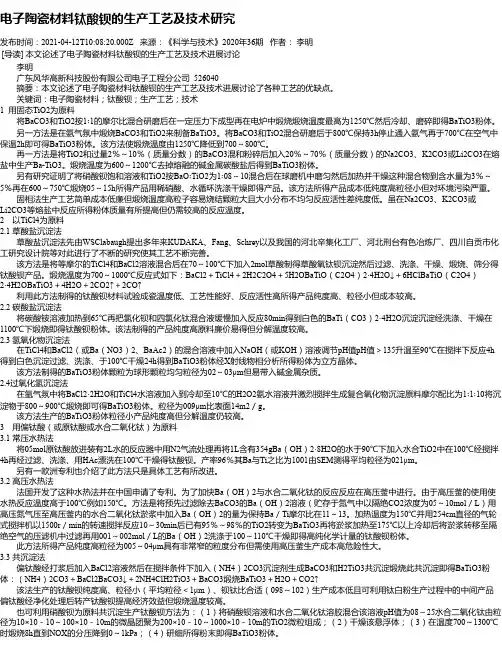

电子陶瓷材料钛酸钡的生产工艺及技术研究发布时间：2021-04-12T10:08:20.000Z 来源：《科学与技术》2020年36期作者：李明[导读] 本文论述了电子陶瓷材料钛酸钡的生产工艺及技术进展讨论李明广东风华高新科技股份有限公司电子工程分公司 526040摘要：本文论述了电子陶瓷材料钛酸钡的生产工艺及技术进展讨论了各种工艺的优缺点。

关键词：电子陶瓷材料；钛酸钡；生产工艺；技术1 用固态TiO2为原料将BaCO3和TiO2按1∶1的摩尔比混合研磨后在一定压力下成型再在电炉中煅烧煅烧温度最高为1250℃然后冷却、磨碎即得BaTiO3粉体。

另一方法是在氨气氛中煅烧BaCO3和TiO2来制备BaTiO3。

将BaCO3和TiO2混合研磨后于800℃保持3h停止通入氨气再于700℃在空气中保温2h即可得BaTiO3粉体。

该方法使煅烧温度由1250℃降低到700～800℃。

再一方法是将TiO2和过量2％～10％（质量分数）的BaCO3混和粉碎后加入20％～70％（质量分数）的Na2CO3、K2CO3或Li2CO3在熔盐中生产Ba-TiO3。

煅烧温度为600～1200℃去掉熔融的碱金属碳酸盐后得到BaTiO3粉体。

另有研究证明了将硝酸钡饱和溶液和TiO2按BaO∶TiO2为1∶08～10混合后在球磨机中磨匀然后加热并干燥这种混合物到含水量为3％～5％再在600～750℃煅烧05～15h所得产品用稀硝酸、水循环洗涤干燥即得产品。

该方法所得产品成本低纯度高粒径小但对环境污染严重。

固相法生产工艺简单成本低廉但煅烧温度高粒子容易烧结颗粒大且大小分布不均匀反应活性差纯度低。

虽在Na2CO3、K2CO3或Li2CO3等熔盐中反应所得粉体质量有所提高但仍需较高的反应温度。

2 以TiCl4为原料2.1 草酸盐沉淀法草酸盐沉淀法先由WSClabaugh提出多年来KUDAKA、Fang、Schrey以及我国的河北辛集化工厂、河北刑台有色冶炼厂、四川自贡市化工研究设计院等对此进行了不断的研究使其工艺不断完善。
