功率器件热设计及散热器的优化设计1 表征功率器件热性能的主要参数功率器件应用时所受到的热应力可能来自器件内部，也可能来自器件外部。

器件工作时所耗散的功率要通过发热形式耗散出去。

若器件的散热能力有限，则功率的耗散就会造成器件内部芯片有源区温度上升及结温升高，使得器件可靠性降低，无法安全正常工作。

表征功率器件热能力的参数主要有结温和热阻。

一般将功率器件有源区称为结，器件的有源区温度称为结温。

这些器件的有源区可以是结型器件（如晶体管）的pn结区、场效应器件的沟道区，也可以是集成电路的扩散电阻或薄膜电阻等。

当结温T j高于周围环境温度Ta时，热量通过温差形成扩散热流，由芯片通过管壳向外散发，散发出的热量随着温差（Tj-T a）的增大而增大。

为了保证器件能够长期正常工作，必须规定一个最高允许结温 Tjmax。

Tjmax的大小是根据器件的芯片材料、封装材料和可靠性要求确定的。

功率器件的散热能力通常用热阻表征，记为 RT。

热阻越大，则散热能力越差。

热阻又分为内热阻和外热阻，内热阻是器件自身固有的热阻，与管芯、外壳材料的导热率、厚度和截面积以及加工工艺等有关；外热阻则与管壳封装的形式有关。

一般来说，管壳面积越大，则外热阻越小，金属管壳的外热阻就明显低于塑封管壳的外热阻。

当功率器件的功率耗散达到一定程度时，器件的结温升高，系统的可靠性降低，为了提高可靠性，应进行功率器件的热设计。

2 功率器件热设计功率器件热设计是要防止器件出现过热或温度交变引起的热失效，可分为器件内部芯片的热设计、封装的热设计和管壳的热设计以及功率器件实际使用中的热设计。

其主要关系如图1所示。

对于一般的功率器件，在生产工艺阶段，就要充分考虑器件内部、封装和管壳的热设计，当功率器件功耗较大时，依靠器件本身的散热（芯片、封装及管壳的热设计）并不能够满足散热要求。

功率器件结温可能会超出安全结温，此时需要安装合适的散热器，通过散热器有效散热，保证器件结温在安全结温之内且能长期正常可靠的工作。

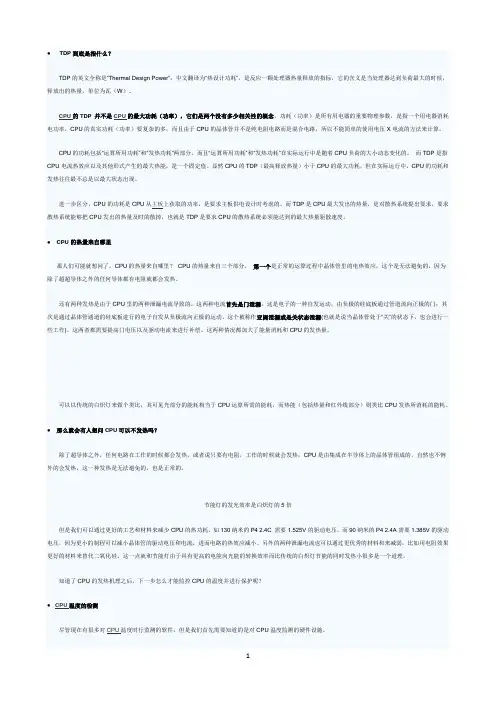

● TDP到底是指什么？TDP的英文全称是“Thermal Design Power”，中文翻译为“热设计功耗”，是反应一颗处理器热量释放的指标，它的含义是当处理器达到负荷最大的时候，释放出的热量，单位为瓦（W）。

CPU的TDP 并不是CPU的最大功耗（功率），它们是两个没有多少相关性的概念，功耗（功率）是所有用电器的重要物理参数，是指一个用电器消耗电功率，CPU的真实功耗（功率）要复杂的多，而且由于CPU的晶体管并不是纯电阻电路而是混合电路，所以不能简单的使用电压X电流的方法来计算。

CPU的功耗包括“运算所用功耗”和“发热功耗”两部分，而且“运算所用功耗”和“发热功耗”在实际运行中是随着CPU负荷的大小动态变化的。

而TDP是指CPU电流热效应以及其他形式产生的最大热能，是一个固定值。

显然CPU的TDP（最高释放热量）小于CPU的最大功耗，但在实际运行中，CPU的功耗和发热往往最不总是以最大状态出现。

进一步区分，CPU的功耗是CPU从主板上获取的功率，是要求主板供电设计时考虑的。

而TDP是CPU最大发出的热量，是对散热系统提出要求，要求散热系统能够把CPU发出的热量及时的散掉，也就是TDP是要求CPU的散热系统必须能达到的最大热量驱散速度。

●CPU的热量来自哪里那人们可能就想问了，CPU的热量来自哪里？CPU的热量来自三个部分，第一个是正常的运算过程中晶体管里的电热效应，这个是无法避免的，因为除了超超导体之外的任何导体都有电阻就都会发热。

还有两种发热是由于CPU里的两种泄漏电流导致的。

这两种电流首先是门泄漏，这是电子的一种自发运动，由负极的硅底板通过管道流向正极的门；其次是通过晶体管通道的硅底板进行的电子自发从负极流向正极的运动。

这个被称作亚阈泄漏或是关状态泄漏(也就是说当晶体管处于“关”的状态下，也会进行一些工作)。

这两者都需要提高门电压以及驱动电流来进行补偿。

这两种情况都加大了能量消耗和CPU的发热量。

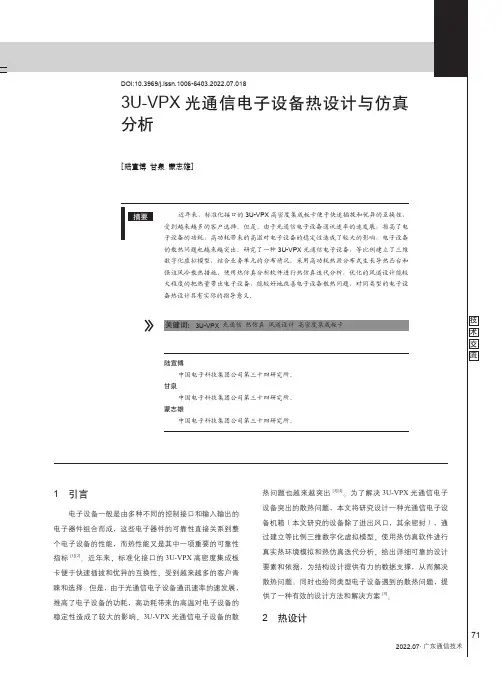

71技术交流2022.07·广东通信技术DOI:10.3969/j.issn.1006-6403.2022.07.0183U-VPX 光通信电子设备热设计与仿真分析［陆宣博 甘泉 蒙志雄］近年来，标准化接口的3U-VPX 高密度集成板卡便于快速插拔和优异的互换性，受到越来越多的客户选择。

但是，由于光通信电子设备通讯速率的速发展，推高了电子设备的功耗，高功耗带来的高温对电子设备的稳定性造成了较大的影响，电子设备的散热问题也越来越突出。

研究了一种3U-VPX 光通信电子设备，等比例建立了三维数字化虚拟模型，结合业务单元的分布情况，采用高功耗热源分布式生长导热凸台和强迫风冷散热措施，使用热仿真分析软件进行热仿真迭代分析，优化的风道设计能较大程度的把热量带出电子设备，能较好地改善电子设备散热问题，对同类型的电子设备热设计具有实际的指导意义。

陆宣博中国电子科技集团公司第三十四研究所。

甘泉中国电子科技集团公司第三十四研究所。

蒙志雄中国电子科技集团公司第三十四研究所。

关键词：3U-VPX 光通信 热仿真 风道设计 高密度集成板卡摘要1 引言电子设备一般是由多种不同的控制接口和输入输出的电子器件组合而成，这些电子器件的可靠性直接关系到整个电子设备的性能，而热性能又是其中一项重要的可靠性指标[1][2]。

近年来，标准化接口的3U-VPX 高密度集成板卡便于快速插拔和优异的互换性，受到越来越多的客户青睐和选择。

但是，由于光通信电子设备通讯速率的速发展，推高了电子设备的功耗，高功耗带来的高温对电子设备的稳定性造成了较大的影响，3U-VPX 光通信电子设备的散热问题也越来越突出[3][4]。

为了解决3U-VPX 光通信电子设备突出的散热问题，本文将研究设计一种光通信电子设备机箱（本文研究的设备除了进出风口，其余密封），通过建立等比例三维数字化虚拟模型，使用热仿真软件进行真实热环境模拟和热仿真迭代分析，给出详细可靠的设计要素和依据，为结构设计提供有力的数据支撑，从而解决散热问题。

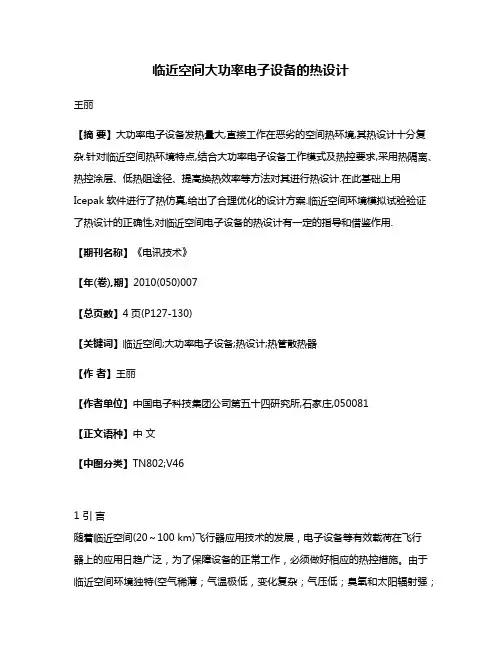

临近空间大功率电子设备的热设计王丽【摘要】大功率电子设备发热量大,直接工作在恶劣的空间热环境,其热设计十分复杂.针对临近空间热环境特点,结合大功率电子设备工作模式及热控要求,采用热隔离、热控涂层、低热阻途径、提高换热效率等方法对其进行热设计.在此基础上用Icepak软件进行了热仿真,给出了合理优化的设计方案.临近空间环境模拟试验验证了热设计的正确性,对临近空间电子设备的热设计有一定的指导和借鉴作用.【期刊名称】《电讯技术》【年(卷),期】2010(050)007【总页数】4页(P127-130)【关键词】临近空间;大功率电子设备;热设计;热管散热器【作者】王丽【作者单位】中国电子科技集团公司第五十四研究所,石家庄,050081【正文语种】中文【中图分类】TN802;V461 引言随着临近空间(20～100 km)飞行器应用技术的发展，电子设备等有效载荷在飞行器上的应用日趋广泛，为了保障设备的正常工作，必须做好相应的热控措施。

由于临近空间环境独特(空气稀薄；气温极低，变化复杂；气压低；臭氧和太阳辐射强；平均风速低，20 km区平均风速最小),使得直接工作在临近空间的大功率电子设备热设计面临一个新的挑战。

临近空间热环境特性与地面有明显的差异，临近空间大功率电子设备所采用的热控措施、热仿真分析模型与地面设备有显著的不同。

本文针对某临近空间大功率电子设备的热环境特性和工作要求，提出相应的热控措施，对其热控系统进行了详细设计，利用Icepak软件进行了热仿真分析，得到了满意的结果。

2 热环境特性分析临近空间大致包括大气的平流层、中间层和部分电离层区域。

平流层距地面高度12～50 km,环境特性受地面的影响较小,大气中杂质很少,几乎没有水汽凝结和雾、雨、雹等气象变化,只有微弱的上下对流。

中间层距地面50～80 km,该层温度先升后降,上下对流非常明显。

电离层距地面60～100 km,该层内带有高密度的带电粒子,大部分气体由于高温发生电离。

电子器件的散热技术及其计算方法翁建华;舒宏坤;崔晓钰【摘要】介绍了电子器件散热中常用的部件,包括热管、散热器、微型风扇等,以及为满足不断提高的热流密度而出现的新型散热部件,如振荡热管、微槽道散热器等.同时,结合电子器件散热特点,总结了散热计算的一些方法.这些计算方法是进行产品热设计和热分析的重要工具.【期刊名称】《机电产品开发与创新》【年(卷),期】2015(028)006【总页数】3页(P42-44)【关键词】电子器件;热设计;散热;计算方法【作者】翁建华;舒宏坤;崔晓钰【作者单位】上海电力学院能源与机械工程学院,上海200090;上海电力学院能源与机械工程学院,上海200090;上海理工大学能源与动力工程学院,上海200093【正文语种】中文【中图分类】TK124电子器件的散热方式有导热、对流和辐射，而对流又分为自然对流和强制对流。

按散热所使用的介质，又可分为气体散热和液体散热；按是否使用运动部件，散热又有被动和主动之分。

比如，室内照明用大功率LED主要通过空气自然对流、被动方式进行散热，而微型和小型计算机CPU则主要通过空气冷却、主动方式进行散热［1，2］。

随着电子技术的快速发展，电子元器件的集成度越来越高，热流密度越来越大，散热问题也越来越突出。

因此，电子器件的散热问题也越来越引起产品设计人员的重视。

本文介绍电子产品常用的散热部件及其发展、以及散热问题的一些计算方法，供设计人员参考。

电子器件散热常用部件主要有热管、散热器、微型风扇等，近年来又出现了一些新型散热部件和散热材料，如振荡热管、平板型热管、石墨材料、微槽道等，以满足高热流密度电子元器件散热的需要。

1.1 热管普通热管由管壳、吸液芯等组成，管内充有适量的工作介质。

热管内的工作介质在蒸发段吸收热量，由液态蒸发为汽态，在管的冷凝段释放热量，由汽态凝结为液态，再由吸液芯回流至蒸发段，热量就由热管的一侧传递至另一侧［3］。

热管是一种高效的传热元件，其传热热阻很低，如用于某型号笔记本电脑的热管其传热热阻仅为0.016K/W。

功率器件的散热计算及散热器选择H e a t D i s p e r s i o n C a l c u l a t i o n F o r P o w e r D e v i c e s a n d R a d i a t o r s S e l e c t i o n功率管的散热基础理论功率管是电路中最容易受到损坏的器件.损坏的大部分原因是由于管子的实际耗散功率超过了额定数值.那么它的额定功耗值是怎样确定的,还有没有潜力可挖呢?让我们来分析一下.晶体管耗散功率的大小取决于管子内部结温Tj. 当Tj 超过允许值后,电流将急剧增大而使晶体管烧毁.硅管允许结温一般是125~200℃,锗管为85℃左右(具体标准在产品手册中给出).耗散功率是指在一定条件下使结温不超过最大允许值时的电流与电压乘积.管子消耗的功率越大,结温越高.要保证结温不超过允许值,就必须将产生热散发出去.散热条件越好,则对应于相同结温允许的管耗越大,输出也就越大.因此功率管的散热问题是至关重要的.热阻为了描述器件的散热情况,引入热阻的概念.电流流过电阻R ，电阻消耗功率RI 2[W]（每秒RI 2焦耳能量），导致电阻温度上升。

用隔热材料覆盖电阻，电阻产生的热量不能散发时，则电阻温度随着时间增加而上升，直至电阻烧坏。

一般而言，二物体间的温差越大，温度高的物体向低的物体移动量增多。

某电阻置于空气中（如图6.33所示），由于流过电流向电阻提供功率，这功率变为热能。

在使电阻温度生高的同时，部分热能散发于空气中。

开始有电流流过电阻时，电阻温度不高，因此散发的热也小，电阻温度逐渐上升，散发的热量也上升与用电阻表示对电流的阻力类似.热阻表示热传输时所受的阻力.即由U1-U2=I ×R 可有类似的关系T1-T2=P ×R T (1-1)其中T1-T2为两点温度之差,P 为传输的热功率,R T 是传输单位功率时温度变化度数,单位是℃/W.RT 越大表明相同温差下散发的热能越小.于是结温Tj,环境温度Ta,管耗PCM 及管子的等效热阻R T 之间有以下的关系 Tj-Ta=P CM ×RT (1-2)若环境温度一定(常以25℃为基准), Tj 已定,则管子等效热阻越小,管耗P CM 就越可以提高.下面我们来看看管子的散热途径及等效热阻的情况.以晶体管为例.图1-1(a)是晶体管散热的示意图.从管芯(J-Junction)到环境(A-Ambient)之间有几条散热途径: 管芯(J)到外壳(C-Case),通过外壳直接向环境(A)散热;或通过散热器(S)(中间有界面)向环境散热.不同的管芯(指材料、工艺不同)本身的散热情况不同,或者说热阻不同.外壳、散热器等的热阻也各不相同.我们可用一个等效电路来模拟这个散热情况,如图1-1(b)所示.散发的热能Pc 表示为电流的形式;两点的温度分别为结温Tj,和环境温度Ta;结到外壳的热租用Rjc 表示,外壳到环境用Rca 表示,外壳到散热器用Rcs 表示,散热器到环境用Rsa 表示,加散热器后有两条并存的散热途径.图1-1 晶体管散热情况分析(a)晶体管散热示意图 (b)散热等效电路对于小功率管,一般不用散热器,则管子的等效热阻为R T = Rjc+ Rca (1-3)而大功率管加散热器后,一般总有Rcs+ Rsa<<Rca,则R T ≈ Rjc+ Rcs+ Rsa (1-4) 不同的管子Rjc 不同,比如MJ21195的Rjc=0.7℃/W,而MJE15034的Rjc=2.5℃/W. Rca 与管壳的材料和几何尺寸有关. Rsa 与散热器的材料(铝、铜等)及散热面积等有关.并且发现将它垂直放置比水平放置散热效果好,表面钝化涂黑又可改进热外壳C 散热器S (a)Pc (b) 易腾科技有限公司w w w s r p .c o mRcs 是管壳与散热器界面的热阻.可分为接触热阻和绝缘层热阻.接触热阻取决于接触面的情况,如面积大小、压紧程度等.若在界面涂导热性能较好的硅脂可减少热阻.当需要与散热器绝缘时(如利用外壳、底座进行散热的情况),垫入绝缘层也会形成热阻.绝缘层可以是0.05~0.1mm 厚的云母片或采用阳极氧化法在表面形成的绝缘层.若已知管子的总热阻为R T ,则在环境温度为T A 时允许的最大耗散功率可由式(1-2)得出.在产品手册上给出的管耗只在指定散热器(材料、尺寸一定)及一定环境温度下的最大允许值.若散热条件发生变化,则允许的管耗也应随之改变.对于其它类型的器件(包括集成功放等),耗散功率和散热的关系均与此类似.因此在使用中必须注意环境温度及合适的散热器(同时要注意器件与散热器的压紧情况等),才能获得所需的功率.图1-2 铝散热板的热阻实际产品设计的散热计算目前的电子产品主要采用贴片式封装器件，但大功率器件及一些功率模块仍然有不少用穿孔式封装，这主要是可方便地安装在散热器上，便于散热。

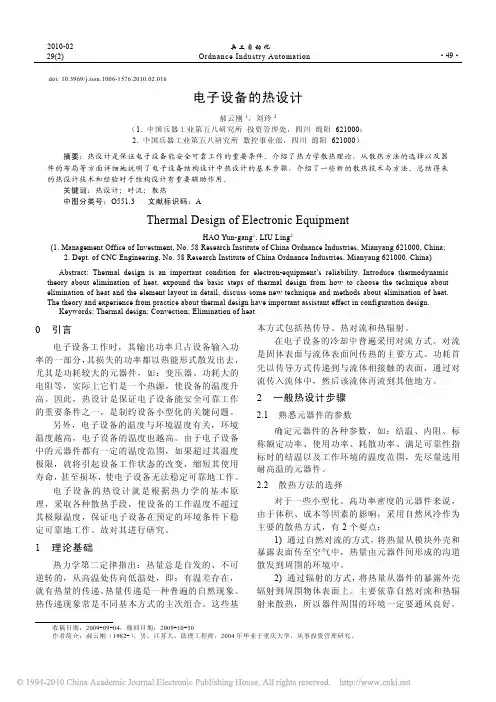

2010-02兵工自动化29(2)Ordnance Industry Automation ·49·doi: 10.3969/j.issn.1006-1576.2010.02.016电子设备的热设计郝云刚1，刘玲2（1. 中国兵器工业第五八研究所投资管理处，四川绵阳 621000；2. 中国兵器工业第五八研究所数控事业部，四川绵阳 621000）摘要：热设计是保证电子设备能安全可靠工作的重要条件。
