画法几何练习题

画法几何及工程制图

一、单项选择题(只有一个选项正确，共51道小题)

1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。某些行业部门还制定有部颁标准，则部颁标准是：

??(A)?参考作用

??(B)?与国家标准并行使用

??(C)?取代国家标准

??(D)?对国家标准的补充

正确答案：D

解答参考：

2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：

??(A)?总图制图标准

??(B)?水利水电工程制图标准

??(C)?技术制图标准

??(D)?铁路工程制图标准

正确答案：C

解答参考：

3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：

??(A)?45°

??(B)?60°

??(C)?75°

??(D)?80°

正确答案：C

解答参考：

4. 图纸的内边框是图框线，图框线的绘制用：

??(A)?细实线

??(B)?中粗实线

??(C)?粗实线

??(D)?加粗的粗实线

正确答案：C

解答参考：

5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用：

??(A)?任意线型

??(B)?细实线

??(C)?中粗实线

??(D)?粗实线

正确答案：D

解答参考：

6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：

??(A)?100

??(B)?1000

??(C)?50

??(D)?20

正确答案：C

解答参考：

7. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：

??(A)?按比例进行尺寸度量

??(B)?查找换算系数

??(C)?与计算器的作用类似

??(D)?可画直线

正确答案：A

解答参考：

8. 中粗虚线的用途为：

??(A)?表示假想轮廓

??(B)?表示可见轮廓

??(C)?表示不可见轮廓

??(D)?画中心线或轴线

正确答案：C

解答参考：

9. 细点划线的用途为：

1 已知A点（10，10，15）；点B距离投影面H,V,W分别为20,15,20；点C在点A左方10，前方10，下方10，作出A、B、C的三面投影。（10分）

完成下列各点的第三面投影。

求出直线AB实长及直线与H面的倾角α，与Ｖ面的倾角β，与Ｗ面的倾角γ。（9分）

2

在直线AB上确定一点k，点k距H，V投影面等距（6分）。

用换面法求AB，CD间最短距离及其实长。

3

求直线AB对H、V面的倾角α、β及实长。

过C点作直线AB的垂线CD。（两种方法）

4

求平行两直线AB、CD间的距离。

用换面法求M点到ΔABC平面的距离MK的投影及实长。

5

用换面法求∠ABV的角平分线。

或

6

7

作出立体（圆柱，圆锥，球）上点的三面投影

8

根据所给的视图，补绘投影图。

求半球体被截切后的投影图。

9

补绘被截圆锥的另外两面投影

10

分析圆柱的截交线，补全其三面投影。（10分）

求直立三棱柱与水平三棱柱的相贯线，并进行可见性的判定

11

12

答案

答案

13

14

求作点P到三角形ABC的真实距离。（15分）

用换面法求△ ABC 和△ ABD 之间的夹角。（12分）

15

求切口三棱锥的H面和W面投影。（12分）

求作两轴线正交的圆柱体的相贯线。

16

17

补画园锥的投影

18

2、下面四组过圆孔剖面图，画得正确的是( )

19 一、选择题（12分）

1、平面与圆球相交，截交线的空间形状是( C )。

A.椭圆 B.双曲线 C.圆 D.直线

2、侧垂面的H投影（ A ）。

A、呈类似形 B、投影一直线 C、反映平面对W面的倾角 D、反映平面对H面的倾角

3、已知E点距H、V、W面的距离分为10、5、20；F点在E点上方5，左方10，前方15，由此可知F的坐标为（ B ）。

初一几何作图题试题及答案

试题一：

题目：已知线段AB，求作一个等边三角形ABC，使得点C在AB的延长线上。

作法：

1. 以点A为圆心，以线段AB的长度为半径画圆。

2. 以点B为圆心，同样以线段AB的长度为半径画圆。

3. 两圆相交于点C。

4. 连接AC和BC，得到等边三角形ABC。

答案：按照上述作法，我们可以得到一个等边三角形ABC，其中AC=BC=AB。

试题二：

题目：已知线段AB和线段CD，求作一个平行四边形ABCD，使得AB平行于CD。

作法：

1. 延长线段AB到点E，使得AE=CD。

2. 以点B为圆心，以BE为半径画圆。

3. 以点D为圆心，以DE为半径画圆。

4. 两圆相交于点C。

5. 连接AC和BC，得到平行四边形ABCD。

答案：按照上述作法，我们可以得到一个平行四边形ABCD，其中AB平行于CD。

试题三：

题目：已知圆O和点A，求作点A在圆O上的切线。

作法：

1. 以点A为圆心，任意长度为半径画圆，与圆O相交于点B和点C。

2. 连接点A和点B，再连接点A和点C。

3. 延长线段AB和AC，使其相交于点D。

4. 线段AD即为点A在圆O上的切线。

答案：按照上述作法，我们可以得到点A在圆O上的一条切线AD。

试题四：

题目：已知点A和点B，求作一个矩形ABCD，使得AB=CD。

作法：

1. 以点A为圆心，以AB为半径画圆。

2. 以点B为圆心，同样以AB为半径画圆。

3. 两圆相交于点C。

4. 连接AC和BC。

5. 以点C为圆心，以AC为半径画圆，与线段AB相交于点D。

6. 连接AD和CD，得到矩形ABCD。

答案：按照上述作法，我们可以得到一个矩形ABCD，其中AB=CD。

结束语：

通过以上四个几何作图题的练习，同学们可以加深对几何图形性质和作图方法的理解，提高空间想象能力和几何作图技能。希望这些练习能帮助同学们在几何学习中取得更好的成绩。

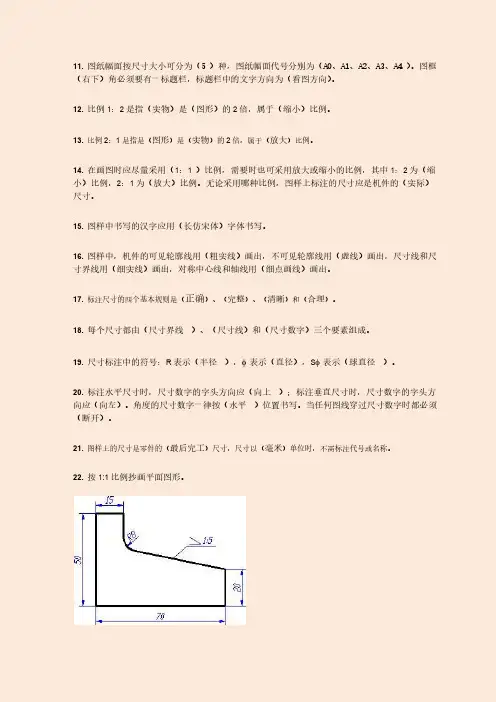

11. 图纸幅面按尺寸大小可分为（5

）种，图纸幅面代号分别为（A0、A1、A2、A3、A4

）。图框

（右下）角必须要有一标题栏，标题栏中的文字方向为（看图方向）。

12. 比例

1：

2是指（实物）是（图形）的

2倍，属于（缩小）比例。

13. 比例2：1是指是（图形

）是（实物

）的2倍，属于（放大

）比例。

14. 在画图时应尽量采用（

1：

1 ）比例，需要时也可采用放大或缩小的比例，其中

1：

2为（缩

小）比例，

2：

1为（放大）比例。无论采用哪种比例，图样上标注的尺寸应是机件的（实际）

尺寸。

15. 图样中书写的汉字应用（长仿宋体）字体书写。

16. 图样中，机件的可见轮廓线用（粗实线）画出，不可见轮廓线用（虚线）画出，尺寸线和尺

寸界线用（细实线）画出，对称中心线和轴线用（细点画线）画出。

17. 标注尺寸的四个基本规则是（正确

）、（完整

）、（清晰

）和（合理

）。

18. 每个尺寸都由（尺寸界线

）、（尺寸线）和（尺寸数字）三个要素组成。

19. 尺寸标注中的符号：

R表示（半径

），表示（直径），

S表示（球直径

）。

20. 标注水平尺寸时，尺寸数字的字头方向应（向上

）；标注垂直尺寸时，尺寸数字的字头方

向应（向左）。角度的尺寸数字一律按（水平

）位置书写。当任何图线穿过尺寸数字时都必须

（断开）。

21. 图样上的尺寸是零件的（最后完工

）尺寸，尺寸以（毫米

）单位时，不需标注代号或名称。

22. 按

1:1比例抄画平面图形。

：

23. 按

1:1比例抄画平面图形。

：

24. 按1:1比例抄画平面图形。

：

25. 标注尺寸。（按

1：

1量取，取整数）

：

26. 标注尺寸。（按

1：

1量取，取整数）

：

27. 将图中的尺寸按国家标准和规定在下图中重新标注。

：

28. 平面图形中的尺寸按其作用分为（定形尺寸）和（定位尺寸

）两类。

29. 平面图形中的线段可分为（已知线段

）、（中间线段

）和（连接线段

）三种。它们的作图顺序应是先画

出（已知线段
