画法几何期末复习
第五章 1 2
3y 1y 2
y1y2
例试分析如图所示物体的表面交线，并画全三
视图。
?A
B ?b"?
?a
?b y 4
y 4
y 3
Y3`
例5
4
圆柱面相贯有外表面与外表面相贯、外表面与内表面相贯和两内表面相贯，如图所示。这三种情况的相贯线的形状和作图方法是一样。
(a) 两外表相交(b) 外表面与内表面相交(c) 两内表面相交
垂直相交两圆柱直径相对变化时的相贯线
5
6
相交两圆柱轴线相对位置变化时对相贯线的影响
两轴线垂直相交两轴线垂直交叉两轴线平行
全贯互贯
两立体形状对相贯线形状的影响1
二.比例
1、定义：图样中机件要素的线性尺寸与实际机件相应要素
的线性尺寸之比称为比例。
2、放大时用n:1 , 缩小时用1：n 。
3、注意：所注尺寸数字为实际大小。
实际大小尺寸
字号代表字高h，字宽为2
/h
三）尺寸数字
a、线性尺寸数字一般应注在尺寸线的
上方，也允许注在尺寸线的中断处。
b、线性尺寸数字的方向，如下图
所示:
图6-10 线性尺寸数字的方向图6-11 在30°范围内的尺寸标注形式
尺寸数字不可以被任何图线所通过
尺寸线和尺寸界线均用细实线绘制。
(1)尺寸线与所注线段平行。尺寸线不能用其它图线代替，一般也不得与其他图线重合或在其延长线上。
(2)尺寸界线应由图形的轮廓线、轴线或对称中心线处引出，也可利用轮廓线、轴线或对称中心线作为尺寸界线。
d、在用圆弧光滑过渡处标注尺寸时，必须用细实线将轮廓线延长，从它们的交点处引出尺寸界线。
四、注意点
1、对称图形的尺寸，应以对称中心线为基准而标注
其总的尺寸。
二、三视图的位置关系和投影规律
主俯——长对正
主左——高平齐
俯左——宽相等
?主视图反映：上、下、左、右
?俯视图反映：前、后、左、右
?左视图反映：上、下、前、后
组合体的形体分析、投影特征及画法
组合体表面间的相对位置
1、简单结合：当相邻两表面共面时，其分界线就不存
在了，即两表面共面时，分界线不画。
只有当公共切平面或公共切柱面的轴线垂直某一投影面，则只在该投影面上画出其切线的投影。
相交
2 ）同心圆的尺寸，最好注在反映轴线的视图上。
圆弧半径的尺寸应注在投影为圆的视图上
而圆弧半径的尺寸应注在投影为圆的视图上。如R16
多数尺寸注在视图外
2、轴测投影面：被选定的投影平面称为轴测投影面。
3、轴测轴：空间坐标轴在轴测投影面上的投影。
用O
1
X1，O1Y1，O1Z1表示。
4、轴间角：轴测轴之间的夹角。
5、轴向变形系数：
原单位长度u投影后变为i，
j，k，则其与u之比：
i/u=p1为x轴向变形系数
j/u=q1为y轴向变形系数
k/u=r1为z轴向变形系数
凡是与坐标轴平行的直线，就可以在轴
测图上沿轴向进行度量和作图。
2、画法：简化画法（菱形法）
菱形法步骤：（XOY平面上的圆）
1、通过椭圆中心作两轴测轴O1X1，O1Y1，并按直径d在轴上量取点A、B、
C、D。
２、过A、B、C、D分别作O
1X1，O1Y1的平行线得一菱形ABCD。菱形的
对角线即为椭圆的长短轴方向。短轴即为O
1
Z1的方向。
3、连接D、B与短轴端点1交长轴于2、4。
4、以1、3为圆心，D1为半径画大园弧，以2、4为圆心，D2为半径画小园弧。（其中A、B、C、D为切点）
B 斜视图：将机件向不平
行于基本投影面投影所得
的视图称为斜视图(如A
向）。(其实是换面法得的
视图)
应用场合
（2）在视图的上方标出视图的名称“X”，在相应的视图附近用箭头和相同的字母表示投影方向和要表达的部位。
（1）用波浪线或双折线绘制视图的断裂边界。当所表示的结构是完整的且外轮廓线又成封闭时，波浪线可省略。（如B向）
（3）局部视图配置：
1：按基本视图配置形式配置时，中间又没有其它图形隔可省略标注。（如俯视图）
2：按向视图的配置形式配置和标注。（如B向局部视图）
5、注意点：（4点）
a、由于剖视是假想的，因此
当零件的一个视图画成剖视图后，
其它视图仍应完整地画出，若要
做多次剖切，每次剖切都应认为
是对完整机件进行剖切，与其它
视图的剖切无关。
b、在剖视图中虚线一般不画，
在不影响剖视图清晰又可以减少
视图时，可画少量的虚线。如左
视图。
当剖切平面通过零件的对称平面或基本对称平面，且剖视图按投影关系配置，中间又没有其他图形隔开时，则不必标注，标了算错。
单一剖切面
（1）单一剖切平面------平行于某一基本投影面的平面：
单一斜剖切平面——垂直于某一基本投影面的单一剖切平面（习惯上称斜剖）
a、定义：用垂直于某一基本投影面的单一剖切平面剖开机件的方法，习惯上称为斜剖。
b、应用场合：用于表达机件倾斜部分的内部结构。
几个平行的剖切平面
a、定义：用两个或多个互相平行的剖切平面剖开机件
的方法，习惯上称为阶梯剖。
b、应用场合：当机件的内部结构较多，且它们的中心线又排
列在两个或多个互相平行的平面内时，用此法。
d、注意点（5点）
（1）为了表达孔、槽等内部
结构的实形，几个剖切平面
应同时平行于同一基本投影
面。
（2）在画图时，不应画出各
剖切平面的分界线。
（3）剖切平面的转折处不应
与视图中的实线或虚线重合。
采用阶梯剖时，在图形内不应出现不完整的要素。
只有当两个要素在图
形上具有公共对称中
心线或轴线时，可以
各画一半，此时应以
对称中心线或轴线
（点划线）为界。
转折处例题
（1）两个相交的剖切平面
a、定义：用两个相交的剖切平面（交线垂直某一投影面）剖开机件的方法，习惯上称为旋转剖
两个以上相交的剖切面
a、定义：用组合的剖切面剖开机件的方法，习惯上称为复合剖。
剖切方法总结：
1、单一剖切面：单一剖切平面
单一斜剖切平面
单一柱面
2、几个平行的剖切平面——习惯称阶梯剖
3、几个相交的剖切面：
两个相交的剖切平面——习惯称旋转剖两个以上相交的剖切面——习惯称复合剖
剖视图的种类
以对称线为界，一半画视图，一半画剖视。
半剖视
已表达清楚的内形虚线不画
A —A
4. 标注与全剖相同
注意点
习题42, 44
4、标注：一般不标注。但当剖切位置不明显时，需要标注。
如A-A 剖
注意点
5、注意点：局部剖视图是一种比较灵活的表达方法，剖切范围根据实际需要决定，但剖切不要过于零碎。其波浪线或双折线，可看作机件的破裂痕迹的投影，在穿通的孔、槽等非实体部分是不该画有波浪线的，波浪线也不应与图形上的其它图线重合或成为其它图线的延长线，以免引起误解。
习题69
注意点分步讲
A 、移出断面
1）移出断面的画法：轮廓线用粗实线绘制，打上剖面符号。
2）标注：一般要标注剖切位置、投影方向、视图名称
移出断面图
用短粗实线表示剖切位置；用箭头表示投影方向；用字母表示断面图名称。
剖切符号
省略的情况
省略箭头：
对称的断面图；
按投影关系配置的不对称断面图。
完全省略：
?配置在剖切线延长线上的对称的移出断面
省略字母：
剖切位置延长线上的不对称断面图；
省略的情况：
例题
3）注意点：
a 、剖切平面一般应垂直零件的轮廓线或过圆弧轮廓线的中
心。若由两个或多个相交的剖切平面剖切得出的断面，中
间应断开（波浪线）。
例题
c 、当剖切平面通过非圆孔导致出
现完全分离的两个断面时，该结构
应按剖视绘制。
b 、当剖切平面通过回转面形成的孔或凹坑的轴线时，该结构按剖视画
例题
B、重合断面
1）定义：画在图形里面的断面为重合断面。
2）场合：只有当断面的形状简单，且不影响图
形清晰的情况下，才采用重合断面。
3）画法：轮廓线用细实线绘制，打上剖面符号。
当轮廓线与重合断面重迭时，轮廓线不可断开。
例题标注：对称时可以不标；不对称时可以省略字母，也可省略标注。
四、注意：
1、局部放大图上所标注的比例是指该图形与零件实
际大小之比，而与原图形的比例无关。
2、局部放大图可画成视图、剖视、断面。与被放大部
分的原表达方式无关。
3、剖面线间隔间距不变。
完
?
当回转体上均匀分布的肋、轮辐、孔等结构不处在剖切平面上时，可将它们旋转到剖切面上画出。
?多个直径相等的孔，可以只画出一个或几个，其余用中心线表明圆心的位置，并标注中注出总数。
2
、当零件回转体上均匀分布上的肋、轮辐及孔等结构不处
于剖切平面上时，可将这些结构旋转到剖切平面上画出。
例题
3、在不致引起误解时，对于对称零件的视图可只画一半或
略大于一半。当只画一半时，应在对称中心线的两端画出两条与其垂直的平行细实线。
16、剖中剖：允许在剖
视图中再作一次局部剖，
用波浪线将它与其相邻
的部分分开。
注意其剖面线同方向、
同间隔，但要互相错开，
并用引线标注其名称。
（2）当采用半剖后，有些尺寸不能完整地标注出来，则尺寸线应略超过圆心或对称中心线，此时仅在尺寸线的一端画出箭头。(如?32，?45）

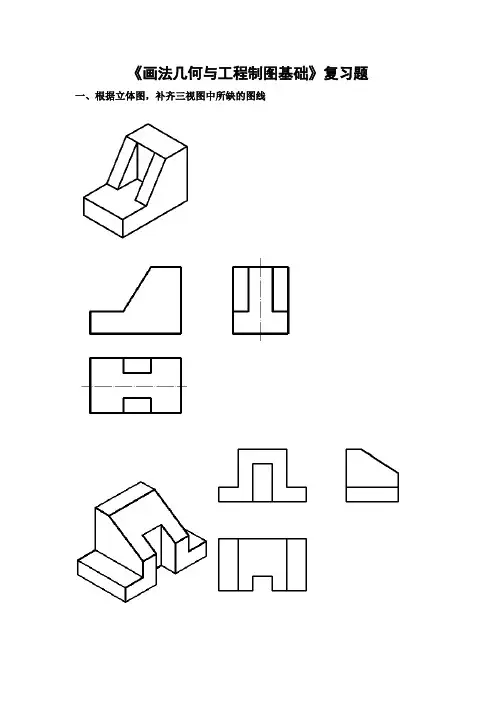

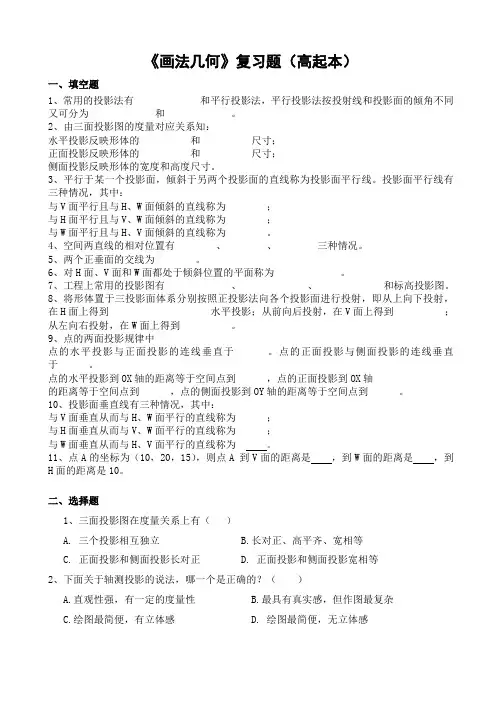

画法几何复习题及答案 一、填空题（1X 30= 30分） 1、投影法分中心投影和平行投影两大类。 2、在点的三面投影图中，aax反映点A到V 面的距离，a' C反映点A到W 面的距离。 3、绘制机械图样时采用的比例，为图样机件要素的线性尺寸与实际机件相应 要素的线性之比。 4、正垂面上的圆在V面上的投影为直线，在H面上的投影形状为椭圆。 5、空间两直线的相对位置可分为平行、相交、交叉和垂直四种。 6、同一机件如采用不同的比例画出图样，则其图形大小不同（相同，不同），但图 上所标注的尺寸数值是一样的（一样的，不一样的）。 7、图形是圆、大于半圆注直径尺寸：图形是半圆、小于半圆注半径尺寸。 &表示回转面在投射方向上可见、不可见的分界线，称为转向轮廓线。 9、两等径圆柱相贯，其相贯线形状为椭圆。 10、组合体尺寸种类分为定形尺寸、定位尺寸和总体尺寸。 11、用于普通连接的螺栓与被连接件的光孔间是否属于配合关系否。 12、圆锥销GB117-86 A10 × 30代号中的“ 10”是指销的小端直径。 13、两标准圆柱齿轮啮合时，其两节圆应相切。 14、含有标准结构要素的零件，是否一定属于标准件不一定。 15、已知双线螺纹，导程P W = 10,其螺距P= 5 。 16、已知标准直齿圆柱齿轮m=3，z=20，其齿顶圆直径da= 66 。 17、①50f 7代号中的“ f 7”是轴的公差带代号，其中“ f”表示基本偏差代号。 18、多面正投影图是工程中应用最广泛的一种图示方法。 19、建筑剖面图的剖切位置应选择在能反映内部构造比较复杂和典型的的部位, 并 应通过门窗洞。 20、点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于 OX轴。②点的正面投影与点的侧面投影的连线垂直于OZ轴。③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。 21、在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和 一投影面垂直线。 22、空间两直线互相平行，则它们的同面投影也一定平行—。 23、空间两直线相交，贝尼们的同面投影也一定相交，而且各同面投影的交点就
1、单项选择题(30) 1．图纸的会签栏一般在（ B） A．图纸右上角及图框线内 B．图纸左上角及图框线外 C．图纸右上角及图框线外 D．图纸左上角及图框线内 @！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．200 3．下列仪器或工具中，不能用来画直线的是（ D ） A．三角板 B．丁字尺 C．比例尺 D．曲线板 4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A ) A.总图制图标准 B.水利水电工程制图标准 C.技术制图标准 D.铁路工程制图标准 5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：( B ) A. ISO B. GB C. Standard D. ANSI 6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A ) A. 字体的高度 B. 字体的宽度 C. 标准中的编号 D. 序号 7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C) A. 594 841（A1） B. 210 297(A4) C. 420 594(A2) D. 297 420(A3) 1189*841(A0) 8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B ) A. 594 841 B. 210 297 C. 420 594 D. 297 420 9. 绘图比例是：( A ) A. 图形与实物相应要素的线性尺寸之比 B. 实物与图形相应要素的线性尺寸之比 C. 比例尺上的比例刻度 D. 图形上尺寸数字的换算系数 10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C ) A. 100 B. 1000 C. 50 D. 20
画法几何部分知识点： 制图的基本规定和基本技能 一、尺寸标注 1.尺寸线 2.尺寸界限 3.尺寸起止符 4.几何作图 1.平行线。 2.垂直线。 3.平分线段。 4.等分线段。 5.分线段成定比。 6.线段的斜度和锥度。 7.正五、六、七边形 8.圆弧的连接 ●直线与圆弧连接。 ●直线与两圆弧连接。 ●圆弧与两直线连接。 ●圆弧与直线及圆弧连接。 ●圆弧与两圆弧连接 投影理论及点的投影 一、投影（projection）概念 1.在日常生活中，常见到投影的现象。例如，在电灯与桌面间放一块三角板，则在桌面上 会出现三角板的影子。在阳光的照射下，地面上会出现人、树，以及各种建筑物的影子。 这些现象就是投影的现象。 2.投影中心(center of projection）──点光源S。 3.投射线（投影线）──投下影子的光线。从投影中心发出的射线。 4.投影面（projection plane）──获得投影的平面。
5.投影（projection）──通过投射线将物体投射到投影面上所得到的图形。 6.投影法（projection method）──由投影中心或投射线把物体投射到投影面上，从而得 出其投影的方法。 7.投影法有中心投影（central projection）和平行投影（paralell projection）两种。 二、平行投影的基本特性 1.聚积性 2.平行性 3.等比性 3.透视投影图： ●优点：图形十分逼真。 ●缺点：不能度量，绘制复杂。 4.标高投影图：
●正投影的一种。主要用来表示地形。 ●采用地面等高线的水平投影，并在上面标注出高度的图示法。 四、点的二面投影（two-plane projection of point） 1.二面投影体系的建立及点的二面投影 点在二面投影体系中的投影规律： ●⒈点的两投影的连线⊥投影轴。证明。 ●⒉投影点到投影轴的距离，反映该空间点到另一投影面的距离。 2.点在四个象角中的投影 ●平面本身是可以无限延长的，因此就有上V面、下V面、前H面和后H面， 它们把空间分为四个部分──四个象限或象角。分别用Ⅰ、Ⅱ、Ⅲ、Ⅳ标记。 ●画投影图时仍然保持V面不动，前H面向下旋转与下V重合，后H面向上旋 转与上V重合，只画OX轴，不必注投影面标记，也不用画边框。 3.三投影面体系及点的三投影 ●设立一个同时垂直于H面和V面的第三投影面W面──侧立投影面（也称侧 面或W面）。H面与W面交于OY轴。V与W交于OZ投影轴。三投影轴交 点为原点，以O标记。 4.点的三投影： 点在三面投影体系中，投影规律不变。 ●点的投影连线⊥投影轴。 ●投影点到投影轴之距=空间点到另一个投影面之距。 ●注：“长对正，高平齐，宽相等。” 由点的两个投影作第三个投影 a)点的三面投影与直角坐标的关系 b)特殊位置点的投影 五、两点的相对位置 1.一般情况 2.特殊情况： ●重影点：当空间两点的连线⊥某个投影面时，它们在该面上的投影重合。 ●由于重影，有可见与不可见问题，不可见用（）将投影括起来。

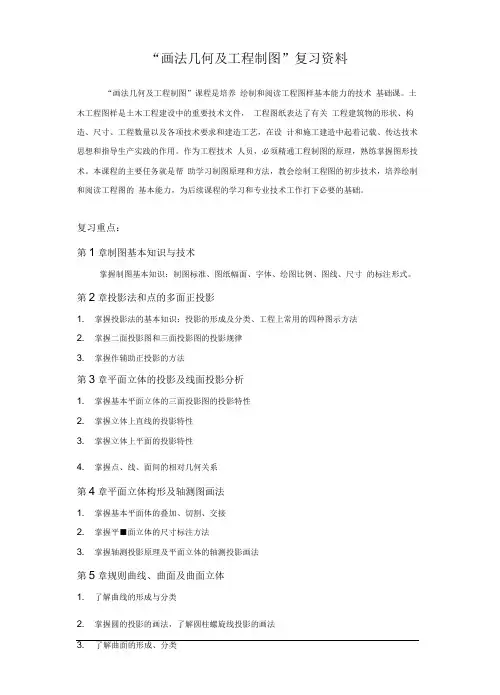

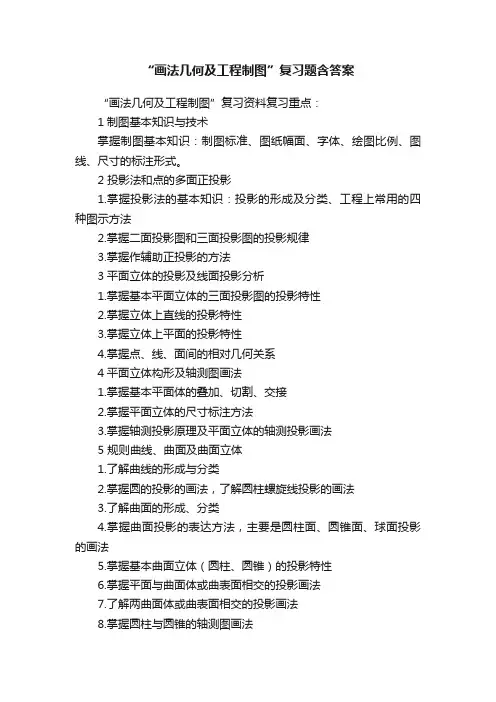

“画法几及工程制图”复习资料 “画法几及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。本课程的主要任务就是帮助学习制图原理和法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。 复习重点： 第1章制图基本知识与技术 掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。 第2章投影法和点的多面正投影 1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示法 2.掌握二面投影图和三面投影图的投影规律 3.掌握作辅助正投影的法 第3章平面立体的投影及线面投影分析 1.掌握基本平面立体的三面投影图的投影特性 2.掌握立体上直线的投影特性 3.掌握立体上平面的投影特性 4.掌握点、线、面间的相对几关系
