画法几何及机械制图期末考试试卷集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）阅卷得 分四川核工业工程学校2011年秋季期末考试画法几何及机械制图试卷（A ） （适用于班。
满分100分，90分钟完卷。
）一、填空题（每空1分，共15分。
）1、GB/T 是指 。
2、标题栏一般位于图纸的 。
3、 比例分为三种，分别是：原值比例、放大比例和 。
4、机械图样上汉字一般写成 。
5、同一张图样中，同类图线的宽度应 。
（选填一致或不一致）6、斜度是一直线对另一直线或一平面对另一平面的 程度。
7、常用的投影法有中心投影法和 。
8、投射线由前向后方正投影面投射，在正面得到一个视图，称为 图。
9、 三视图的投影规律是： 、 、 。
10、通常规定，物体左右之间的距离为 ，前后之间的距离为 ，上下之间的距离为 。
11、 基本体分为平面体和 两类。
2、比例的含义是（ ）与（ ）之比。
3、同一张图样中，相同线型的宽度应（ ）。
（选填一致或不一致）4、绘制尺寸线、尺寸界线等时，应采用（ ）线。
5、绘制可见轮廓线时用（ ）线。
6、绘制中心线、对称线时应用（ ）线。
7、定位尺寸是指确定各组成部分之间的相对（ ）的尺寸。
8、斜度是一直线对另一直线或另一平面的（ ）程度。
9、锥度是正圆锥底圆直径与（ ）之比。
10、标注尺寸的三要素分别是尺寸界线、尺寸线、（ ）。
11、常用的投影法有中心投影法和（ ）。
12、正投影法的基本特性有真实性、积聚性、（ ）。
13、根据三视图之间的投影规律是长对正、宽相等、（ ）。
14、在物体的三视图中，俯视图反映物体的长度和（ ）； 19、基本体可分为平面立体和（ ）两类。
18、物体左右之间距离为长，前后之间为宽，上下之间的距离阅卷得 分为（）。
20、最基本的平面立体有（）和棱锥。
22、R9是（定）尺寸。
（选填定位尺寸或定形尺寸）23、尺寸排列要清晰，平行的尺寸应按“（）尺寸在外，（））”的原则排列，避免尺寸线与尺寸界线的交叉。
试卷一1.钢筋混凝土梁详图常用的比例为（ )A 。
1∶1、1∶2、1∶5B 。
1∶10、1∶20、1∶50C 。
1∶100、1∶150、1∶200D 。
1∶200、1∶250、1∶500 2。
某直线的H 面投影反映实长，该直线为（ ) A 。
水平线 B.正平线 C 。
铅垂线D 。
正垂线3。
楼层建筑平面图表达的主要内容为( )。
A 。
平面形状、内部布置等B.梁柱等构件类型C 。
板的布置及配筋D 。
外部造型及材料4。
在土建施工图,表示构配件时常用的比例为1比( ）。
A 。
1、5、10 B 。
10、20、50 C 。
100、200D.250、5005.结构施工图包括________等。
（ ）。
A 。
总平面图、平立剖、各类详图 B.基础图、楼梯图、屋顶图 C.基础图、结构平面图、构件详图 D 。
配筋图、模板图、装修图 6。
直线AB 的W 面投影反映实长，该直线为（ ）。
A 。
水平线 B.正平线C 。
侧平线D.侧垂线7.A0号幅面的图纸其尺寸为（ ）mm A 。
1189×841 B.1000×800 C 。
841×594D.594×4208。
画图时，粗中细三档实线形的线宽为（ ）。
A 。
2b 、b 、0.5b B 。
b 、0。
5b 、0。
25b C.b 、0.5b 、0。
35bD.1。
2b 、0。
6b 、0。
3b9。
正面斜二测Y 向变形系数一般取（ ）。
A.2B 。
1一、 单项选择题（每小题1分，共15分）在下列每小题的四个备选答案中选出一个正确的答 案，并将其字母标号填入题干的括号内。
C 。
0。
8D 。
0.510。
工程上应用的视图采用的投影方法为（ ）。
A.平行投影 B 。
斜投影 C 。
正投影D.中心投影11。
在建筑施工图中，定位轴线采用的线型为（ ）。
A.细实线B 。
细虚线C 。
细单点长画线D.中实线12.某直线的H 面投影反映实长，该直线为（ ）. A 。

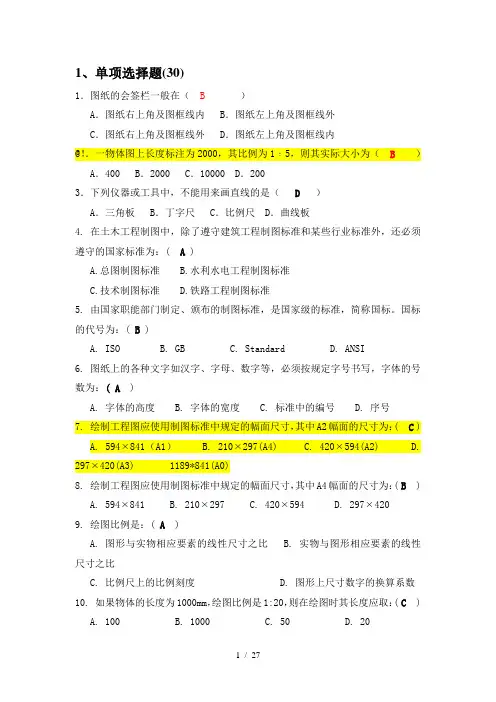

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594 841B. 210 297C. 420 594D. 297 4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。
2012-2013学年度第二学期期末考试《画法几何》试卷年级：学号：姓名：成绩：一、填空题（20分）1、特殊位置直线分为 ____________,_______________.2、在画法几何中,一些常用的符号代表不同的含义：H代表_______、V代表________、W代表________。
OX代表投影轴，是_________的交线。
2、根据投射线的类型,投影法可分为_________和__________两种。
4、与H面平行的直线，称为_______。
与V面平行的直线，称为_______。
与W面平行的直线，称为________。
7、建筑工程图的图线线型有________,_________,________,_________等8、三视图的投影规律是___________,____________,___________.9、直线和平面平行的判定规则是_________________,则______________.二、单项选择题（20分）1. 在下面的投影图中，表示交错两直线的是：（）(A) A (B) B (C) C (D) D(A) 水平线 (B) 正平线(C) 侧平线(D) 一般倾斜直线3. 在下图中：（）(A) C点在正垂线AB上 (B) C点不在正垂线AB上(C) C点在侧平线AB上 (D) C点不在侧平线AB上4. 下图所示AB、CD两直线的相对几何关系是：（）(A) 平行 (B) 相交 (C) 相交垂直(D) 交错(A) 水平面 (B) 侧垂面 (C) 铅垂面 (D) 一般倾斜平面6. 下图所示正平面P与三角形平面ABC的交线是：（）(A) 正平线 (B) 水平线 (C) 铅垂线(D) 一般倾斜直线7. 下图所示五棱柱表面上一点K，其正确的侧面投影是：（）(A) A (B) B (C) C (D) D8. 绘图仪器中分规的主要作用是：（）(A) 画圆或圆弧(B) 是圆规的备用品(C) 用来截量长度 (D) 等分线段9. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：（）(A) 毫米 (B) 厘米 (C) 米 (D) 根据绘图比例确定10. 如果A点在H投影面上，则：（）(A) A点的x坐标为0 (B) A点的y坐标为0(C) A点的z坐标为0 (D) A点的x、y、z坐标都不为0三、作图题1、根据已知条件，做出直线的三面投影。
1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594 841B. 210 297C. 420 594D. 297 4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B ).\A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。
画法几何试题及参考答案本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594841（A1）B. 210297(A4)C. 420594(A2)D. 297420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )A. 594841B. 210297C. 420594D. 2974209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: :1C. 5: :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的 ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。
画法几何试题及答案一、选择题1. 在画法几何中，点的投影通常表示为：A. 一条线B. 一个点C. 一个面D. 一个体答案：B2. 以下哪个术语描述的是线与线相交的点？A. 交点B. 投影点C. 垂足D. 投影线答案：A3. 正投影法中，平行于投影面的线段投影后：A. 长度不变B. 长度变短C. 长度变长D. 无法确定答案：A4. 画法几何中，一个平面图形在垂直于投影面的平面上的投影是：A. 原图形B. 缩小的图形C. 放大的图形D. 无法确定答案：A5. 在三视图中，主视图通常表示物体的：A. 正面B. 侧面C. 顶面D. 底面答案：A二、填空题1. 在画法几何中，_______表示物体的三维形状。
答案：三视图2. 投影线与投影面垂直的投影方法称为_______投影法。
答案：正3. 当一个物体的表面与投影面平行时，其投影是_______。
答案：原图形4. 在画法几何中，_______是指物体表面与投影面之间的夹角。
答案：投影角5. 如果一个物体的投影是一条线，则该物体与投影面是_______关系。
答案：垂直三、简答题1. 简述画法几何中三视图的作用。
答案：三视图的作用是全面展示物体的三维形状，包括主视图、侧视图和俯视图，分别从物体的正面、侧面和顶面进行投影，以确保设计和制造过程中对物体形状的准确理解。
2. 解释什么是正投影法，并给出其特点。
答案：正投影法是一种投影方法，其中投影线与投影面垂直。
其特点包括：投影线平行时，投影后的线段长度不变；投影线与投影面平行时，投影后的形状与原物体形状相同。
四、绘图题1. 根据题目给出的三视图，绘制一个立方体的三视图。
答案：（此处应有绘图，但无法提供）2. 给定一个物体的正视图和侧视图，请绘制其俯视图。
答案：（此处应有绘图，但无法提供）五、计算题1. 已知一个圆柱的正视图直径为10cm，侧视图高度为20cm，求圆柱的体积。
答案：圆柱体积V = πr²h = π(5cm)²(20cm) = 500π cm³2. 给定一个圆锥的底面直径为8cm，高为12cm，求其体积。
机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分上方8，试作A、B两点的三面投影。
(10分)二、作平面四边形ABCD的投影。
(10分)三、完成下列各形体的投影。
(12分，每题6分)1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
(12分，每题6分) 1．2．五、在指定位置将主视图画成全剖视图。
(10分)六、在指定位置将主视图画成剖视图。
(10分)七、补全螺栓连接图中所缺的图线。
(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
(10分)九、读零件图，并回答问题。
(16分)1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
，是螺纹（内、外），H是，8机械系机电一体化专业画法几何及机械制图课程班级 姓名 学号 得分题号 一 二 三 四 五 六 七 八 九 总分 得分 阅卷人二、 已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。
XZY HY WOaaabbb二、作平面四边形ABCD 的投影。
三、完成下列各形体的投影。
1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
1．2．五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
九、读零件图，并回答问题。
1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
，是螺纹（内、外），又是，H是，答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
2012-2013学年度第二学期期末考试《画法几何》试卷年级：学号：姓名：成绩：一、填空题（20分）1、特殊位置直线分为____________,_______________.2、在画法几何中,一些常用的符号代表不同的含义：H代表_______、V代表________、W代表________。
