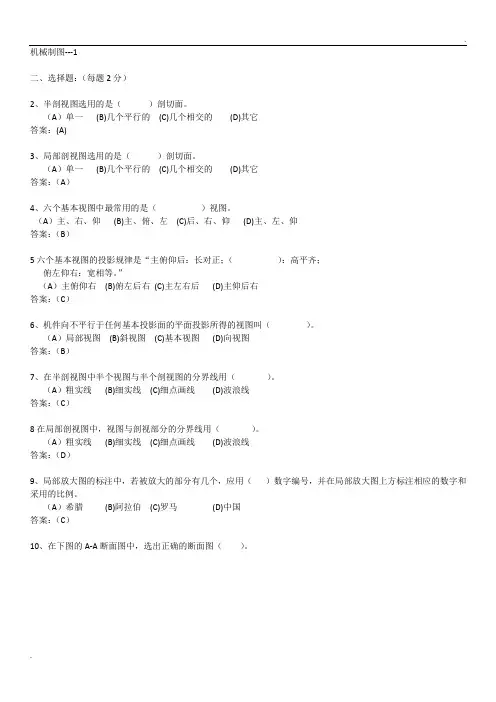

. 机械制图---1
二、选择题：（每题2分）
2、半剖视图选用的是（ ）剖切面。
（A）单一 (B)几个平行的 (C)几个相交的 (D)其它
答案：(A)
3、局部剖视图选用的是（ ）剖切面。
（A）单一 (B)几个平行的 (C)几个相交的 (D)其它
答案：（A）
4、六个基本视图中最常用的是（ ）视图。
（A）主、右、仰 (B)主、俯、左 (C)后、右、仰 (D)主、左、仰
答案：（B）
5六个基本视图的投影规律是“主俯仰后：长对正；（ ）：高平齐；
俯左仰右：宽相等。”
（A）主俯仰右 (B)俯左后右 (C)主左右后 (D)主仰后右
答案：（C）
6、机件向不平行于任何基本投影面的平面投影所得的视图叫（ ）。
（A）局部视图 (B)斜视图 (C)基本视图 (D)向视图
答案：（B）
7、在半剖视图中半个视图与半个剖视图的分界线用（ ）。
（A）粗实线 (B)细实线 (C)细点画线 (D)波浪线
答案：（C）
8在局部剖视图中，视图与剖视部分的分界线用（ ）。
（A）粗实线 (B)细实线 (C)细点画线 (D)波浪线
答案：（D）
9、局部放大图的标注中，若被放大的部分有几个，应用（ ）数字编号，并在局部放大图上方标注相应的数字和采用的比例。
（A）希腊 (B)阿拉伯 (C)罗马 (D)中国
答案：（C）
10、在下图的A-A断面图中，选出正确的断面图（ ）。 . .
答案：A
11下图的A-A剖面图中，选出正确的断面图（ ）。
12 在下图中，选出正确的断面图（ ）。
答案：A
16在下图中，选出正确的左视图（ ）。 . .

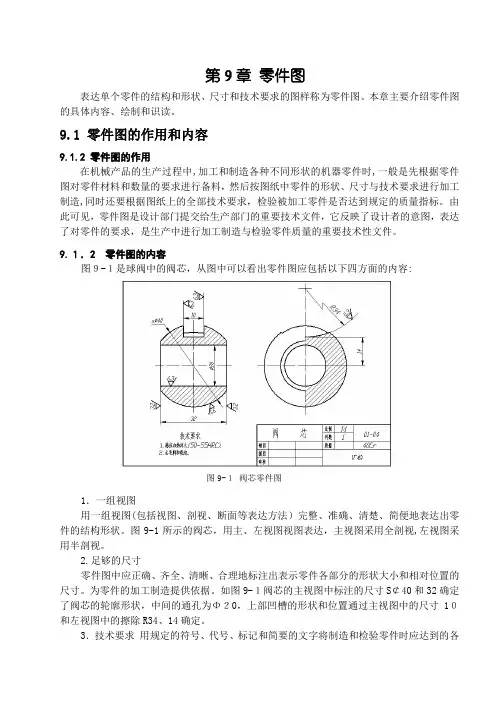

第９章 零件图
表达单个零件的结构和形状、尺寸和技术要求的图样称为零件图。本章主要介绍零件图的具体内容、绘制和识读。
9.1 零件图的作用和内容
9.1.2 零件图的作用
在机械产品的生产过程中,加工和制造各种不同形状的机器零件时,一般是先根据零件图对零件材料和数量的要求进行备料，然后按图纸中零件的形状、尺寸与技术要求进行加工
制造,同时还要根据图纸上的全部技术要求，检验被加工零件是否达到规定的质量指标。由此可见，零件图是设计部门提交给生产部门的重要技术文件，它反映了设计者的意图，表达了对零件的要求，是生产中进行加工制造与检验零件质量的重要技术性文件。
9.１．2 零件图的内容
图９-１是球阀中的阀芯，从图中可以看出零件图应包括以下四方面的内容:
图9-１ 阀芯零件图
1．一组视图
用一组视图(包括视图、剖视、断面等表达方法）完整、准确、清楚、简便地表达出零件的结构形状。图9-1所示的阀芯，用主、左视图视图表达，主视图采用全剖视,左视图采用半剖视。
2.足够的尺寸
零件图中应正确、齐全、清晰、合理地标注出表示零件各部分的形状大小和相对位置的尺寸。为零件的加工制造提供依据。如图9-１阀芯的主视图中标注的尺寸S￠40和32确定了阀芯的轮廓形状，中间的通孔为Φ２0，上部凹槽的形状和位置通过主视图中的尺寸1０和左视图中的擦除R34、14确定。
3．技术要求 用规定的符号、代号、标记和简要的文字将制造和检验零件时应达到的各项技术指标和要求。如图9-１中注出的表面粗糙度Ra６.３μm、1.６μm等,以及技术要求“感应加热淬火(50-55)HRC及去毛刺和锐边等。
4.标题栏
在图幅的右下角按标准格式画出标题栏,以填写零件的名称、材料、图样的编号、比例及设计、审核、批准人员的签名、日期等。
9.２零件图的视图选择
零件图要求将零件的结构形状完整、清晰地表达出来，并力求简便。因此,合理地选择主视图和其它视图,用最少的视图、最清楚地表达零件的内外形状和结构,必须确定一个比较合理的表达方案。
精心整理
机械制图基本知识
一.零件图的作用与内容
1.零件图的作用任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。
2.零件图的内容
一张完整的零件图应该包括以下内容，如图1所示
图1INT72”的零件图
（1）标题栏位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样标题栏 技术要求 精心整理
的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应一致。
（2）一组图形用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。
（3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。
（4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。
二、视图
基本视图:物体向６个基本投影面(物体在立方体的中心，投影到前后左右上下6个方向)投影所得的视图，他们是他们是: 精心整理
前视图（主视图）、左视图、右视图、顶视图、底视图及后视图。
三、全剖半剖
为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。
全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图
半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。
四、尺寸及其标注
1、尺寸的定义：以特定单位表示线性尺寸值的数值
2、尺寸的分类： 精心整理
1）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。
2）实际尺寸通过测量获得的尺寸。
3）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。
4）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。
机械制图教材7
第七章零件图
⽬的要求：1）了解零件图的作⽤与内容，能绘制和阅读中等复杂的零件图
2）掌握零件测绘的基本⽅法，进⼀步培养徒⼿画图的能⼒
3）零件图的尺⼨标注要完整、清晰、正确、合理，符合国标
4）了解常见⼯艺结构的作⽤和尺⼨注法
5) 了解常⽤的零件（齿轮、弹簧）的结构和画法
6) 了解表⾯粗糙度、公差与配合的基本概念，能识别它们的标注代号及其含义
重点难点：1）培养⼯程意识，达到能绘制和阅读中等复杂程度的零件图
2）培养具有⼀定的⼯艺意识，深刻领会零件图的尺⼨标注合理性
3) 掌握零件测绘的技巧以及零件相关技术要求的确定
4) 理解配合的含义和尺⼨公差及表⾯粗糙度的标注
5) 掌握螺纹的结构要素及其规定画法和标记
6) 掌握齿轮、弹簧的结构及其规定画法和标记
授课学时：8学时
本章主要作图练习：1）标记各种螺纹，并能查阅相应的国家标准。
2）已知螺纹标记，按规定画法绘制螺纹及螺纹连接图。
3）绘制单个直齿圆柱齿轮以及两圆柱齿轮的啮合连接图。
4）标注零件图的尺⼨。
5）表⾯粗糙度注写练习。
6）配合尺⼨各符号的意义以及配合尺⼨、零件图基本尺⼨和公差尺⼨查阅和注写。
7）看典型零件图。
8）抄绘零件图。
授课内容：
任何机器（或部件）都是由若⼲零件所构成。表达零件的图样称为零件图。本章主要讨论零件图的作⽤和内容、零件上的常见结构及常⽤零件的画法、零件的视图选择、零件图中尺⼨的合理标注、零件的技术要求、读零件图的⽅法及步骤、零件测绘及零件草图、计算机绘制零件图等。要学好本章的内容，应具备⼀定的设计和制造⼯艺知识，并具有⼀定的计算机绘图能⼒。§7-1 零件图的作⽤和内容
⼀台机器是由若⼲个零件按⼀定的装配关系和技术要求装配⽽成，我们把构成机器的最⼩单元称为零件。在⽣产中，零件图是指导零件的加⼯制造、检验的技术⽂件。
⼀张零件图包括下列内容：
（1）⼀组图形：合理运⽤各种机件表达⽅法（视图、剖视图、断⾯图）等，正确、完整、清晰、简洁地表达零件的结构形状。
