建筑制图及识图试题含答案一、单选题（共43题，每题1分，共43分）1.比例宜注写在图名的()。
A、右侧B、中间C、左侧D、下方正确答案：A2.填充不得穿越尺寸数字，不可避免时。
应该是()A、图线断开B、二者重合C、省略标注D、前述均可正确答案：A3.平行于正投影坐标轴（X轴）的直线是()。
A、侧平线B、正垂线C、侧垂线D、水平线正确答案：C4.平行于正投影坐标轴（y轴）的直线是()。
A、水平线B、侧垂线C、正垂线D、侧平线正确答案：C5.坡度大于等于1/2的屋面,易受雷击的部位是()A、屋角、屋脊、檐角、屋檐B、檐角、女儿墙、屋檐C、屋脊、屋角、女儿墙D、屋角、屋脊、檐角正确答案：D6.在施工中,L代表().A、墙B、板C、柱D、梁正确答案：D7.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为().A、承重墙与非承重墙B、纵墙与横墙C、外墙和内墙D、砖墙与钢筋混凝土墙正确答案：C8.房屋建筑的各种视图主要是采用()绘制的。
A、正投影法B、斜投影法C、平行投影法D、标高投影法正确答案：A9.建筑平面图、剖面图应以()A、轴测投影法B、直接标高投影法C、投影法D、直接正投影法正确答案：D10.一般情况下，建筑工程图纸中的图标栏设置在图框内的()。
A、右下角B、左上角C、右上角D、左下角正确答案：A11.平面与圆球相交,截交线的空间形状是()。
A、圆B、椭网C、直线D、双曲线正确答案：A12.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是().A、50mmB、1mmC、10mmD、5mm正确答案：C13.房屋结构中空心板的代号为。
()A、CBB、WBC、KBD、ZB正确答案：C14.立面图不能按()方式命名。
A、轴线B、朝向C、主出入口D、色彩正确答案：D15.正投影中，位于水平面上的直线可能是()。
A、水平线B、侧平线C、正平线D、一般位置直线正确答案：A16.用于确定组合体中各基本形体之间相互位置的尺寸称为()A、定位尺寸B、总尺寸C、定型尺寸D、细部尺寸正确答案：A17.同张图纸中，图线中的粗线宽度为b，则细线的宽度为()b。
建筑制图与识图一、基本知识（10分）1．试作出直径为40毫米的圆内接正五边形。
2．组合体视图的读图基本方法是什么？3．指北针的规定画法及用途？4．剖面图与断面图在标注上有何不同？举例说明。
二、（12分）根据轴测图，画出三画投影图。
三、（10分）根据主观视图和左视图，画出俯视图。
四、（18分）画出1—1、2—2剖面图。
五、（8分）下图为一螺钉联结二块板，没有画完，画法也有错误，将正确的画出。
六、（12分）在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中，完成：（1）（1）画出砖及毛石图例。
（2）（2）注出大放脚的高度。
（3）（3）注出基础底面的标高，注出室外地面标高-0.800米，室内地面标出±0.000米。
七、设有一单层房屋，已给出该房屋的平面图和南立面图以及门窗表。
要求完成：（1）补全平面图中的尺寸数字和轴线编号。
（2）补全南立面图中的标高数字。
（3）画出2—2剖面图（不注尺寸，各种图线要粗细分明，钢窗GC1的高度布置和窗扇分格型式要统一）。
（30分）建筑制图与识图试题答案及评分标准（供参考）一、基本知识（10分）1.2．形体分析法、线面分析法3．表示建筑朝向4．二、本题12分，一个视图4分。
三、本题10分。
四、本题18分。
1—1—1剖面图，10分；2—2剖面图8分。
五、本题8分。
六、本题12分。
其中：（1）6分；（2）3分；（3）3分。
七、本题30分。
如图所示，每处1分，共30分。
建筑制图与识图测试试题与答案1、关于标高，下面（）说法是错误的。
A、负标高应注“-”B、正标高必须注“+”C、正标高可不应注“+”D、零标高应注“±”答案：B2、尺寸线用来表示（）。
A、所注尺寸的范围B、尺寸的起止C、尺寸的方向D、尺寸大小答案：C3、标高一般注到小数点以后第（）位为止。
A、一B、二C、三D、随意答案：C4、在建筑平面图上不能看到（）。
A、地坪标高B、内墙位置C、门洞宽度D、门窗的高度答案：D5、建筑物的墙体根据其受力特征分为承重墙和（）。
A、非承重墙B、多层C、高层D、墙面答案：A6、（）是最常用的正投影制图工具。
A、丁字尺与三角板B、排笔C、图纸架D、卷式图柜答案：A7、剖切位置线用一组不穿越图形的粗实线表示，一般长度正确的是（）。
A、4—6mmB、8—10mmC、6—8mmD、6—10mm答案：D8、正等轴测图适用于绘制（）。
A、正面形状复杂的形体B、上下穿孔的形体C、前后穿孔的形体D、以上三者答案：B9、在A号轴线之后附加的第二根轴线时，正确的是（）。
A、A/2B、2/AC、B/2D、2/B答案：B10、平面图、剖面图、立面图在建筑工程图比例选用中常用（）。
A、1∶100B、1∶1000C、1∶50D、1∶50答案：A11、在图纸中平立面图的剖切符号应用（）来表示。
A、细实线B、粗实线C、细虚线D、粗虚线答案：B12、定位轴线用细点划线表示，末端画实线圆、圆的直径为（）mm。
A、5B、8答案：B13、尺寸界线及尺寸线应用（）绘制。
A、中粗实线B、细实线C、细单点长画线D、粗实线答案：B14、装饰立面图就是建筑物外观墙面或建筑内部墙面与物体的（）。
A、机械图B、正立投影图C、家具图D、水电图答案：B15、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。
A、0.4B、0.5C、0.7D、0.9答案：C16、我们一般绘制室内顶棚平面图是采用（）投影绘制的，这样是为了便于反应顶棚的实际情况。

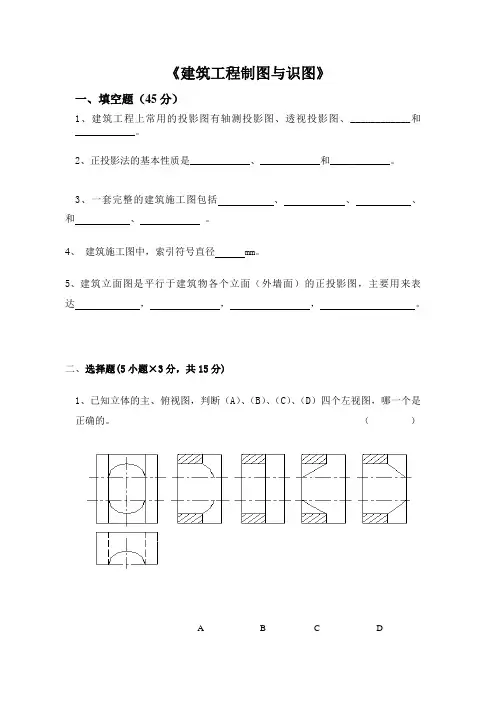

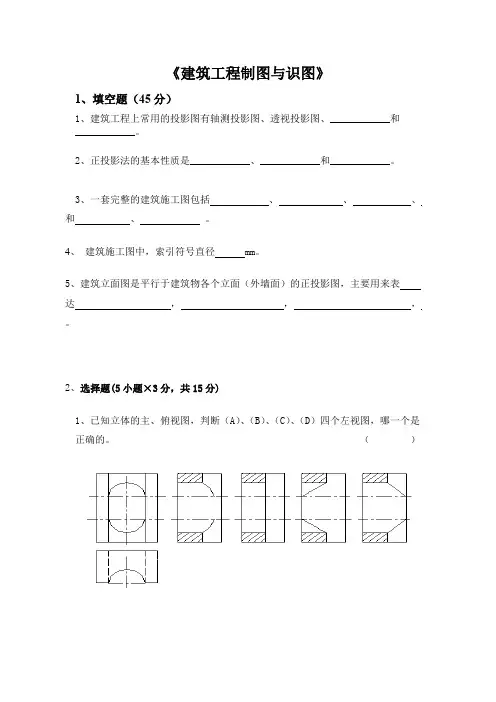

《建筑工程制图与识图》一、填空题（45分）1、建筑工程上常用的投影图有轴测投影图、透视投影图、____________和____________。
2、正投影法的基本性质是____________、____________和____________。
3、一套完整的建筑施工图包括、、、和、。
4、建筑施工图中，索引符号直径 mm。
5、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达，，，。
二、选择题(5小题×3分，共15分)1、已知立体的主、俯视图，判断（A）、（B）、（C）、（D）四个左视图，哪一个是正确的。
（）A B C D2、已知立体的主、俯视图，判断（A）、（B）、（C）、（D）四个左视图，哪一个是正确的。
（）A B C D3、三视图的投影规律为：长对正、高平齐、（）。
A．宽对正 B.高对正 C.宽相等 D.长相等4、一般局部视图用（）或双折线表示断裂部分的边界。
A．点画线 B. 虚线 C. 波浪线 D. 细实线5、正六棱柱的棱线垂直于正投影面时，其正面投影为（）。
A．正四边形 B. 正五边形 C. 正六边形 D. 三角形三、简答题：(2小题×5分，共10分)1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?2、何为建筑详图？建筑详图有哪几种常用图样？四．在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成：（10分）（1）画出砖及混凝土图例。
（2）注出大放脚高度。
注出基础底面的标高，注出室外地面的标高-0.850米，室内地面标高0.000米。
五、图形标注。
