建筑制图与识图练习题及答案

建筑制图及识图测试题与参考答案一、单选题（共43题，每题1分，共43分）1.确定各基本形体大小的尺寸称为( )。

A、定位尺寸B、定形尺寸C、标志尺寸D、构造尺寸正确答案：B2.φL表示( )。

A、Ⅰ级螺纹钢筋B、冷拉Ⅰ级钢筋C、Ⅰ级锰硅人字纹钢筋D、Ⅰ级光圆钢筋正确答案：B3.比例指的是图形与实物要素( )尺寸之比。

A、重量B、体积C、线性D、面积正确答案：C4.图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为( )b。

A、0.25B、0.5C、0.15D、0.75正确答案：A5.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、50mB、500mC、5000mD、5m正确答案：A6.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、10mmC、50mmD、5mm正确答案：B7.下列建筑中不属于公共建筑的是（）。

A、旅社B、学校C、宿舍D、医院正确答案：C8.建筑平面图是采用一假想的( )以上位置切开,将上部移去后所得的水平投影图。

A、水平剖切面沿楼地面B、水平剖切面沿窗台C、垂直剖切面沿高度D、水平剖切面沿基础顶面正确答案：B9.圆球在三个基本投影面上的投影结果为( )。

A、三个大小不相等的圆B、两个圆一个正方形C、三个大小相等的圆D、一个圆两个正方形正确答案：C10.平屋面或坡度不大于1/10的屋面,易受雷击的部位是( ).A、屋角、屋脊、檐角B、屋脊、屋角、女儿墙C、檐角、女儿墙、屋檐D、屋角、屋脊、檐角、屋檐正确答案：C11.“φ8@200”没能表达出这种钢筋的( )。

A、直径B、间距C、级别D、弯钩形状正确答案：D12.当平面垂直投影面时.在该投影面上的投影结果为( )A、反映实形B、一个点C、不确定D、一根线正确答案：D13.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、40平方毫米B、56平方毫米C、64平方毫米D、48平方毫米正确答案：D14.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。

1、以下建筑平面图纸中需要标注指北针的是（）。

B、底层平面图2、原位标注代表该部位的特殊数值，施工时应以原位标注取值优先.C、平法3、两个或两个以上的点、线、面具有同一的投影时，则称它们的投影（）。

•D、重合4、建筑详图的比例范围为（）。

•D、1:1-1:505、楼梯详图中需要标注的不只是各种尺寸,还有步数、平台标高、墙段轴线、梯段上下关系。

•C、结构设计6、建筑用地范围内所有建筑物占地的面积与用地总面积之比叫做（)。

•A、建筑系数7、将原状图放大后加以充实，清晰详尽地标注尺寸、写出说明，并将装饰纹样进行具象补充以便参照的图样是（）。

•B、局部放大图8、建筑给排水施工图中应画成粗实线的是().•C、排水和重力流管线9、基础详图通常为用（)剖切平面沿垂直于定位轴线方向切开基础所得到的断面图。

•B、铅垂10、柱平法施工图中，柱在不同标准层截面多次变化时，可采用（)，其余情况宜用截面注写方式.•C、列表注写方式11、用于绘制晒图底版的图纸是（）。

• C、硫酸纸12、装饰平面布置图的剖切形式和位置与建筑平面图（）。

•B、完全一样13、框架结构的楼层结构布置图中被现浇板遮盖住的梁不可见轮廓线应画成（)。

• A、细虚线14、房屋建筑的平面图通常采用的比例为()。

•B、1:10015、图纸的大小称为（）。

• A、图幅16、主要表示承重结构的布置情况，构件类型、大小以及构造作法等的图纸是（）。

•B、结构施工图17、反映电气系统基本组成、主要电气设备、元件之间的连接情况以及规格、型号、参数等的图纸称为(）。

•C、电气系统图18、建筑总平面图观察基地的地貌特征主要依靠阅读（）。

•D、等高线19、观察以下图例，阅读正确的是()。

•D、自然土壤、砖、钢筋混凝土20、建筑平面图中对墙、柱进行轴线编号的作用是(）.• D、定位21、建筑剖面图是假想用一个或多个垂直于外墙轴线的(），将房屋剖开，所得的投影图。

• B、铅垂剖切面22、建筑物宽度方向的墙叫做（）.• B、横墙23、建筑施工图特指建筑设计工种在（)阶段的图纸。

建筑制图及识图模拟练习题（附答案）一、单选题（共43题，每题1分，共43分）1.坡度大于等于1/2的屋面,易受雷击的部位是( )A、屋角、屋脊、檐角、屋檐B、屋角、屋脊、檐角C、屋脊、屋角、女儿墙D、檐角、女儿墙、屋檐正确答案：B2.给水排水工程图“——RJ——”表示( ).A、废水管B、热水给水管C、生活水管D、污水管正确答案：B3.下列建筑中不属于公共建筑的是（）。

A、旅社B、学校C、医院D、宿舍正确答案：D4.避雷常(网)是建筑物防雷较普遍采用的方法,避雷常一般应采用直径不小于8mm的圆钢或截面不小于( )厚度不小于4mm的扁钢制作。

A、48平方毫米B、56平方毫米C、40平方毫米D、64平方毫米正确答案：A5.施工总平面图( )。

A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速正确答案：A6.标题栏的位置一般在图幅的( )。

A、左上角B、右下角C、左下角D、右上角正确答案：B7.详图符号应以粗实线绘制，直径为( )mm。

A、8B、14C、10D、12正确答案：B8.在施工中,L代表( ).A、墙B、柱C、梁D、板正确答案：C9.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、5000mB、50mC、5mD、500m正确答案：B10.房屋结构中框架代号为.( )A、KJB、GJC、CJD、ZJ正确答案：A11.用于确定组合体中各基本形体之间相互位置的尺寸称为( )A、总尺寸B、定位尺寸C、细部尺寸D、定型尺寸正确答案：B12.在三投影面体系中X轴方向的尺寸反映物体的( )。

A、长度B、宽度C、不确定D、高度正确答案：A13.下列立面图的图名中错误的是( )A、⑦-----①立面图B、房屋立面图C、东立面图D、西立面图正确答案：B14.给排水的压力管道应标注( )标高.A、管中心B、管底C、官定D、以上都可以正确答案：A15.对称符号应以细实线绘制，平行线长度( )mm，平行线间距2－3mm。

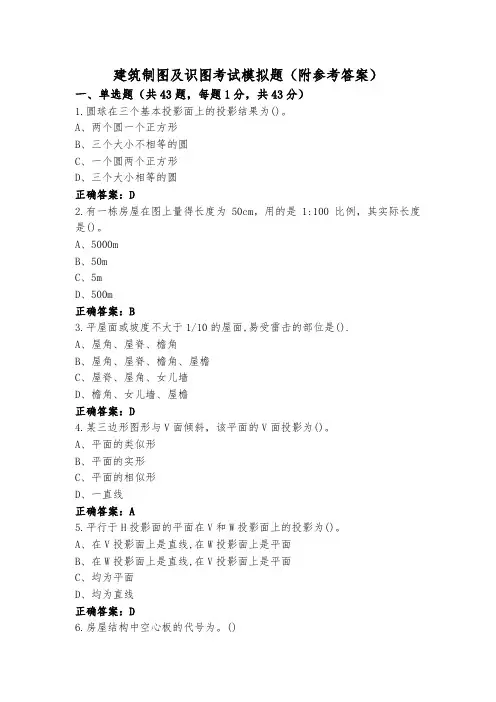

建筑制图及识图考试模拟题（附参考答案）一、单选题（共43题，每题1分，共43分）1.圆球在三个基本投影面上的投影结果为()。

A、两个圆一个正方形B、三个大小不相等的圆C、一个圆两个正方形D、三个大小相等的圆正确答案：D2.有一栋房屋在图上量得长度为50cm，用的是1:100比例，其实际长度是()。

A、5000mB、50mC、5mD、500m正确答案：B3.平屋面或坡度不大于1/10的屋面,易受雷击的部位是().A、屋角、屋脊、檐角B、屋角、屋脊、檐角、屋檐C、屋脊、屋角、女儿墙D、檐角、女儿墙、屋檐正确答案：D4.某三边形图形与V面倾斜，该平面的V面投影为()。

A、平面的类似形B、平面的实形C、平面的相似形D、一直线正确答案：A5.平行于H投影面的平面在V和W投影面上的投影为()。

A、在V投影面上是直线,在W投影面上是平面B、在W投影面上是直线,在V投影面上是平面C、均为平面D、均为直线正确答案：D6.房屋结构中空心板的代号为。

()A、CBB、WBC、KBD、ZB正确答案：C7.H面投影反映形体的()。

A、侧面形状和高度、宽度两个方向的尺寸B、正面形状和高度、长度两个方向的尺寸C、顶面形状和长度、宽度两个方向的尺寸D、底面形状和长度、宽度两个方向的尺寸正确答案：C8.无缝钢管、焊接钢管、铜管、不锈钢管等管材,管径宜以()表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：A9.基础各部分形状、大小、材料、构造、埋置深度及标号都能通过()反映出来。

A、总平面图B、基础详图C、基础剖面图D、基础平面图正确答案：C10.下列拉丁字母中，可以用做定位轴线编号的是()。

A、LB、OC、ID、Z正确答案：A11.已知E点在F点正上方,则E和F两点的()坐标值A、x方向B、y方向C、z方向D、所有方向正确答案：C12.坡度大于等于1/2的屋面,易受雷击的部位是()A、屋脊、屋角、女儿墙B、檐角、女儿墙、屋檐C、屋角、屋脊、檐角D、屋角、屋脊、檐角、屋檐正确答案：C13.关于标高，下列()的说法是错误的。

建筑制图与视图习题及答案一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有5种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。

(A) (B) (C)(D)2．建筑的耐火等级可分为( B )级。

A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。

应该是（A）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。

（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。

A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。

A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。

建筑制图与识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，比例尺是用来表示图纸与实际物体大小之间的比例关系，以下哪个比例尺是正确的？A. 1:100B. 1:1000C. 1:500D. 1:10000答案：A2. 在建筑平面图中，以下哪个符号通常用来表示门？A. ◉B. ▢C. ▣D. ◊答案：B3. 建筑立面图中，以下哪个表示法是用来表示窗户的？A. 三线表示法B. 四线表示法C. 五线表示法D. 六线表示法答案：A4. 在建筑剖面图中，剖面线通常采用哪种线型？A. 实线B. 虚线C. 点画线D. 波浪线答案：B5. 以下哪个不是建筑详图中常用的表示方法？A. 索引符号B. 引出线C. 比例尺D. 标高答案：C6. 建筑制图中，尺寸标注的基本原则是什么？A. 清晰、准确、完整B. 简洁、美观、实用C. 随意、快速、方便D. 复杂、详细、全面答案：A7. 在建筑制图中，以下哪个单位不是长度单位？A. 米B. 厘米C. 毫米D. 平方米答案：D8. 建筑总平面图中，以下哪个符号通常用来表示绿化区域？A. ▢B. ▣C. ▧D. ▨答案：C9. 在建筑制图中，以下哪个不是结构平面图的内容？A. 墙体B. 楼板C. 楼梯D. 照明布局答案：D10. 建筑制图中，以下哪个符号通常用来表示柱子？A. ⊗B. ⊕C. ⊙D. ⊚答案：B二、填空题（每空2分，共20分）11. 建筑制图中，墙体的厚度通常用________表示。

答案：粗实线12. 在建筑平面图中，房间的面积可以通过________和________来确定。

答案：长度、宽度13. 建筑立面图中，________用来表示建筑物的垂直面。

答案：投影线14. 建筑剖面图中，________用来表示建筑物内部的结构和构造。

答案：剖面线15. 建筑详图中，________是用来详细表示建筑物某个部分的图。

答案：详图16. 建筑制图中，________是表示建筑物高度的一种标注方式。

建筑制图与视图习题及答案一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有5种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。

(A) (B) (C)(D)2．建筑的耐火等级可分为( B )级。

A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。

应该是（A）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。

（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。

A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。

A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。

建筑制图与识图习题1. 尺寸标注的四要素是什么?2.建筑施工图包括哪些内容?3. 什么是绝对标高、相对标高、建筑红线?4. 总平面图包括哪些内容?5．何为建筑详图？建筑详图有哪几种常用图样？6.结构施工图包括哪些内容?7.什么是基础平面图?8.楼层结构平面图的内容有哪些?9.什么是标准图?10.剖面图和断面图的主要区别是什么？11.建筑剖面图的剖切位置如何选择?12.建筑平面图是如何形成的？。

13.在钢筋混凝土结构中，钢筋和混凝土的作用分别是什么？钢筋按作用分哪几种形式？14.建筑施工图主要表达内容是什么？基本图样有哪些？15.指北针的规定画法和用途？16.梁平法施工中，平面注写“Φ10-100/200（4）”表示什么含义1. 尺寸标注的四要素是什么?尺寸界线、尺寸线、尺寸起止符号、尺寸数字2.建筑施工图包括哪些内容?设计说明，图纸目录，总平面图，平面图，立面图，剖面图，节点及大样图3. 什么是绝对标高、相对标高、建筑红线?绝对标高：是以一个国家或地区统一规定的基准面作为零点的标高，我国规定以青岛附近黄海的平均海平面作为标高的零点；所计算的标高称为绝对标高。

相对标高：以建筑物室内首层主要地面高度为零作为标高的起点，所计算的标高称为相对标高。

建筑红线：建筑物的控制边线，建筑物必须在红线内搭建，包括阳台，室外楼梯等都不得超过建筑红线。

4. 总平面图包括哪些内容? 项目总体布置、建筑红线、建筑坐标、各栋编号及层数、各栋号及道路标高、规划设计的建筑面积、建筑密度、绿化率、容积率、建筑高度等各种指标，风玫瑰标示、图例等。

5．何为建筑详图？建筑详图有哪几种常用图样？为了满足施工要求对建筑的细部构造用较大的比例详细地表达出来，这种图叫做建筑详图。

分类：1局部构造详图（如楼梯详图，墙身详图等），2构件详图（如门窗详图，阳台详图等）和3装饰构造详图（如墙裙构造详图，门窗套装饰构造详图等）三类。

6.结构施工图包括哪些内容? 1,结构设计说明2结构平面布置图3结构构件详图7.什么是基础平面图? 假想用一个水平剖切平面沿建筑低层地面下一点剖切建筑，将剖切平面上面的部分去掉，并移去回填土所得到的水平投影图，称为基础平面图。

1、以下建筑平面图纸中需要标注指北针的是（）。

B、底层平面图2、原位标注代表该部位的特殊数值，施工时应以原位标注取值优先。

C、平法3、两个或两个以上的点、线、面具有同一的投影时，则称它们的投影（）。

•D、重合4、建筑详图的比例范围为（）。

•D、1:1-1:505、楼梯详图中需要标注的不只是各种尺寸，还有步数、平台标高、墙段轴线、梯段上下关系。

•C、结构设计6、建筑用地范围内所有建筑物占地的面积与用地总面积之比叫做（）。

•A、建筑系数7、将原状图放大后加以充实，清晰详尽地标注尺寸、写出说明，并将装饰纹样进行具象补充以便参照的图样是（）。

•B、局部放大图8、建筑给排水施工图中应画成粗实线的是（）。

•C、排水和重力流管线9、基础详图通常为用（）剖切平面沿垂直于定位轴线方向切开基础所得到的断面图。

•B、铅垂10、柱平法施工图中，柱在不同标准层截面多次变化时，可采用（），其余情况宜用截面注写方式。

•C、列表注写方式11、用于绘制晒图底版的图纸是（）。

• C、硫酸纸12、装饰平面布置图的剖切形式和位置与建筑平面图（）。

•B、完全一样13、框架结构的楼层结构布置图中被现浇板遮盖住的梁不可见轮廓线应画成（）。

• A、细虚线14、房屋建筑的平面图通常采用的比例为（）。

•B、1:10015、图纸的大小称为（）。

• A、图幅16、主要表示承重结构的布置情况，构件类型、大小以及构造作法等的图纸是（）。

•B、结构施工图17、反映电气系统基本组成、主要电气设备、元件之间的连接情况以及规格、型号、参数等的图纸称为（）。

•C、电气系统图18、建筑总平面图观察基地的地貌特征主要依靠阅读（）。

•D、等高线19、观察以下图例，阅读正确的是（）。

•D、自然土壤、砖、钢筋混凝土20、建筑平面图中对墙、柱进行轴线编号的作用是（）。

• D、定位21、建筑剖面图是假想用一个或多个垂直于外墙轴线的（），将房屋剖开，所得的投影图。

• B、铅垂剖切面22、建筑物宽度方向的墙叫做（）。

建筑制图与识图习题与答案一、单选题（共50题，每题1分，共50分）1、长仿宋字的宽度为10毫米，那么字高为（）mm。

A、20B、7C、10D、14正确答案：D2、图号应从（）开始编制。

A、1B、3C、0D、2正确答案：A3、建筑结构按层数来划分有底层结构、高层结构与（）。

A、框架结构B、排架结构C、多层结构D、墙结构正确答案：C4、一套完整的装饰施工图，一般由（）图纸组成。

A、装饰平面图B、装饰平面图C、装饰平面图D、装饰平面图正确答案：A5、指北针符号，圆用细实线绘制，圆的直径正确的是（）。

A、22mmB、25mmC、20mmD、24mm正确答案：D6、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。

A、0.7B、0.5C、0.9D、0.4正确答案：A7、断面的剖切符号应只用剖切位置线表示，并应以（）线绘制。

A、细实线B、单点长画线C、粗实线D、中虚线正确答案：C8、平行于投影的圆，其正投影图为（）。

A、扩大了的圆B、缩小了的圆C、实圆D、扁圆正确答案：C9、装饰施工图是按（）的基本方法来表示室内各部位相互关系。

A、线条B、符号C、比例D、投影视图正确答案：D10、7-9层的住宅属于（）。

A、中高层B、底层C、多层D、高层正确答案：A11、尺寸线用来表示（）。

A、尺寸的起止B、所注尺寸的范围C、尺寸大小D、尺寸的方向正确答案：D12、横式使用的图纸，其装订边在图纸的（）。

A、上方B、右方C、左方D、哪方均可正确答案：C13、绘制指北针的尾部宽度为（）mm。

A、3B、4C、5D、6正确答案：A14、室内立面索引符号应由直径为10mm的圆形及注视方向（）三角深色图形组成。

A、任意B、锐角C、等边D、等腰直角正确答案：D15、有关门窗的开关线，下述论点正确的是（）。

A、窗的开关线向外开用虚线表示，向内开用实线表示B、门的开关线在立面图上表示C、窗的开关线在平面图上表示D、门的开关线在平面图上表示，窗的开关线在立面图上表示正确答案：D16、下列选项中，不属于平面图的基本内容的是（）。

建筑制图与识图专项考核试题一、选择题1 .工程常用的投影法分为两类：中心投影法和（\［单选题］*A、平行投影法√B、斜投影法C、正投影法D、点投影法2 .标题栏一般应位于图纸的（）方位。

［单选题］*A、正上方B、右上方C、左下方D、右下方√3 .图样中，机件的可见轮廓线用（）画出。

［单选题］*A、粗实线√B、虚线C、细实线D、细点划线4 .图样中，机件的不可见轮廓线用（）画出。

［单选题］*A、粗实线C、细实线D、细点划线5 .图样中，机件的尺寸线和尺寸界限用（）画出。

［单选题］*A、粗实线B、虚线C、细实线√D、细点划线6 .图样中，机件的对称中心线和轴线用（）画出。

［单选题］*A、粗实线B、虚线C、细实线D、细点划线√7 .表面都是由若干个平面所围成的几何形体,称为（1［单选题］*A、正方体B、多面体C、平面基本体√D、曲面体8 .与三个投影面都（）的平面,称为一般位置平面。

［单选题］*A、垂直B、平行D、以上均可9 .谢亍于W面的直线称为（）β［单选题］*A、水平线B、侧平线√C、正平线D、一般位置平面10 .垂直于W面的直线称为（1［单选题］*A、侧垂线√B、中垂线C、正垂线D、铅垂线11 .垂直于一个投影面,（）于另外两个投影面的直线.称为投影面垂直线。

［单选题］*A、垂直B、平行√C、倾斜D、任意位置12 .在图纸上必须用（）画出图框。

［单选题］*A、虚线B、实线C、点画线D、粗实线√13 .正投影的基本性质（1［单选题］*A、真实性B、积聚性C、类似性D、以上均可√14 .平行于H面的直线称为（\［单选题］*A、水平线√B、侧平线C、正平线D、一般位置平面15 .平行于V面的直线称为（1［单选题］*A、水平线B、侧平线C、正平线√D、一般位置平面16 .角度的尺寸数字一律按（）位置书写。

［单选题］*A、水平√B、垂直C、水平向左D、水平向右17 .截交线的性质（1［单选题］*A、共有性B、封闭性C、公有性和封闭性√D、均不正确18 .一个完整的尺寸应该包括（）三部分。

建筑制图及识图测试题及答案1、球体直径的表示方法为( )。

A、“R”B、“Ф”C、“SR”D、“SФ”答案：D2、点在直线上，点的投影仍在直线的投影上，这是正投影的( )。

A、积聚性B、同素性C、从属性D、定比性答案：C3、下列说法正确的是( )A、物体的一个单面投影只能反映二个向度，无法表达三个向度的空间形体B、当两个物体的正面投影相同，则这两个物体相同C、当两个物体的正面和侧面投影相同，则这两个物体相同D、当两个物体的正面和水平面投影相同，则这两个物体相同答案：A4、水煤气输送钢管、铸铁管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是答案：C5、建筑物结构承重可分为( )。

A、墙承重式、框架结构B、墙承重式C、半框架结构，框架结构D、墙承重式、框架结构、空间结构、半框架结构答案：D6、标题栏的位置一般在图幅的( )。

A、左上角B、左下角C、右上角D、右下角答案：D7、指北针圆的直径宜为( )用细实线绘制。

A、14mmB、18mmC、20mmD、24mm答案：D8、垂直于水平面的线叫做( )。

A、正平线B、铅垂线C、水垂线D、正垂线答案：B9、填充不得穿越尺寸数字，不可避免时。

应该是( )A、图线断开B、二者重合C、省略标注D、前述均可答案：A10、给排水的压力管道应标注( )标高.A、管中心B、管底C、官定D、以上都可以答案：A11、照明配电箱代号为( )A、APB、ALC、AND、AM答案：B12、工程上常用的四种投影是多面正投影、轴测投影、透视投影和标高投影,其中标高投影属于( )A、中心投影B、斜投影C、多面投影D、正投影答案：D13、“φ8@200”没能表达出这种钢筋的( )。

A、. 弯钩形状B、. 级别C、. 直径D、. 间距答案：A14、φL表示( )。

A、Ⅰ级光圆钢筋B、冷拉Ⅰ级钢筋C、Ⅰ级锰硅人字纹钢筋D、Ⅰ级螺纹钢筋答案：B15、在三投影面体系中Z轴方向的尺寸反映物体的( )A、长度B、宽度C、高度D、不确定答案：C16、平行于正投影坐标轴（y轴）的直线是( )。

建筑制图及识图模考试题（含参考答案）一、单选题（共43题，每题1分，共43分）1.平行于H投影面的平面在V和W投影面上的投影为( )。

A、在V投影面上是直线,在W投影面上是平面B、在W投影面上是直线,在V投影面上是平面C、均为平面D、均为直线正确答案：D2.己知点A(10,0,0)和点B(10,0,10),以下关于点A和点8的相对位置正确的是( )。

A、点B在点A的前面B、点B在点A的正上方C、点A在点8的正下方D、点A在点8前面正确答案：C3.图纸上标注的比例是1：1000,则图纸上的10mm表示实际的( )。

A、100mmB、10mmC、10mD、10km正确答案：C4.给水排水工程图“——W——”表示( ).A、废水管B、污水管C、生活水管D、热水给水管正确答案：B5.某三边形图形与V面倾斜，该平面的V面投影为( )。

A、平面的相似形B、平面的类似形C、一直线D、平面的实形正确答案：B6.建筑物结构承重可分为( )。

A、墙承重式、框架结构、空间结构、半框架结构B、半框架结构，框架结构C、墙承重式D、墙承重式、框架结构正确答案：A7.关于标高，下列( )的说法是错误的。

A、正标高应注“＋”B、正标高不注“＋”C、零标高应注“±”D、负标高应注“－”正确答案：B8.建筑物防雷装置的接地体采用圆钢时,直径不小于( ).A、10mmB、6mmC、8mmD、12mm二、多选题(每题3分)正确答案：A9.对于风向频率玫瑰图说法错误的是( )。

A、它是根据某一地区全年平均统计的各个方向顺风次数的百分数值，按一定比例绘制B、实线表示全年风向频率C、虚线表示夏季风向频率D、图上所表示的风的吹向是指从外面吹向该地区中心，且画在总平面上正确答案：A10.无缝钢管、焊接钢管、铜管、不锈钢管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：A11.房屋建筑的各种视图主要是采用( )绘制的。

建筑制图与视图习题及答案一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有5种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。

(A) (B) (C)(D)2．建筑的耐火等级可分为( B )级。

A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。

应该是（A）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。

（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。

A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。

A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。

建筑制图与识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，尺寸线一般采用（）线型。

A. 实线B. 虚线C. 点划线D. 双点划线答案：B2. 建筑平面图中，墙体的厚度通常用（）表示。

A. 粗实线B. 细实线C. 虚线D. 点划线答案：B3. 在建筑立面图中，以下哪个元素通常不表示？A. 门窗B. 屋顶C. 地面D. 楼梯答案：C4. 建筑剖面图中，以下哪个元素表示建筑物内部结构？A. 墙体B. 楼板C. 屋顶D. 地面答案：B5. 建筑详图中，以下哪个元素用于表示材料？A. 符号B. 标注C. 线型D. 图例答案：D6. 在建筑制图中，以下哪个比例尺适用于大型建筑的平面图？A. 1:50B. 1:100C. 1:200D. 1:500答案：D7. 建筑制图中，以下哪个符号用于表示管道？A. ⊥C. ∩D. ∪答案：D8. 在建筑制图中，以下哪个符号用于表示门？A. ⊥B. ∥C. ∩D. ∪答案：A9. 建筑制图中，以下哪个元素用于表示窗户？A. ⊥B. ∥C. ∩答案：C10. 在建筑制图中，以下哪个元素用于表示楼梯？A. ⊥B. ∥C. ∩D. ∪答案：B二、多项选择题（每题3分，共15分）11. 建筑制图中，以下哪些线型用于表示中心线？（）A. 粗实线B. 细实线C. 虚线D. 点划线答案：B, D12. 在建筑制图中，以下哪些元素用于表示尺寸？（）A. 尺寸线B. 尺寸界线C. 尺寸数字D. 比例尺答案：A, B, C13. 建筑制图中，以下哪些符号用于表示结构构件？（）A. ⊥B. ∥C. ∩D. ∪答案：A, B, C14. 在建筑制图中，以下哪些元素用于表示建筑设备？（）A. 符号B. 图例C. 标注D. 线型答案：A, B, C15. 建筑制图中，以下哪些比例尺适用于小型建筑的平面图？（）A. 1:50B. 1:100C. 1:200D. 1:500答案：A, B三、判断题（每题2分，共20分）16. 建筑制图中，尺寸线应与被标注的线段平行。

建筑制图及识图模拟习题（含答案）一、单选题（共40题，每题1分，共40分）1、形体进行投影时，对其不可见的轮廓用( )表示。

A、虚线B、实线C、折断线D、点划线正确答案：A2、( )上的点与空间形体上的点一一对应。

A、轴测投影图B、二面投影图C、单面投影图D、三面投影图正确答案：D3、H面投影反映形体的( )。

A、底面形状和长度、宽度两个方向的尺寸B、顶面形状和长度、宽度两个方向的尺寸C、侧面形状和高度、宽度两个方向的尺寸D、正面形状和高度、长度两个方向的尺寸正确答案：B4、结构施工土中的圈梁表示( ) .A、KLB、GLC、JLD、QL正确答案：D5、当尺寸线为竖直时，尺寸数字注写在尺寸线的( )。

A、右侧的上部B、两侧C、左侧中部D、右侧中部正确答案：C6、对称符号应以细实线绘制，平行线长度( )mm，平行线间距2－3mm。

A、20－30C、6－10D、11－15正确答案：C7、在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( )。

A、图标B、会签栏C、图纸目录D、图框正确答案：B8、建筑平面图、剖面图应以( )A、投影法B、轴测投影法C、直接正投影法D、直接标高投影法正确答案：C9、下列针对铅垂面说法正确的是( )A、垂直于H面的平面称为铅垂面B、垂直于H面与V、W面倾斜的平面称为铅垂面C、铅垂面可垂直于V面D、铅垂面可平行于V面正确答案：B10、建筑平面图是采用一假想的( )以上位置切开,将上部移去后所得的水平投影图。

A、水平剖切面沿窗台B、水平剖切面沿楼地面C、水平剖切面沿基础顶面D、垂直剖切面沿高度正确答案：A11、比例宜注写在图名的( )。

A、右侧B、中间C、下方正确答案：A12、三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。

A、长对正B、宽相等C、三等D、高平齐正确答案：A13、图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为( )b。
