混流式水轮机结构一、混流式水轮机的结构1.水轮机壳体：水轮机的壳体通常由钢板焊接而成，具有良好的密封性能。
壳体内部还设有轮道导汤管，用于引导水流。
2.导叶环：导叶环是安装在水轮机壳体内部的一个环形零件，其内部安装有一系列可调节的导叶叶片。
导叶环通过调节导叶叶片的开度，可以控制水流的流量和流速，从而实现对水轮机的调节。
3.导叶叶片：导叶叶片是水轮机中起导流作用的重要零件，通过调整导叶叶片的开度，可以改变出口流速和角度，从而控制水流对转子的冲击力，使得水轮机可以在不同水头和流量条件下工作。
4.转子叶片：转子是水轮机的关键部件，一般由多个对称的叶片组成。
转子叶片通过受到水流的冲击力，转动驱动轴，带动发电机发电。
5.出口导肋：在转子后部有一系列环形的导肋，用于引导从转子上流出的水流，增加水流的压力。
二、混流式水轮机的工作原理1.进水过程：水流由上游引导进入水轮机壳体，进入导叶环。
导叶环的导叶叶片控制水流的进入角度，使水流与转子叶片相互作用。
2.冲击转矩产生：水流受到转子叶片的反作用力，产生冲击力，使转子叶片转动。
3.转动传动：转子叶片的转动通过轴传递给发电机，驱动发电机转动，产生电能。
4.出水过程：水流经过转子和导肋等零部件后，通过出口排出。
出口导肋的作用是引导水流，增加水流的压力。
三、混流式水轮机的优点1.区域适用性强：混流式水轮机适用于中高水头和中小流量的水力发电站，适用范围广，兼容性强。
2.转速稳定：混流式水轮机的转速较稳定，工作平稳可靠。
3.效率高：混流式水轮机的效率较高，能够充分利用水能。
4.运维成本低：水轮机壳体结构简单，维护和维修成本相对较低。
综上所述，混流式水轮机是一种常见并且应用广泛的水轮机结构。
其结构主要由水轮机壳体、导叶环、导叶叶片、转子叶片和出口导肋等零部件组成，通过控制导叶叶片的开度和角度，实现对水流的调节。
混流式水轮机通过水流对转子的冲击力，带动转子转动，驱动发电机发电。
混流式水轮机具有区域适用性强、转速稳定、效率高和运维成本低等优点，在水力发电领域发挥着重要的作用。
混流式水轮机的结构与工作原理分析引言：混流式水轮机是一种常见的水力发电设施，利用水流的动能将其转化为机械能，再通过发电机将机械能转化为电能。
本文将对混流式水轮机的结构和工作原理进行详细分析。
一、混流式水轮机的结构混流式水轮机由以下几个主要部分组成：1. 水轮机框架：水轮机框架承载着整个水轮机的结构，并将水轮机与发电机连接在一起。
2. 水泵：混流式水轮机的入水部分是一个水泵，用于将水引入水轮机。
3. 水轮机转子：水轮机转子是整个水轮机的核心部件，主要负责将水流的动能转化为机械能。
4. 水轮机导叶：水轮机导叶位于水轮机转子的周围，通过控制导叶角度来控制水流的流向和流量。
5. 水轮机叶片：水轮机叶片是水轮机转子上的可调叶片，用于改变水流通过叶片时的流向和速度。
6. 发电机：发电机是将水轮机转子输出的机械能转化为电能的设备，通过电磁感应原理生成电能。
二、混流式水轮机的工作原理混流式水轮机的工作原理可以分为下面几个步骤：1. 水的引入：水首先通过水泵被引入混流式水轮机。
2. 水的控制：水流经过水轮机导叶时，导叶角度的调整可以改变水流的流向和流量。
通过控制导叶的开度，可以控制水流进入水轮机转子的形式，从而实现对水轮机的输出功率的控制。
3. 动能转换：当水流通过水轮机转子的叶片时，水流的动能被转化为机械能。
水轮机叶片的形状和数量会影响到水流通过叶片时的流向和速度，从而影响机械能的转化效率。
4. 电能产生：水轮机转子输出的机械能被传递给发电机，发电机通过电磁感应原理将机械能转化为电能。
电能可以进行输送和利用，供给电网或者使用在其他需要电力的设备中。
三、混流式水轮机的特点和应用混流式水轮机具有以下特点和应用：1. 宽广调功范围：混流式水轮机适用于水头较高的水流，工作范围较宽，可以根据需要调整输出功率。
2. 节能环保：由于混流式水轮机可以更好地利用水流的动能，相对于传统的水轮机具有更高的转化效率，可以节约水资源，减少对环境的影响。
水轮机原理及构造1、概述混流式水轮机工作原理：水流经压力钢管在开启蝶阀后进入蜗壳形成封闭的环流〔形成环流是为了使水流作用转轮时，使转轮各方向受力均匀，到达机组稳定运行的目的〕，在导叶开启后，水流径向进入转轮又轴向流出转轮〔所以称之为混流式水轮机〕，在这个过程中由水流和水轮机的相互作用，水流能量传给水轮机，水轮机开始旋转作功。
水轮机带动直流励磁的同步发电机转子旋转后，根据电磁感应原理〔问题〕，在三相定子绕阻中便感应出交流电势，带上外负荷后便输出电流。
注：电磁感应闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，这种现象叫做电磁感应，产生的电流叫做感应电流。
①产生感应电流的必要条件是：a、电路要闭合；b、闭合电路中一部分导体做切割磁感线运动，缺一不可；假设是闭合电路的一部分导体，但不做切割磁感线运动则无感应电流，假设导体做切割磁感线运动但电路不闭合，导体上仍无感应电流则导体两端有感应电压。
②感应电流的方向跟磁场方向和导体切割磁感线运动方向有关三者互相垂直，改变磁场方向或改变导体切割磁感线方向都会改变感应电流的方向。
③在电磁感应现象中机械能转化为电能。
应用：发电机是根据电磁感应原理制成的，它使人们大规模获得电能成为现实。
①交流发电机主要由转子和定子两部分组成，另外还有滑环、电刷等。
②交流电的周期与频率周期和频率是用来表示交流电特点的两个物理量，周期是指交流发电机中线圈转动一周所用的时间，所以单位是“秒”；频率是指每秒钟内线圈转动的周数，它的单位是“赫”。
我国使用的交流电周期为0.02秒，频率是50赫，其意义是发电机线圈转一周用时0.02秒，即1秒内线圈转50周，因为线圈每转一周电流方向改变两次，所以，频率为50赫的交流电在1秒钟内方向改变100次。
2、水轮机的主要类型：水轮机基本类型有：还击式冲击式还击式：混流式〔HL〕、东风：HLA722C-LJ-192HL混流式水轮机设计序号为A722C为L立轴J金属蜗壳192转轮直径为192cm轴流式〔ZL〕：轴流转桨式〔ZZ〕轴流定桨式〔ZD〕、斜流式〔XL〕、贯流式〔GL〕：贯流转桨式〔GZ〕贯流定桨式〔GD〕特点：将位能〔势能〕、动能转换为压能，进行工作；转轮完全淹没在密闭的水体中。

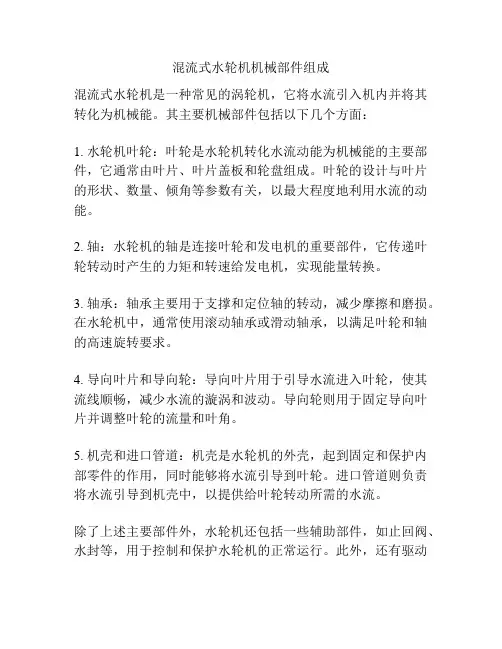

混流式水轮机机械部件组成
混流式水轮机是一种常见的涡轮机，它将水流引入机内并将其转化为机械能。
其主要机械部件包括以下几个方面：
1. 水轮机叶轮：叶轮是水轮机转化水流动能为机械能的主要部件，它通常由叶片、叶片盖板和轮盘组成。
叶轮的设计与叶片的形状、数量、倾角等参数有关，以最大程度地利用水流的动能。
2. 轴：水轮机的轴是连接叶轮和发电机的重要部件，它传递叶轮转动时产生的力矩和转速给发电机，实现能量转换。
3. 轴承：轴承主要用于支撑和定位轴的转动，减少摩擦和磨损。
在水轮机中，通常使用滚动轴承或滑动轴承，以满足叶轮和轴的高速旋转要求。
4. 导向叶片和导向轮：导向叶片用于引导水流进入叶轮，使其流线顺畅，减少水流的漩涡和波动。
导向轮则用于固定导向叶片并调整叶轮的流量和叶角。
5. 机壳和进口管道：机壳是水轮机的外壳，起到固定和保护内部零件的作用，同时能够将水流引导到叶轮。
进口管道则负责将水流引导到机壳中，以提供给叶轮转动所需的水流。
除了上述主要部件外，水轮机还包括一些辅助部件，如止回阀、水封等，用于控制和保护水轮机的正常运行。
此外，还有驱动
系统、润滑系统、冷却系统等配套设备，以确保水轮机的稳定运行和安全运行。
/trade/pay_success.htm?biz_order_id=213979720000462&out_trade_no=T200P213979720000462&dealing=T第一节混流式水轮机结构一、概述混流式水轮机是反击式水轮机的一种，其应用水头范围很广，从20~700m水头均可使用。
它结构简单，制造安装方便，运行可靠，且有较高的效率和较低的空蚀系数。
现以图2-1所示的混流式水轮机为例来介绍这种水轮机结构。
水轮机的进水部件是具有钢板里衬的蜗壳，座环支柱也称固定导叶1，在转轮四周布置着导水机构导叶2。
座环支柱具有坚固的上环a和下环b，蜗壳和上下环焊接在一起。
导叶轴颈用衬套（钢或尼龙材料）支承在底环3和固定于顶盖4的套筒5上。
底环固定于座环的下环上面。
顶盖用螺钉6与座环的上环连接。
导水的传动机构是由安置在导水叶上轴颈的转臂12，连杆13和控制环14组成。
导叶的开度0a（从导叶出口边端到相邻导叶背部的最短距离）的改变是通过导水机构的两个接力器16和控制环连接的推拉杆15传动控制环来实现的。
图2-1 HL200-LJ-550水轮机剖面图（高度单位：m，尺寸单位：mm）1—固定导叶；2—导叶；3—底环；4—顶盖；5—套筒；6—螺钉；7—主轴法兰；8—主轴；9—上冠；10—下环；11—叶片；12—转臂；13—连杆；14—控制环；15—推拉杆；16—接力器；17—导轴承；18—泄水锥；a19,b19—上，下迷宫环；a—坐环上环；b—坐环下环；20—连接螺栓由于混流式水轮机应用水头较高，导叶承受的弯曲载荷大，因此导叶的相对高度0b与轴流式水轮机比较起来做得短一些，以减小跨度。
此外，随着水头增高，相同功率下水轮机的过流量减小，这样有可能减小流道的过流载面。
0b一般随水头增加而减小。
导叶和水轮机顶盖4及底环3之间的间隙及相邻导叶在关机时的接合面都会有漏水现象。
一般采用橡胶的或金属制成的密封件，可使导水机构关闭时的漏水量最小。
水轮机复习题（200题）一、问答题：1、混流式水轮机的结构，按水流流径的路径主要有几部分组成？答：混流式水轮机的结构，按水流流径的路径主要有引水机构、导水机构、转动机构、泄水机构四大部分组成。
2、引水机构的主要作用是什么？答：压力钢管引进的水流首先进入水轮机室，主要作用是使引进的水流以尽可能小的水头损失且较均匀地从四周进入水轮机的转轮。
3、导水机构的主要作用是什么？答导水机构的主要作用是调节进入转轮的流量，以适应负荷变化的需要；当发电机负荷减少时，要求水轮机的进入流量相应减少，这时关水导叶开度，减少流量，反之当负荷增大时，打开导叶开度加大流量。
停机时，导叶全部关闭，将水流截断。
当机组发生故障而紧急停机时，导叶可迅速关闭。
一般在5-10s内导叶可从全部开启状态至全关闭状态。
4、座环的作用是什么？答：座环是水轮机的承重部件。
水轮机的轴向推力，发电机的重量及座环上混凝土的重量，均由座环承受。
座环是水轮机零部件安装中的重量基准面。
座环由上环、下环、固定导叶组成。
固定导叶的断面为机翼型，以减少水流阻力。
固定导叶的叶片数为活动导叶的1/2。
水流通过蜗壳经固定导叶活动导叶按辐向均匀地进入转轮。
5、转轮由几部分组成，叶片是什么形状？答：转轮由叶片、上冠、下环和泄水锥组成，泄水锥装在上冠的中心下方。
用来引导水流，避免水流经叶片流出后相互撞击，减少水力损失，提高水轮机效率。
转轮叶片安置在上冠和下环之间，按圆周均匀分布。
叶片是一个三向的空间扭曲面。
上部较直，扭曲较小，而下部扭曲较大。
转轮叶片数目通常为14-15片，我厂是14片。
6、尾水管的作用主要是什么？答：尾水管的作用主要是①将转轮出口的水流引向下游。
②利用下游水位至转轮出口处所形成的静力真空（吸出高度值）。
③利用转轮出口的水流动能，将其转换为转轮出口处的附加动力真空，使动能恢复并加以利用。
7、立式混流式水轮机从作用和安装上划分，它由那几部分组成？答：①埋设部分，包括尾水管里衬、基础环、座环、蜗壳和机坑里衬；②转动部分包括主轴、转轮和它们的附件。
