轴流式水轮机

轴流式贯流式
轴流式和贯流式是两种不同类型的风机或水轮机的工作方式，它们在结构和运行原理上有所不同。

轴流式风机或水轮机的特点是气体或水流平行于风机轴或水轮机轴流动。

在轴流式风机中，叶片推动空气沿着与轴相同的方向流动，产生气流。

这种类型的风机通常用于需要大风量但压力要求较低的场合，如电风扇或空调的外机风扇。

轴流式水轮机则利用水流沿着轴线方向的动能来转动转轮，进而驱动发电机发电。

贯流式风机或水轮机，又称为横流式，其特点是气体或水流垂直于风机轴或水轮机轴流动，并贯穿整个叶轮或转轮。

在贯流式风机中，气流通过叶轮的旋转被强制折转，从而产生较大的风压。

这种类型的风机通常用于需要较高风压但风量要求适中的场合，如空调挂机或风幕机等。

贯流式水轮机则利用水流通过转轮时的动能和势能转换来产生旋转力，进而驱动发电机发电。

这种类型的机组通常适用于低水头、大流量的水电站。

总的来说，轴流式和贯流式风机或水轮机在结构和运行原理上有所不同，分别适用于不同的场合和需求。

在选择使用哪
种类型的风机或水轮机时，需要根据具体的应用场景和要求进行评估。

ZD760-LM/LMY-40型水轮机机组性能参数表ZDT03-LM/LMY-60型水轮机机组性能参数表ZDT03-LM/LMY-80型水轮机机组性能参数表ZDT03-LM/LMY-80型水轮机机组性能参数表ZD560-LMY/LH-60型水轮机机组性能参数表ZD560-LMY/LH-80型水轮机机组性能参数表水轮机选型方案1、水文资料：①、水头Hp≈7.0米；②、流量Q=1.0~1.5米3/秒；2、水轮机选型方案一：①、水轮机型号：ZD T03-LMy-60；转轮角ψ=+100；单价：5.0万元；②、运行状态参数校核：选型计算水头Hp=6.8米；计算单位转速n=750转/分；计算单机引用流量Q=1.15米3/秒；效率η=87%；水轮机有效出力N出=9.81QHη=66千瓦；发电机功率N发=0.9N出=59千瓦；③、配套发电机：SF55-8/590（电压400V）；单价：2.3万元；④、手动调速器：ST-150；(价格包含在水轮机价格中)⑤、控制屏、励磁屏、准同期并网装置；单价：1.5万元；3、水轮机选型方案二：①、水轮机型号：ZD T03-LMy-60；转轮角ψ=+150；单价：5.0万元；②、运行状态参数校核：选型计算水头Hp=6.8米；计算单位转速n=750转/分；计算单机引用流量Q=1.5米3/秒；效率η=87%；水轮机有效出力N出=9.81QHη=86千瓦；发电机功率N发=0.9N出=77千瓦；③、配套发电机：SF75-8/590（电压400V）；单价：3.2万元；④、手动调速器：ST-150；(价格包含在水轮机价格中)⑤、控制屏、励磁屏、准同期并网装置；单价：1.5万元；4、水轮机选型方案三：①、水轮机型号：ZD560-LMy-60；转轮角ψ=+50；单价：6.4万元；②、运行状态参数校核：选型计算水头Hp=6.8米；计算单位转速n=600转/分；计算单机引用流量Q=1.15米3/秒；效率η=87%；水轮机有效出力N出=9.81QHη=66千瓦；发电机功率N发=0.9N出=59千瓦；③、配套发电机：SF55-10/590（电压400V）；单价：3.2万元；④、手动调速器：ST-150；(价格包含在水轮机价格中)⑤、控制屏、励磁屏、准同期并网装置；单价：1.5万元；注：1、以上价格均不包含设备运输费用和安装调试费用；江西省莲花水轮机厂有限公司2005、06、28。

西安理工大学研究生课程作业课程名称：流体机械设计理论与应用任课教师：完成日期：2011 年12 月15 日学科：水利水电工程学号：姓名：成绩：轴流式水轮机转轮水力设计的主要目的是设计出能够保证各项性能要求的高效率的转轮，而轴流式转轮叶片的设计无疑是转轮设计的重要内容，本文采用奇点分布法来设计叶片，叶片设计出发点是用一系列分布在翼型骨线上的奇点来代替叶栅中的翼型对液流的作用，这样可以设计出一条翼型骨线，再通过加厚的方式设计出翼型及完整叶片。

可分为：1、选择环量密度沿骨线的分布规律；2、假定第一次近似翼型；3、第二、三次翼型的计算和绘制。

本次转轮叶片设计共分为5个断面，由小组合作完成，本人对该叶片第3断面翼型进行设计计算，截面半径r=3.05m 。

一、水轮机基本参数：N=37000kW ，H=14m ，n=83.3r/min ，η=90%，D 1=7.42m ，d=1.04m ，叶片数Z 1=4。

求计算截面半径：r=3.05m 上的翼型，给定的弦长为：l=4.984m 。

二、求解过程：叶栅距：791.4405.314.3221=⨯⨯==Z r t π(m) 计算截面的圆周速度u:26.606603.8305.314.32602=⨯⨯⨯==rn U π(m/s) 假定转轮出口Ｃ2u ＝０，则641.4606.261481.99.0C u 1=⨯⨯==UgHη(m/s)通过水轮机流量Ｑ：3001410009.037000102102Q =⨯⨯⨯==HNην(m 3/s)则轴向速度Z C 为：066.7])04.1()42.7[(14.33004)(4C 22221z -=-⨯⨯-=--=d D Q π(m/s) 按速度三角形：-24.2852C W 21u =-+=∞U C uu (m/s)066.7-==∞z z C W (m/s)283.0285.24066.7tan =--==∞∞∞u z W W β 8.15=∞β绕翼型环量B Γ为：235.223.8341481.99.060601121=⨯⨯⨯⨯==Γ-Γ=ΓZ gH Z B η(m 2/s) 三、翼型第一次计算作为第一次近似，先假定叶栅的翼型为平板翼型，如下图所示：叶栅中平板的安放角en β根据所选的)(s γ形式来确定。

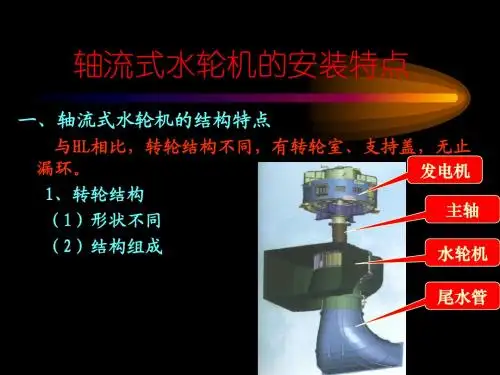

第二节 轴流式水轮机的结构一、概述轴流式水轮机与混流式水轮一样属于反击式水轮机，由于水流进入转轮和离开转轮均是轴向的，故称为轴流式水轮机。

轴流式水轮机又分为轴流定桨式和轴流转桨式两种。

轴流式水轮机用于开发较低水头，较大流量的水利资源。

它的比转速大于混流式水轮机，属于高比转速水轮机。

在低水头条件下，轴流式水轮机与混流式水轮机相比较具有较明显的优点，当它们使用水头和出力相同时，轴流式水轮机由于过流能力大（图2-15），可以采用较小的转轮直径和较高的转速，从而缩小了机组尺寸，降低了投资。

当两者具有相同的直径并使用在同一水头时，轴流式水轮机能发出更多的效率。

特别是轴流转桨式水轮机，由于转轮叶片和导叶随着工况的变化形成最优的协联关系，提高了水轮机的平均效率，扩大了运行范围，获得了稳定的运行特性，更是值得广泛使用的一种机型。

图2-15 轴流式水轮机1— 1— 1— 转轮接力器活塞；2—转轮体；3—转臂；4—叶片；5—叶片枢轴；6—转轮室图2-16所示是轴流转桨式水轮机的结构图。

它的工作过程和混流式水轮机基本相同。

水流经压力水管、蜗壳、座环、导叶、转轮、尾水管到下游。

与混流式水轮机所不同的是负荷变化时，它不但调节导叶转动，同时还调节转轮叶片，使其与导叶转动保持某种协联关系，以保持水轮机在高效区运行。

轴流式水轮机转轮位于转轮室内，轴流式水轮机转轮主要由转轮体、叶片、泄水锥等部件组成。

轴流转桨式水轮机转轮还有一套叶片操作机构和密封装置。

转轮体上部与主轴连接，下部连接泄水锥，在转轮体的四周放置悬臂式叶片。

在转桨式水轮机的转轮体内部装有叶片转动机构，在叶片与转轮体之间安装着转轮密封装置，用来止油和止水。

轴流式水轮机广泛应用于平原河流上的低水头电站，应用水头范围为3～55m ，目前最大应用水头不超过70m 。

限制轴流式水轮机最大应用水头的原因是空化和强度两方面的条件。

由于轴流式水轮机的过流能力大。

单位流量11Q 和单位转速11n 都比较大，转轮中水流的相对流速比相同直径的混流式转轮中的高，所以它具有较大的空化系数 。

轴流式水轮机型号
适用于开发较低水头（2-30m）较大流量的水力资源, 适用于水头变化大而负荷变化较小的电站, 该机型为立轴装置, 具有结构简单, 维修方便, 设备价格较低, 便于实现直接传动等特点。

从进水流道分：有明槽、有压明槽、混凝土蜗壳; 从尾水流道分：有直锥管和弯肘管两种。

ZDT03 ─LM(Y)
─ 43型水轮机性能配套表LH(J)
ZDT03 ─LM(Y)
─ 60型水轮机性能配套表LH(J)
ZDT03 ─LM(Y)
─ 80型水轮机性能配套表LH(J)
LH(J)
LH(J)
LH(J)
LH(J)
定浆、转浆轴流式系列水轮机组特点
（或整装轴流式水轮机组）
※ 提供转达浆系列水轮机，增加年平均发电量的10%—30%
※ 提供固定座环外调速结构，不断导叶轴
※ 选用自润滑复合材料轴套（国家重点推广产品）
※ 顶盖拉钩处加大加厚，运行更稳定
※ 采用压紧式层叠型橡胶轴瓦，更换易、成本低、运行更稳定。

※ 原梳齿密封必为填料密封
ZDT03 ─LM(Y)
─ 180型水轮机性能配套表LH(J)
ZD560(a)─ LM(Y)
─ 43型水轮机性能配套表
LH(J)
ZD560(a)─ LM(Y)
─ 60型水轮机性能配套表
LH(J)
ZD560(a)─ LM(Y)
─ 80型水轮机性能配套表
LH(J)
ZD560(a)─ LM(Y)
─ 100型水轮机性能配套表
LH(J)
ZDJP502─LH(J)-100型水轮机性能配套表。

水轮机的主要类型及适用水头水轮机是将水能转换成旋转机械能的一种水力原动机。

根据转轮转换水流能量方式的不同，水轮机分成两大类：反击式水轮机和冲击式水轮机。

反击式水轮机包括混流式、轴流式、斜流式和贯流式水轮机；冲击式水轮机分为水斗式、斜击式和双击式水轮机。

一、反击式水轮机反击式水轮机转轮区内的水流在通过转轮叶片流道时，始终是连续充满整个转轮的有压流动，并在转轮空间曲面型叶片的约束下，连续不断地改变流速的大小和方向，从而对转轮叶片产生一个反作用力，驱动转轮旋转。

当水流通过水轮机后，其动能和势能大部分被转换成转轮的旋转机械能。

1.混流式水轮机如图1-4所示，水流从四周沿径向进入转轮，然后近似以轴向流出转轮。

混流式水轮机应用水头范围较广，约为20～700m，结构简单，运行稳定且效率高，是应用最广泛的一种水轮机。

图1-4 混流式水轮机1—主轴；2—叶片；3—导叶2．轴流式水轮机如图1-5所示，水流在导叶与转轮之间由径向流动转变为轴向流动，而在转轮区内水流保持轴向流动，轴流式水轮机的应用水头约为3～80m。

轴流式水轮机在中低水头、大流量水电站中得到了广泛应用。

根据其转轮叶片在运行中能否转动，又可分为轴流定桨式和轴流转桨式水轮机两种。

轴流定桨式水轮机的转轮叶片是固定不动的，因而结构简单、造价较低，但它在偏离设计工况运行时效率会急剧下降，因此，这种水轮机一般用于水头较低、出力较小以及水头变化幅度较小的水电站。

轴流转桨式水轮机的转轮叶片可以根据运行工况的改变而转动，从而扩大了高效率区的范围，提高了运行的稳定性。

但是，这种水轮机需要有一个操作叶片转动的机构，因而结构较复杂，造价较高，一般用于水头、出力均有较大变化幅度的大中型水电站。

图1-5 轴流式水轮机1—导叶；2—叶片；3—轮毂3．斜流式水轮机如图1-6所示，水流在转轮区内沿着与主轴成某一角度的方向流动。

斜流式水轮机的转轮叶片大多做成可转动的形式。

因此，斜流式水轮机具有较宽的高效率区，适用水头在轴流式与混流式水轮机之间，约为40～200m。
