Origin实验数据回归处理

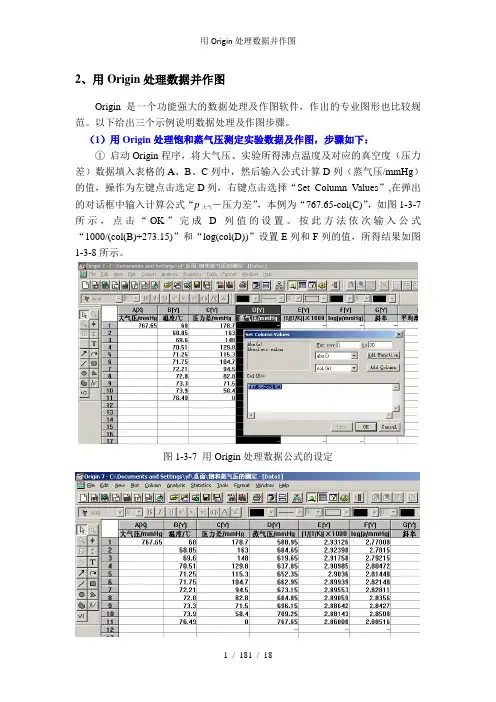

用Origin处理数据并作图

1 / 181 / 18 2、用Origin处理数据并作图

Origin是一个功能强大的数据处理及作图软件，作出的专业图形也比较规范。以下给出三个示例说明数据处理及作图步骤。

（1）用Origin处理饱和蒸气压测定实验数据及作图，步骤如下：

① 启动Origin程序，将大气压、实验所得沸点温度及对应的真空度（压力差）数据填入表格的A、B、C列中，然后输入公式计算D列（蒸气压/mmHg）的值，操作为左键点击选定D列，右键点击选择“Set Column Values”,在弹出的对话框中输入计算公式“p大气－压力差”，本例为“767.65-col(C)”，如图1-3-7所示，点击“OK”完成D列值的设置。按此方法依次输入公式“1000/(col(B)+273.15)”和“log(col(D))”设置E列和F列的值，所得结果如图1-3-8所示。

图1-3-7 用Origin处理数据公式的设定

用Origin处理数据并作图

2 / 182 / 18 图1-3-8 用Origin处理数据结果

② 对上述所得数据进行作图：点击菜单栏中的“Plot”，然后选择“Scatter”，弹出如图1-3-9所示对话框，在列表中选择所需列为X或Y，本例中以E列作为X，即选中E[Y]列，点击<->X键，如图1-3-9中箭头所示，F列作为Y，即选中F[Y]列，点击<->Y键，然后点击“OK”即给出散点图，如图1-3-10所示。若要作多组散点图，可以在图1-3-9所示对话框中选定一组X，Y后点击Add，然后继续添加相应列为X和Y即可。作散点图的方法也可以是先直接将E列设置为X，方法是选中E列，点击菜单栏中的“Column”→“Set as X”，即设为“E[X2]”，同时F列也变为“F[Y2]”，然后同时选中E[X2]列和F[Y2]列，点击菜单栏中的“Plot”，然后选择“Scatter”亦可得到图1-3-10所示结果。

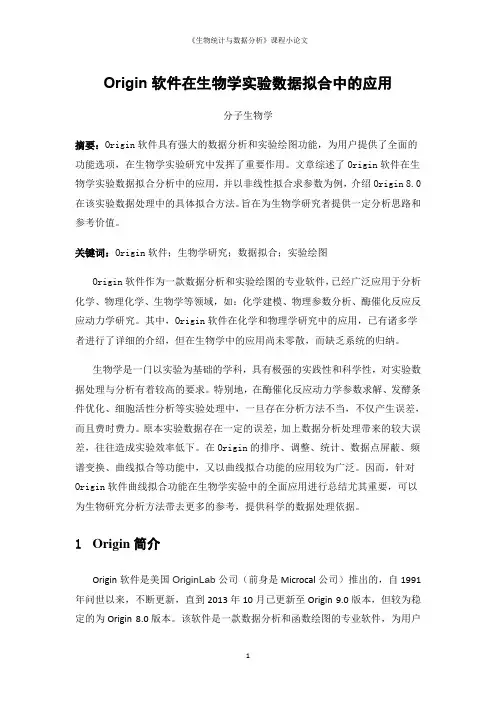

《生物统计与数据分析》课程小论文

1 Origin软件在生物学实验数据拟合中的应用

分子生物学

摘要：Origin软件具有强大的数据分析和实验绘图功能，为用户提供了全面的功能选项，在生物学实验研究中发挥了重要作用。文章综述了Origin软件在生物学实验数据拟合分析中的应用，并以非线性拟合求参数为例，介绍Origin 8.0在该实验数据处理中的具体拟合方法。旨在为生物学研究者提供一定分析思路和参考价值。

关键词：Origin软件；生物学研究；数据拟合；实验绘图

Origin软件作为一款数据分析和实验绘图的专业软件，已经广泛应用于分析化学、物理化学、生物学等领域，如：化学建模、物理参数分析、酶催化反应反应动力学研究。其中，Origin软件在化学和物理学研究中的应用，已有诸多学者进行了详细的介绍，但在生物学中的应用尚未零散，而缺乏系统的归纳。

生物学是一门以实验为基础的学科，具有极强的实践性和科学性，对实验数据处理与分析有着较高的要求。特别地，在酶催化反应动力学参数求解、发酵条件优化、细胞活性分析等实验处理中，一旦存在分析方法不当，不仅产生误差，而且费时费力。原本实验数据存在一定的误差，加上数据分析处理带来的较大误差，往往造成实验效率低下。在Origin的排序、调整、统计、数据点屏蔽、频谱变换、曲线拟合等功能中，又以曲线拟合功能的应用较为广泛。因而，针对Origin软件曲线拟合功能在生物学实验中的全面应用进行总结尤其重要，可以为生物研究分析方法带去更多的参考，提供科学的数据处理依据。

1 Origin简介

Origin软件是美国OriginLab公司（前身是Microcal公司）推出的，自1991年问世以来，不断更新，直到2013年10月已更新至Origin 9.0版本，但较为稳定的为Origin 8.0版本。该软件是一款数据分析和函数绘图的专业软件，为用户提供了数据导入、数据分析、数据作图、自动化操作、导出或打开图形、组织项目、混合编程以提高效率等功能选项。Origin是个多文档界面应用程序，它将所有工作都保存在Project(*.OPJ)文件中，该文件可以包含多个子窗口，如Worksheet、Graph、Matrix、Excel等，各子窗口之间是相互关联的，可以实现数据的即时更新，从工具栏的“Window”可以方便进行子窗口间的切换；且同一《生物统计与数据分析》课程小论文

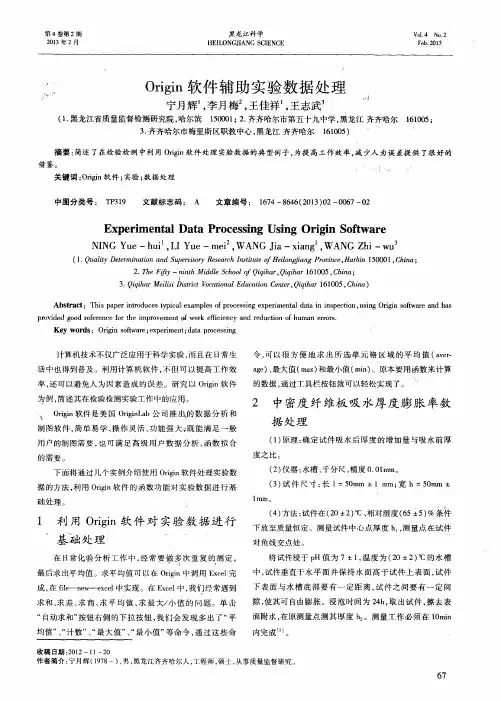

第４卷第２期　２０１３年２月　黑龙江科学　ＨＥＩＬＯｂＩＧｒＪＩＡＮＧ　ＳＣＩＥＮＣＥ　Ｖ０ｌ＿４　Ｎｏ．２　Ｆｅｂ．２０１３　

０　Ｏｒｉｇｉｎ软件辅助实验数据处理　宁月辉　，李月梅　，王佳祥　，王志武　”‘　（１．黑龙江省质量监督检测研究院，哈尔滨１５０００１；２．齐齐哈尔市第五十九中学，黑龙江齐齐哈尔１６１００５；　３．齐齐哈尔市梅里斯区职教中心，黑龙江齐齐哈尔１６１００５）　、　摘要：简述了在检验检测中利用Ｏｒｉｇｉｎ软件处理实验数据的典型例子，为提高工作效率，减少人为误差提供了很好的　借鉴。　；　’　Ｊ　ｌ　关键词：Ｏｒｉｇｉｎ软件；实验；数据处理　中图分类号：ＴＰ３１９　文献标志码：Ａ　文章编号：１６７４—８６４６（２０１３）０２—００６７～０２　Ｅｘｐｅｒｉｍｅｎｔａｌ　Ｄａｔａ　Ｐｒｏｃｅｓｓｉｎｇ　Ｕｓｉｎｇ　Ｏｒｉｇｉｎ　Ｓｏｆｔｗａｒｅ　ＮＩＮＧ　Ｙｕｅ—ｈｕｉ　，ＬＩ　Ｙｕｅ—ｒｅｅｌ。　，ＷＡＮＧ　Ｊｉａ—ｘｉａｎｇ　，ＷＡＮＧ　Ｚｈｉ—ＷＵ　（１．Ｑｕａｌｉｔｙ　Ｄｅｔｅｒｍｉｎａｔｉｏｎ　ａｎｄ　Ｓｕｐｅｒｖｉｓｏｒｙ　Ｒｅｓｅａｒｃｈ　Ｉｎｓｔｉｔｕｔｅ　ｏｆＨｅｉｌｏｎｇｆｉａｎｇ　Ｐｒｏｖｉｎｃｅ，Ｈａｒｂｉｎ　１５０００１，Ｃｈｉｎａ；　２．Ｔｈｅ　Ｆｉｆｔｙ—ｎｉｎｔｈ　Ｍｉｄｄｌｅ　Ｓｃｈｏｏｌ　ｏｆＱｉｑｉｈａｒ，Ｑｉｑｉｈａｒ　１６１００５，Ｃｈｉｎａ；　ｉ　３．Ｑｉｑｉｈａｒ　Ｍｅｉｌｉｓｉ　Ｄｉｓｔｒｉｃｔ　Ｖｏｃａｔｉｏｎａｌ　Ｅｄｕｃａｔｉｏｎ　Ｃｅｎｔｅｒ，Ｑｉｑｉｈａｒ　１６１００５，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ｔｈｉｓ　ｐａｐｅｒ　ｉｎｔｒｏｄｕｃｅｓ　ｔｙｐｉｃａｌ￣ｅｘａｍｐｌｅｓ　ｏｆ　ｐｒｏｃｅｓｓｉｎｇ　ｅｘｐｅｒｉｍｅｎｔａｌ　ｄａｔａ　ｉｎ　ｉｎｓｐｅｃｔｉｏｎ，ｕｓｉｎｇ　Ｏｒｉｇｉｎ　ｓｏｆｔｗａｒｅ　ａｎｄ　ｈａｓ　ｐｒｏｖｉｄｅｄ　ｇｏｏｄ　ｒｅｆｅｒｅｎｃｅ　ｆｏｒ　ｔｈｅ　ｉｍｐｒｏｖｅｍｅｎｔ　ｏｆ　ｗｏｒｋ　ｅｆｆｉｃｉｅｎｃｙ　ａｎｄ　ｒｅｄｕｃｔｉｏｎ　ｏｆ　ｈｕｍａｎ　ｅｒｒｏｒｓ．　Ｋｅｙ　ｗｏｒｄｓ：Ｏｒｉｇｉｎ　ｓｏｆｔｗａｒｅ；ｅｘｐｅｒｉｍｅｎｔ；ｄａｔａ　ｐｒｏｃｅｓｓｉｎｇ　计算机技术不仅广泛应用于科学实验，而且在日常生　活中也得到普及。利用计算机软件，不但可以提高工作效　率，还可以避免人为因素造成的误差。研究以Ｏｒｉｇｉｎ软件　为例，简述其在检验检测实验工作中的应用。　Ｏｒｉｇｉｎ软件是美国ＯｒｉｇｉｎＬａｂ公司推出舶数据分析和　制图软件，简单易学、操作灵活、功能强大ｌ；既能满足一般　用户的制图需要，也可满足高级用户数据分析、函数拟合　的需要。　下面将通过几个实例介绍使用Ｏｒｉｇｉｎ软件处理实验数　据的方法，利用Ｏｒｉｇｉｎ软件的函数功能对实验数据进行基　础处理。　，　１　利用Ｏｒｉｇｉｎ软件对实验数据进行　基础处理　在日常化验分析工作中，经常要做多次重复的测定，　’　｛　、　最后求出平均值。求平均值可以在Ｏｒｉｇｉｎ中调用Ｅｘｃｅｌ完　成，在　ｌｅ—ｎｅｗ—ｅｘｃｅｌ中实现。在Ｅｘｃｅｌ中，我们经常遇到　求和、求差、求商、求平均值、求最大／，Ｊ、值的问题。单击　“自动求和”按钮右侧的下拉按钮，我们会发现多出了“平　均值”、“计数”、“最大值”、“最小值”等命令，通过这些命　令，可以很方便地求出所选单元格区域的平均值（ａｖｅｒ－　ａｇｅ）、最大值（ｍａｘ）和最小值（ｍｉｎ）。原本要用函数来计算　的数据，通过工具栏按钮就可以轻松实现了。　。。　２　中密度纤维板吸水厚度膨胀率数　据处理　（１）原理：确定试件吸水后厚度的增加量与吸水前厚　度之比。　（２）仪器：水槽、千分尺，精度０．０ｔｒａｍ。　（３）试件尺寸：长ｌ＝５０ｍｍ±ｌ　ｍｍ；宽ｈ＝５０ｍｍ±　ｌｍｍ。　（４）方法：试件在（２０±２）℃、相对湿度（６５±５）％条件　下放至质量恒定。测量试件中心点厚度ｈ、，测量点在试件　对角线交点处。　将试件浸于ｐＨ值为７±１，温度为（２０±２）℃的水槽　中，试件垂直于水平面并保持水面高于试件上表面，试件　下表面与水槽底部要有一定距离，试件之间要有一定间　隙，使其可自由膨胀。浸泡时间为２４ｈ，取出试件，擦去表　面附水，在原测量点测其厚度ｈ：。测量工作必须在１０ｒａｉｎ　内完成…。　收稿日期：２０１２—１１—２０　作者简介：宁月辉（１９７８一），男，黑龙江齐齐哈尔人，工程师，硕士，从事质量监督研究。　

Origins型曲线拟合是一种将实际观测到的数据拟合到以原点为起点的曲线上的方法。这种类型的曲线拟合通常用于分析科学领域中的实验数据，如物理、化学和生物学等。

要进行Origins型曲线拟合，可以使用各种数学函数来拟合数据。一种常见的方法是通过多项式拟合，可以使用线性回归、多项式回归或非线性最小二乘法等方法。

具体步骤如下：

1. 收集实际观测到的数据，并将其绘制在图表上。

2. 选择一个适合描述数据的数学函数，例如多项式函数或指数函数等。

3. 使用选定的数学函数对数据进行拟合，以找到最佳拟合曲线。这可以通过最小二乘法、非线性最小二乘法或线性回归等方法实现。

4. 评估拟合结果，检查拟合曲线是否能够很好地描述实际观测数据。这可以通过计算误差、R平方值或残差图等方法实现。

5. 如果拟合结果不满意，可以调整数学函数或使用其他方法重新进行拟合，直到获得满意的结果。

需要注意的是，Origins型曲线拟合是一种技术性的数据处理方法，需要具备一定的统计学和数学基础。在进行曲线拟合时，应该遵

循科学的方法和原则，确保结果的可靠性和准确性。
