二氧化硅纳米薄膜
二氧化硅纳米薄膜是一种由二氧化硅纳米粒子组成的薄膜，它具有高透明度、高硬度、高耐腐蚀性和良好的化学稳定性等特点。
二氧化硅纳米薄膜可以通过多种方法制备，如化学气相沉积、物理气相沉积、溶胶-凝胶法等。
其中，化学气相沉积是一种常用的方法，它通过将二氧化硅前驱体在高温下分解成二氧化硅纳米粒子，并在基底表面沉积形成薄膜。
二氧化硅纳米薄膜的应用非常广泛，如在太阳能电池、光学器件、电子器件、传感器等领域都有应用。
在太阳能电池中，二氧化硅纳米薄膜可以作为减反射层，提高太阳能电池的转换效率；在光学器件中，二氧化硅纳米薄膜可以作为透明导电膜，提高器件的光学性能；在电子器件中，二氧化硅纳米薄膜可以作为绝缘层，提高器件的可靠性。
《垂直取向介孔基二氧化硅薄膜材料的制备及电化学研究》篇一一、引言随着纳米科技和材料科学的快速发展，垂直取向介孔基二氧化硅薄膜材料因其独特的结构特性和优异的物理化学性能，在传感器、电池、电容器等众多领域展现出巨大的应用潜力。
本文旨在研究垂直取向介孔基二氧化硅薄膜材料的制备工艺，并对其电化学性能进行深入研究，以期为该材料在相关领域的应用提供理论依据和实验支持。
二、垂直取向介孔基二氧化硅薄膜材料的制备1. 材料选择与预处理首先，选择合适的硅源、催化剂和模板剂等原材料。
对原材料进行预处理，如将硅源进行提纯、催化剂进行活化等，以提高材料的纯度和反应活性。
2. 制备过程采用溶胶-凝胶法结合模板法，制备垂直取向介孔基二氧化硅薄膜材料。
具体步骤包括：将硅源、催化剂、模板剂等原材料按一定比例混合，形成均匀的溶胶；将溶胶涂覆在基底上，通过控制温度、湿度、时间等条件，使溶胶凝胶化，形成薄膜；最后通过煅烧或化学方法去除模板，得到垂直取向介孔基二氧化硅薄膜材料。
3. 制备条件优化通过调整原材料的比例、溶胶的浓度、涂覆厚度、煅烧温度等条件，优化垂直取向介孔基二氧化硅薄膜材料的制备工艺，以提高材料的比表面积、孔容和垂直取向度。
三、电化学性能研究1. 电容性能测试采用循环伏安法、恒流充放电等方法，测试垂直取向介孔基二氧化硅薄膜材料的电容性能。
通过改变扫描速率、电流密度等条件，研究材料在不同条件下的电容性能变化规律。
2. 循环稳定性测试通过多次循环充放电测试，评估垂直取向介孔基二氧化硅薄膜材料的循环稳定性。
同时，结合材料的结构变化，分析其循环稳定性的影响因素。
3. 电化学阻抗谱分析通过电化学阻抗谱分析，研究垂直取向介孔基二氧化硅薄膜材料的内阻、电荷转移电阻等电化学参数。
结合材料的结构特性，分析其电化学性能与结构之间的关系。
四、结果与讨论1. 制备结果通过优化制备条件，成功制备出具有高比表面积、大孔容和垂直取向度的介孔基二氧化硅薄膜材料。

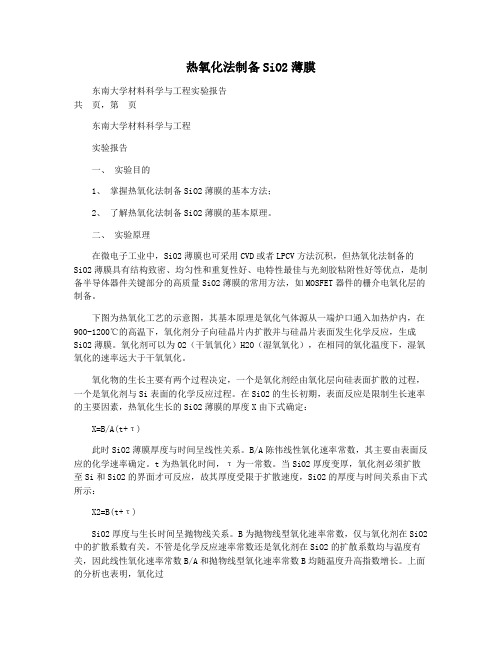

热氧化法制备SiO2薄膜东南大学材料科学与工程实验报告共页，第页东南大学材料科学与工程实验报告一、实验目的1、掌握热氧化法制备SiO2薄膜的基本方法；2、了解热氧化法制备SiO2薄膜的基本原理。
二、实验原理在微电子工业中，SiO2薄膜也可采用CVD或者LPCV方法沉积，但热氧化法制备的SiO2薄膜具有结构致密、均匀性和重复性好、电特性最佳与光刻胶粘附性好等优点，是制备半导体器件关键部分的高质量SiO2薄膜的常用方法，如MOSFET器件的栅介电氧化层的制备。
下图为热氧化工艺的示意图，其基本原理是氧化气体源从一端炉口通入加热炉内，在900-1200℃的高温下，氧化剂分子向硅晶片内扩散并与硅晶片表面发生化学反应，生成SiO2薄膜。
氧化剂可以为O2（干氧氧化）H2O（湿氧氧化），在相同的氧化温度下，湿氧氧化的速率远大于干氧氧化。
氧化物的生长主要有两个过程决定，一个是氧化剂经由氧化层向硅表面扩散的过程，一个是氧化剂与Si表面的化学反应过程。
在SiO2的生长初期，表面反应是限制生长速率的主要因素，热氧化生长的SiO2薄膜的厚度X由下式确定：X=B/A(t+τ)此时SiO2薄膜厚度与时间呈线性关系。
B/A陈伟线性氧化速率常数，其主要由表面反应的化学速率确定。
t为热氧化时间，τ为一常数。
当SiO2厚度变厚，氧化剂必须扩散至Si和SiO2的界面才可反应，故其厚度受限于扩散速度，SiO2的厚度与时间关系由下式所示：X2=B(t+τ)SiO2厚度与生长时间呈抛物线关系。
B为抛物线型氧化速率常数，仅与氧化剂在SiO2中的扩散系数有关。
不管是化学反应速率常数还是氧化剂在SiO2的扩散系数均与温度有关，因此线性氧化速率常数B/A和抛物线型氧化速率常数B均随温度升高指数增长。
上面的分析也表明，氧化过东南大学材料科学与工程实验报告共页，第页程中，硅与二氧化硅的界面会向硅内部迁移，这将使得Si表面的污染物移到氧化物表面而形成一个崭新的界面。
《垂直取向介孔基二氧化硅薄膜材料的制备及电化学研究》一、引言随着纳米科技和材料科学的快速发展，垂直取向介孔基二氧化硅薄膜材料因其独特的结构特性和优异的物理化学性能，在电化学、光电子学、传感器等领域具有广泛的应用前景。
本文旨在探讨垂直取向介孔基二氧化硅薄膜材料的制备方法，并对其电化学性能进行深入研究。
二、垂直取向介孔基二氧化硅薄膜材料的制备1. 材料选择与准备本实验采用硅源、表面活性剂、溶剂等原料，经过纯化处理后备用。
其中，硅源选择正硅酸乙酯（TEOS），表面活性剂选择聚氧乙烯壬基醚（P123）。
2. 制备过程（1）将P123溶于溶剂中，形成溶液；（2）将TEOS加入到P123溶液中，搅拌并加热；（3）加入酸或碱作为催化剂，继续搅拌至凝胶化；（4）将凝胶化后的物质在高温下进行热处理，去除有机物，得到垂直取向介孔基二氧化硅薄膜材料。
三、电化学性能研究1. 电极制备将制得的垂直取向介孔基二氧化硅薄膜材料切割成合适大小的薄膜片，用于电化学测试的电极制备。
2. 电化学性能测试采用循环伏安法、恒流充放电法等电化学测试方法，对垂直取向介孔基二氧化硅薄膜材料的电化学性能进行测试。
测试内容包括比电容、充放电性能、循环稳定性等。
四、结果与讨论1. 制备结果通过上述制备方法，成功制得垂直取向介孔基二氧化硅薄膜材料。
通过扫描电子显微镜（SEM）观察，发现该材料具有明显的垂直取向介孔结构。
2. 电化学性能分析（1）比电容：在一定的电压范围内，垂直取向介孔基二氧化硅薄膜材料表现出较高的比电容，具有较好的能量存储能力。
（2）充放电性能：该材料具有良好的充放电性能，充放电速度快，循环稳定性好。
（3）循环稳定性：经过多次充放电循环后，该材料的性能保持稳定，无显著衰减。
五、结论本文成功制备了垂直取向介孔基二氧化硅薄膜材料，并对其电化学性能进行了深入研究。
实验结果表明，该材料具有优异的电化学性能，包括较高的比电容、良好的充放电性能和循环稳定性。
1 二氧化硅薄膜器件 为了得到具有较高品质的薄膜样品，制备方法十分重要，现在制备具有阻变性质薄膜的主要方法有溶胶-凝胶、脉冲激光溅射、金属有机化合物化学气相沉淀和射频溅射[20]。通过溶胶-凝胶法制备SiO2薄膜能够节约成本，成膜面积大，且容易对SiO2进行各种掺杂实验，所以本文采用溶胶-凝胶法在玻璃、塑料、ITO衬底上制备薄膜。 溶胶-凝胶法(Sol-gel):Sol-gel法的基本原理将薄膜材料的各组分按照一定的化学计量比例比溶于有机溶剂中，经过水解反应后聚合，形成溶胶，经过一段时间转变成具有一定空间结构的凝胶，最后经过旋涂、烘干处理制备出所需要的薄膜。溶胶-凝胶法具有操作简单、均匀性好、容易掺杂、设备简单、容易控制、成本低等优点。这种方法的缺点是:形成薄膜的致密性差、缺陷多从而导致测出的漏电流、表面均匀性不太理想。
ITO玻璃结构图 3.1制备SiO2薄膜样品 3.1.1溶胶-凝胶法制备二氧化硅胶体 操作步骤： （1）用一次性滴管分别量取TEOS和乙醇（按计算的量），加入到干净小瓶中，用镊子夹取清洗干净磁子，放入小瓶中，放置在磁力搅拌机上搅拌均匀； （2）用滴管吸取DI加入到（1）中的瓶子中，搅拌3-5天； （3）按照不同配比重复上述步骤重复上述步骤； 按照上述步骤将TEOS、乙醇、DI按照不同的摩尔比制成胶体 （TEOS：乙醇：DI=1:2/3:5；TEOS：乙醇：DI=1:2:5:；TEOS：乙醇：DI=1:3:5 ） 2
图3.1.1 溶液配制方案示意图 图3.1.2 SiO2薄膜制备工艺流程图 3.1.2 薄膜样品衬底的清洗 在制备二氧化硅RRAM实验中，以ITO作为实验衬底。首先拿出ITO衬底，将其放入烧杯中，加入丙酮，放入超声波清洗仪中震荡清洗5min，然后用乙醇清洗衬底5min，主要用来清洗基片表面有机物和无机物。清洗完毕后，拿出基片放在滤纸上在高温烤灯下烘干。
3.1.3 二氧化硅薄膜的制备 （1）悬涂仪参数设置： 设置低速为500rmp/s，旋转时间设为5秒； 设置高速为3000rmp/s,旋转时间设为30秒。 （2）二氧化硅薄膜的旋涂： 插上真空泵、旋涂仪电源，清洗吸盘表面； 开启悬涂仪电源，按下“CONTROL”； 用干净镊子取基片放在吸盘上，放在中间，按下“VACUUM”吸住基片； 设置好对应的参数； 用一次性滴管将制好的胶体滴在衬底上，盖上盖子，按下“START”。 机台停止运转后后，用镊子取下基片，旋涂结束后关闭电源。 3

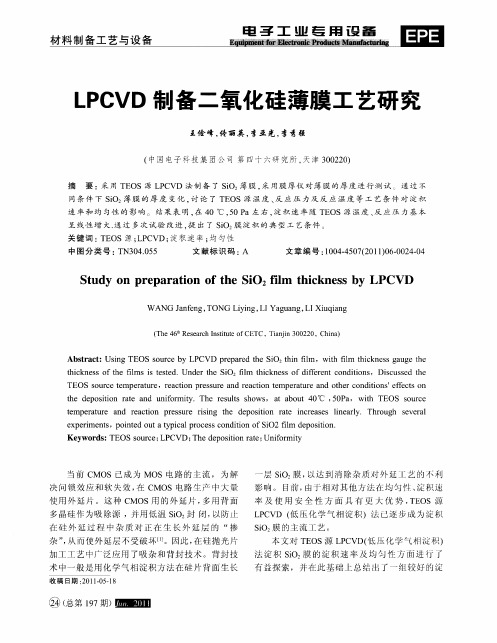

LPCVD制备二氧化硅薄膜工艺研究王俭峰;佟丽英;李亚光;李秀强【摘要】采用TEOS源LPCVD法制备了SiO2薄膜,采用膜厚仪对薄膜的厚度进行测试.通过不同条件下SiO2薄膜的厚度变化,讨论了TEOS源温度、反应压力及反应温度等工艺条件对淀积速率和均匀性的影响.结果表明,在40℃,50 Pa左右,淀积速率随TEOS源温度、反应压力基本呈线性增大.通过多次试验改进,提出了SiO2膜淀积的典型工艺条件.【期刊名称】《电子工业专用设备》【年(卷),期】2011(040)006【总页数】4页(P24-26,56)【关键词】TEOS源；LPCVD；淀积速率；均匀性【作者】王俭峰;佟丽英;李亚光;李秀强【作者单位】中国电子科技集团公司第四十六研究所，天津300220;中国电子科技集团公司第四十六研究所，天津300220;中国电子科技集团公司第四十六研究所，天津300220;中国电子科技集团公司第四十六研究所，天津300220【正文语种】中文【中图分类】TN304.055当前CMOS已成为MOS电路的主流，为解决问锁效应和软失效，在CMOS电路生产中大量使用外延片。
这种CMOS用的外延片，多用背面多晶硅作为吸除源，并用低温SiO2封闭，以防止在硅外延过程中杂质对正在生长外延层的“掺杂”，从而使外延层不受破坏[1]。
因此，在硅抛光片加工工艺中广泛应用了吸杂和背封技术。
背封技术中一般是用化学气相淀积方法在硅片背面生长一层SiO2膜，以达到消除杂质对外延工艺的不利影响。
目前，由于相对其他方法在均匀性、淀积速率及使用安全性方面具有更大优势，TEOS源LPCVD(低压化学气相淀积)法已逐步成为淀积SiO2膜的主流工艺。
本文对TEOS源LPCVD(低压化学气相淀积)法淀积SiO2膜的淀积速率及均匀性方面进行了有益探索，并在此基础上总结出了一组较好的淀积工艺条件。
1 实验及原理SiO2膜的淀积采用LPCVD法，使TEOS(正硅酸乙酯)在700℃，50 Pa左右的条件下热分解制得。
