二氧化硅薄膜的制备方法

TEOS沉积SiO2沉积原理TEOS（四乙氧基硅烷）是一种常用的有机硅化合物，可以用来制备二氧化硅（SiO2）薄膜。

TEOS沉积SiO2的原理是通过化学气相沉积（CVD）的方法，在基板表面沉积SiO2薄膜，以实现对基板的保护和功能性改良。

在TEOS沉积SiO2的过程中，首先需要将TEOS气体与氧气混合，然后通过加热使其分解生成二氧化硅和有机物的产物。

这些产物在基板表面沉积形成SiO2薄膜。

TEOS的分解反应可以用以下简化的化学方程式表示：Si(OC2H5)4 + O2 → SiO2 + CO2 + H2O在这个反应中，TEOS分子中的乙氧基团被氧气氧化，生成SiO2、二氧化碳和水。

SiO2沉积在基板表面，形成致密的氧化硅薄膜，起到保护基板和改善表面性能的作用。

TEOS沉积SiO2的原理包括两个主要过程：气相反应和表面扩散。

在气相反应中，TEOS和氧气在反应室中混合并分解，产生SiO2沉积物。

而在表面扩散过程中，SiO2沉积物在基板表面扩散并形成薄膜。

这两个过程共同作用，最终实现SiO2的沉积。

TEOS沉积SiO2的过程受到多种因素的影响，包括沉积温度、压力、气体流量和基板材料等。

这些参数的选择会影响SiO2薄膜的结构、成分和性能。

通过调节这些参数，可以控制SiO2薄膜的厚度、均匀性和致密性，以满足不同应用的要求。

总的来说，TEOS沉积SiO2是一种常用的薄膜沉积方法，可以在微电子、光学、生物医学等领域广泛应用。

通过深入了解TEOS沉积SiO2的原理和影响因素，可以更好地控制SiO2薄膜的性能，为各种应用提供定制化的解决方案。

TEOS沉积SiO2的技术不断发展，将为未来的科学研究和工程应用带来更多可能性和机遇。

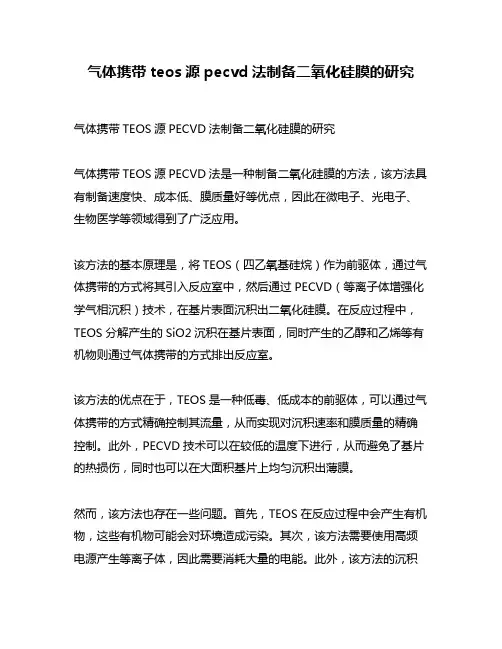

气体携带teos源pecvd法制备二氧化硅膜的研究气体携带TEOS源PECVD法制备二氧化硅膜的研究气体携带TEOS源PECVD法是一种制备二氧化硅膜的方法，该方法具有制备速度快、成本低、膜质量好等优点，因此在微电子、光电子、生物医学等领域得到了广泛应用。

该方法的基本原理是，将TEOS（四乙氧基硅烷）作为前驱体，通过气体携带的方式将其引入反应室中，然后通过PECVD（等离子体增强化学气相沉积）技术，在基片表面沉积出二氧化硅膜。

在反应过程中，TEOS分解产生的SiO2沉积在基片表面，同时产生的乙醇和乙烯等有机物则通过气体携带的方式排出反应室。

该方法的优点在于，TEOS是一种低毒、低成本的前驱体，可以通过气体携带的方式精确控制其流量，从而实现对沉积速率和膜质量的精确控制。

此外，PECVD技术可以在较低的温度下进行，从而避免了基片的热损伤，同时也可以在大面积基片上均匀沉积出薄膜。

然而，该方法也存在一些问题。

首先，TEOS在反应过程中会产生有机物，这些有机物可能会对环境造成污染。

其次，该方法需要使用高频电源产生等离子体，因此需要消耗大量的电能。

此外，该方法的沉积速率较慢，需要较长的沉积时间才能得到较厚的膜。

为了解决这些问题，研究人员提出了一些改进方法。

例如，可以使用更环保的前驱体，如TMOS（四甲氧基硅烷）或TMS（三甲基硅烷）等。

此外，可以采用微波等离子体增强化学气相沉积（MWPECVD）技术，该技术可以在较低的温度下进行，同时也可以提高沉积速率。

此外，还可以采用多级沉积技术，即先在基片表面沉积一层较薄的硅膜，然后再在其上沉积一层较厚的硅膜，从而提高沉积速率和膜质量。

总之，气体携带TEOS源PECVD法是一种制备二氧化硅膜的重要方法，具有许多优点和应用前景。

随着研究的不断深入，相信该方法将会得到更广泛的应用和发展。

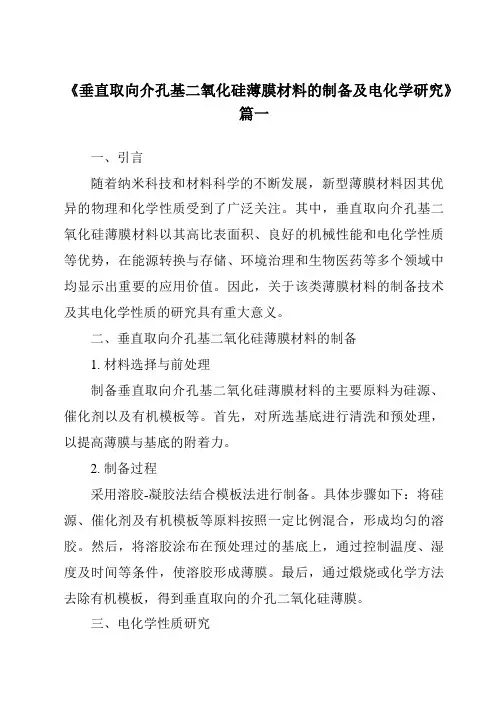

《垂直取向介孔基二氧化硅薄膜材料的制备及电化学研究》篇一一、引言随着纳米科技和材料科学的不断发展，新型薄膜材料因其优异的物理和化学性质受到了广泛关注。

其中，垂直取向介孔基二氧化硅薄膜材料以其高比表面积、良好的机械性能和电化学性质等优势，在能源转换与存储、环境治理和生物医药等多个领域中均显示出重要的应用价值。

因此，关于该类薄膜材料的制备技术及其电化学性质的研究具有重大意义。

二、垂直取向介孔基二氧化硅薄膜材料的制备1. 材料选择与前处理制备垂直取向介孔基二氧化硅薄膜材料的主要原料为硅源、催化剂以及有机模板等。

首先，对所选基底进行清洗和预处理，以提高薄膜与基底的附着力。

2. 制备过程采用溶胶-凝胶法结合模板法进行制备。

具体步骤如下：将硅源、催化剂及有机模板等原料按照一定比例混合，形成均匀的溶胶。

然后，将溶胶涂布在预处理过的基底上，通过控制温度、湿度及时间等条件，使溶胶形成薄膜。

最后，通过煅烧或化学方法去除有机模板，得到垂直取向的介孔二氧化硅薄膜。

三、电化学性质研究1. 电化学性能测试方法采用循环伏安法、恒流充放电测试、电化学阻抗谱等方法对垂直取向介孔基二氧化硅薄膜材料的电化学性质进行测试。

2. 电化学性能分析通过对电化学性能测试结果的分析，我们发现该类薄膜材料具有良好的电化学性能。

在锂离子电池领域，该材料具有较高的比容量和良好的循环稳定性。

在超级电容器领域，该材料具有优异的充放电性能和良好的电容保持率。

此外，该材料还具有较高的离子电导率和较低的界面电阻。

四、影响因素与优化策略1. 影响因素分析垂直取向介孔基二氧化硅薄膜材料的制备过程受到多种因素的影响，如原料比例、煅烧温度、煅烧时间等。

这些因素会影响薄膜的形貌、孔径分布以及电化学性能。

2. 优化策略针对影响因素，我们提出以下优化策略：首先，通过调整原料比例，优化薄膜的形貌和孔径分布；其次，控制煅烧温度和时间，以提高薄膜的结晶度和稳定性；最后，引入其他元素或进行表面修饰，进一步提高薄膜的电化学性能。

二氧化硅薄膜的制备及应用学号：************ **：**专业班级：应用物理指导老师：常启兵老师完成时间：2012-10-23 材料科学与工程学院摘要近年来，多孔Ｓｉ０２薄膜的制备及其性能表征的研究已成为材料相关领域的热点之一。

在众多的应用中，多孔Ｓｉ０２薄膜作为绝热材料的应用有着极其重要的意义，多孔Ｓｉ０２薄膜作为热绝缘材料层，用来阻隔硅基底中热电层上的热扩散。

本论文介绍了目前制备多孔Ｓｉ０２薄膜的主要工艺技术，对各工艺技术进行比较，对实验工艺进行了探索。

采用溶胶一凝胶法在硅基片上制备有隔热效果的多孔Ｓｉ０２薄膜材料，以正硅酸乙酯（ＴＥＯＳ）为原料，乙醇、乙二醇乙醚、异丙醇、水等为溶剂，再添加一定的有机添加剂、在碱催化条件下制备Ｓｉ０２溶胶，陈化后的胶体提拉成膜。

二氧化硅薄膜具有良好的硬度、光学、介电性质及耐磨、抗蚀等特性,在光学、微电子等领域有着广泛的应用前景,是目前国际上广泛关注的功能材料。

通过不同的实验条件制备出各种参数的薄膜，分析加水量的多少、溶胶配比、退火温度、陈化时间等因素对薄膜的影响。

凝胶在陈化过程发生的物理化学变化、对热处理工艺中对应力，毛细管力的处理方法、化学添加剂在干燥过程中的作用溶胶．凝胶法制备多孔Ｓｉ０２薄膜的最佳工艺进行了探讨。

经过实验分析讨论，得出正硅酸乙酯：Ｈ２０＝１：１．５时的加水量，采用混合溶剂的方法，用碱催化的方法，用真空干燥箱加速溶胶速度，采用分段方法进行加热，能够得到符合隔热要求的薄膜。

利用红外光谱分析、差热分析（ＤＴＡ）、扫描电镜（ＳＥＭ）、椭圆偏振仪等测试手段对薄膜的成分、表面形貌进行了分析，用粘度计测试了溶胶粘度变化、不同催化方式下的凝胶时间，用自制的设备测试了最终得到薄膜的热导率。

红外光谱分析表明所得薄膜的主要成分是Ｓｉ０２：差热分析结果表明从室温到２５０℃之间有大量的放热峰，是热处理中去除水和．ＯＨ基团最关键的时段，将这段时间的升温速度控制为０．５”Ｃ／ｍｉｎ；椭圆偏振仪和扫描电镜（ＳＥＭ）分析表明所得薄膜表面形貌良好，薄膜厚度为７００－８００ｒｉｍ；扫描电镜（ＳＥＭ）分析表明薄膜由紧密排列的Ｓｉ０２颗粒组成，颗粒和孔径的大小为３０－５０ｎｍ；由通过椭圆偏振仪得到的折射率计算出薄膜的孔隙率为５０％以上。

二氧化硅光学薄膜材料二氧化硅（SiO2）是一种具有广泛应用前景的光学薄膜材料。

它具有优异的光学特性、机械性能和化学稳定性，在光学器件中具有重要的应用。

下面将从二氧化硅薄膜的制备、光学性能和应用领域等方面进行详细介绍。

首先，二氧化硅薄膜可以通过多种方法制备，常见的方法有物理气相沉积（PVD）和化学气相沉积（CVD）等。

物理气相沉积包括磁控溅射法、电弧溅射法和电子束蒸发法等。

化学气相沉积主要有PECVD和LPCVD等方法。

这些方法可以实现对二氧化硅薄膜的控制生长，使得其具有高质量和均匀性。

二氧化硅薄膜具有许多优异的光学性能。

首先，它具有宽的透过波长范围，可覆盖从紫外到红外的光谱范围。

同时，二氧化硅薄膜具有高透过率和低散射率，可以减少光能的损失和干扰。

此外，其折射率和膜层厚度可以通过控制生长条件来调节，可以用于设计和制备各种光学器件，如反射镜、光学滤波器、透镜、光波导器件等。

此外，二氧化硅薄膜还具有优异的机械性能和化学稳定性，能够保证器件的长期稳定性和可靠性。

二氧化硅薄膜在许多领域有广泛的应用。

首先，在光学涂层领域，二氧化硅薄膜可以用于增强光学器件的透过率和反射率，提高器件的光学性能。

其次，在光纤通信系统中，二氧化硅薄膜可以作为光纤的包覆材料，提高光纤的机械强度和抗折性能。

此外，二氧化硅薄膜还可以用于光学传感器、太阳能电池、显示器件等领域。

需要注意的是，在制备和应用二氧化硅薄膜时，还需要充分考虑薄膜的制备工艺和材料的特性对光学性能的影响。

例如，制备工艺中的温度、气体流量、沉积速率等参数会对薄膜的光学性能产生较大影响。

因此，在实际应用中需要进行充分的实验和测试，以确保薄膜的质量和性能能够满足应用的要求。

综上所述，二氧化硅光学薄膜材料具有优异的光学特性、机械性能和化学稳定性，在光学器件的制备和应用中具有重要的意义。

通过合理的制备工艺和设计，可以实现对二氧化硅薄膜的控制生长和优化，从而获得具有良好光学性能的薄膜材料。

二氧化硅二氧化硅粉末SiO2又称。

在分布很广，如石英、等。

白色或无色，含铁量较高的是淡黄色。

2.2 ～2.66，1670℃（鳞）、1710℃（方石英），沸点2230℃，为3.9。

不溶于水微溶于一般的酸，但溶于氢氟酸及热浓磷酸，能和熔融碱类起作用。

用于制、、陶器、、耐火材料、、型砂、单质硅等。

中文名称：二氧化硅化学式：SiO2 相对分子质量：60.08 化学品类别：非金属氧化物是否管制：否二氧化硅简介管制信息本品不受管制，但不可带入飞机。

名称中文名称：二氧化硅中文别名：硅氧，硅土，硅石，硅酐，砂英文别名：Silicon dioxide SiO₂ ,Silicon(IV)oxide ,Silicic anhydride ,Quartz sand：14808-60-7[1]储存密封保存。

用途硅标准液。

水玻璃，硅的的制备材料。

在晶体管和集成电路中作杂质扩散的掩蔽膜和保护层，制成二氧化硅膜作集成电路器件。

玻璃工业。

AR质检信息指标值水可溶物，% ≤0.2(以Pb计)，% ≤0.005钙(Ca)，% ≤0.005铁(Fe)，% ≤0.005(Cl)，% ≤0.005硫酸盐(SO4)，% ≤0.005中不挥发物，% ≤1.0干燥失量，% ≤3.0性质物理性质[1]二氧化硅又称，式SiO₂。

中存在有结晶二氧化硅和无定形二氧化硅两种。

沙状二氧化硅结晶二氧化硅因不同，分为石英、鳞石英和方石英三种。

纯为无色晶体，大而透明棱柱状的石英叫水晶。

若含有微量杂质的水晶带有不同颜色，有、、等。

普通的砂是细小的石英晶体，有黄砂(较多的铁杂质)和白砂(杂质少、较纯净)。

二氧化硅晶体中，硅的4个价与4个氧原子形成4个，硅原子位于正四面体的中心，4个原子位于正四面体的4个顶角上，SiO₂是表示组成的最简式，仅是表示二氧化硅晶体中硅和氧的原子个数之比。

二氧化硅是原子晶体。

SiO₂中Si—O键的键能很高，、较高（熔点1723℃，沸点2230℃）。

镀膜二氧化硅概述镀膜是一种常见的表面处理技术，通过将一层薄膜附着在材料表面，可以提供保护、改善材料特性以及增加材料的功能。

本文主要介绍镀膜二氧化硅的相关知识。

二氧化硅的特性二氧化硅（SiO2）是一种无机化合物，具有许多独特的特性，例如高熔点、高热稳定性和优异的光学性能。

这使得二氧化硅成为一种理想的材料用于制备薄膜。

镀膜技术1. 物理气相沉积法物理气相沉积法是一种常用的镀膜技术，通过将材料蒸发或溅射到基底表面，形成薄膜。

对于二氧化硅的镀膜，常用的方法包括电子束蒸发、磁控溅射和离子束沉积等。

2. 化学气相沉积法化学气相沉积法利用气相反应在基底表面生成薄膜。

对于二氧化硅的镀膜，通常采用的是化学气相沉积法。

该方法可实现较高的薄膜均匀性和厚度控制。

3. 溶液法溶液法是一种简单且经济的镀膜技术，将溶液中的二氧化硅沉积在基底表面。

这种方法适用于大面积基底和复杂形状的材料。

二氧化硅薄膜应用1. 光学领域二氧化硅薄膜在光学领域有广泛应用。

通过控制薄膜的厚度，可以制备反射镜、透镜、滤光片等光学元件。

2. 电子器件二氧化硅薄膜在电子器件中具有重要作用。

例如，可作为绝缘层用于铝电解电容器、MOS场效应管的栅介质等。

3. 生物医学应用二氧化硅薄膜在生物医学领域也有许多应用。

例如，可用于制备生物传感器、药物控释系统以及细胞培养基质等。

镀膜二氧化硅的性能控制1. 厚度控制控制镀膜二氧化硅的厚度非常重要，可以通过调整沉积时间、温度、气体流量等参数来实现。

2. 结构控制二氧化硅薄膜的结构对其性能有很大影响。

通过控制沉积条件，可以调控薄膜的晶体结构、晶格取向和缺陷密度。

3. 特性控制二氧化硅薄膜的特性可以通过控制沉积条件和后处理来调节。

例如，利用热处理可以改变薄膜的氢含量和光学特性。

结论镀膜二氧化硅是一种重要的表面处理技术，广泛应用于光学、电子和生物医学领域。

通过合适的镀膜方法和参数调控，可以得到具有所需性能的二氧化硅薄膜。

未来，随着科学技术的不断发展，镀膜二氧化硅在更多领域将发挥重要作用。

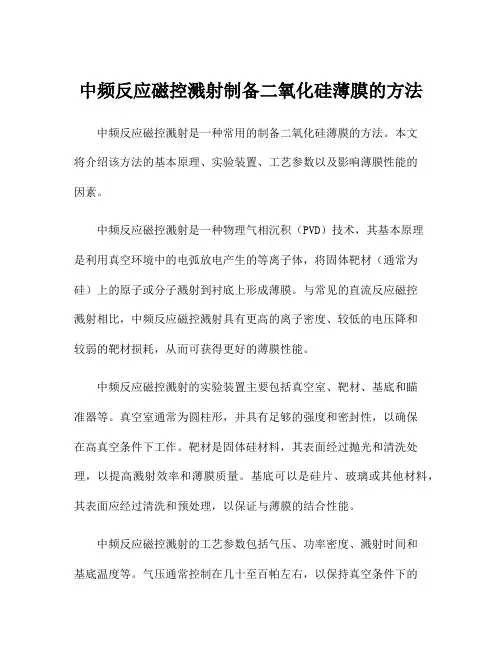

中频反应磁控溅射制备二氧化硅薄膜的方法中频反应磁控溅射是一种常用的制备二氧化硅薄膜的方法。

本文将介绍该方法的基本原理、实验装置、工艺参数以及影响薄膜性能的因素。

中频反应磁控溅射是一种物理气相沉积（PVD）技术，其基本原理是利用真空环境中的电弧放电产生的等离子体，将固体靶材（通常为硅）上的原子或分子溅射到衬底上形成薄膜。

与常见的直流反应磁控溅射相比，中频反应磁控溅射具有更高的离子密度、较低的电压降和较弱的靶材损耗，从而可获得更好的薄膜性能。

中频反应磁控溅射的实验装置主要包括真空室、靶材、基底和瞄准器等。

真空室通常为圆柱形，并具有足够的强度和密封性，以确保在高真空条件下工作。

靶材是固体硅材料，其表面经过抛光和清洗处理，以提高溅射效率和薄膜质量。

基底可以是硅片、玻璃或其他材料，其表面应经过清洗和预处理，以保证与薄膜的结合性能。

中频反应磁控溅射的工艺参数包括气压、功率密度、溅射时间和基底温度等。

气压通常控制在几十至百帕左右，以保持真空条件下的靶材表面清洁度。

功率密度是指单位面积上的电源功率，其大小决定了溅射过程中的等离子体密度和能量。

溅射时间决定了薄膜的厚度，通过调节溅射时间可以控制薄膜的生长速率。

基底温度对薄膜结晶度和界面性能有较大影响，一般控制在200-400摄氏度范围内。

中频反应磁控溅射制备二氧化硅薄膜的性能受多种因素影响，包括靶材纯度、基底预处理、溅射功率密度和靶-基底距离等。

靶材纯度直接影响薄膜的组成和纯度，通常需要采用高纯度的硅材料。

基底的预处理包括清洗、表面处理和预热等步骤，以增加薄膜与基底的结合力和织构度。

溅射功率密度决定了薄膜的致密性和结构性能，过高的功率密度可能导致薄膜结构松散，过低的功率密度则会导致薄膜质量不稳定。

靶-基底距离影响薄膜生长速率和均匀性，一般控制在几十厘米至一米范围内。

总的来说，中频反应磁控溅射是一种制备二氧化硅薄膜的有效方法。

通过合理选择和控制工艺参数，可以获得具有较好物理、化学和力学性能的薄膜。
