TEOS沉积SiO2沉积原理TEOS(四乙氧基硅烷)是一种常用的有机硅化合物,可以用来制备二氧化硅(SiO2)薄膜。
TEOS沉积SiO2的原理是通过化学气相沉积(CVD)的方法,在基板表面沉积SiO2薄膜,以实现对基板的保护和功能性改良。
在TEOS沉积SiO2的过程中,首先需要将TEOS气体与氧气混合,然后通过加热使其分解生成二氧化硅和有机物的产物。
这些产物在基板表面沉积形成SiO2薄膜。
TEOS的分解反应可以用以下简化的化学方程式表示:Si(OC2H5)4 + O2 → SiO2 + CO2 + H2O在这个反应中,TEOS分子中的乙氧基团被氧气氧化,生成SiO2、二氧化碳和水。
SiO2沉积在基板表面,形成致密的氧化硅薄膜,起到保护基板和改善表面性能的作用。
TEOS沉积SiO2的原理包括两个主要过程:气相反应和表面扩散。
在气相反应中,TEOS和氧气在反应室中混合并分解,产生SiO2沉积物。
而在表面扩散过程中,SiO2沉积物在基板表面扩散并形成薄膜。
这两个过程共同作用,最终实现SiO2的沉积。
TEOS沉积SiO2的过程受到多种因素的影响,包括沉积温度、压力、气体流量和基板材料等。
这些参数的选择会影响SiO2薄膜的结构、成分和性能。
通过调节这些参数,可以控制SiO2薄膜的厚度、均匀性和致密性,以满足不同应用的要求。
总的来说,TEOS沉积SiO2是一种常用的薄膜沉积方法,可以在微电子、光学、生物医学等领域广泛应用。
通过深入了解TEOS沉积SiO2的原理和影响因素,可以更好地控制SiO2薄膜的性能,为各种应用提供定制化的解决方案。
TEOS沉积SiO2的技术不断发展,将为未来的科学研究和工程应用带来更多可能性和机遇。
二氧化硅薄膜的制备及应用学号:************ **:**专业班级:应用物理指导老师:常启兵老师完成时间:2012-10-23 材料科学与工程学院摘要近年来,多孔Si02薄膜的制备及其性能表征的研究已成为材料相关领域的热点之一。
在众多的应用中,多孔Si02薄膜作为绝热材料的应用有着极其重要的意义,多孔Si02薄膜作为热绝缘材料层,用来阻隔硅基底中热电层上的热扩散。
本论文介绍了目前制备多孔Si02薄膜的主要工艺技术,对各工艺技术进行比较,对实验工艺进行了探索。
采用溶胶一凝胶法在硅基片上制备有隔热效果的多孔Si02薄膜材料,以正硅酸乙酯(TEOS)为原料,乙醇、乙二醇乙醚、异丙醇、水等为溶剂,再添加一定的有机添加剂、在碱催化条件下制备Si02溶胶,陈化后的胶体提拉成膜。
二氧化硅薄膜具有良好的硬度、光学、介电性质及耐磨、抗蚀等特性,在光学、微电子等领域有着广泛的应用前景,是目前国际上广泛关注的功能材料。
通过不同的实验条件制备出各种参数的薄膜,分析加水量的多少、溶胶配比、退火温度、陈化时间等因素对薄膜的影响。
凝胶在陈化过程发生的物理化学变化、对热处理工艺中对应力,毛细管力的处理方法、化学添加剂在干燥过程中的作用溶胶.凝胶法制备多孔Si02薄膜的最佳工艺进行了探讨。
经过实验分析讨论,得出正硅酸乙酯:H20=1:1.5时的加水量,采用混合溶剂的方法,用碱催化的方法,用真空干燥箱加速溶胶速度,采用分段方法进行加热,能够得到符合隔热要求的薄膜。
利用红外光谱分析、差热分析(DTA)、扫描电镜(SEM)、椭圆偏振仪等测试手段对薄膜的成分、表面形貌进行了分析,用粘度计测试了溶胶粘度变化、不同催化方式下的凝胶时间,用自制的设备测试了最终得到薄膜的热导率。
红外光谱分析表明所得薄膜的主要成分是Si02:差热分析结果表明从室温到250℃之间有大量的放热峰,是热处理中去除水和.OH基团最关键的时段,将这段时间的升温速度控制为0.5”C/min;椭圆偏振仪和扫描电镜(SEM)分析表明所得薄膜表面形貌良好,薄膜厚度为700-800rim;扫描电镜(SEM)分析表明薄膜由紧密排列的Si02颗粒组成,颗粒和孔径的大小为30-50nm;由通过椭圆偏振仪得到的折射率计算出薄膜的孔隙率为50%以上。
1.分别简述RVD和GILD的原理,它们的优缺点及应用方向。
快速气相掺杂(RVD, Rapid Vapor-phase Doping) 利用快速热处理过程(RTP)将处在掺杂剂气氛中的硅片快速均匀地加热至所需要的温度,同时掺杂剂发生反应产生杂质原子,杂质原子直接从气态转变为被硅表面吸附的固态,然后进行固相扩散,完成掺杂目的。
同普通扩散炉中的掺杂不同,快速气相掺杂在硅片表面上并未形成含有杂质的玻璃层;同离子注入相比(特别是在浅结的应用上),RVD技术的潜在优势是:它并不受注入所带来的一些效应的影响;对于选择扩散来说,采用快速气相掺杂工艺仍需要掩膜。
另外,快速气相掺杂仍然要在较高的温度下完成。
杂质分布是非理想的指数形式,类似固态扩散,其峰值处于表面处。
气体浸没激光掺杂(GILD: Gas Immersion Laser Doping) 用准分子激光器(308nm) 产生高能量密度(0.5—2.0J/cm2)的短脉冲(20-100ns)激光,照射处于气态源中的硅表面;硅表面因吸收能量而变为液体层;同时气态掺杂源由于热解或光解作用产生杂质原子;通过液相扩散,杂质原子进入这个很薄的液体层,溶解在液体层中的杂质扩散速度比在固体中高八个数量级以上,因而杂质快速并均匀地扩散到整个熔化层中。
当激光照射停止后,已经掺有杂质的液体层通过固相外延转变为固态结晶体。
由液体变为固态结晶体的速度非常快。
在结晶的同时,杂质也进入激活的晶格位置,不需要近一步退火过程,而且掺杂只发生在表面的一薄层内。
由于硅表面受高能激光照射的时间很短,而且能量又几乎都被表面吸收,硅体内仍处于低温状态,不会发生扩散现象,体内的杂质分布没有受到任何扰动。
硅表面溶化层的深度由激光束的能量和脉冲时间所决定。
因此,可根据需要控制激光能量密度和脉冲时间达到控制掺杂深度的目的。
2.集成电路制造中有哪几种常见的扩散工艺?各有什么优缺点?扩散工艺分类:按原始杂质源在室温下的相态分类,可分为固态源扩散,液态源扩散和气态源扩散。

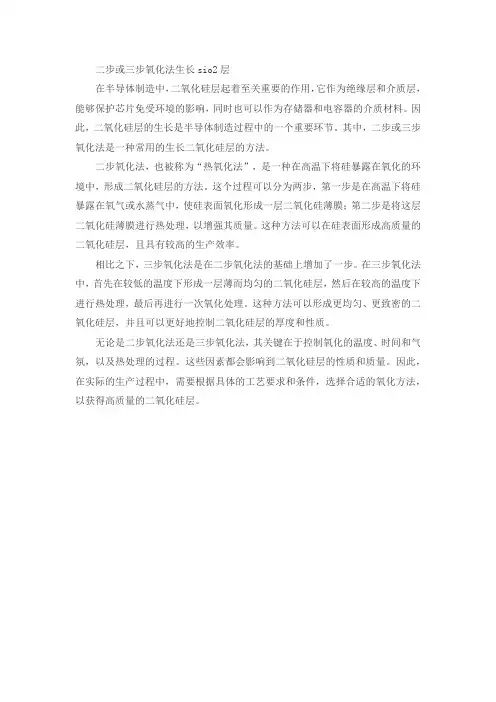

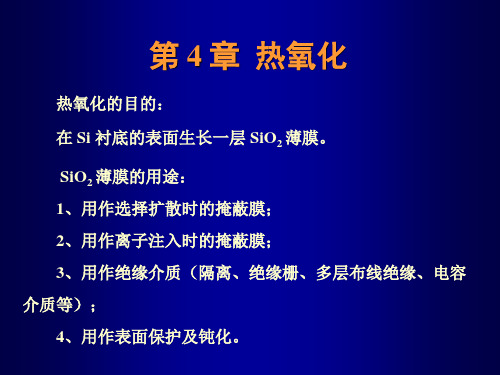

二步或三步氧化法生长sio2层
在半导体制造中,二氧化硅层起着至关重要的作用,它作为绝缘层和介质层,能够保护芯片免受环境的影响,同时也可以作为存储器和电容器的介质材料。
因此,二氧化硅层的生长是半导体制造过程中的一个重要环节。
其中,二步或三步氧化法是一种常用的生长二氧化硅层的方法。
二步氧化法,也被称为“热氧化法”,是一种在高温下将硅暴露在氧化的环境中,形成二氧化硅层的方法。
这个过程可以分为两步,第一步是在高温下将硅暴露在氧气或水蒸气中,使硅表面氧化形成一层二氧化硅薄膜;第二步是将这层二氧化硅薄膜进行热处理,以增强其质量。
这种方法可以在硅表面形成高质量的二氧化硅层,且具有较高的生产效率。
相比之下,三步氧化法是在二步氧化法的基础上增加了一步。
在三步氧化法中,首先在较低的温度下形成一层薄而均匀的二氧化硅层,然后在较高的温度下进行热处理,最后再进行一次氧化处理。
这种方法可以形成更均匀、更致密的二氧化硅层,并且可以更好地控制二氧化硅层的厚度和性质。
无论是二步氧化法还是三步氧化法,其关键在于控制氧化的温度、时间和气氛,以及热处理的过程。
这些因素都会影响到二氧化硅层的性质和质量。
因此,在实际的生产过程中,需要根据具体的工艺要求和条件,选择合适的氧化方法,以获得高质量的二氧化硅层。
二氧化硅二氧化硅粉末SiO2又称。
在分布很广,如石英、等。
白色或无色,含铁量较高的是淡黄色。
2.2 ~2.66,1670℃(鳞)、1710℃(方石英),沸点2230℃,为3.9。
不溶于水微溶于一般的酸,但溶于氢氟酸及热浓磷酸,能和熔融碱类起作用。
用于制、、陶器、、耐火材料、、型砂、单质硅等。
中文名称:二氧化硅化学式:SiO2 相对分子质量:60.08 化学品类别:非金属氧化物是否管制:否二氧化硅简介管制信息本品不受管制,但不可带入飞机。
名称中文名称:二氧化硅中文别名:硅氧,硅土,硅石,硅酐,砂英文别名:Silicon dioxide SiO₂ ,Silicon(IV)oxide ,Silicic anhydride ,Quartz sand:14808-60-7[1]储存密封保存。
用途硅标准液。
水玻璃,硅的的制备材料。
在晶体管和集成电路中作杂质扩散的掩蔽膜和保护层,制成二氧化硅膜作集成电路器件。
玻璃工业。
AR质检信息指标值水可溶物,% ≤0.2(以Pb计),% ≤0.005钙(Ca),% ≤0.005铁(Fe),% ≤0.005(Cl),% ≤0.005硫酸盐(SO4),% ≤0.005中不挥发物,% ≤1.0干燥失量,% ≤3.0性质物理性质[1]二氧化硅又称,式SiO₂。
中存在有结晶二氧化硅和无定形二氧化硅两种。
沙状二氧化硅结晶二氧化硅因不同,分为石英、鳞石英和方石英三种。
纯为无色晶体,大而透明棱柱状的石英叫水晶。
若含有微量杂质的水晶带有不同颜色,有、、等。
普通的砂是细小的石英晶体,有黄砂(较多的铁杂质)和白砂(杂质少、较纯净)。
二氧化硅晶体中,硅的4个价与4个氧原子形成4个,硅原子位于正四面体的中心,4个原子位于正四面体的4个顶角上,SiO₂是表示组成的最简式,仅是表示二氧化硅晶体中硅和氧的原子个数之比。
二氧化硅是原子晶体。
SiO₂中Si—O键的键能很高,、较高(熔点1723℃,沸点2230℃)。
东南大学材料科学与工程实验报告共页,第页
东南大学材料科学与工程
实验报告
学生姓名徐佳乐班级学号12011421 实验日期2014/9/4 批改教师
课程名称电子信息材料大型实验批改日期
实验名称热氧化法制备SiO2薄膜报告成绩
一、实验目的
1、掌握热氧化法制备SiO2薄膜的基本方法;
2、了解热氧化法制备SiO2薄膜的基本原理。
二、实验原理
在微电子工业中,SiO2薄膜也可采用CVD或者LPCV方法沉积,但热氧化法制备的SiO2薄膜具有结构致密、均匀性和重复性好、电特性最佳
与光刻胶粘附性好等优点,是制备半导体器件关键部分的高质量SiO2薄
膜的常用方法,如MOSFET器件的栅介电氧化层的制备。
下图为热氧化工艺的示意图,其基本原理是氧化气体源从一端炉口通入加热炉内,在900-1200℃的高温下,氧化剂分子向硅晶片内扩散并与
硅晶片表面发生化学反应,生成SiO2薄膜。
氧化剂可以为O2(干氧氧化)
H2O(湿氧氧化),在相同的氧化温度下,湿氧氧化的速率远大于干氧氧化。
氧化物的生长主要有两个过程决定,一个是氧化剂经由氧化层向硅表面扩散的过程,一个是氧化剂与Si表面的化学反应过程。
在SiO2的生长
初期,表面反应是限制生长速率的主要因素,热氧化生长的SiO2薄膜的
厚度X由下式确定:
X=B/A(t+τ)
此时SiO2薄膜厚度与时间呈线性关系。
B/A陈伟线性氧化速率常数,其主
要由表面反应的化学速率确定。
t为热氧化时间,τ为一常数。
当SiO2
厚度变厚,氧化剂必须扩散至Si和SiO2的界面才可反应,故其厚度受限
于扩散速度,SiO2的厚度与时间关系由下式所示:
X2=B(t+τ)
SiO2厚度与生长时间呈抛物线关系。
B为抛物线型氧化速率常数,仅与氧化剂在SiO2中的扩散系数有关。
不管是化学反应速率常数还是氧化
剂在SiO2的扩散系数均与温度有关,因此线性氧化速率常数B/A和抛物
线型氧化速率常数B均随温度升高指数增长。
上面的分析也表明,氧化过
东南大学材料科学与工程实验报告共页,第页
程中,硅与二氧化硅的界面会向硅内部迁移,这将使得Si表面的污染物
移到氧化物表面而形成一个崭新的界面。
三、实验设备及材料
1.实验器材:OTF1200管式真空炉,机械泵,塑料烧杯,塑料镊子等
2.试剂及材料:氧气,HF,去离子水,清洗过的硅片。
四、实验内容及步骤
1.去除Si晶片表面的自然氧化层。
按1:10的比例配制HF/H20腐蚀液, 将清洗过的晶片浸入腐蚀液内约1分钟后,立即取出,用去离子水冲洗晶片表面后,吹干表面。
2.设置温度处理参数。
在OTF1200管式真空炉的控制器上设置升温时间(≤10℃),热处理温度(1000℃),热处理时间(1.5小时)。
3.将Si片放入刚玉舟,放入管式炉中心位置,安装好炉管两侧的连接法兰,打开氧气钢瓶,保证整个实验过程中氧气以一定流量在炉管内流动。
启动管式炉,开始热氧化生长SiO2薄膜。
4.生长结束后,关闭管式炉加热电源,待炉温冷却到40℃以下后,取出
刚玉舟,观察生长的SiO2薄膜的颜色,与附表对比,粗略估计出所生长
SiO2薄膜的厚度。
5.妥善保管所制备SiO2薄膜,以备以后实验室用。
五、实验结果及分析
样品制备完成后学长没有给我们看,所以无法得到其表面清洁状况, 颜色和估计的厚度。
六、思考题
1.从热氧化法生长SiO2薄膜的基本原理,解释为什么热氧化方法制备的SiO2薄膜具有优异的电学性能。
答:因为热氧化法制备的SiO2薄膜结构致密、均匀性和重复性好, 2.为了制备约几个nm的超薄SiO2薄膜,可以通过改变哪些参数达到? 答:改变热处理的温度和时间,降低温度,增加升温速率,减少保温时间。
改变氧化剂状态,增加氧气的流动速度。
