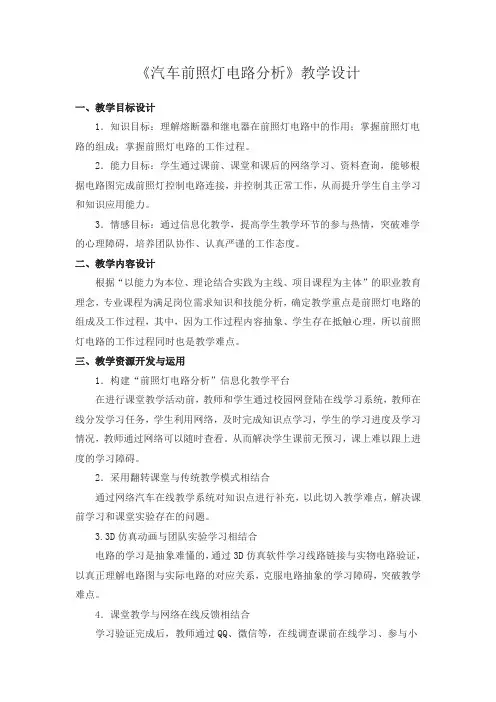

《汽车前照灯电路分析》教学设计一、教学目标设计1．知识目标：理解熔断器和继电器在前照灯电路中的作用；掌握前照灯电路的组成；掌握前照灯电路的工作过程。
2．能力目标：学生通过课前、课堂和课后的网络学习、资料查询，能够根据电路图完成前照灯控制电路连接，并控制其正常工作，从而提升学生自主学习和知识应用能力。
3．情感目标：通过信息化教学，提高学生教学环节的参与热情，突破难学的心理障碍，培养团队协作、认真严谨的工作态度。
二、教学内容设计根据“以能力为本位、理论结合实践为主线、项目课程为主体”的职业教育理念，专业课程为满足岗位需求知识和技能分析，确定教学重点是前照灯电路的组成及工作过程，其中，因为工作过程内容抽象、学生存在抵触心理，所以前照灯电路的工作过程同时也是教学难点。
三、教学资源开发与运用1．构建“前照灯电路分析”信息化教学平台在进行课堂教学活动前，教师和学生通过校园网登陆在线学习系统，教师在线分发学习任务，学生利用网络，及时完成知识点学习，学生的学习进度及学习情况，教师通过网络可以随时查看。
从而解决学生课前无预习，课上难以跟上进度的学习障碍。
2．采用翻转课堂与传统教学模式相结合通过网络汽车在线教学系统对知识点进行补充，以此切入教学难点，解决课前学习和课堂实验存在的问题。
3.3D仿真动画与团队实验学习相结合电路的学习是抽象难懂的，通过3D仿真软件学习线路链接与实物电路验证，以真正理解电路图与实际电路的对应关系，克服电路抽象的学习障碍，突破教学难点。
4．课堂教学与网络在线反馈相结合学习验证完成后，教师通过QQ、微信等，在线调查课前在线学习、参与小组实验、电路图的识读分析等环节的参与情况，了解学生的完成情况，以掌握学生的学习效果，克服学生不愿与教师课堂沟通的学习障碍。
此外，资源还包括自主拍摄．、网络下载的教学录像、案例视频等多种形式的信息化教学资源，通过合理、清晰的运用，最终实现培养学生自主学习、体验探究和总结反思的能力，让学生由“我学会了”向“我会学了”发展。

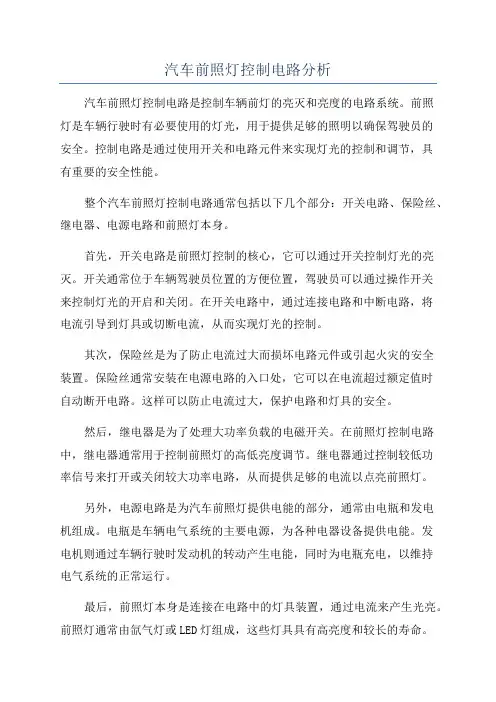

汽车前照灯控制电路分析汽车前照灯控制电路是控制车辆前灯的亮灭和亮度的电路系统。
前照灯是车辆行驶时有必要使用的灯光，用于提供足够的照明以确保驾驶员的安全。
控制电路是通过使用开关和电路元件来实现灯光的控制和调节，具有重要的安全性能。
整个汽车前照灯控制电路通常包括以下几个部分：开关电路、保险丝、继电器、电源电路和前照灯本身。
首先，开关电路是前照灯控制的核心，它可以通过开关控制灯光的亮灭。
开关通常位于车辆驾驶员位置的方便位置，驾驶员可以通过操作开关来控制灯光的开启和关闭。
在开关电路中，通过连接电路和中断电路，将电流引导到灯具或切断电流，从而实现灯光的控制。
其次，保险丝是为了防止电流过大而损坏电路元件或引起火灾的安全装置。
保险丝通常安装在电源电路的入口处，它可以在电流超过额定值时自动断开电路。
这样可以防止电流过大，保护电路和灯具的安全。
然后，继电器是为了处理大功率负载的电磁开关。
在前照灯控制电路中，继电器通常用于控制前照灯的高低亮度调节。
继电器通过控制较低功率信号来打开或关闭较大功率电路，从而提供足够的电流以点亮前照灯。
另外，电源电路是为汽车前照灯提供电能的部分，通常由电瓶和发电机组成。
电瓶是车辆电气系统的主要电源，为各种电器设备提供电能。
发电机则通过车辆行驶时发动机的转动产生电能，同时为电瓶充电，以维持电气系统的正常运行。
最后，前照灯本身是连接在电路中的灯具装置，通过电流来产生光亮。
前照灯通常由氙气灯或LED灯组成，这些灯具具有高亮度和较长的寿命。
总的来说，汽车前照灯控制电路是一个复杂而严谨的电路系统，通过开关和电路元件的配合，实现对前照灯的控制和调节。
这样可以确保驾驶员在夜间行驶时有足够的照明，提高行驶安全性。
然而，为保证前照灯控制电路的正常工作，需要进行定期维护和检修，以确保各个电路元件的正常工作和连接可靠。

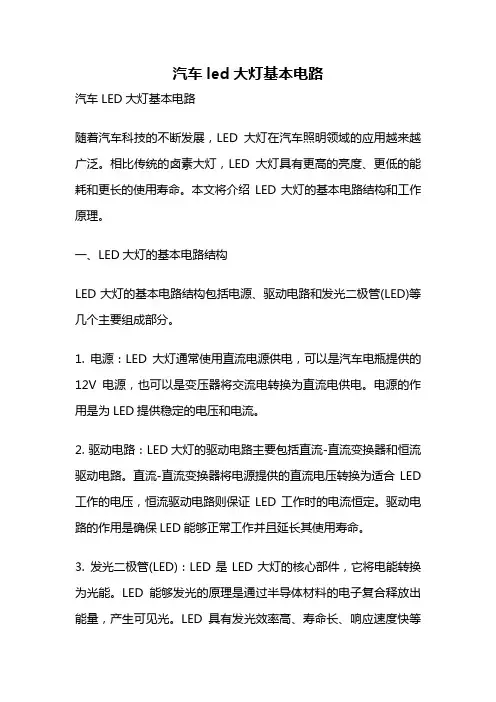

汽车led大灯基本电路汽车LED大灯基本电路随着汽车科技的不断发展，LED大灯在汽车照明领域的应用越来越广泛。
相比传统的卤素大灯，LED大灯具有更高的亮度、更低的能耗和更长的使用寿命。
本文将介绍LED大灯的基本电路结构和工作原理。
一、LED大灯的基本电路结构LED大灯的基本电路结构包括电源、驱动电路和发光二极管(LED)等几个主要组成部分。
1. 电源：LED大灯通常使用直流电源供电，可以是汽车电瓶提供的12V电源，也可以是变压器将交流电转换为直流电供电。
电源的作用是为LED提供稳定的电压和电流。
2. 驱动电路：LED大灯的驱动电路主要包括直流-直流变换器和恒流驱动电路。
直流-直流变换器将电源提供的直流电压转换为适合LED 工作的电压，恒流驱动电路则保证LED工作时的电流恒定。
驱动电路的作用是确保LED能够正常工作并且延长其使用寿命。
3. 发光二极管(LED)：LED是LED大灯的核心部件，它将电能转换为光能。
LED能够发光的原理是通过半导体材料的电子复合释放出能量，产生可见光。
LED具有发光效率高、寿命长、响应速度快等优点，因此被广泛应用于汽车照明领域。
二、LED大灯的工作原理LED大灯的工作原理是通过驱动电路提供稳定的电流和电压，使LED发光。
LED的发光过程是通过电子在半导体材料中的能级跃迁来实现的。
当电流通过LED时，半导体材料中的电子会从低能级跃迁到高能级，这个跃迁过程中会释放出能量，产生光子。
LED的发光颜色取决于半导体材料的能带结构和掺杂的杂质。
常见的LED发光颜色有红色、绿色、蓝色等。
LED大灯的亮度可以通过调节电流的大小来控制。
在恒流驱动电路的作用下，LED的亮度可以保持稳定，不受电压的变化影响。
这使得LED大灯能够在不同的工作环境下提供一致的照明效果。
三、LED大灯的优势和应用LED大灯相比传统的卤素大灯具有许多优势。
首先，LED大灯的亮度更高，能够提供更好的照明效果，使驾驶者在夜间行驶时能够更清晰地看到道路情况。

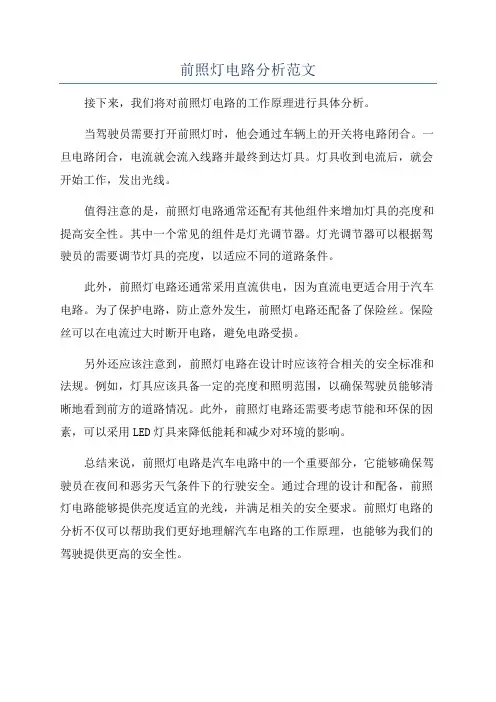

前照灯电路分析范文
接下来，我们将对前照灯电路的工作原理进行具体分析。
当驾驶员需要打开前照灯时，他会通过车辆上的开关将电路闭合。
一旦电路闭合，电流就会流入线路并最终到达灯具。
灯具收到电流后，就会开始工作，发出光线。
值得注意的是，前照灯电路通常还配有其他组件来增加灯具的亮度和提高安全性。
其中一个常见的组件是灯光调节器。
灯光调节器可以根据驾驶员的需要调节灯具的亮度，以适应不同的道路条件。
此外，前照灯电路还通常采用直流供电，因为直流电更适合用于汽车电路。
为了保护电路，防止意外发生，前照灯电路还配备了保险丝。
保险丝可以在电流过大时断开电路，避免电路受损。
另外还应该注意到，前照灯电路在设计时应该符合相关的安全标准和法规。
例如，灯具应该具备一定的亮度和照明范围，以确保驾驶员能够清晰地看到前方的道路情况。
此外，前照灯电路还需要考虑节能和环保的因素，可以采用LED灯具来降低能耗和减少对环境的影响。
总结来说，前照灯电路是汽车电路中的一个重要部分，它能够确保驾驶员在夜间和恶劣天气条件下的行驶安全。
通过合理的设计和配备，前照灯电路能够提供亮度适宜的光线，并满足相关的安全要求。
前照灯电路的分析不仅可以帮助我们更好地理解汽车电路的工作原理，也能够为我们的驾驶提供更高的安全性。
《汽车前照灯电路分析》教学设计一、教学目标1.了解汽车前照灯的作用和分类。
2.掌握汽车前照灯电路的基本原理和工作方式。
3.能够分析并设计汽车前照灯电路。
二、教学内容1.汽车前照灯的作用和分类。
2.汽车前照灯电路的基本原理和工作方式。
3.汽车前照灯电路的分析和设计。
三、教学过程1.导入（5分钟）通过讲解汽车前照灯的作用和分类，引起学生对课题的兴趣，激发学习的欲望。
2.知识讲解（25分钟）2.1汽车前照灯的作用：提供行驶途中的照明，提高行车安全。
2.2汽车前照灯的分类：近光灯、远光灯、雾灯、转向灯等。
3.实验演示（30分钟）3.1示范汽车前照灯电路原理图。
3.2配置实验设备，将实验仪器连接到汽车电路中，进行电路的分析和测试。
3.3演示前照灯的工作原理和电路分析过程。
4.知识巩固与讨论（20分钟）4.1向学生提问，巩固所学知识。
4.2开展讨论，引导学生分析和设计不同类型的汽车前照灯电路。
5.练习与拓展（30分钟）5.1自主练习：学生独立完成相关练习题，巩固所学知识。
6.总结与评价（10分钟）回顾本节课学习内容，总结所学知识点，并评价学生的表现。
四、教学手段与资源1.教学手段：讲授、实验演示、讨论、练习、自主学习。
2.教学资源：电脑、投影仪、实验仪器、相关课件和资料。
五、教学评价方法1.学生课堂表现评价：积极参与讨论、提问和回答问题的能力。
2.练习评价：对学生练习题的完成情况进行评价。
3.学习成果评价：通过学生的实际操作和设计，对其掌握的知识和能力进行评价。
六、教学反思1.在导入环节，可以使用多媒体资源，如图片、视频等来引起学生对课题的兴趣。
2.在实验演示环节，要确保实验设备的可靠性，以保证实验的顺利进行。
3.在讨论环节，要引导学生主动思考和提出问题，积极参与讨论。
4.在练习与拓展环节，可以设置一些应用题和实际问题，培养学生的综合运用能力。
前照灯控制电路简要介绍前照灯控制电路简要介绍1. 概述前照灯，作为汽车行驶时的主要照明设备之一，在夜间、恶劣天气和低能见度条件下，起到提供良好视野、保障行车安全的重要作用。
为了能够灵活、准确地控制前照灯的亮度和工作模式，汽车前照灯控制电路应运而生。
2. 原理和构成前照灯控制电路主要由以下几个部分组成：2.1 电源供应：提供电能供给前照灯工作，通常采用汽车电瓶作为电源，通过电力系统进行供电。
2.2 开关装置：用于手动或自动控制前照灯的开关状态，包括普通开关、自动光敏开关、远光开关等。
普通开关通过人工操作来控制前照灯的开关，而自动光敏开关则能根据外界光照情况自动地开启或关闭前照灯。
2.3 控制模块：用于调节前照灯的亮度和工作模式，通常由一个或多个微控制器组成。
通过传感器收集到的车速、刹车状态、转向灯等信息，结合用户的需求，控制模块能够智能地调整前照灯的亮度和模式，如远光、近光、日间行车灯、转向灯等。
2.4 前照灯组件：包括前照灯灯泡或LED灯珠以及光学透镜等。
灯泡或LED灯珠产生光能，透镜则起到聚光和照明效果的作用，使得前照灯能够以特定的亮度和角度照射到前方道路。
3. 工作原理前照灯控制电路的工作原理主要取决于电路中的控制模块和传感器。
下面通过一个简单示意图来介绍前照灯控制电路的工作原理：3.1 检测车辆状态：控制模块通过车辆的传感器检测车速、刹车状态、转向指示器的状态等，了解当前车辆的行驶状况。
3.2 接收用户输入：控制模块还可以接收到用户设置的前照灯亮度、光模式的输入信息，用户可以通过车内的操作按钮或仪表盘上的调节旋钮来调整前照灯的工作状态。
3.3 控制前照灯亮度：根据车辆状态和用户输入的信息，控制模块计算出前照灯应该具备的亮度，然后通过调整电流或电压的大小控制灯泡或LED灯珠的亮度。
3.4 控制前照灯工作模式：根据车辆行驶状态和用户设置，控制模块可以自动切换前照灯的工作模式，如切换远光、近光、日间行车灯等。
汽车led大灯控制电路原理详解下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言汽车的大灯控制电路是汽车灯光系统中至关重要的一部分，其设计合理性直接关系到行车安全和驾驶舒适度。
汽车前照灯的结构认识及电路识读汽车前照灯是车辆上用于照明道路的灯具，具有提高行车安全性的重要功能。
下面将对汽车前照灯的结构和电路进行详细介绍。
一、汽车前照灯的结构1.灯泡：汽车前照灯通常采用的是卤素灯泡，它由玻璃灯泡、灯丝、卤素气体和反射镜组成。
灯泡内的灯丝在通电时发热，通过加热卤素气体，使其发光并提高亮度。
灯丝的材质和电流的强弱决定了灯泡的亮度和寿命。
2.反射镜：反射镜是灯泡后方的一个碗状结构，它的内表面经过镀铝处理，具有很高的反射率。
当灯泡发光时，反射镜能够将光线聚焦并投射出去，提供远距离照明。
3.透镜：透镜位于灯泡前方，起到保护灯泡和调整光束的作用。
透镜通常采用高透光性的塑料材料制成。
4.灯罩：灯罩是保护灯泡和透镜的外壳，通过灯罩的颜色和材质可以改变灯光的颜色和强度。
保护灯泡免受损坏，并且可以使灯光分散和均匀。
二、汽车前照灯的电路汽车前照灯的电路通常由以下几部分组成：1.电源电路：汽车前照灯的电源电路由电瓶提供直流电，通过点火开关和保险丝进行控制。
电源电路的主要作用是为灯泡提供电能。
2.开关电路：开关电路用于控制灯泡的开启和关闭。
它通常由点火开关、灯光转向开关和多功能开关组成。
通过操作这些开关，可以选择车辆前灯的工作模式，如近光、远光、示宽灯等。
3.稳压电路：稳压电路用于保持灯泡电压的稳定，以提供恒定的亮度。
稳压电路通常由稳压器、电阻等组成。
它能够根据电压的变化自动调整输出电压，保证灯泡的亮度不受电池电压的影响。
4.控制电路：控制电路用于监测灯泡的工作状态，并进行故障检测和保护。
例如，当灯泡短路或开路时，控制电路会自动切断电源，以避免灯泡烧毁或损坏。
总结：汽车前照灯的结构主要包括灯泡、反射镜、透镜和灯罩等部分，它们共同发挥着提供照明的作用。
而汽车前照灯的电路由电源电路、开关电路、稳压电路和控制电路组成，通过这些电路，可以有效地控制和管理前照灯的功效。
对汽车前照灯的结构和电路的了解，有助于我们更好地理解和维护汽车前照灯，提升行车安全性。
《汽车前照灯电路分析》教学设计教学设计一：汽车前照灯电路分析一、教学目标：1.了解汽车前照灯的功能和电路原理。
2.掌握汽车前照灯电路的基本元件和连接方式。
3.能够分析汽车前照灯电路故障并进行维修。
4.培养学生的动手能力和解决问题能力。
二、教学内容：1.汽车前照灯的功能和作用。
2.汽车前照灯电路的基本原理和连接方式。
3.汽车前照灯电路的故障分析和维修方法。
三、教学过程：1.导入（10分钟）介绍汽车前照灯的作用和重要性，引发学生对汽车前照灯电路的兴趣。
2.知识讲解（20分钟）a.汽车前照灯电路的基本原理：讲解汽车前照灯的电路连接方式，包括基本原件（前照灯开关、继电器、保险丝、电灯泡等）的作用和连接方式。
b.汽车前照灯电路的故障分析：讲解前照灯电路可能出现的故障原因和排查方法。
c.汽车前照灯电路的维修方法：介绍常见的前照灯电路故障的维修方法，包括更换灯泡、修复开关、更换继电器等。
3.实验操作（30分钟）通过实验操作，让学生亲自动手进行汽车前照灯电路的搭建和故障排查维修操作。
a.搭建实验电路：学生按照教师提供的实验电路图和材料，自行搭建汽车前照灯电路。
b.故障排查维修：故意制造电路故障，让学生进行故障排查和维修操作，如更换灯泡、修复开关、更换继电器等。
4.讨论总结（20分钟）让学生围绕实验操作中出现的故障和解决方法进行讨论，总结汽车前照灯电路故障排查和维修的重要步骤和注意事项。
四、教学评价：1.实验报告：要求学生撰写实验报告，包括实验操作过程、故障排查和维修步骤、实验结果等。
2.实际操作能力评估：评估学生在实验操作中的实际操作能力和动手能力。
3.知识理解能力评估：进行小测验，检查学生对汽车前照灯电路的理解和掌握程度。
五、教学拓展：1.进一步了解其他汽车电路：可拓展至其他汽车电路的原理和维修方法，如后照灯电路、转向灯电路等。
2.实地考察：组织学生参观汽修店或专业维修中心，了解实际汽车电路维修情况。
六、教学关键点和难点：1.教学关键点：讲解汽车前照灯电路的基本原理和连接方式，进行实验操作和故障排查维修。
汽车前照灯（大灯）电路控制的形式及分析方法汽车前照灯控制电路有些是比较复杂的，电路的分析及电流的走向，在汽车电路的故障诊断中起着非常重要的作用。
为了帮助读者及维修人员搞清楚各电路的流向及控制方法，现将一些常见的前照灯控制电路（控制火线式带大灯继电器和变光继电器、控制搭铁式带大灯继电器和变光继电器、只带大灯继电器的控制形式大灯控制电路、带远光和近光继电器的大灯控制形式大灯控制电路、没有继电器的火线控制式大灯控制电路、没有继电器的控制搭铁式的大灯控制电路）及电流控制电路，给出详尽的电路分析方法，节省大量的时间，资料非常难得宝贵，无论是对修理工和教师，都有很大的帮助作用。
一、带大灯继电器和变光继电器大灯控制电路1. 控制火线式（1）大灯不工作时（2）前照灯继电器工作电路当灯光开关接通后，其电路是:蓄电池正极→易熔线FL→灯光开关→灯光继电器通电线圈→搭铁→蓄电池负极左前照灯远光灯工作电路当灯光开关接通时，其电路是：蓄电池正极→易熔线FL→灯光继电器的触点K1→变光继电器的触点K2→保险丝A→左远光灯→搭铁→蓄电池的负极。
右前照灯远光灯工作电路蓄电池正极→易熔线FL→灯光继电器的触点K1→变光继电器的触点K2→保险丝A→W点→右远光灯→搭铁→蓄电池的负极。
远光指示灯电路当灯光开关接通时，其电路是：蓄电池正极→易熔线FL →灯光继电器的触点K 1→变光继电器的触点K 2→保险丝A →W 点→Q 点→远光指示灯→搭铁→蓄电池的负极。
当接通变光开关时，左右前照灯的近光灯电路接通： 左前照灯近光灯工作电路蓄电池正极→易熔线FL →灯光继电器的触点K 1→变光继电器的触点K 2→保险丝B →左近光灯→搭铁→蓄电池的负极。
右前照灯近光灯工作电路远光指示灯变光继电器灯光继电器灯光开关远光左近光右变光开关K 1→ →→→ →→ → →→K 2→→ QFL保险丝A保险丝B→远光W→→→ →→→ →→→→→→ → →→→ →→→ 近光蓄电池正极→易熔线FL →灯光继电器的触点K 1→变光继电器的触点K 2的下触点→保险丝B →右近光灯→搭铁→蓄电池的负极。

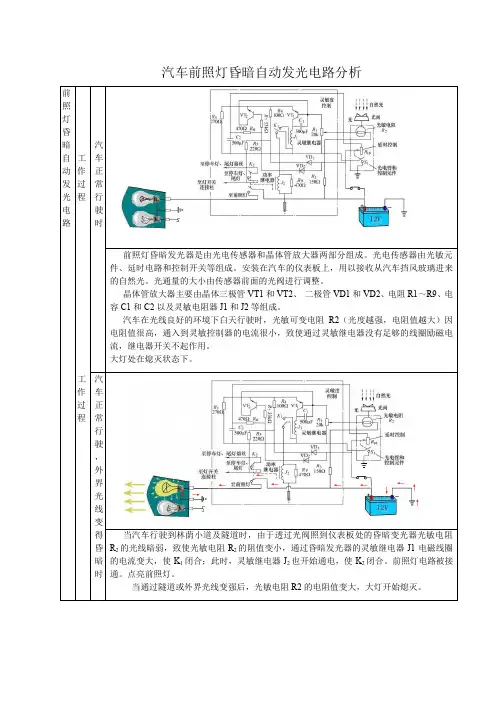

毕业设计（论文）-自动前照灯电路分析与故障排除常州机电职业技术学院毕业设计,论文,作者: 学号: 30712630 系部: 汽车电子专业: 汽车电子题目: 自动前照灯电路分析与故障排除指导者:评阅者:2010年05月1毕业设计(论文)中文摘要摘要: 文章简要介绍了前照灯技术的发展历程和存在的问题，讲述了自动前照灯电器设备和电路的作用原理，诊断出和排除各种电路的常见故障。
为确保夜间行车安全, 提高行车速度, 目前很多汽车装有前照灯自动控制系统。
该系统通常由前照灯状态自动调整系统、昏暗自动发光控制系统、前照灯自动变光控制系统和前照灯自动延时关闭控制系统组合而成。
现有的前照灯系统在安全性方面存在隐患，人们日益关注汽车驾驶的安全性问题，从而使智能前照灯系统得以广泛发展和应用。
阐述了传统AFS系统以及更为先进的预瞄型AFS 系统的原理、控制方式和功能，并对AFS 系统的发展趋势进行了分析。
本文还着重讲述了当前先进的自适应氙气前照灯技术在奔驰新款221车系中的应用。
关键词:前照灯控制原理 AFS系统应用2毕业设计(论文)外文摘要Title: Automatic Headlamp Circuit Analysis and TroubleshootingAbstract:This paper briefly introduces the development process and headlamp technology problems about electrical equipment and automatic headlights role of circuit theory, circuit diagnosis and rule out all kinds of common faults. In order to ensure night driving safety, improve speed, the current number of vehicles equipped with a headlamp control system. Usually by thestate of the system automatically adjusts headlamp system that automatically dim light control system, automatic headlight dimming control system and automatic headlamp control system of a combination of delayed closure. The existing headlight system in the security risks exist,there is growing concern about driving safety issues, so intelligent headlamp system is a wide range of development and application. AFS system described traditional and more advanced preview-type AFS systems theory,control methods and functions, and AFS system development trends are analyzed. This article also describes the current focus on advanced adaptive xenon headlights in the new Mercedes-Benz 221 cars in the applicationKeywords : Headlight Control Principle AFS system application1绪论 ............................................................................................................................................. (1)第一章汽车前照灯自动控制系统 ..................................................................... . (1)1.1 前照灯状态自动调整系统 ..................................................................... (1)1.2 昏暗自动发光控制系统 ..................................................................... . (2)1.3 前照灯自动变光控制系统 ..................................................................... (4)1.4 前照灯自动延时关闭控制系统 ..................................................................... ................... 4 第二章 AFS自适应前照灯系统简介...................................................................... .. (5)2.1 传统AFS 系统基本组成及控制...................................................................... . (6)2.1.1 传统AFS 系统组成...................................................................... . (6)2.2.2 AFS 系统的控制方式...................................................................... .. (8)2.2 AFS 系统工作情况 ..................................................................... .. (8)2.2.1 AFS系统的软硬件...................................................................... ............................ 9 第三章预瞄型AFS 系统 ..................................................................... (17)3(1 P-AFS 系统描述 ..................................................................... .. (17)3(2 预瞄型AFS 系统功能 ..................................................................... (19)3(3 AFS系统未来发展趋势 ..................................................................... .......................... 20 第四章汽车前照灯电路故障探析 ..................................................................... .. (21)4.1 故障现象 ..................................................................... . (21)4.2 故障原因 ..................................................................... . (21)4.3 维修注意事项 ..................................................................... ............................................ 22 第五章奔驰221车型前照灯故障及其诊断维修 ..................................................................... .. 225.1 旋转照明开关部件说明 ..................................................................... .. (22)5.2前SAM控制单元部件说明 ..................................................................... .. (23)5.3照明装置部件说明 ..................................................................... .. (24)5.4 拆卸安装氙气大灯控制单元 ..................................................................... (26)5.5 大灯控制功能 ..................................................................... (27)5.5.1近光灯促动 ..................................................................... (27)5.5.2远光灯促动 ..................................................................... (28)5.5.3日间行车灯促动 ..................................................................... . (28)5.5.4自动大灯促动 ..................................................................... .. (29)5.6 氙气大灯控制单元部件说明 ..................................................................... (30)5.6.1 复式氙气大灯输出控制 ..................................................................... (31)5.6.2 近光束 / 远光束之间的转换 ..................................................................... (31)5.6.3 自动大灯光程调节促动 ..................................................................... (31)5.6.4 动态转弯照明控制 ..................................................................... .. (31)5.6.5 促动弯道照明 ..................................................................... . (32)5.6.6 高速功率照明控制 ..................................................................... .. (32)5.6.7 扩展雾灯功能控制 ..................................................................... .. (32)5.7 自适应型远光灯辅助系统诊断信息 ..................................................................... ......... 32 结论 ..................................................................... ........................................................................ . (33)致谢 ..................................................................... ........................................................................ . (33)参考文献 ..................................................................... .. (34)2绪论汽车前照灯系统的发展经历了多个阶段:从最初的煤油灯发展到白炽灯;然后发展到抛物面卤钨前照灯、自由曲面卤钨前照灯和投射系统前照灯;上世纪九十年代中期出现了以气体放电灯为光源的投影系统前照灯和自由曲面前照灯系统。
作业：请分析本田雅阁轿车前大灯工作原理。
注：请同学们灯组合开关，共有5个端子，17#端子：红/蓝线，18#端子：蓝/红线，6#端子：红/绿线，5#端子：黑线，20#端子：红/黑线。
当开关打至“Ⅰ”位，6#端子与20#端子相通；当开关打至“Ⅱ”位，6#端子与20#端子相通的同时，18#端子与5#端子相通；当开关打至超车位置，17#端子、18#端子与5#端子相通；当变光开关开至近光（低）位置，17#端子不能与5#端子相通；当变光开关开至元光（高）位置，17#端子与5#端子相通。
分析时，请按照小灯、前大灯近光、前大灯远光、超车灯4路分析。
答案：小灯“+”—>NO.15 —> NO.32 —> 灯组合开关6# —> I.II —> 灯组合开关20# —> 前驻车灯、尾灯、牌照灯、后侧标志灯—> “—”前大灯近光“+”—> NO.15 —> 大灯继电器线圈—> 灯组合开关18# —> II —> 灯组合开关5# —> “—”使得大灯继电器工作。
NO.19 —> 左头灯/近—> “—”“+”—> NO.15 —> 大灯继电器触点—>NO.20 —> 右头灯/近—> “—”前大灯远光“+”—> NO.15 —> 大灯继电器触点—> 大灯变光继电器线圈—> 灯组合开关17# —> 大灯变光开关/高—> 灯组合开关5# —> “—”使得大灯变光触点闭合。
—>远光灯显示灯“+”—> NO.15 —>大灯继电器触点—> NO.19 —> 左头灯/远—>大灯变光继电器触点—> “—”—>NO.20 —>右头灯/远超车灯“+”—> NO.15 —> 大灯继电器线圈—> 灯组合开关18# —> 超车—> 灯组合开关5# —> “—”使得大灯继电器工作。
