（2）正极板比负极板少 一片。
所以：负极板包围正极板。
目的：正极板两侧放电一 致，膨胀收缩一致，防 止弯曲。
（3）正极板厚2.2mm 负极板厚1.8mm
国外： 正极板厚1.5mm 负极板厚1.1mm
应当尽量减少极板 厚度，使其内部渗入 H2SO4，比容量大， 起动性能好。
比容量：单位极板 面积所能提供的容量。
结论：
1、充放电过程是互逆的化学反应。
放电
PbO2+Pb+2H2SO4
2PbSO4+2H2o
充电
2、放电过程中：硫酸 浓度下降，水增加。
充电过程中：硫酸 浓度上升，水减少。
正极板附近的硫酸 增、减量是负极板的 1.67倍。
3、放电终了时，只有20-30%
的活性物质转化为PbSO4，堵 塞极板，内部70-80%的活性 物质，得不到硫酸，无法反 应。
2、护板：防止异物落入。
3、底部突棱：
（1）增加支承强度。
（2）空隙存放脱落物， 以防止堆积造成极板短 路。
（四）电解液：
纯H2SO4（93%）+蒸
馏水，比重1.835。
严控含铁量小于 0.005，否则，自行放电。
电解液比重：取决于温度条件 （1.24—1.30）
（1）热：易蒸发水分，所以，比 重应小些。
§1--1 铅蓄电池的功用构造 一、功用
1、起动发 起动机、 电池电压>
动机
点火、电 发电机电
池放电。 压
2、发动机 电池放电 低速运转
3、用电负 协助发电 载太大时 机供电、
电池放电
同上 同上
4、发动机正常运转， 用电负载较小，电池 存电不足时，发电机 供电，电池充电。

汽车电⼦控制技术第⼆版课后习题答案1.采⽤电控系统能提⾼汽车那些性能？答：动⼒性经济性排放性安全性舒适性操纵性通过性2.衡量国家⼯业发展⽔平⾼低的三⼤标志？答：环境保护建筑技术汽车技术3. 汽车电⼦控制技术发展分为哪⼏个阶段？电⼦技术的发展的必然趋势是什么？答：机械控制或液压－机械控制；电⼦电路（即分⽴电⼦元件电路与集成电路）控制；微型计算机（即模拟计算机和数字计算机）控制；车载局域⽹控制；必然趋势：汽车采⽤车载局域⽹LAN技术4.汽车采⽤⽹络技术的根本⽬的？答：1.减少线束；2.实现快速通信。

7.发展内燃机汽车过程中，全世界关注的三⼤课题是什么？就⽬前解决这些问题的基本途径有哪些？答：汽车能源；环境保护；交通安全。

解决的有效途径：采⽤电控技术，提⾼汽车整体性能；实施严格的油耗、排放和安全法规；开发利⽤新能源，燃⽤替代燃料；开发电动汽车和混合动⼒汽车。

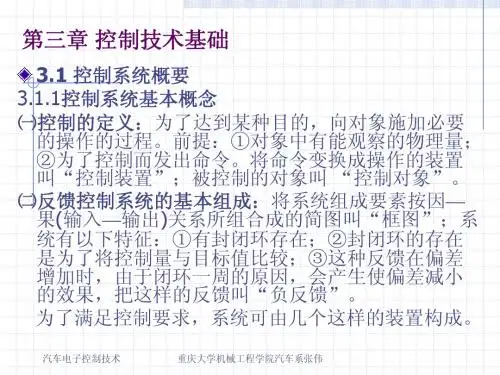

8汽车电⼦控制系统基本结构有哪⼏部分组成？传感器; 电控系统（ECU）;执⾏器执⾏元件9汽车电⼦控制系统采⽤的传感器和执⾏器有哪些？传感器：1流量传感器2位置传感器3压⼒传感器4温度传感器5浓度传感器6速度传感器7碰撞传感器。

执⾏器：电动燃油泵、电磁喷油器、怠速控制泵、活性炭罐电磁阀、点⽕控制器、点⽕线圈、制动液回液泵电动机、收紧点⽕器、换挡锁⽌电磁阀等。

10.汽车发动机电控系统功⽤？常⽤传感器和执⾏器有哪些？功⽤：汽车发动机电控系统的主要功能是提⾼汽车的：动⼒性经济性排放性。

传感器执⾏器：电动燃油泵、电磁喷油器、怠速控制电动机、活性炭罐电磁阀、点⽕控制器、点⽕线圈。

12据控制⽬标不同汽车电控系统分为哪⼏类？据控制对象不同电控系统分为哪⼏类？国产汽车普遍采⽤电控系统有哪些？⽬标：发动机电控系统；底盘电控系统；车⾝电控系统。

对象：动⼒性控制系统；经济型控制系统；排放性控制系统；安全性控制系统；舒适性控制系统；操纵性控制系统；通过性控制系统1.燃油喷射系统EFi有哪⼏部分组成？燃油供给系统、空⽓供给系统、燃油喷射电⼦控制系统2.据燃油喷射发动机进⽓量控制⽅式不同供⽓系统分为哪两部分？供⽓系统分为旁通式和直供式3.为甚麽燃油喷射式发动机进⽓道长且设有动⼒腔？充分利⽤进⽓管内的空⽓动⼒效应，增⼤各种⼯况下的进⽓量（即增⼤充⽓量），提⾼发动机的动⼒性（输出扭矩）。

（3）奥迪可变气门升程系统
①结构组成。奥迪可变气门升程系统在控制进气门的凸轮轴上具备两组不同角度且可 移动的凸轮件（带有内花键），凸轮轴中的锁定装置将凸轮件锁定在其端部位置，凸 轮件上设计有螺旋沟槽，螺旋沟槽由两个电磁驱动器分时加以控制，以切换使用两组 不同轮廓的凸轮，改变进气门的开启升程。
②工作原理。当发动机处于低负荷工
3.5.1 可变气门控制及其特点
发动机工况不同，对气门正时和气门升程的要求不同。当采用可变气门控 制技术后，根据发动机的工作需要（主要指转速和负荷），可以对气门正 时和气门升程适时地进行改变，有效提高发动机的动力性、降低油耗和排 放。主要表现有以下几个方面： 首先，在发动机转速较高时，希望进气门提早开启（增大开启相位角）
大众CEA 1.8TSI发动机——仅调节进气凸轮轴的进气可变气门正时系统
①检测线圈电阻。关闭点火开关，拔下进气凸轮轴调节电磁阀线束插头 T2cj，用万用表检测电磁阀插座端子1与端子2之间的电阻，其值应为 6~8Ω。否则，应更换进气凸轮轴调节电磁阀。 ②检测电源电压。进气凸轮轴调节电磁阀由Motronic供电继电器J271 供电。关闭点火开关，拔下电磁阀线束插头T2cj，将线束插头T2cj端子 1（电源端）的线束刺破，接好万用表表笔。插上电磁阀线束插头T2cj， 起动发动机，用万用表检测线束插头T2cj端子1与接地之间的电压，其值 应为12V左右。如果显示值没有达到此要求，则说明凸轮轴调节电磁阀 供电电路出现了故障，应检查供电继电器J271及其连接线束。
1
学习任务3 发动机进气控制系统与检修
3.5 可变气门控制系统
【情境导入】 一辆装备1ZR-FE发动机的丰田卡罗拉轿车，行驶过程中故障指示灯点亮，油耗增加，排 放超标。经检查，确认是可变气门正时系统的进气凸轮轴正时机油控制电磁阀损坏。更 换新的进气凸轮轴正时机油控制电磁阀后，上述故障现象消失。你知道可变气门正时系 统的结构组成与工作原理吗？你知道可变气门正时系统的凸轮轴正时机油控制电磁阀和 VVT-i控制器（OCV）一旦损坏，将引起发动机怎样的故障吗？你知道如何进行可变气 门正时系统的检修吗？ 【学习目标】 1．掌握可变气门控制系统的结构原理与检修技术要求。 2．能够正确地进行丰田智能可变气门正时系统的检修，并根据检修结果进行故障分析。 3．能够正确地进行大众可变气门正时系统的检修，并根据检修结果进行故障分析。

英语缩写：1、EFI(Electronic Fuel Injection System)：电控的汽油喷射系统。

2、MPI(multi point injection)：多点喷油系统。

3、SPI(single point injection)：单点喷油系统。

4、VSC（Vehicle Stability Control System）：车辆稳定性控制系统。

5、ESP（Electronic Stability Program）：电子稳定程序。

6、VDC（或VSC）：车辆动态控制系统。

7、4WS：四轮转向系统。

8、ABS（Antilock Braking System）：制动防抱死装置。

9、ASR（Acceleration Slip Regulation）：加速防滑控制系统【驱动（轮）防滑系统】。

10、TCS（Traction Control System）：牵引力控制系统。

11、EBD（Electric Brakeforce Dis-tribution）：电子制动力分配系统。

12、HEV（Hybrid Electric Vehicle）：混合动力电动汽车。

13、ECU：电子控制单元。

14、PCM：动力系统控制模块结构组成：1、电控汽油喷射系统由：进气系统、供油系统、控制系统及点火系统组成。

2、供油系统由：电动汽油泵、燃油滤清器、喷油器（燃油喷嘴）、燃油压力调节器（简称油压调节器）及燃油分配管、回油管等组成。

3、控制系统由：传感器、电子控制单元(ECU)及执行器组成。

4、ECU的组成：运算器、寄存器和控制器组成。

5、电控汽油喷射系统的执行器主要有：怠速执行器、喷油器、喷油泵、EGR阀(废气再循环)、碳灌电磁阀等。

6、点火系统主要由：与点火有关的各种传感器、电子控制单元(发动机控制ECU)、执行器组成。

7、传感器主要由：曲轴位置传感器、凸轮轴位置传感器、负荷传感器、温度传感器、爆震传感器等组成。

8、执行器主要由：点火模块、点火线圈、高压配电器和火花塞等组成。
