汽车电控技术(一)

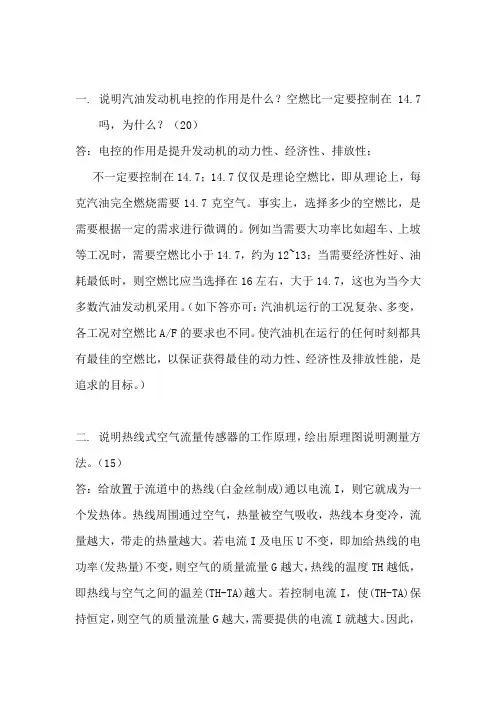

一. 说明汽油发动机电控的作用是什么？空燃比一定要控制在14.7吗，为什么？（20）答：电控的作用是提升发动机的动力性、经济性、排放性；不一定要控制在14.7；14.7仅仅是理论空燃比，即从理论上，每克汽油完全燃烧需要14.7克空气。

事实上，选择多少的空燃比，是需要根据一定的需求进行微调的。

例如当需要大功率比如超车、上坡等工况时，需要空燃比小于14.7，约为12~13；当需要经济性好、油耗最低时，则空燃比应当选择在16左右，大于14.7，这也为当今大多数汽油发动机采用。

（如下答亦可：汽油机运行的工况复杂、多变，各工况对空燃比A/F的要求也不同。

使汽油机在运行的任何时刻都具有最佳的空燃比，以保证获得最佳的动力性、经济性及排放性能，是追求的目标。

）二. 说明热线式空气流量传感器的工作原理，绘出原理图说明测量方法。

（15）答：给放置于流道中的热线(白金丝制成)通以电流I，则它就成为一个发热体。

热线周围通过空气，热量被空气吸收，热线本身变冷，流量越大，带走的热量越大。

若电流I及电压U不变，即加给热线的电功率(发热量)不变，则空气的质量流量G越大，热线的温度TH越低，即热线与空气之间的温差(TH-TA)越大。

若控制电流I，使(TH-TA)保持恒定，则空气的质量流量G越大，需要提供的电流I就越大。

因此，测得电流I的变化，即可得知空气质量流量的变化。

三. 举一例子说明怠速控制执行器是如何工作的？（20）答：怠速控制的实质就是通过怠速执行器调节进气量、同时配合喷油量及点火提前角的控制，改变怠速工况燃料消耗所发出的功率，以稳定或改变怠速转速。

（举例可以举真空控制式、步进电机型、旋转滑阀型、直线电磁阀型、开关型任何一种均可）四. 汽油机燃油泵安全控制是怎样实现的？绘图并加以说明。

（20）答：（只要大致画出示意图即可）当发动机熄火，燃油泵停止送油时，单向阀立即关闭、保持泵和压力调节器之间的燃油具有一定的压力，使起动变得容易。

1.简述发动机电子控制系统的组成：信号输入装置、电子控制单元（ECU）、执行元件。

2.简述燃油电子喷射系统的组成：空气供给系统、燃油供给系统、控制系统。

3.发动机转速传感器有哪些类型：曲轴位置传感器4.电控汽油喷射发动机主要由哪几部分组成：空气供给系统、燃油供给系统、点火系统，控制系统5.发动机温度（冷却液温度）是如何影响基本喷油持续时间的？6.电动燃油泵中的单向出油阀和安全阀有什么作用？若损坏，会出现什么问题？答：在停供时，将高压油管与柱塞上端空腔隔绝，防止高压油管内的油倒流入喷油泵内。

，可以保持油路中有一定的残余压力，据有泵油量大、泵油压力较高、供油压力稳定、运转噪声小、使用寿命强的功能，工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下，迫使柱塞作上、下往复运动，从而完成泵油任务。

安全阀当燃油泵内压力过高时，安全阀开启，保证燃油泵不被损坏。

如果损坏了安全阀，肯定会造成系统损坏，因为一到一定的压力安全阀就会自动泄压来保证系统的安全性7.压力调节器的作用是什么？为什么要使燃油分配管内油压与进气歧管内气压的差值保持为常数？答：燃油压力调节器的功用就是调节燃油压力，使喷油压差保持恒定ECU对喷油质量的控制是时间控制，即控制喷油的持续时间，喷油压力便成影响喷油量和空燃比的重要因素，若在相同的喷油持续时间，若喷油压力不同，喷油量也不同。

为了精确的控制喷油量和空燃比，必须确保喷油压力与进气歧管真空度之间的压力差为恒定值。

8.画出喷油泵的基本控制电路图。

9.如何确定喷油脉宽？10.初始点火提前角：在发动机启动时的点火提前角，为固定值11.EGR：将燃烧完的废气引入进气管，以降低燃烧温度，降低废气中的NO物12.传感器：将非电量转换为电量的装置13.空气流量计MAF=Mass Air Flow【作用】在L型电控燃油喷射系统中，空气流量计用于将单位之间内进入发动机的进气量转换成电信号，并将信号输入ECU。

【安装位置】空气滤清器与节气门体之间。

第一篇汽车发动机电控技术第一章电子化与发动机电控技术1.汽车上第一个电子装置：电子管收音机（标志汽车进入了电子化时代）2.汽车电子化可分为四个阶段第一阶段：20世纪50年代初期到1974年，解决了电子装置在汽车上应用的技术难点，是初级阶段。

第二阶段：1974-1982年，以微处理器为控制核心，以完成特定控制内容或功能为基本目的第三阶段：1982-1995年，以微型计算机为控制核心能够同时完成多种控制功能的计算机集中管理系统为基本控制模式。

第四阶段：1995年以后随着CAN总线技术和高速车用微型计算机的应用，汽车电子开始步入只能化控制的技术高点。

第二章汽车发动机电控系统概述1.汽车发动机电控系统的组成：传感器、电控单元（ECU）和执行元件。

2.汽车发动机电控系统的主要控制功能：1）汽油喷射控制：喷油正时控制、喷油持续时间控制、停油控制和电动汽油泵控制停油控制包括减速停油控制、超速停油控制及停油后的恢复供油2）点火控制：点火正时控制、闭合角控制和爆震反馈控制3）怠速控制：包括无负荷怠速控制和有负荷怠速控制4）排气净化控制：空燃比反馈控制、废弃再循环控制、活性炭罐清洗控制和二次空气喷射控制等5）进气控制：进气谐振增压控制、配气定时控制、增压压力控制和进气涡流控制6）故障自诊断控制：包括故障自诊断和带故障运行控制3.汽油发动机电控燃油喷射系统的分类按汽油喷入的位置分：缸内直接喷射方式和进气管喷射方式（进气管喷射方式又分为单点喷射和多点喷射）按汽油喷射的方式分：连续喷射方式和间歇喷射方式（间歇喷射方式分为同时喷射、分组喷射和顺续喷射）按汽油喷射系统喷射方式分：机械控制方式和电控方式（电控方式分电控汽油喷射系统和发动机集中管理系统）按进气量测量方式分：间接测量方式（节流-速度式和速度-密度式）和直接测量方式（体积流量式和质量流量）4缸内直喷实现了分层稀薄燃烧式未来电控汽油发动机的主要技术发展方向现代轿车电控汽油发动机主要采用多点喷射系统体积流量式采用翼片式和卡门涡旋式，质量流量式采用热线式和热模式5.电控汽油喷射的主要优点1）改善了各缸混合气浓度的均匀性2）使汽油机发动机的动力性和经济性有一定的影响3）式汽油发动机有害物排放量显著减少4）改善了汽油发动机过度工况的响应特性5）使汽油发动机在不同地理及气候条件下都能保持良好的排放性能6）提高了汽油发动机高低温启动性能和暖机性能6.顺序喷射中喷油时刻一般为排气行程上止点前60~70度曲轴转角第三章电控汽油喷射系统1.推动汽油发动机电控系统发展的直接原因是法规对汽油发动机排放性能指标的不断提高2.电控汽油喷射系统组成：空气供给系统、燃油供给系统和汽油喷射电子控制系统3.空气供给系统1）空气供给系统组成：空气滤清器、空气量计量装置、节气门体、节气门位置传感器、进气总管和进气歧管等2）直接测量方式采用空气流量计，间接测量方式采用进气歧管绝对压力传感器3）空气流量计：翼片式、卡门涡旋式、热线式和热模式4）翼片式空气流量计组成：测量翼片组件、电位计组件和空气旁通通道原理：发动机工作时具有一定流速的空气推开测量翼片，经主空气道进入发动机气缸，测量翼片被气流推开角度a的大小，与空气流速和扭簧的回复力矩有关，对于某一具体的流量计在空气道几何尺寸一定的情况下，对于每一偏转角a，就有一个确定的主通道流通截面积因此就有一个确定的空气流量值。

汽车电子控制技术考试题（含参考答案）一、单选题（共40题，每题1分，共40分）1、某自动变速器出现换档延迟的故障，造成此故障的原因可能是_（）。

A、阀体内的滑阀粘着B、发动机真空度过低C、行星齿轮部件的磨损D、发动机怠速不良正确答案：A2、自动变速器的控制系统中，多片式离合器的作用是（）_。

A、驱动行星齿轮机构的某元件旋转B、控制换档不造成过大的冲击C、固定行星齿轮机构的某个元件D、限制输入轴与输出轴不产生过大的速差正确答案：A3、当发动机负荷发生变化时，将会引起自动变速器（）的变化。

A、主油压B、R档油压C、储压器的输出油压D、速控油压正确答案：A4、辛普森行星齿轮机构的特点包括：两组行星齿轮排和（）_。

A、共用一个行星齿轮架B、后太阳齿轮与前行星架刚性连接C、共用一个太阳齿轮D、共用一个齿圈正确答案：C5、在电控汽油喷射系统中，当大气压力升高时，其基本喷油时间将（）。

A、保持不变B、缩短C、增长D、不知道正确答案：C6、甲说：R位失速转速过高，而在任意2个前进档位上作失速试验，失速转速都正常。

说明低档、倒档制动器打滑了。

乙说：只要是R位失速转()_A、乙正确B、两人都正确C、两人都不正确。

D、甲正确正确答案：B7、在速度密度型的喷油系统中，对喷油器的接通时间或喷油持续期影响最大的传感器是：A、发动机冷却液温度传感器B、氧传感器C、进气歧管绝对压力传感器D、质量空气流量传感器正确答案：C8、甲说：行星齿轮机构磨损会造成换档延迟。

乙说：液压系统的泄漏或阀体内滑阀粘着会造成换档延迟或打滑。

A、两人都正确。

B、两人都不正确。

C、甲正确。

Ds乙正确。

正确答案：D9、甲说一会能换档，一会不能换档，是因为自动变速器油加得太少了。

乙说出现这种故障是油加多了。

A、两人都不正确。

B、甲正确C、两人都正确D、乙正确正确答案：A10、前驱的变速驱动桥车辆，在转弯时出现异响，主要是由于_()而造成的。

A、轴承磨损B、万向节球笼磨损C、缺油D、半轴花键磨损正确答案：B11、在自动变速器的液压控制系统中，当离合器或制动器的摩擦片产生过多的磨损时，首先将出现（）_现象。

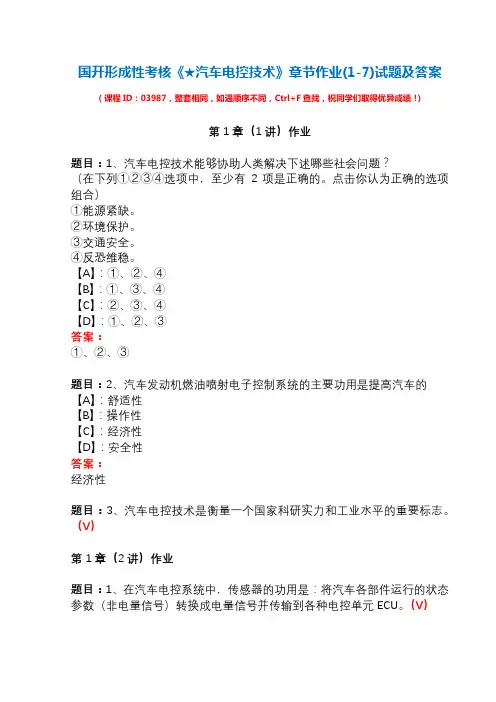

国开形成性考核《★汽车电控技术》章节作业(1-7)试题及答案（课程ID：03987，整套相同，如遇顺序不同，Ctrl+F查找，祝同学们取得优异成绩！）第1章（1讲）作业题目：1、汽车电控技术能够协助人类解决下述哪些社会问题？（在下列①②③④选项中，至少有2项是正确的。

点击你认为正确的选项组合）①能源紧缺。

②环境保护。

③交通安全。

④反恐维稳。

【A】：①、②、④【B】：①、③、④【C】：②、③、④【D】：①、②、③答案：①、②、③题目：2、汽车发动机燃油喷射电子控制系统的主要功用是提高汽车的【A】：舒适性【B】：操作性【C】：经济性【D】：安全性答案：经济性题目：3、汽车电控技术是衡量一个国家科研实力和工业水平的重要标志。

（V）第1章（2讲）作业题目：1、在汽车电控系统中，传感器的功用是：将汽车各部件运行的状态参数（非电量信号）转换成电量信号并传输到各种电控单元ECU。

（V）题目：2、汽车传感器越多，则其档次越高。

一个最简单的发动机电控系统设有传感器为【A】：3~5只。

【B】：6~9只。

【C】：1~2只。

答案：6~9只。

题目：3、汽车电子控制系统的共同特点是：每一个电控系统都是由下述几部分组成。

（在下列①②③④选项中，至少有2项是正确的。

点击你认为正确的选项组合）①传感器与开关信号。

②电控单元ECU。

③点火控制器。

④执行器。

【A】：①、②、④【B】：①、②、③【C】：①、③、④【D】：②、③、④答案：①、②、④第1章（3讲）作业题目：1、汽车底盘电控系统的主要功用是提高汽车的【A】：排放性能。

【B】：经济性。

【C】：动力性。

【D】：安全性。

答案：安全性。

题目：2、将发动机电控系统的传感器和执行器进行不同的组合，就可组成若干个子控制系统。

（V）题目：3、根据控制对象不同，汽车电控系统可分下述几种类型。

（在下列①②③④选项中，至少有2项是正确的。

点击你认为正确的选项组合）①发动机电控系统。

②排放电控系统。

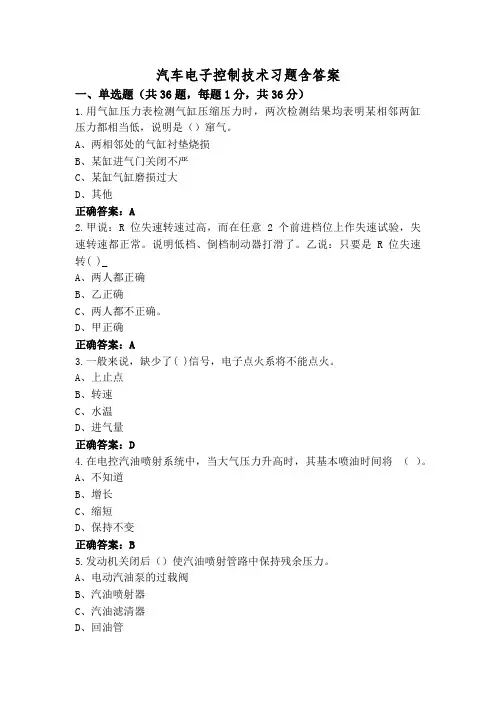

汽车电子控制技术习题含答案一、单选题（共36题，每题1分，共36分）1.用气缸压力表检测气缸压缩压力时，两次检测结果均表明某相邻两缸压力都相当低，说明是（）窜气。

A、两相邻处的气缸衬垫烧损B、某缸进气门关闭不严C、某缸气缸磨损过大D、其他正确答案：A2.甲说：R 位失速转速过高，而在任意 2 个前进档位上作失速试验，失速转速都正常。

说明低档、倒档制动器打滑了。

乙说：只要是R位失速转( )_A、两人都正确B、乙正确C、两人都不正确。

D、甲正确正确答案：A3.一般来说，缺少了( )信号，电子点火系将不能点火。

A、上止点B、转速C、水温D、进气量正确答案：D4.在电控汽油喷射系统中，当大气压力升高时，其基本喷油时间将（）。

A、不知道B、增长C、缩短D、保持不变正确答案：B5.发动机关闭后（）使汽油喷射管路中保持残余压力。

A、电动汽油泵的过载阀B、汽油喷射器C、汽油滤清器D、回油管正确答案：B6.ECU根据（）信号对点火提前角实行反馈控制。

A、水温传感器B、曲轴位置传感器C、爆燃传感器D、车速传感器正确答案：C7.电控点火系统点火线圈的初级电路接通后，电流按（）规律增大。

A、指数B、对数C、二次函数D、不确定正确答案：A8.磁脉冲式曲轴位置传感器主要有转子，（），线圈组成。

A、感应电动势B、不知道C、永久磁铁D、发光二极管正确答案：C9.滚柱式单向离合器是依靠__C______进行锁止或分离的控制。

A、自动变速器油液B、楔块的长、短头C、滚柱在内外座圈的不等距斜槽中滑动D、电磁线圈的电磁力正确答案：C10.滚柱式单向离合器是依靠( )_进行锁止或分离的控制。

A、自动变速器油液B、楔块的长、短头C、滚柱在内外座圈的不等距斜槽中滑动D、电磁线圈的电磁力正确答案：C11.负温度系数的热敏电阻其阻值随温度的升高而( )。

A、先高后低B、升高C、不受影响D、降低正确答案：D12.在自动变速器的液压控制系统中，副调压阀的用途之一是_( )。

《汽车电控技术》知识点1、应用在发动机上的电控系统有哪些？①汽油喷射控制系统；点火控制；怠速控制；排气净化控制；进气控制；故障自诊断和带故障运行控制。

2、按喷油器数目划分喷射系统有哪些类型？单点喷射和多点喷射系统3、顺序喷射方式用在什么发动机上？电控汽油机4、传感器的作用？采集控制系统所需的信息，并将其转换成电信号通过线路输送给ＥＣＵ。

5、开环系统和闭环系统的区别？开环控制系统——ECU根据传感器的信号对执行器进行控制，但不去检测控制结果。

闭环控制系统——也叫反馈控制，在开环的基础上，它对控制结果进行检测，并反馈给ECU。

6、ECU的作用？向各种传感器提供他们所需的基准电压；接收传感器或其他装置输入的信号，并将它们转换为微机能够处理的数字脉冲信号；存储输入的信息，运用内部已有的程序对输入信息进行运算分析，输入执行命令；根据发动机性能的变化，自动修正预置的标准值；将输入信息与设定的标准值进行比较，如果发现数据异常，就会确定故障位置，并把故障信息存储在存储器中。

7、按照喷油器的喷射顺序，电控燃油喷射系统又分哪些类型？按各缸喷油器的喷射顺序又可分为.同时喷射；分组喷射；顺序喷射。

8、MPI是什么？多点喷射系统9、电控技术对发动机性能有何影响？答：（１）提高发动机的动力性；（２）提高发动机的燃油经济性；（３）降低排放污染；（４）改善发动机的加速和减速性能；（５）改善发动机的起动性能。

10、汽车电控系统的执行元件有哪些？汽车电控系统的执行元件主要有喷油器、点火器、怠速控制阀、巡航控制电磁阀、节气门控制电动机元件。

11、电控燃油喷射系统英文缩写为？EFI12、电控燃油喷射系统的控制内容（功能）？电控燃油喷射系统的功能是对喷油正时、喷油量、燃油停供及燃油泵进行控制。

13、凸轮轴位置传感器的是哪些控制的主控信号?凸轮轴位置传感器作为.喷油正时控制和点火正时控制的主控制信号。

14、断油（停供）控制包括哪些情况？（1）汽车行驶中，驾驶员快收加速踏板使汽车减速时，ECU将切断燃油喷射控制电路，停止喷油，以降低碳氢化合物及一氧化碳的排放量；（2）发动机加速时，发动机转速超过安全转速或汽车车速超过设定的最高车速时，ECU将切断燃油喷射控制电路，停止喷油，防止超速。

汽车发动机电控技术（第三版）试卷一一、单选题1.甲在发动机运转时，通过观察进气歧管真空度来确定排气管是否受阻；乙用燃油压力计测试排气歧管的压力来确定排气管是否受阻。

谁正确？（C ）A．甲正确；B ．乙正确；C．两人均正确；D．两人均不正确。

2.装有电子燃油喷射系统的发动机在冷车时怠速不稳。

甲说：氧传感器损坏可引起此现象；乙说：可能是怠速空气控制系统有故障。

谁正确？（ B ）A．甲正确；B ．乙正确；C．两人均正确；D．两人均不正确。

3.当EGR阀被卡在打开位置时，甲说：发动机将熄火或怠速不稳；乙说：发动机热车后中等负荷时动力性会下降。

谁正确？（A ）A．甲正确；B ．乙正确；C．两人均正确；D．两人均不正确。

4.为测试活性炭罐的清除阀。

甲说：当不施加真空时，空气应能够通过阀门；乙说：当施加少许真空时，空气应不能通过阀门。

谁正确？（C ）A．甲正确；B ．乙正确；C．两人均正确；D．两人均不正确。

5.在讨论光电式点火系统时，甲说：初级电路的工作情况可以通过观察火花塞高压线的的火花强度来检查；乙说：可能通过观察其发出光线的数量来检查光电二极管的状态。

谁正确？（A ）A．甲正确；B ．乙正确；C．两人均正确；D．两人均不正确。

6.在速度密度型的（D型）燃油喷射系统中，对喷油器的通电时间或喷油持续时间影响最大的传感器是：（B ）A、空气流量传感器B、进气歧管绝对压力传感器；C、氧传感器D、发动机冷却液温度传感器7.如果曲轴位置传感器工作正常，数字电压表连接到该传感器的输出端，当发动机起动时，该表将 AA．在低和高的读数之间变动；B．显示恒定的低电压；C．显示恒定的高电压；D．以上都不是。

8.当 D 时，在磁脉冲发生器中的传感线圈周围的磁场变化。

A．变磁阻转子轮齿接近传感线圈；B．变磁阻转子轮齿开始离开传感线圈的磁极；C．变磁阻转子与传感线圈磁极对准；D．A和B两者。

9.当 D 时，在磁脉冲发生器中的传感线圈不产生电压信号。

国家开放大学《汽车电控技术》期末试题1（附答案）总分100分,考试时间90分钟一、单选题(每小题2分,共40分)1.柴油机怠速时的喷油量，是其每循环基本喷油量的()。

(2分)A.0.2~0.25倍B.1.0~1.5倍C.1.3~1.5倍D.2.0~2.5倍2.当选挡操纵手柄处于下列位置时，电控自动变速系统才能起动发动机()。

(2分)A.N位B.2位C.3位D.D位3.汽车发动机电子控制系统的主要功用是提高汽车的()。

(2分)A.经济性B.安全性.C.舒适性D.操作性4.若自动变速器未提供经济型换挡规律，则下面哪--种就相当于经济型?()(2分)A.KOEOB.NORMC.PWRD.KOER5.汽车安全带收紧系统控制的安全带收紧长度为（）。

(2分)A.1~5cmB.5~10cmC.10~15cmD.15~20cm6.汽油机电控喷油系统采用的质量流量型空气流量传感器是()。

(2分)A.歧管压力式B.涡流式C.热膜式D.超声波式7.在汽车正前方下列角度范围内发生碰撞时，汽车正面气囊才能引爆充气()。

(2分)A.±30°B.±40°C.±50°D.±60°8.汽车电控排气再循环EGR系统的控制度较高，其控制的EGR率可达()。

(2分)A.15%B.25%C.35%D.45%9.在电控汽油喷射系统中,电磁喷油器球阀或针阀的升程约为()。

(2分)A.0.1~0.2mmB.0.2~0.4mmC.0.5~1.5mmD.2mm10.氧传感器输入电控单元ECU的信号电压正常时，其变化频率应不低千()。

(2分)A.1次/minB.4次/minC.6次/minD.10次/min11.柴油机工作时，每循环喷油量的变化范围是其基本喷油量的()。

(2分)A.0.2~0.25倍B.1.0~1.5倍C.1.3~1.5倍D.2.0~2.5倍12.当进气温度传感器-断路时，发动机ECU将按下列温度控制喷油()。
