江苏省泗洪中等专业学校2012—2013年度第一学期第一次月考电子电工理论试卷（满分：300分时间：150分钟出卷人：王秀彬）一、单项选择题（本大题共22小题，每小题4分，共88分。

在下列每小题中，选出一个正确答案填入答题框中）题号 1 2 3 4 5 6 7 8 9 1011答案题号12 13 14 15 16 17 18 19 20 2122答案1．将标有”100W,220V”和”60W,220V”的两个灯泡串联后接入电压为380V的电源上,则( )A. 100W的灯较亮B.60W的灯较亮C. 一样亮D.不能确定2．如题2图所示为多量程电压表电路,表头满偏电流为100uA，各档量程如图,则R2=( )A 30KΩB 70KΩC 100KΩD 200KΩ3．由叠加原理可求得如题3图所示电路中，Ｕ为（）Ａ．15V Ｂ．－5 V Ｃ．5V Ｄ．－15V４．如题4图所示,两个电源的功率分别是（）Ａ．P E=40W（吸收），P I=70W（吸收）Ｂ．P E=20W（产生），P I=50W（吸收）Ｃ．P E=20W（产生），P I=70W（产生）Ｄ．P E=20W（吸收），P I=70W（产生）座位号班级：姓名：-----------------------------------------装--------------------------------------订-----------------------------------线--------------------------------------------５．如题5图所示,正确的表达式是( )Ａ．Ｕ＝I SＲ－E Ｂ．Ｕ＝（Ｉ＋I S )Ｒ－EＣ．Ｕ＝（I S－I)Ｒ－E Ｄ．Ｕ＝（Ｉ－I S )Ｒ＋E6．下列说法正确的是（）A.电压源和电流源不能等效变换B.电压源和电流源变换前后内部不等效C．电压源和电流源变换前后对外不等效 D.以上三种说法都不正确7．两个电阻并联时的功率比为16:9,若将它们串联,则两电阻的功率比为( )A. 4:3B. 9:16 C: 3:4 D:16:98.电源电动势是2V，内阻是0.1Ω，当外电路断路时电路中电流和端电压分别是A 0, 2VB 20A, 2VC 20A, 0D 0, 09.实验测得某含源线性二端网络的开路电压为6V，短路电流为2A，当外接负载电阻为3Ω时，其端电压是（）A 2VB 3VC 4VD 6V10.在桥式整流电路中接入滤波电容C后，输出的直流电压比未加C时( )A．变大 B．变小 C．不变 D．不一定11.NPN型三极管处于在放大状态是（）A．U BE<0, U BC<0 B．U BE>0,U BC>0C．U BE>0,U BC<0 D．U BE<0,U BC>012.在固定偏置式共发射极放大电路中，增大R b的值 ( )A．直流负载线不变，交流负载线变化B．直、交流负载线都变化C．直、交流负载线都不变D．交流负载线不变，直流负载线变化13.若放大器的输出信号产生双向失真，则原因是（）A、静态工作点太高B、静态工作点太低C、输入信号幅度过大D、输入信号幅度过小14.放大器的输出电阻越小，则（）A．带负载能力越强 B．带负载能力越弱C、放大倍数越高 D．通频带越宽15.固定偏置共射放大电路中，当环境温度升高后，静态工作点将（）A．不变 B．沿直流负载线下移C．沿交流负载线下移 D．沿直流负载线上移16.如题16图所示，各晶体管工作正常，无损坏。

测得电路中四个三极管各极对地的电压如题16图所示，则V1、V2、V3、V4分别工作在A．放大区、放大区、饱和区、截止区B．放大区、截止区、饱和区、截止区C．放大区、截止区、饱和区、放大区D．饱和区、截止区、放大区、放大区17.某磁电系电流表的量程为 5 mA ，其测量机构参数为“200 Ω，1 mA ”，则该表中的分流电阻及仪表内阻依次为（ ）。

A ．50 Ω，40 ΩB ．40 Ω，3100 Ω C ．5 Ω，4 Ω D ．800 Ω，160 Ω18．各种测量机构中，游丝导流的有（ ）。

A ．磁电系和电磁系B ．磁电系和电动系C ．电磁系和电动系D ．电磁系和铁磁电动系19．下列关于DVM 测量时的接线与使用结束后的拆线次序表述中，正确的是（ ）。

A ．接线时先接地线，拆线时先拆地线B ．接线时先接信号线，拆线时先拆信号线C ．接线时先接信号线，拆线时先拆地线D ．接线时先接地线，拆线时先拆信号线20． 三相异步电动机转速与（ ）有关。

A 、负载大小；B 、电源电压；C 、电源频率；D 、三相励磁电流21． 改变电源电压调速属于（ ）A 、变频调速；B 、变转差率调速；C 、变极对数调速；D 、无法确定。

22．当鼠笼式异步电动机的负载转矩不变而电源电压下降时，电动机电流应（ ）A 、变大；B 、变小；C 、不变；D 、不能确定二、判断题（本大题共16小题，每小题2分，共32分。

下列各小题表述正确的在答题框内填上A ，表述错误的填上B ） 题号23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 答案23．通常照明电路中灯开得越多，负载电阻越大。

24．直流电路中，某元件中无电流通过，则该元件的两端一定无电压。

25．在短路状态下,电源内阻上的压降为零。

26．电源的端电压随外电路电阻增大而增大。

27．凡是计算功率的问题都不能利用叠加原理。

28．在电路中，恒压源和恒流源一定都是发出功率。

29．电路中两点电压与参考点有关。

30．硅稳压二极管工作在反向击穿状态，切断外加电压后，结仍处于反向击穿区，31.交流信号输入放大器后，流过晶体管的是交流电。

32．晶体二极管的反向漏电流越大越好。

33.滤波电容耐压必须大于变压器副边电压的峰值。

34.整流电路只能输出单向脉动电流，这种脉动电流由直流分量和交流分量叠加而成。

35. 准确度低的仪表，灵敏度也低。

36. 在相同的测试条件下，通过反复测量同一量可以消除系统误差。

37.三相异步电动机的转速与电源的频率成正比。

38.单相异步电动机运行时由于通入的单相交流电，故其内部并无旋转磁场。

三、填空题（本大题共11小题30空，每空2分，共60分）39．三只电阻R1，R2和R3，它们的阻值之比为R1:R2:R3=2:3:5，则它们串联后接到电源上时的电压之比U1:U2:U3=___________, 功率之比P1:P2:P3=______________.若将它们并联后接到电源上, 则电流之比I1:I2:I3=_______________,功率之比P1:P2:P3=______________.40.“8V,2Ω”的电压源只有接上________Ω电阻时,才能输出最大功率,且最大功率Pmax=__________.41.如图所示电路中,I1=_______,I2=_________,I3=_________,E=_______,Uab=__________.第41题图第42题图42．如图所示电路中,U S=__________V,I=________________A43. 在题图43所示电路中，稳压二极管V的稳定电压V Z=12V，最大稳定电流I max=20mA。

图中电压表中流过的电流忽略不计。

当开关S闭合时，电压表V和电流表A1、A2的读数分别约为_____V、_____mA、_____mA；当开关S断开时，其读数分别为_____V、_____mA、_____mA。

第43题图第44题图44. 在题44图所示的固定偏置共射放大电路中，仅增大R b，V CEQ将_____（填增大、减小或不变）；仅减小R C，V CEQ将___ __；仅增加R L，V CEQ将____ _；仅换 小的管子，V CEQ将__ ___；仅V G在一定范围内减小，V CEQ将_____。

45.按照国家标准《数值修约规则》运算：4.185+21.1–5.335= 。

46．某磁电系电压表的量程为50 V，内阻为2 kΩ/ V，则测量机构的满偏电流为 mA。

47.用10V、1.5级的电压表测量5V的电压，则可能出现的最大相对误差为。

48．三相鼠笼式异步电动机在启动的过程中，转子电流频率逐渐变，转子电流逐渐变。

49．三相异步电动机T m=20N.m，当电源电压下降20%时，T m´= 。

四、简答题（本大题共7小题，共45分）50．（6分）如题50图所示电路中,S置“1”时电压表正偏,且读数为30V,S置“2”时负载能获得最大功率,问S置“3”时电路中的电流是多少?为什么?第50题图51.（6分）如题51图所示，试分析（1）S断开时Rab为多少？（2）S闭合时Rab为多少？第51题图52. （6分）某有源二端网络，在其两个端口间接入电压表时读数为60V，在端口间接入10Ω电阻时，测得电流为5A，则（1）分析该二端口网络的开路电压Uab为多少？(2)等效电阻Rab多少？53.（6分）如第53题图所示电路中二极管为理想器件。

试分析第53题图（1）当输入电压V i=0V时，二极管VD的状态是怎样？输出电压V0=？V；（2）当输入电压V i=12V时，二极管VD的状态是怎样？输出电压V0=？V；（3）当输入电压V i=36V时，二极管VD的状态是怎样？输出电压V0=？V。

54.（5分）如第54题图所示电路，设二极管都是理想的，t V i ωsin 210=V ，试分析：（1）当开关S 闭合时V 0为多少伏？二极管承受的最大反向电压V RM 为多少伏？（2）当开关S 打开时V 0为多少伏？V RM 为多少伏?第54题图55．（8分）某指针式万用表交流电压挡的简化电原理图如题55（a ）图所示。

回答：（1）二极管VD 1、VD 2的作用是什么？（2）若表头的满偏电流I g =50 μA ，则R 2、R 3分别多大？（3）若用交流50 V 挡测量某直流电压U X ，指针偏转情况如题55（b ）图所示，则U X 应为多大？题55（b ）图56．(8分)如题图56所示：两台三相异步电动机起停控制的电路阅读电路，回答下列问题：（1）该电路中，电动机起停顺序是什么？（2）说明该电路的主要保护环节的构成及作用。

（3）分析该电路中交流接触器KM1、KM2的辅助常开触头的作用。

第56题图五、计算题（本大题共6小题，共75分）57．（20分）如图所示电路，（1）用戴维南定理求电阻R L中的电流I L （2）若R L为可变电阻，求R L获得的最大功率及此时的R L值58．（13分）如图所示电路，试求（1）电流I （2）两电源的功率，并判断它们是电源还是负载。

合集下载

电子电工类综合知识理论(测试卷)(答案)

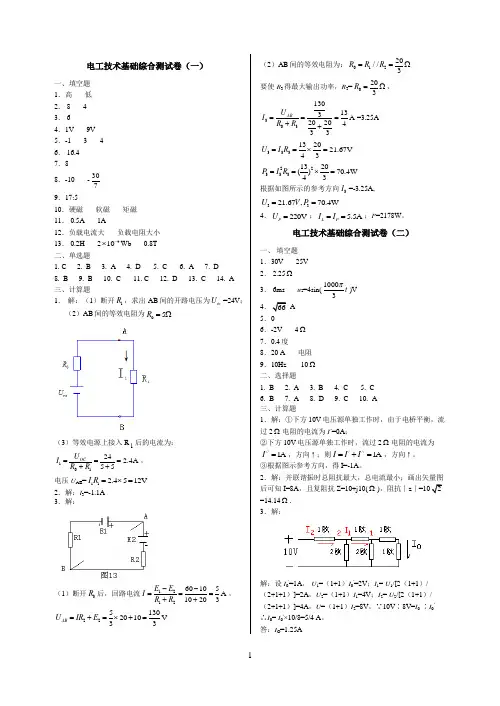

电子电工类综合知识理论(测试卷)(答案)

2．解: ,
3．解:灯管等效电阻R=150 ,镇流器的等效电阻 ,等效电感L=1.59H,
灯管及整个电路消耗的功率P=28W。
4．答:按下启动按钮 ,交流接触器 得电工作,且 自锁,时间继电器KT得电,延时时间一到KT常开触点闭合, 得电工作。
电子技术基础综合测试卷（一）
一、选择题
1.A2.B3.C4.C 5.A 6.B 7.B 8.C 9.A 10.D
三、计算题
1．解：S闭合时， （线电流）；S断开时 （相电流）， （线电流）。
2．解：当 单独作作时， （方向向下）
当 单独作作时， （方向向上）
∴ =1-0.5=0.5a
3．解：（1） ； ；（2）14.55 A；（3） 。
（4）向量图：
电工技术基础综合测试卷（八）
一、填空题
1．答：0V，444V,628V,400V,444V
5．三位环形寄存器，101，011
6． +=4V， -=2V，Δ =2V
电子技术基础综合测试卷（八）
一、选择题
1.A 2.C 3.B 4.B 5.B 6.A 7.B8.B 9.B 10.D
二、填空题
1．双单2．正反馈3．选频
4．空翻5．10
三、综合题
1．（1）A与D，B与C（2）413Hz（3）22K
2． =6 ， = ， =1.5 -6 -
3．A点时，5VB点时，4V C点时，2.5V
4．略
5．输入一致鉴别电路
6．
A3
A2
A1
A0
F
A3
A2
A1
A0
F
0
0
0
00000 Nhomakorabea0
0
2013一调电工电子专业综合理论试卷

2013一调电工电子专业综合理论试卷

盐城市2013年普通高校单独招生第一次调研考试电工电子综合理论试卷（本试卷共分两卷，第I 卷的答案填写在第II 卷前的表格里，第II 卷的答案就写在试卷上）第Ⅰ卷（共120分）一、选择题（本大题共22小题，每小题4分，共88分。

请将唯一正确的答案填涂在表格中）1．如题1图所示电路中，每个电容器的电容都是3μF ，额定工作电压都是100V ，那么整个电容器组的等效电容和额定工作电压分别是：（ ） A 2μF ，200V B 2μF ，100V C 4.5μF ，200V D 4.5μF ，100V2．如题2图所示电路中，U S 的功率为：（ ） A 吸收3W B 产生3W C 产生1W D 吸收1W3．如题3图所示电路中正弦交流电压的解析式正确的是：（ ）A u =311sin （500πt –43π）V B u =311sin （500πt +4π）V C u =311sin （250πt –43π）VD u =220sin （500πt +4π）V4．如题4图所示电路中，其中R =X L=5Ω，U AB =U BC ，且电路处于谐振状态，其阻抗Z 为： A （2.5+j2.5）Ω B （2.5-j2.5）ΩC 5∠45ºΩD 52∠-45ºΩ （ ）5．如题5图所示电路中，线电压为380V 的三相对称负载做星形连接，Z=（60+j80）Ω，如果A 相短路，则电流表A 1、A 2表读数分别为： （ ） A 3.8V ，2.2V B 6.6V ，3.8V C 3.8V ，3.8VD 2.2V ，2.2V6．如题6图所示电路中，t=0时开关断开，则8Ω电阻初始电流I （0+）为：（ ）题3图题5图题1图题2图题4图A 2AB -4AC -2AD 4A7．电路如图所示，二极管V 为理想元件，当输入信号V t u i ωsin 12=时，输出电压的最大值为（ ）A 12VB 6VC 0VD 18V8．如图所示符号表示的场效应管的类型和沟道是（ ） A P 沟道增强型 B P 沟道耗尽型 C N 沟道增强型 D N 沟道耗尽型9．电路如图所示，其中级间反馈类型正确的是 （ ） A 电压并联负反馈 B 电流并联负反馈 C ．电压并联正反馈 D 电流并联正反馈10．在长尾差分放大电路中R E 的主要作用是（ ） A 增大差分放大电路的输入电阻 B 减小差分放大电路的输出电阻C 抑制零点漂移，提高共模抑制比D 提高差模电压放大倍数11．某OCL 功放电路，要在R L =8Ω的负载上获得9W 的最大理想不失真输出功率，且功放管的饱和压降V CES =2V ，应选电源电压是（ ）。

电子电工专业综合理论考试试题及其参考答案

电子电工专业综合理论考试试题及其参考答案

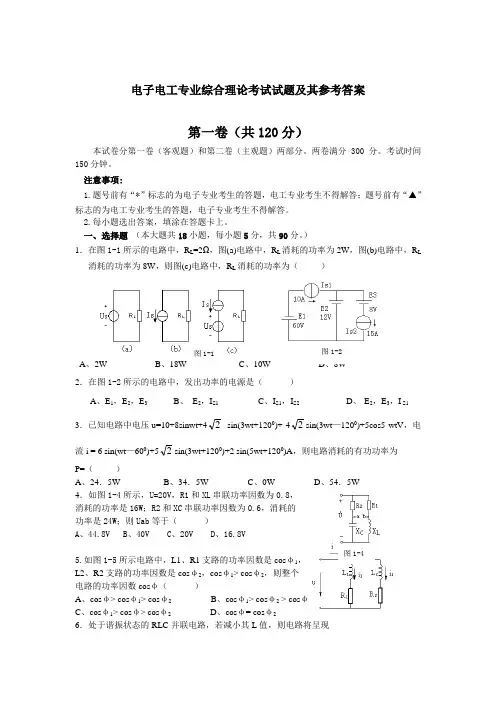

电子电工专业综合理论考试试题及其参考答案第一卷（共120分）本试卷分第一卷（客观题）和第二卷（主观题）两部分。
