2012电子电工专业第三次月考试题

  • 格式：doc
  • 大小：878.00 KB
  • 文档页数：8

2012高三电子电工专业第三次月考试题（电工基础第一章---第八章）班级：学号：姓名：注意事项：1、本试卷共五道大题，共11页，共240分。

2、考生答题一律使用蓝黑钢笔或圆珠笔，直接将答案写在试卷中。

3、本试卷除特殊说明外，小数点后一律保留两位。

一、单项选择题（本大题共50小题，每小题2分，共100分。

在每小题所给的四个选项中，只有一个符合要求，请将正确答案填写在题干后的括号内。

）1、正弦交流电的三要素指（）A、电阻、电感和电容B、电流、电压和相位差C、有效值、频率和初相位D、瞬时值、最大值和初相位2、两根平行导线通过同向电流时，导体之间相互（）A、排斥B、产生磁场C、产生涡流D、吸引3、磁通的单位是（）A、BB、WBC、TD、F4、某负载两端的电压为u=100sinωtV,通过它的电流是i=5sin(ωt-π/6)A，则该负载为（）A、阻性负载B、容性负载C、感性负载D、不确定5、某正弦电压有效值为380V，频率为50Hz，在t＝0时的值u(0)＝380V。

该正弦电压的表达式为( )A、u = 380sin314t VB、u = 537sin(314t＋45°)VC、u = 380sin(314＋90°)VD、u =537sin(314t＋90°)V6、若X L=5Ω的电感元件作用正弦电压u=100sin（ωt+300）V 则通过该元件的电流i=( )A、20sin（ωt+300）B、20sin（ωt－300）C、20sin（ωt+1200）D、20sin（ωt－600）7、交流电比直流电的应用更广泛，是因为（）A、交流电容易产生B、交流电容易使用C、交流电容易传递D、交流电比直流电的无用功率少8、一个电容器的耐压值为250V，把它接入正弦交流电路中使用时，加在电容上的交流电压的有效值可以是（） A、380V B、250V C、200V D、176V9、RLC串联电路发生谐振时，下列说法正确的是（）A、Q值越大，通频带越宽B、Q值越大，选频性越好C、总电压是电感两端电压的Q倍D、Q值越小，选频性越好R=2ΩX L =40Ω Ω -+u o 10、荧光灯原功率因数为0.75,并接一电容后，其功率因数提高到0.95,则线路中的总电流（ ）A 、减小B 、增大C 、不变D 、不能确定11、如图所示正弦交流电路中，输入电压一定滞后于输出电压的是（ ）12、制造变压器铁心的材料是（ ）A 、硬磁材料B 、矩磁材料C 、软磁材料D 、反磁材料13、某机床照明采用36V 安全电压，变压器一次侧为220V 交流电，若二次侧功率为40W ，则一次侧、二次侧电流之比为（ ）A 、1：1B 、55：9C 、9：55D 、无法确定14、电压互感器的一次绕组的匝数( )二次绕组的匝数。

A. 大于 B. 远大于 C. 小于 D. 远小于15、一电感线圈接到f=50Hz 的交流电路中，感抗XL=50Ω，若改接到f=150Hz 的电源时，则感抗XL 为（ ）ΩA ．150 B.250 C. ,10 D.6016、在变压器或电动机的铁心中，为了减小涡流损耗，常采用（ ）A 、导磁率小的涂有绝缘漆的薄片状铁磁性材料B 、电阻率小的纯金属硬铁材料C 、涂有绝缘漆的硅钢片D 、电阻率大、导磁率小的涂有绝缘漆的薄片状铁磁性材料17、如图所示，u 1为输入电压，u 0为输出电压，则输出电压与输入 电压之比为（ ） A 、1:20 B 、20:1 C 、41：20 D 、20：41 18、在正弦交流电路中，电路的性质取决于（ ）A 、路端电压的大小B 、电路中电流的大小C 、电路中各元件各元件的参数和电源的频率D 、电路的连接形式19、在RLC 并联电路中，各元件参数如下，属于容性电路的是（ ）A 、R=3Ω、X L =4Ω、X C =4ΩB 、R=3Ω、X L =7Ω、XC =15Ω C 、R=3Ω、X L =3Ω、X C =3ΩD 、R=3Ω、X L =5Ω、X C =4Ω20、某三相异步电动机的额定参数如下：P=2.2kW ，η＝0.85、cos ψ＝0.84、U ＝220V/380V ，现接在线电压为380V 的三相电源上，则线电流为（ ）A 、4.68AB 、5.8AC 、8.09AD 、6.9A21、如图所示电路，电流表A 1、A 2的读数均为5A ，则电流表A 的读数是（ ）A 、0AB 、5AC 、1AD 、8.66A+ L C-+ v L CA 1 A 2 X CX L A22、有一铁心线圈和一电容器各并联一相同规格的白炽灯，分别接在电压相等的直流电源上，当电源接通的瞬间（ ）A 、铁心线圈支路的白炽灯先亮B 、电容器支路的白炽灯先亮C 、两灯同时亮D 、电容器支路的白炽灯不会亮23、对一般三相交流发电机的三个线圈中的电动势，正确的说法应该是（ ）A 、它们同时到达最大值B 、它们的最大值不同C 、它们的周期不同D 、它们达到最大值的时间依次落后1/3周期24、不能改变三相异步电动机转速的方法是（ ）A 、改变电源频率B 、改变电源相序C 、改变磁极对数D 、改变转差率25、在中性线接地的“三相四线制”供电系统中，只能采用（ ）安全用电措施A 、保护接零B 、保护接地C 、保护接零和保护接地共用D 、保护接零和保护接地26、如下图所示电路中，输出电压有效值超过输入电压有效值的是（ ）27、如图所示电路，v i 与v o 的相位关系是（ ）A 、v i 超前v oB 、v i 滞后v oC 、二者同相D 、二者反相28、有一铁心线圈和一电容器各串联一相同规格的白炽灯，如图所示，当电源接通的瞬间（ ）A 、铁心线圈支路的白炽灯先亮B 、电容器支路的白炽灯先亮C 、两灯同时亮D 、电容器支路的白炽灯不会亮29、已知两交流电压表达式u 1=Umsin(100πt+1500)，u 2=Umsin(200πt －1200)，它们的相位差为（ ）A 、300B 、2700C 、－900D 、无法确定30、实际电感线圈与电容并联，谐振电路成立的条件是（ ）A 、X L =X CB 、U L =UC C 、f > f 0D 、I 1sin φ1=I c （φ1=arctgRX L ） 31、RLC 串联电路中，属于容性电路的是（ ）A 、R ＝3Ω，X L =3Ω,X C =4ΩB 、R ＝2Ω，X L =2Ω,XC =0ΩC 、R ＝3Ω，X L =3Ω,X C =2ΩD 、R ＝2Ω，X L =3Ω,X C =3Ω32、广播电台播出音乐节目的音频带宽达十几千赫兹（ ）A 、若Q 值低，则选择性好B 、Q 值越高，则频带越宽C 、Q 值过高，会使音乐信号中的低频成分和高频成分被抑制掉D 、在实际具体操作中，通常是尽可能地提高Q 值u oX - u o- u o R=4Ω+ - u o D33、将一只电感线圈与一个小灯泡串接在某一交流电路中，如果激励源的工作频率升高，则会导致（ ）A 、灯泡变亮B 、灯泡变暗C 、电感变大D 、感抗变小34、已知三相对称电源线电压U L =380 00 V ，三相对称负载作星形联接时，其相电压U P 为（ ）A 、380 00 VB 、380 -300 VC 、220 00 VD 、220 -300 V35、如图6所示交流电路中，电压表V 的读数为10V ，V 1的读数为8V ，V 2的读数为（ ） A 、6V B 、2VC 、10VD 、4V 36、我们听收音机广播时，是通过改变串联揩振频率的方法来选择我们所需听的节目，而且我们是通过改变（ ）的大小来达到选台的目的A 、电压B 、电流C 、电容量D 、电感量37、一个变压比n=10的变压器，若在二次侧接入一个阻抗为8Ω的扬声器，则由一次侧看等效阻抗是（ ）A 、80ΩB 、8ΩC 、0.8ΩD 、800Ω38、测量一高压纯电阻交流电路的功率，使用的电压互感器K v ＝50,电流互感器K I ＝0.2,测得数据为U=10V ，I=5A ，则这一电路的实际功率为（ ）A 、500WB 、12.5kWC 、5 kWD 、1.25 kW39、变压器工作的原理依据是（ ）A 、静电感应B 、电磁感应C 、静电屏蔽D 、等效变换40、已知RLC 并联交流电路中，I R =8A,I L =9A, I C ＝15A ，则电路的端口总电流为（ ）A 、2AB 、10AC 、16AD 、32A41、把一个30Ω的电阻和80uF 的电容器串联后，接到正弦交流电源上，电容器的容抗为40Ω，则该电路的功率因数为 （ ）Ａ.0.6 Ｂ.0.75 Ｃ.0．8 Ｄ.142、一变压比n=10的变压器，原边绕组上E=100V 的直流电源，副边绕组的电压是（ ）A 、10VB 、1000VC 、0VD 、100V43、关于LC 并联谐振回路，下面叙述正确的是（ ）A 、并联谐振回路的固有频率随外加信号频率的升高而升高B 、并联谐振回路的固有频率随外加信号频率的升高而降低C 、当外加信号频率与LC 并联谐振回路固有频率相等时，回路阻抗最小D 、当外加信号频率与LC 并联谐振回路固有频率相等时，回路阻抗最大44、选择三相负载连接方式的依据是 ( )A.三相负载对称选△接法，不对称选Y 接法B.希望获得较大功率选△接法，否则，选Y 接法C.电源为三相四线制选Y 接法，电源为三相三线制选△接法D.选用的接法应保证每相负载得到的电压等于其额定电压- + v L C45、三相异步电动机的电磁转矩M 与（ ）成正比A 、转子电阻R 2B 、转差率SC 、定子绕组相电压U P 2D 、定子绕组线电压U L46、有一只内阻为0.15Ω，量程为1A 的电流表，现给它并联一只0.05Ω的小电阻，则这只电流表的量程扩大为 （ ）A.1AB.3AC.4AD.6A47、在同一三相电源作用下，对称三相负载作△连接和作Y 连接，有（ ） A 、P △=3P Y , I LY =3I L △ B 、P Y =3P △，I L △ =3I LYC 、P △=3P Y ,I L △=3I LYD 、P Y =3 P △,I LY =3I L △48、三相交流发电机产生的三相交流电，若U 相电动势有效值为220V ，频率为50HZ ，初相角为6π，按照U-V-W 相序，则W 相的电动势瞬时值表达式为（ ） A 、e W =2202sin(100π+65π)V B 、e W =2202sin(100π-65π)V C 、e W =2202sin(100π+32π)V D 、e W =2202sin(100π-32π)V 49、要改变三相鼠笼式异步电动机的转速，常采取的方法是（ ）A 、改变三相交流电的频率和电压B 、改变三相交流电的相序和电动机的磁极对数C 、改变电动机的磁极对数和电源频率D 、改变三相交流电的电压和相序50、如图所示电路中，接法没有错误的是（ ）二、填空题（本大题共20小题，每空2分，共40分，请将正确答案填在题中的横线上）1、有一个电热水器接到10V直流电源上，在时间t 内能将一壶水煮沸。

合集下载

电工基础第三次月考试卷

电工基础第三次月考试卷

××职教中心2011-2012学年度第一学期《电工基础》期末试卷（综合部高二机电专业使用 150分钟） 出卷人：李青一、判断题。

（本大题共10小题，每题2分，共20分）1．基尔霍夫定律具有普遍性 ，不仅适用于直流电阻电路，也适用于由各种 元件构成的直流和交流电路。

（ ）2、磁通越大的地方 ，磁场就越强，磁通为零的地方，磁场也为零。

（ ）3、如果某时刻通过某一回路的磁通为零，则该回路的感应电动势也必为零 （ ） 4非正弦交流电压作用在电感元件上，电电流高次谐波分量更突出。

（ ） 5、正弦量可以用相量表示，所以正弦量也等于相量。

（ ）6、RLC串联电路两端加一个含有直流分量的非正炫周期电压，则该电路中的电流一定含有直流分量。

（ ）7、用安培表内接法测大电阻较精确 （ ） 8、不管什么电路，功率总是平衡的 （ ）9、正弦量的三要素是最大值、频率和相位（ ）10、当三相负载作星形联结时，负载越接近对称，中性线上的电流就越小。

（ ）二、填空题。

（本大题共10小题，每题3分，共30分）1、在如图电路所示中，A 、B 间的电阻R AB = ; Ω。

（第1题图） （第2题图） 2、在如图电路所示中，U ; V,R= ; Ω3、在如图电路所示中,A 点电位为 ; V ，恒流源I S1的功率P 1= ; W, 恒流源I S2的功率P 2= ; W 。

4 、将某一电感性负载接在f=50H z 的交流电源上，已知U=100V ,I=10A,消耗的功率P=600W,则电路的 功率因数cos φ = ; ,负载电阻R= ; Ω,电感L= ; H 。

5．如图，已知R 1=5Ω,R 2=10Ω,可变电阻R p 的阻值在0～25之间变化，AB 间接40V 恒定电压，当滑片上下滑动时，CD 间所得到的电压变化范围是 ; 。

三、选择题。

（本大题共10小题，共30分）1 2 3 4 56 7 89 101下列a 、b 、c 、d 四个图中，与图e 等效的是（ ）。

职高高考电工试卷

职高高考电工试卷


4、 如图：调整变阻器 RP，当电压表读数为 90V 时，电流表读数为 5A，当电压表读数为 80V 时，电流表读数为 10A，求电源电动势 E 和内阻 RO,当 RP 为多少时，RP 能获得最大功 率，功率是多少？
5、 正弦电压 U=Um*sin(wt+ 写出表达式。
2 π )V,已经在 t=0 时，U0=4.9V，求此电压的有效值，最大值， 3

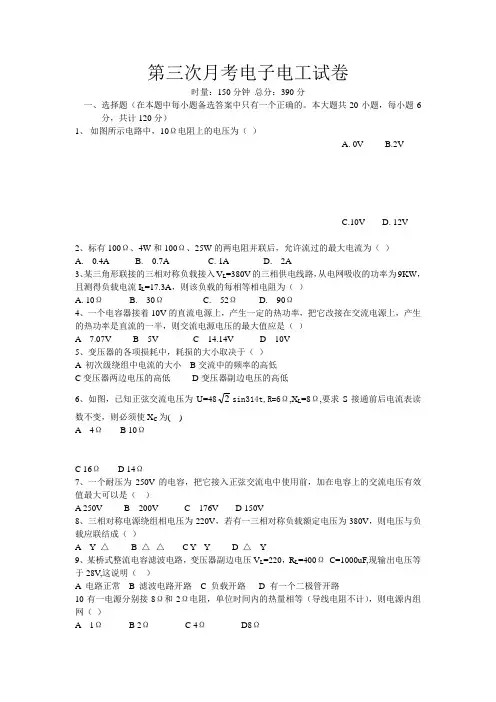

第三次月考电子电工试卷
时量：150 分钟 总分：390 分 一、选择题（在本题中每小题备选答案中只有一个正确的。本大题共 20 小题，每小题 6 分，共计 120 分） 1、 如图所示电路中，10Ω 电阻上的电压为（ ） A. 0V B.2V
C.10V
D. V
2、标有 100Ω 、4W 和 100Ω 、25W 的两电阻并联后，允许流过的最大电流为（ ） A. 0.4A B. 0.7A C. 1A D. 2A 3、 某三角形联接的三相对称负载接入 VL=380V 的三相供电线路， 从电网吸收的功率为 9KW， 且测得负载电流 IL=17.3A，则该负载的每相等相电阻为（ ） A. 10Ω B. 30Ω C. 52Ω D. 90Ω 4、一个电容器接着 10V 的直流电源上，产生一定的热功率，把它改接在交流电源上，产生 的热功率是直流的一半，则交流电源电压的最大值应是（ ） A 7.07V B 5V C 14.14V D 10V 5、变压器的各项损耗中，耗损的大小取决于（ ） A 初次级绕组中电流的大小 B 交流中的频率的高低 C 变压器两边电压的高低 D 变压器副边电压的高低 6、如图，已知正弦交流电压为 U=48 2 sin314t,R=6Ω ,XL=8Ω ,要求 S 接通前后电流表读 数不变，则必须使 XC 为( ) A 4Ω B 10Ω
2012-2013机电月考试题电子技术1

2012-2013机电月考试题电子技术1

2012-2013机电专业月考试题（满分200分）一、单项选择题（本题共20小题，每小题3分，共60分。

在每小题所给的选项中，只有一个符合要求，请将正确的答案填在题后的括号内）（1）杂质半导体中的少数载流子浓度取决于（）A.掺杂浓度B.工艺C.温度D.晶体缺陷(2 )( )A.PNP型硅管B.NPN型锗管C.PNP型锗管D.PNP型硅管(3 )在四种反馈组态中，能够使输出电压稳定，并减小输入电阻的负反馈是()A.电压并联负反馈B.电压串联负反馈C.电流并联负反馈D.电流串联负反馈(4)关于多级放大电路下列说法中错误的是( )A.A u等于各级电压放大倍数之积B.R i等于输入级的输入电阻C.R o等于输出级的输出电阻D.A u等于各级电压放大倍数之和(5)电路如图2所示，其中U2=20V,C=100μf。

变压器内阻及各二极管正向导通时的电压降、反向电流均可忽略，该电路的输出电压U o≈( )。

A.24VB.28VC.-28VD.-18V（6）．由NPN管组成的单管基本共射放大电路，输入信号为正弦波，输出电压出现顶部被削平的失真，这种失真是（）（A）饱和失真（B）截止失真（C）频率失真（D）无失真U（图2）－－8V－2.2V①③图1（7）．稳压管构成的稳压电路，其接法是（ ）A 、稳压二极管与负载电阻串联B 、稳压二极管与负载电阻并联。

C 、限流电阻与稳压二极管串联后，负载电阻再与稳压二极管并联 （8）射极跟随器具有（ ）特点。

Ａ、电流放大倍数高 Ｂ、电压放大倍数高 C 、电流放大倍数小 D 、电压放大倍数近似于１且小于１输入电阻高，输出电阻低 （9）、逻辑电路如右图，函数式为（ ）。

A 、F=AB +C ； B 、F=AB +C ； C 、F=C AB +；D 、F=A+BC（10）．已知A B A B B A Y +++=，下列结果正确的是（ ） A ． Y=A B ．Y=B C ．A B Y += D ．Y=1 （11）．将代码(10000011)8421BCD 转换成二进制数为（ ） A 、(01000011)2 B 、(01010011)2 C 、(10000011)2 D 、(000100110001)2（12）、由与非门组成的基本RS 触发器不允许输入的变量组合R S ⋅为（ ）。

2012—2013年度职三教学调研测试试卷电子电工专业综合理论试卷

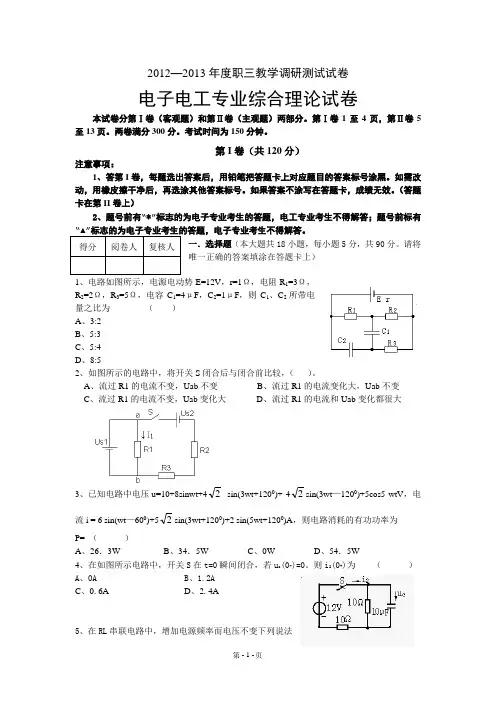

2012—2013年度职三教学调研测试试卷电子电工专业综合理论试卷

2012—2013年度职三教学调研测试试卷电子电工专业综合理论试卷本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。

第Ⅰ卷1至4页，第Ⅱ卷5至13页。

两卷满分300分。

考试时间为150分钟。

第I 卷（共120分）注意事项：1、答第I 卷，每题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

如果答案不涂写在答题卡，成绩无效。

（答题卡在第II 卷上）2、题号前有“*”标志的为电子专业考生的答题，电工专业考生不得解答；题号前标有一．选择题（本大题共18小题，每小题5分，共90分。

请将唯一正确的答案填涂在答题卡上）1、电路如图所示，电源电动势E=12V ，r=1Ω，电阻R 1=3Ω，R 2=2Ω，R 3=5Ω，电容C 1=4μF ，C 2=1μF ，则C 1、C 2所带电量之比为 （ ） A 、3:2 B 、5:3 C 、5:4 D 、8:52、如图所示的电路中，将开关S 闭合后与闭合前比较，（ ）。

A 、流过R1的电流不变，Uab 不变B 、流过R1的电流变化大，Uab 不变C 、流过R1的电流不变，Uab 变化大D 、流过R1的电流和Uab 变化都很大3、已知电路中电压u=10+8sinwt+42 sin(3wt+1200)+ 42sin(3wt —1200)+5cos5 wtV ，电流i = 6 sin(wt —600)+52sin(3wt+1200)+2 sin(5wt+1200)A ，则电路消耗的有功功率为 P= （ ）A 、26．3WB 、34．5WC 、0WD 、54．5W4、在如图所示电路中，开关S 在t=0瞬间闭合，若u c (0-)=0。

则i 2(0+)为 （ ） A 、0A B 、1.2A C 、0.6AD 、2.4A5、在RL 串联电路中，增加电源频率而电压不变下列说法正确的是（）A、功率因数变大B、功率因数不变C、功率因数变小D、负载功率不变6、已知三相星形接法的交流电源，若测得U AB=220V，U BC=220V，U CA=380V则三相电源连接说法正确的是（）A、A相接反B、B相接反C、C相接反D、B和C相都接反7、若晶闸管的阳极、阴极间的电压为u AC、控制极、阴极间的电压为u GC，则它导通的条件是（）AA、u AC为一定的正向电压，u GC且也为一定的正向电压B、u AC为一定的正向电压，u GC且也为一定的反向电压C、u AC为一定的反向电压，u GC且也为一定的正向电压D、u AC为一定的反向电压，u GC且也为一定的反向电压8、克服乙类互补对称功率放大器交越失真的有效措施是：（）A、选择一对特性相同的功放管B、加上合适的偏置电压C、加上适当的负反馈D、加上自举电路9、如图所示电路存在的交流负反馈是（）A、Re1的电压串联负反馈B、Re2电流串联负反馈C、Rb电压并联负反馈D、Rc电压并联负反馈10、在如图所示电路中，用直流电压表测得V CE=0.3V，可能的原因是（）A、Rb1开路B、Rb2短路C、C3击穿短路D、电阻Rc短路11、如图所示放大电路，当输入信号vi逐渐增大时，输出波形（）A、首先出现饱和失真B、首先出现截止失真C、同时出现饱和、截止失真D、出现频率失真12、如图所示电路，以下说法正确的是（）A、不满足相位平衡条件，不能起振B、由于放大器不能正常工作，不能起振C、能起振D、Cb短路反馈信号，不能起振13、能实现Y=1功能的电路是（）14、用准确度为2.5级，量程为10A的电流表在正常条件下测得电路中的电流为5A时，可能产生的最大相对误差为( )A、2.5%B、5%C、10%D、7.5%*15、低频毫伏表、高频微伏表、超高频毫伏表等模拟式电子电压表采用的组成方案分别是( )A、放大-检波式、检波-放大式、外差式B、检波-放大式、放大-检波式、外差式C、检波-放大式、外差式、放大-检波式D、放大-检波式、外差式、检波-放大式*16、以下不属于低频信号发生器组成部分的是( )A、调制器B、电压放大器C、输出衰减器D、主振荡器*17、如图所示为双踪示波器测量两个同频率正弦信号的波形，若示波器的水平（X轴）偏转因数为10μs/div，则两信号的频率和相位差分别是( ).A、25kHz，0°B、25MHz，0°C、25kHz，180°D、25MHz，180°*18、电子计数器中闸门电路有两路输入信号，当电子计数器测周期时，产生闸门信号的控制信号与下列相关的是( )。
