CAD生成三视图方法

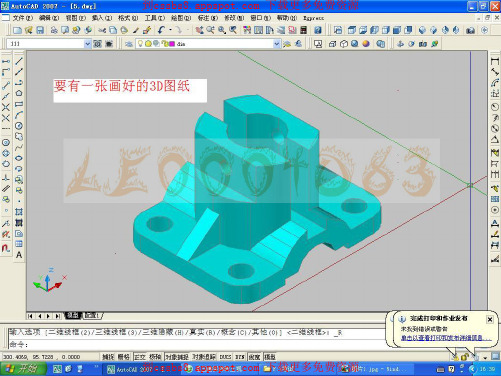

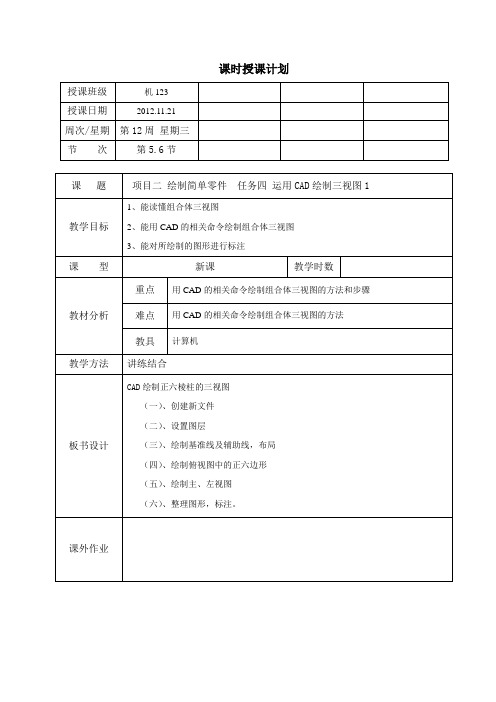

课时授课计划[教学准备] [复习提问][引入新课] [新课教学] 一、师生问好、检查设备使用情况并登记，上传教学用轴测图至f tp供学生下载。

二、提问并复习旧课1、在CAD中，要打开样式管理器，可以执行什么命令？2、在标注直径时，要输出直径符号，需要输入什么字符？3、创建“继续标注”时，首先要进行什么标注？三、引入新课题在CAD绘图教学中，不仅要求能看懂组合体的三视图，还要求掌握绘制和编辑三视图的方法，同时运用CAD的相关命令及绘图技巧，用正确的方法将其正确绘制出来，必须满足布局合理，各图线符合国家标准等要求。

在CAD中绘制组合体的三视图，通常先打开一个绘图环境已设置好的样板图，使用绘图命令绘制底图或直接画出图形，并加以必要的修改与编辑，整理完成组合体的三视图。

今天先来学习CAD中正六棱柱的三视图创建过程，由简入繁的深入到组合体三视图的学习中。

三、教学内容示范项目：绘制如下图所示的正六棱柱的三视图。

具体作图步骤为：（一）、创建新文件。

打开一个A4样板图并用Save命令存盘为“六棱柱”。

（二）、设置图层。

将中心线、细实线、轮廓线等图层按要求设置好颜色，线（提问学生的同时，一起复习回忆学过的其他命令）（先分析图形，应先做哪个视图，再做哪个视图）教学过程教学内容教学方法[新课教学] [新课教学] 型、线宽等，并将05层中心线层作为当前层，按下F8键，打开正交开关；（三）、绘制基准线及辅助线，布局1、画出如图所示的点划线作为绘图的基准线；2、绘制45°辅助线单击绘图工具条上图标或键入Ray或单击下拉菜单绘图→直线，选择B点作为起点，在命令行输入@100<-45↙（用相对坐标输入通过点，绘制45°斜线）然后回车确定，完成辅助线的绘制。

说明：①Ray绘制的线是自起点向通过点方向无限延长的射线。

②该命令可以连续画射线。

（四）、绘制俯视图中的正六边形具体步骤：将01层轮廓线层设为当前图层，单击绘图工具条上图标或键入Pol或单击下拉菜单绘图→多边形，在命令提示行输入：6↙(输入多边形边数）然后自动捕捉A点（确定正多边形中心），在提示行输入：I↙（选择圆内接正多边形的方式），最后在命令提示行输入：20↙（输入外接圆半径），完成绘制。

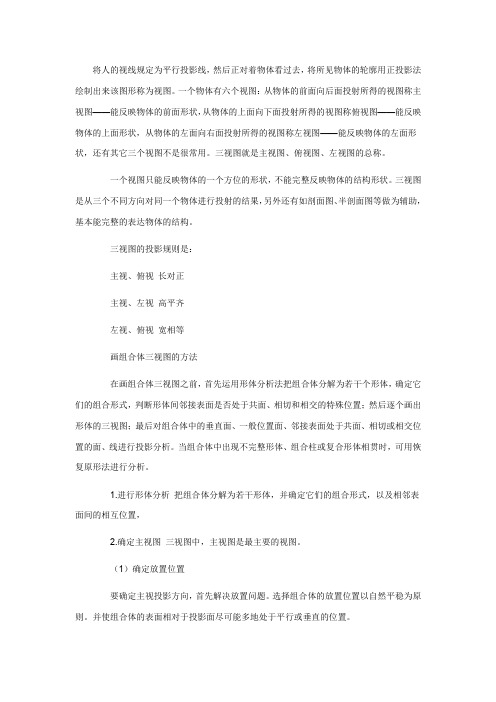

将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。

一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状，还有其它三个视图不是很常用。

三视图就是主视图、俯视图、左视图的总称。

一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

三视图的投影规则是：主视、俯视长对正主视、左视高平齐左视、俯视宽相等画组合体三视图的方法在画组合体三视图之前，首先运用形体分析法把组合体分解为若干个形体，确定它们的组合形式，判断形体间邻接表面是否处于共面、相切和相交的特殊位置；然后逐个画出形体的三视图；最后对组合体中的垂直面、一般位置面、邻接表面处于共面、相切或相交位置的面、线进行投影分析。

当组合体中出现不完整形体、组合柱或复合形体相贯时，可用恢复原形法进行分析。

1.进行形体分析把组合体分解为若干形体，并确定它们的组合形式，以及相邻表面间的相互位置，2.确定主视图三视图中，主视图是最主要的视图。

（1）确定放置位置要确定主视投影方向，首先解决放置问题。

选择组合体的放置位置以自然平稳为原则。

并使组合体的表面相对于投影面尽可能多地处于平行或垂直的位置。

（2）确定主视投影方向选最能反映组合体的形体特征及各个基本体之间的相互位置，并能减少俯、左视图上虚线的那个方向，作为主视图投影方向。

图9-10(a)中箭头所指的方向，即为选定的主视图投影方向。

3.选比例，定图幅画图时，尽量选用1:1的比例。

这样既便于直接估量组合体的大小，也便于画图。

按选定的比例，根据组合体长、宽、高预测出三个视图所占的面积，并在视图之间留出标注尺寸的位置和适当的间距，据此选用合适的标准图幅。
