CAD三视图的画法

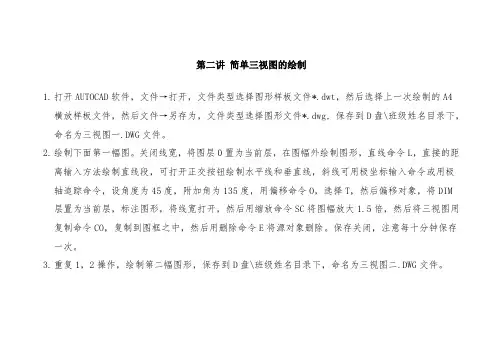

第二讲简单三视图的绘制

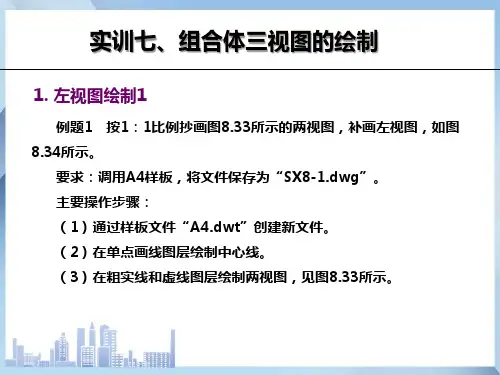

1.打开AUTOCAD软件，文件→打开，文件类型选择图形样板文件*.dwt，然后选择上一次绘制的A4
横放样板文件，然后文件→另存为，文件类型选择图形文件*.dwg, 保存到D盘\班级姓名目录下，命名为三视图一.DWG文件。

2.绘制下面第一幅图。

关闭线宽，将图层0置为当前层，在图幅外绘制图形，直线命令L，直接的距
离输入方法绘制直线段，可打开正交按钮绘制水平线和垂直线，斜线可用极坐标输入命令或用极轴追踪命令，设角度为45度，附加角为135度，用偏移命令O，选择T，然后偏移对象，将DIM 层置为当前层，标注图形，将线宽打开，然后用缩放命令SC将图幅放大1.5倍，然后将三视图用复制命令CO，复制到图框之中，然后用删除命令E将源对象删除。

保存关闭，注意每十分钟保存一次。

3.重复1，2操作，绘制第二幅图形，保存到D盘\班级姓名目录下，命名为三视图二.DWG文件。

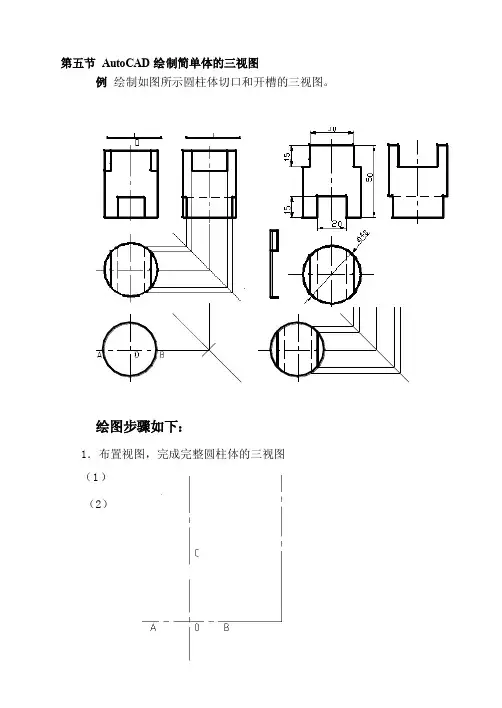

第五节AutoCAD绘制简单体的三视图例绘制如图所示圆柱体切口和开槽的三视图。

2．布置视图，完成完整圆柱体的三视图。

（1）按下状态栏上的“极轴”、“对象捕捉”、“对象追踪”按钮，打开“极轴追踪”、“固定对象捕捉”、“对象捕捉追踪”命令。

（2）鼠标右击“极轴”按钮，选“设置…”选项，在极轴追踪里设置里选择“45°”，在“对象捕捉追踪设置”里选择“沿所有极轴角设置追踪”。

（3）将点画线层设为当前层，单击“直线”图标，绘制俯视图的圆心线，重复直线命令从“O”点向上垂直拖动鼠标，将出现捕捉追踪辅助线，拖动到适当位置画主视图轴线。

（4）将粗实线层设为当前层，单击“画圆”图标，捕捉到“O”点为圆心，输入半径值为“20”绘出圆柱体俯视图（圆）。

（5）单击“直线”图标，捕捉到点“A”垂直向上拖动鼠标，出现追踪辅助线，拖动到适当位置单击鼠标左键作为直线起点（圆柱主视图左下角点），鼠标水平向右拖动和“B”点对齐绘出直线，继续用鼠标垂直向上导向输入距离“50”画线，向左水平导向和“A”点对齐画线，然后选择“C”闭合图形，完成圆柱体的主视图。

（6）单击“复制”图标，选择圆柱主视图为复制对象，鼠标拾取点“C”为复制基点，将主视图向右水平拖动到适当位置后单击左键确定，完成左视图的绘制。

（7）0图层设为当前层，单击“直线”图标，绘出俯、左视图轴线的延长线，然后从延长线交点出发绘制45°辅助线，并用鼠标动态拉伸到合适长度。

如图2－37（a）所示。

3．绘制圆柱体上部的缺口和下部的开槽。

（1）将粗实线层设为当前层，单击“直线”图标，捕捉到“D”点向左水平拖动鼠标，输入距离“15”作为直线起点，向下垂直拖动鼠标，输入距离“15”画线，向左水平拖动鼠标捕捉到与圆柱最左素线交点画线。

单击“镜像”图标画出另一半。

利用同样的方法画出底部开槽的主视图。

将虚线层设为当前层，利用同样方法，输入距离“10”绘出底部槽的主视图。

（2，单击直线“图标”，根据主视图的切口宽度，按照相应的追踪路径和对齐方法向下垂直拖动鼠标捕捉到与圆交点作为直线起点，继续向下捕捉到与圆另一个交点画线。

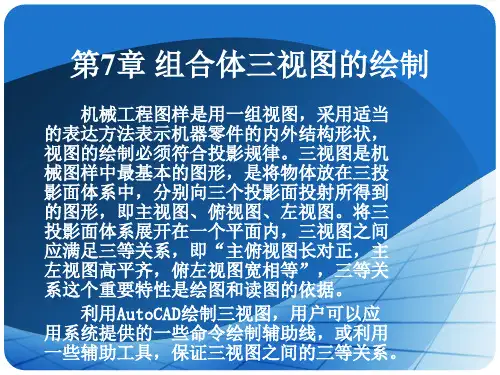

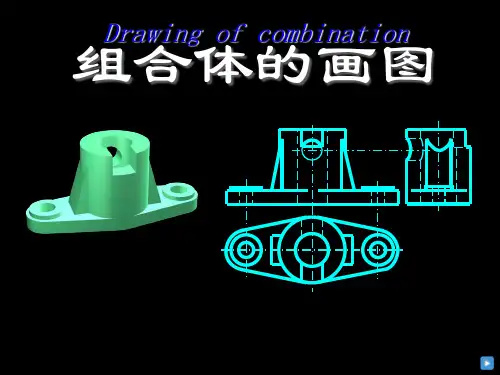

AutoCAD三视图绘制与标注法一、三视图的基本概念三视图是指能够完整、准确地表达物体形状和结构的主视图、俯视图和左视图。

主视图反映物体的主要形状特征和相对位置关系；俯视图是从上往下看物体所得到的视图，主要表达物体的顶部形状和平面布局；左视图则是从物体的左侧观察得到的视图，用于补充主视图和俯视图未能表达清楚的部分。

二、绘制三视图的准备工作在开始绘制三视图之前，需要对所要表达的物体进行仔细观察和分析，确定其主要的结构特征和尺寸。

同时，要设置好 AutoCAD 的绘图环境，包括单位、图层、线型等。

1、单位设置根据实际需求选择合适的长度单位，如毫米、厘米或英寸等。

2、图层设置创建不同的图层来分别绘制轮廓线、中心线、标注线等，以便于管理和修改图形。

3、线型设置选择合适的线型，如实线、虚线、点划线等，以区分不同类型的线条。

三、绘制三视图的步骤1、主视图绘制（1）根据物体的形状和尺寸，在合适的位置绘制主视图的外轮廓。

（2）绘制内部结构的轮廓，如孔、槽等。

（3）添加中心线，以表示物体的对称关系。

2、俯视图绘制（1）根据主视图中物体的长和宽尺寸，在主视图下方绘制俯视图的外轮廓。

（2）绘制俯视图中的内部结构。

（3）注意与主视图的对应关系，保证投影的准确性。

3、左视图绘制（1）根据主视图中物体的高和宽尺寸，在主视图的右侧绘制左视图的外轮廓。

（2）绘制左视图中的内部结构。

（3）同样要注意与主视图和俯视图的投影关系。

四、三视图的标注标注是三视图中非常重要的部分，它能够准确地传达物体的尺寸和几何关系。

1、尺寸标注（1）选择合适的标注工具，如线性标注、直径标注、半径标注等。

（2）标注物体的长、宽、高、直径、半径等尺寸。

（3）标注尺寸时要注意尺寸线的位置和方向，确保清晰、准确。

2、公差标注对于有精度要求的尺寸，需要标注公差。

公差包括尺寸公差和形位公差。

3、表面粗糙度标注表示物体表面的粗糙程度，通常使用特定的符号和数值进行标注。
