回风巷维修安全技术措施随着社会的快速发展，现代城市化的建设和高楼林立的景象成为了现代化城市的一种普遍现象。
随之而来的是维修保养的问题，而回风巷则成为了维修难点之一。
因此，采取相应的回风巷维修安全技术措施，保障工作人员的安全，是非常必要的。
首先，回风巷内应做好防护工作。
维修队伍进入回风巷时，应该携带上手套、安全帽、工作鞋等保护用品，确保工作安全。
在回风巷维修过程中，必须加强通风，保证空气流通。
出入口处应设置防护栏杆，尽量避免掉落物品对工作人员造成威胁。
如果回风巷数量很大，应按照时间段分批进入，以免交通堵塞。
其次，维修过程中应做好电气安全措施。
回风巷常用电源很容易出现问题，而且电源一旦出现戳表的情况，就会对工作人员的安全造成巨大威胁。
为了杜绝这一情况，维修团队在进入回风巷时必须检查电源口的安全使用情况，电缆线路是否正确接通，并格外注意接地线的接通安全性。
其次，在进行回风巷修建中，材料的选用应特别注意安全性能，保证维修过程中的安全性。
如采用泡沫材料，应注意其强度是否足够，选择较新的材料，杜绝因材料老化而导致发生意外事故。
在切割泡沫时，应采用专业工具，而非利用一些普通工具，确保工作顺利进行。
同时，在粘胶过程中，要采用专业的材料和粘合剂，避免由于质量问题而影响工作安全。
最后，维修工作完成后，需要及时清理回风巷内的杂物和废料，以确保清洁有序。
如果废料处理不当，可能会对环境造成污染，也会对工作人员的健康造成影响。
总之，回风巷维修安全技术措施是必不可少的，不仅能够确保工作人员的安全，也能够保障这些工作的顺利进行。
因此，在进行回风巷维修时，应加强工作人员的安全意识，采取正确的安全技术措施，避免出现任何意外事故。

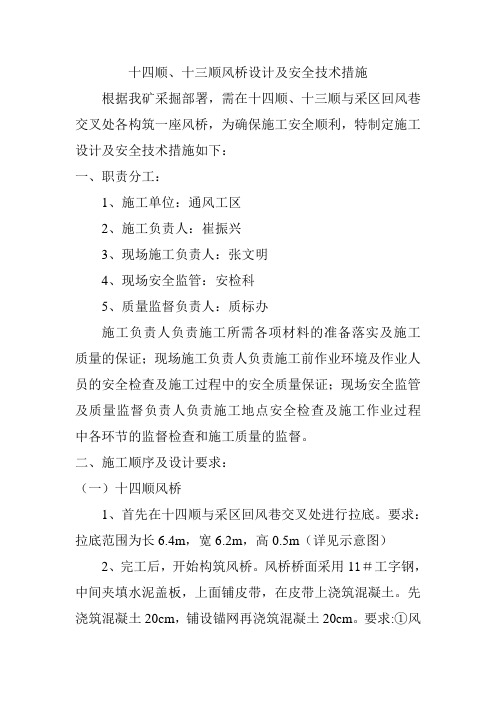

十四顺、十三顺风桥设计及安全技术措施根据我矿采掘部署，需在十四顺、十三顺与采区回风巷交叉处各构筑一座风桥，为确保施工安全顺利，特制定施工设计及安全技术措施如下：一、职责分工：1、施工单位：通风工区2、施工负责人：崔振兴3、现场施工负责人：张文明4、现场安全监管：安检科5、质量监督负责人：质标办施工负责人负责施工所需各项材料的准备落实及施工质量的保证；现场施工负责人负责施工前作业环境及作业人员的安全检查及施工过程中的安全质量保证；现场安全监管及质量监督负责人负责施工地点安全检查及施工作业过程中各环节的监督检查和施工质量的监督。
二、施工顺序及设计要求：（一）十四顺风桥1、首先在十四顺与采区回风巷交叉处进行拉底。
要求：拉底范围为长6.4m，宽6.2m，高0.5m（详见示意图）2、完工后，开始构筑风桥。
风桥桥面采用11＃工字钢，中间夹填水泥盖板，上面铺皮带，在皮带上浇筑混凝土。
先浇筑混凝土20cm，铺设锚网再浇筑混凝土20cm。
要求:①风桥下部：净宽不小于4.2m ，净高不低于2.5m；风桥顶部：净宽不小于5.2m，净高不低于3.5m；②11＃工字钢17根，每根长6.4米，间距为300mm；③风桥两边要与巷道接触严密，不准出漏风现象。
（二）十三顺风桥1、首先在十三顺与采区回风巷交叉处进行拉底。
要求：拉底范围为长6.2m，宽6.2m，高0.5m（详见示意图）2、完工后，开始构筑风桥。
风桥桥面采用11＃工字钢，上面铺皮带，在皮带上浇筑混凝土。
先浇筑混凝土20cm，铺设锚网再浇筑混凝土20cm。
要求:①风桥下部：净宽不小于4.2m ，净高不低于2.7m；风桥顶部：净宽不小于5.2m，净高不低于3.5m；②11＃工字钢17根，每根长6.2米，间距为300mm；③风桥两边要与巷道接触严密，不准出漏风现象。
三、安全技术措施：1、施工作业期间必须由专职瓦检员检查瓦斯，作业地点附近20m范围内风流中的瓦斯浓度在1%以下时方可进行施工。

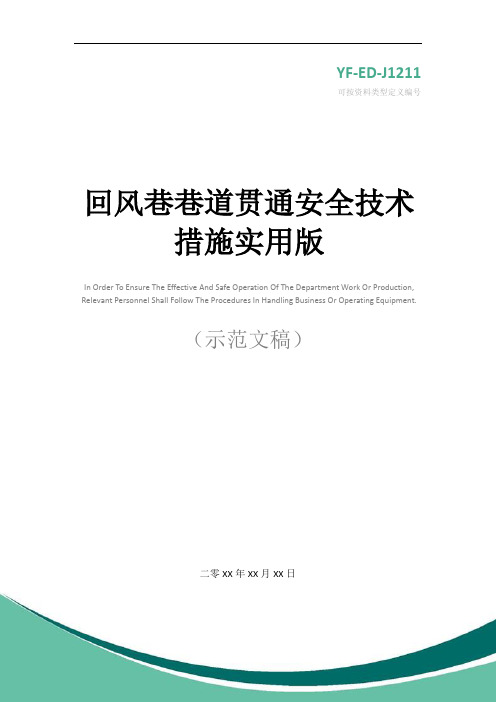

YF-ED-J1211可按资料类型定义编号回风巷巷道贯通安全技术措施实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日回风巷巷道贯通安全技术措施实用版提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
一、概况：1101-1回风巷由于施工任务重，工期紧。
因此必须采取相应措施，提高工程施工进度。
经技术核实可采取对掘的方式进行施工。
为确保施工贯通安全高效。
特制定本贯通安全技术措施。
二、贯通前的准备工作：1、对贯通处提前加固，贯通点前后共20米范围内顶帮接实。
2、巷道掘进到距贯通点20米位置时，必须停止一个掘在掘进。
巷道内必须保证正常通风，避免出现有毒有害气体积聚现象。
设置警戒心或棚栏，警戒牌。
3、贯通处10米范围内如有风水管路、电缆等必须提前保护。
4、提前与通风科协调，贯通时通风科必须有人在现场。
5、按照放炮警戒要求做好警戒。
6、贯通后必须保证能够正常的通风及有效通风断面。
三、技术要求：1、掘进施工中，由于进行一次成巷断面掘进必须加强顶板支护，并加强敲帮问顶，前探梁要紧跟工作面，严禁空顶作业。
2、巷道贯通前，必须每班有矿长或安全员现场值班，发现问题，及时进行处理，加强工作面正常通风，巷道接近贯通地点时，瓦斯检查员必须对贯通巷道和开切巷工作面瓦斯进行仔细检查，发现瓦斯积聚和超限现象，必须加强通风进行处理，使有毒有害气体降到规程规定的浓度以下，方可进行贯通。
回风下山巷道维修安全技术措施在煤矿企业中，地下巷道是采矿生产中经常进行维护和修复的地方。
在进行巷道维修时，必须采取安全措施，避免因操作不当而导致的安全事故。
本文将介绍在回风下山巷道维修过程中，应采取的安全技术措施。
检查现场安全状况在进行回风下山巷道维修之前，必须对现场进行全面的安全检查。
检查应包括但不限于以下内容：•气体浓度：检查巷道内的氧气含量、甲烷含量、二氧化碳含量等，确保满足安全指标要求。
•通风设备：检查通风机、风门、风道等通风设备的运行情况，确保维修时通风良好。
•工作面支护：检查工作面的支护情况，确保工作面支护牢固。
•巷道状况：检查巷道壁面、地面、顶板等状况，确保巷道结构完好。
•环境噪声：检查周围环境噪声是否超标，如果超标，则要采取相应的措施降低噪声。
制定安全作业方案在对现场安全状况进行检查后，应制定详细的安全作业方案。
安全作业方案应包括以下内容：1.规定维修作业人员的操作程序和操作规范；2.规定维修作业人员的安全防护装备；3.安排专门的安全员，进行全程安全监控，并设立工作安全区域。
4.确认维修区域的气体浓度及通风状况，对维修现场进行隔离。
进行安全防护在进行回风下山巷道维修时，必须采取以下安全防护措施：1.工作面灯光应足够，保证视野良好，避免误操作。
2.维修作业人员应定期检查个人安全防护用品，保证使用效果良好。
3.维修人员在进行维修作业时，应穿戴符合要求的个人防护装备，如防护帽、护目镜、防护面具、防护手套、防护安全鞋等。
4.在进行维修作业时，维修人员必须保持警惕，及时报告任何可能的安全隐患。
5.进行回风下山巷道维修时，应确保现场通风良好。
如果发现通风不良，应及时调整通风设备，确保巷道内气体浓度达到安全指标要求。
做好巷道维修过程的管理除上述措施外，在进行回风下山巷道维修时，还应做好巷道维修过程的管理：1.维修工人应经过专业培训，熟悉安全操作规程，确保操作流程正确。
2.巷道维修现场应设置明显的安全标志，方便维修人员和其他人员识别。
旺岭煤业有限公司020911回风顺槽风桥安全技术措施二0一一年三月二十九日一、说明：为020911采煤工作面通风需求，需在020911回风顺槽与集中轨道巷、集中皮带巷、集中回风巷四岔口处建风桥，为保证施工安全特制定以下措施。
二、技术要求1、风桥净高1.60m，净宽3.50m，支护采用锚网喷支护，锚杆间排距各0.8米，网要压茬严密，喷厚0.1米，锚杆使用∮18圆钢锚杆长度1.8米。
2、风桥墙体用砖砌，墙厚240mm。
3、砌好墙后，使用11﹟工字钢配木板加喷浆支护，11﹟工字钢间距0.80m顺风桥走向安设，喷射混凝土厚为100mm，并保证不漏风。
详见附施工图三、施工方法1、施工时先进行放顶，放顶时严格按施工大样图施工。
2、锚杆安装工艺（1）、打锚杆眼前要先敲帮问顶，仔细检查顶帮围岩情况，找掉活矸、危岩，确认安全后方可开始作业。
锚杆的位置要准确，眼位误差不得超过100mm，眼向误差不得大于15º。
锚杆深度应与锚杆长度相匹配，打眼时应在钎子上作好标记，严格按锚杆长度打眼，深度1.8米，锚杆眼打好后，应将眼内的眼渣、积水清理干净。
（2）、安装前先检查锚杆的布置形式、孔距、孔深、角度等是否符合要求，不合格的要及时处理。
安装前将孔内的积水、岩屑吹干净，扫孔时操作人员应站在孔口的一侧，眼孔方向不得有人。
然后将树脂药卷送入眼底，用锚杆顶住开始搅拌，搅拌时间10秒左右或搅拌不动为止，其过程中不得停顿，要一锚到底。
（3）、挂网时，作业人员站在脚蹬架上操作，要有专人监护顶板的安全情况，发现问题及时处理。
挂网时，卸开一根锚杆后要及时安好网并将螺母紧固牢固，严禁多根锚杆同时卸开。
网与网要相互压茬，压茬要严密并紧贴巷道顶帮。
3、喷射混凝土（1）、准备工作①先整理变形的网，将松动的螺母重新上紧，检查锚杆是否合格，不合格的要及时补打。
②清理现场的矸石杂物，接好风、水管路，输料管路要平直不得有急转弯，接头要严密，不得漏风，严禁将抗非静电的塑料管做输料管使用。

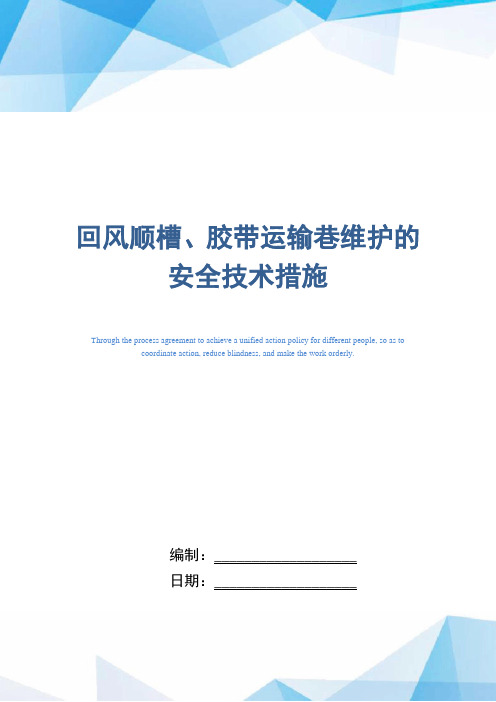

回风顺槽、胶带运输巷维护的安全技术措施Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：___________________日期：___________________回风顺槽、胶带运输巷维护的安全技术措施温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。
本文档可根据实际情况进行修改和使用。
回风顺槽、胶带运输巷维护的安全技术措施12205综采工作面在掘进过程中, 顶板压力比较剧烈, 为了有效控制顶板, 特编制如下安全技术措施:1、回风顺槽、胶带运输巷顶板压力比较剧烈地段, 上、下帮采用DZ3.5（2.8）米的单体支柱与3.5或3.2米的∏型钢梁顺山架设一梁二柱支护顶板进行维护。
2、使用一梁二柱∏型钢梁或工字钢棚支护时, 棚距为0.8米, 支柱贴帮支设, 迎山角1～2。
, 支柱必须用14＃铁丝与∏型钢梁捆绑牢固且捆绑不得少于三道, 棚梁必须用小杆垫平, 垫实。
3、对于回风顺槽及胶带运输巷顶板破碎漏矸处, 首先在巷道顶部铺设小眼经纬网, 然后在经纬网下顺山架设一梁二柱棚柱支护顶板, 经纬网与钢筋网使用8＃铁丝捆绑牢固。
4、对于回风顺槽片帮地点, 必须提前支设戴帽摩擦点柱, 柱距1.0m, 使用小杆（1200×60×10）或枕木背帮, 防止片帮后漏顶。
5、使用摩擦式金属支柱, 必须使用5T液压升柱器架设, 升紧升牢, 以保证支柱支撑有力。
柱头必须与顶网用8＃铁丝捆绑牢固。
3103工作面辅运顺槽风桥施工安全技术措施
一、概述
3103工作面辅助运输顺槽开口段自一水平21采区辅运大巷顶板上方通过。
根据施工安排，需施工3103工作面辅助运输顺槽跨一水平21采区辅运大巷风桥。
为确保施工质量和施工的安全，特制本安全技术措施。
二、风桥的施工方法
1．在大巷风桥的两侧10m位置设置警戒，派专人看守，严禁人员进入。
2.在施工3103工作面辅助运输顺槽跨一水平21采区辅运大巷风桥时，先采用人工风镐将风桥上方的煤渣部分清理，（长×宽）2000×2000mm。
然后从上方将顶板道木取出，人工破碎煤块，并将煤渣漏至大巷底板。
采用
防爆装载机配合防爆无轨胶轮车将矸石运输至一水平东翼胶运大巷皮带。
3.利用铲车拆除临时风桥钢棚，此时铲车司机需缓慢将架在巷道的工
字钢顶起并缓慢向后行驶，边行驶边降低铲斗，缓慢将工字钢放下。
除铲
车司机外的其他施工人员需站在铲车对面巷道安全处，待工字钢全部拆下
时，将拆下的工字钢码放整齐。
4.在拆除钢棚后，扩帮长度不够时，采用风镐刷帮至设计长度；由于
施工临时风桥时扩帮深度为720mm，采用混凝土浇筑。
5．搭设脚手架，支设两帮的模板，浇筑混凝土墙体。
浇筑时混凝土运
输至3103辅助运输顺槽，一次性浇筑。
6.在两帮浇筑好的混凝土上铺设14#工字钢横梁和金属网。
7.利用搭设好的脚手架支设顶板模板，浇筑混凝土顶板。
8．拆除模板、脚手架，文明施工。
三、风桥的技术要求
1.风桥两侧墙体砌碹。
采区回风巷挑顶起底安全技术措施综掘一队准备从采区回风巷开口施工31005运输巷,需在采区回风巷联络巷安设一部皮带。
但由于采区回风巷绕道口往里15米巷道高度不够，需挑顶，挑顶高度1.5米到0.6米。
过断层时巷道坡度大，需从马背开始处到工作面30米段起底，起底高度1米到0.5米。
为确保施工安全，特制定如下安全技术措施。
一、挑顶起底段必须沿巷道腰线进行施工，将顶板挑平底拉直。
二、由于挑顶段巷道顶板为石灰岩，挑顶采用风钻钻眼爆破，人工将岩碴攉至绕道溜子运出。
三、挑顶后采用工字钢棚支护，工字钢棚规格为梁长3.7米，腿长3.0米，上掘宽3.8米，下掘宽4.6米，掘高3米，掘断面12.6米2，上净宽3.4米，下净宽4.2米，净高2.7米，净断面11.4米2。
盘邦勾顶6×6，棚距1米。
四、起底时在工作面安设一部绞车，在采区回风巷中铺设轨道，采用侧卸式矿车运输，人工将碴装入侧卸式矿车，翻入绕道溜子运出。
五、其它安全措施：1、挑顶时必须由外向里逐架进行，必须对顶板支护后方可进行下一步挑顶。
2、必须在梁头和棚腿中间各打一根撑木将棚子连锁，防止开炮时将棚子打倒。
打倒的棚子必须及时修复后方可进行其它工作。
3、棚腿必须支在实底上，棚梁上方如有空顶必须用勾木接顶，并用楔子加紧，严禁架设等压棚。
4、放炮时必须在通往放炮地点的各条巷道中设好警戒，防止有人进入放炮地点。
5、放炮时必须保护好巷道中的各种管线设施，用废旧皮带将风筒管线遮盖。
6、施工中坚持敲帮问顶制度，必须对空顶及时支护，严禁空顶作业。
7、施工中如有意外事故发生，及时向调度室汇报，由值班领导组织处理。
8、其它未涉及之处严格执行《煤矿安全规程》及《31005掘进作业规程》中的有关规定。
采区回风巷挑顶架棚断面示意图 单位：mm 比例：1：50采区回风巷挑顶起底位置示意图 38003400采区回风巷 15米挑顶段 30米起底段 03回风绕道 *——警戒位置***。
上组煤总回风巷风桥施工安全技术措施引言煤矿生产是一个高风险的行业，安全生产至关重要。
如今，煤矿生产工艺不断更新，不断推陈出新，以适应现代化的要求。
在生产过程中，越来越多的施工安全技术措施得以应用。
其中，上组煤总回风巷风桥施工安全技术措施是保证施工中安全的重要措施之一。
上组煤总回风巷风桥施工简介上组煤总回风巷风桥施工是指在煤矿的上组煤总回风巷围岩稳定、通风良好的情况下，进行隧道的开挖、支护和围岩加固等工作。
煤矿上组煤总回风巷是一个重要的通路，其作用是将巷道中穿过的空气通过风机抽走，保持通风良好，确保矿井内的人员安全。
而风桥则是连通两侧空气的桥梁。
在施工过程中，上组煤总回风巷风桥必须得到保障，以确保安全施工。
接下来，本文将重点介绍上组煤总回风巷风桥施工技术措施。
相关技术措施风桥施工前的准备工作在施工前，应对上组煤总回风巷风桥施工区域进行全面的勘察和解析，确定施工范围，进行详细的施工计划和施工方案编制，以确保施工安全。
风桥施工区域的布置为确保风桥施工的安全性，施工区域应进行布置和隔离。
应按照施工计划和方案，设置照明、通风、监控等配套设施，确保施工和安全生产。
风桥施工防护措施为了保障人员的安全，在施工过程中必须做好防护措施。
治理地质灾害、加固巷道、做好防尘等措施是不可缺少的。
风桥施工支护措施在施工过程中，必须进行巷道的加固和支护，以保持围岩的稳定性。
徐州优莱矿山安装支持体系，防止倾倒，推进前伸式支架，器具在风桥洞中助推，形成前进稳定力，在施工过程中大大提高了煤矿施工的安全。
风桥人员管理和安全防范施工中必须注意防范，保证施工的安全性。
在整个施工过程中，工程技术人员需要认真管理施工，进行科学的施工计划和施工方案的制定。
在施工过程中，人员必须遵守操作规程和安全规定，保护好自己和他人，严格防范安全事故的发生。
总结上组煤总回风巷风桥施工安全技术措施，是进行隧道施工过程中必不可少的技术手段。
为煤矿的生产提供了保障，为管道的施工提供了较好的条件。
山西煤炭运销集团首阳煤业有限公司一采区回风巷跨集中辅助运输大巷风桥施工安全技术措施编号：掘技措【49】制单位：武汉钢铁集团宏信置业发展有限公司编制时间:2014年9月10日山西煤炭运销集团首阳煤业有限公司一采区回风巷跨集中辅助运输大巷风桥施工安全技术措施会签表会审单位及人员签字：总工程师：年月日生产矿长：年月日安全矿长：年月日机电矿长：年月日通风助理：年月日防治水助理：年月日机电副总：年月日安全监察科：年月日机电科：年月日质标办：年月日信息调度中心：年月日一通三防科：年月日地测科：年月日生产技术科：年月日监理单位：年月日编审人员签字栏一采区回风大巷跨集中辅助运输大巷风桥施工安全技术措施一、施工概况为了使我矿通风系统更加稳定可靠，需要在集中辅助运输大巷与一采区回风大巷交叉点处施工风桥一个。
为保证此项工程安全顺利进行，特制定此安全技术措施。
风桥下部（集中辅助运输大巷）仍保持原尺寸不变：净高4m、净宽5m，喷射C20砼150mm；风桥上部（一采区回风大巷）尺寸：净高2.8m、净宽5m，喷射C20砼120mm；风桥下部两道混凝土墙厚500mm。
风桥中间的构筑物600mm厚，其中第一层为12#矿用工字钢（间距0.25m），上表面铺设Φ6mm钢筋网片一层，浇筑C20砼300mm，上部铺设黄土100mm，最上部浇筑C20砼200mm。
二、风水管路、风筒、电缆的保护1、挑顶施工前，必须用Φ20mm无缝钢管在挑顶巷道的风水管路两侧搭设支架，支架上铺设12#矿用工字钢，间距为250mm，长度根据现场调整，工字钢上铺100mm厚大板，大板上铺设废旧皮带，再用8#铁丝捆绑扎实，且确保牢固安全可靠，避免落石直接砸在风水管路、风筒上方。
2、在临时平台工字钢下方用200×200×1200mm的枕木搭建“井”字形木垛三个严密接实工字钢。
3、根据挑顶部位向前移动，必须同时将临时平台前移至挑顶段下部。
4、搭接的施工平台必须起到保护风水管路、风筒的功能。
山西煤炭运销集团阳城四侯煤业有限公司 采区回风巷与胶带转载巷风桥施工及安全技术措施
编制单位： 陕西华泰矿建工程有限公司 编 制 人： 张玉善 编制日期： 二○一二年五月 2
审核意见
经项目部共同审核同意，此四侯煤业采区回风巷与胶带转载巷风桥
施工及安全技术措施，同意上报。
项 目 经 理：_________________ 技术负责人：_____________ ____ 安全负责人：_____________ ____ 通风负责人：______________ ___ 机电负责人：_____________ ____
质检负责人：____________ _____ 3
采区回风巷与胶带转载巷风桥施工及安全技术措施 四侯煤业因建设需要，需在采区回风巷与采区胶带转载巷交叉点处施工一个风桥，为确保施工安全顺利完成，特制定本安全技术措施。 一、 现场概况： 现有胶带转载巷与采区回风巷平面交叉相通，采区回风巷断面宽4.6 m，高 3.25 m ，巷道沿煤层底板掘进采用锚网支护，现存顶煤1.5 m.胶带转载巷沿底板掘进采用工字钢棚支护，断面宽4.00 m，高 2.8 m，现存顶煤1.5 m。采区回风巷需跨采区胶带转载巷，在此交叉点需施工风桥。施工风桥时需先放炮挑顶。 二、施工时间及地点 时间，2012年5月14日--2012年5月29日。 地点: 采区回风巷与采区胶带转载巷交叉点处。 三、施工任务: 风桥下部转载巷断面高3.3m，宽 4.0 m，采用砼支护，上部回风巷形成净高4m、宽4.8m的矩形断面。顶部喷射C20砼150㎜；风桥底部浇筑800㎜厚砼。浇筑形成上下交叉严密不漏风的两条巷道。 四、施工劳动组织： 三班连续作业，每班配备瓦斯员1名，安全员1名，电工1名，带班长1名，支护出煤工6名。 五、施工工序 打锁口锚索→放煤、岩顶并采用锚网索加钢带支护→出渣→浇
4
筑风桥下部墙→浇筑风桥底板→平整硬化两侧斜坡。 六、施工方法及工艺要求 在风桥交叉点胶带巷两侧打锁口锚索4根,回风巷挑顶开口处打锁口锚索4根。风桥中心距回风巷两侧13米处采用爆破法挑煤、岩顶。风桥两侧倒风坡22°距顶高4.25m，宽4.6 m，长11 m，锚网索加钢带喷浆支护。风桥正顶高8.25 m，宽5.1m，长5 m。锚网索加钢带喷浆支护。 支护安装工艺 锚杆材料：顶锚采用φ22×2400㎜左旋无纵筋高强度螺纹钢锚杆，帮锚采用φ22×2200㎜左旋无纵筋高强度螺纹钢锚杆，间排距800×800㎜，每个锚孔内放两支锚固剂，先放一支规格为ｃK2335，后放一支规格为K2360，钻孔直径为28mm，锚杆锚固力不小于100KN，预紧力矩不小于180N.M。 锚杆托盘：厚度为10㎜钢板穹形多功能锚杆托盘，规格为150×150×10 mm. 锚索材料：7股钢绞线，φ17.8×7000㎜. 锚索布臵方式：每排2根，间距2000mm，排拒1600 mm。锚固剂：采用CK2335、K2360、Z2360三种速度的树脂药卷各一卷进行锚固。 锚索托盘：厚度为20 mm钢板，规格为300×300×20 mm. 网片规格：用Φ6.0mm钢筋网片，网片规格为2000×1200mm，网孔规格为100×100mm。网与网之间采用钩接法联接，搭接长度不小于100mm。 5
钢带：采用Φ12mm圆钢焊接而成的钢筋梯，宽度80mm，限位孔800mm， （1）打顶锚杆眼 爆破完毕后，及时用钢钎或长柄工具处理顶帮隐患。打顶锚杆眼采用MQT-120B型锚杆钻机。 （2）安装顶锚杆 顶锚杆眼钻好后，取下钻杆，铺设钢筋网，按顺序装入树脂药卷（由里到外按快、中的顺序装入药卷），用锚杆体将树脂送到眼底后，再开动锚杆钻机，带动锚杆搅拌树脂药卷，边搅拌边往眼底推送锚杆，将锚杆送至眼底后继续搅拌3～5秒，然后停止钻机等待一会让树脂锚固剂凝固后再开动钻机上紧螺母，从而完成锚杆安装。 （3）安装帮锚杆 安装帮锚杆前要先用风镐或其它工具对巷道两帮进行修整，清除活煤、活矸和片帮伞檐，然后铺设两帮钢筋网，用风煤钻钻锚杆眼，并安装锚杆。
（4）锚杆安装要求 ①锚杆托板与螺母之间必须使用减摩垫圈。 ②螺母的拧紧顶锚杆必须采用锚杆钻机、风煤钻等机械设备进行，帮锚杆用风动力矩扳手紧固，且每班必须采用风动扳机对迎头10m范围内的锚杆螺母进行二次紧固，以保证螺母扭矩符合规定要求。锚杆的安装扭矩为：110～130N〃m之间，抗拔力为25MPa。
③托板应紧贴网或巷道围岩表面，锚杆托板处及周围50mm范 6
围内的浮煤矸必须找掉、找平、找实。 ④安装锚杆必须逐排由外向迎头顺序施工，每排内锚杆必须由中间向两帮顺序施工；实行打一孔及时安设一根锚杆的施工方法，严禁采用一次性将所有锚杆眼打好，再一次性安装锚杆的方法施工。安装一根锚杆必须随着及时紧固，严禁支完几根或全部锚杆再紧固。
⑤作为支护的锚杆安装达到规定的螺母扭矩后，不得由于调整网的压茬等原因卸下螺母重新安装。
⑥锚杆数量严格按设计施工，出现不合格的锚杆必须及时补打。
⑦网片接茬长度为不小于100mm，且网应压实，紧贴巷道围岩表面，网与网之间必须用不低于14#的双股铁丝连接形成整体，联点间距≤200mm，巷道两个肩窝必须用网片封闭并按规定压茬联接。两帮必须设底角锚杆，底角锚杆距巷道底板≤250mm。
⑧铺设钢筋网时，要对称布臵，保证钢筋网的两端紧贴岩面，用锚杆托盘和螺母将钢筋网压住，施加一定的预应力。
⑨锚杆间排距允许偏差为±50mm，锚杆角度允许偏差为±5°。锚杆孔深度误差0～50mm。
⑩ 施工锚杆孔所用的钻杆长度不得大于所用锚杆的长度。锚杆必须推到孔底，托盘外露锚杆丝扣长度不得超过50 mm。安装前探梁的顶部锚杆螺母丝扣外露宜在30～40mm，便于安装吊环。吊环使用螺母厚度不得低于25mm，安装时必须上满丝。螺母不得加封板，且螺母必须穿透吊环环状钢箍体满焊而成，确保焊接强度和质量。
（5）锚索安装要求 7
①必须采用锚索钻机或锚杆钻机钻孔。 ②锚索孔深度误差为0～50mm。 ③锚索应垂直于顶板或巷道轮廓线布臵，角度允许偏差为±5°。
④锚索间排距允许偏差为±50mm。 ⑤钢绞线必须推到孔底，尾部露出锁具不得小于150mm，不得大于300mm。
⑥锚索施工后，必须对锚索进行检查，发现预紧力不足应及时进行二次张拉。
⑦锚索必须滞后迎头五分之四个排距布臵，但距迎头最大距离不得超过2个锚索的排距。
⑧必须用钢绞线将树脂送至眼底后，再利用锚杆钻机带动钢绞线搅拌树脂，完成锚索的锚固后，等待30min左右等树脂药卷达到锚固强度后，再进行锚索的张拉和固定，必须张拉至设计预应力值100kN；上紧托盘时，先挂上张拉千斤顶再开泵进行张拉，观测压力表读数，若千斤顶行程不够，应迅速回程，然后继续张拉，直至达到设计预紧力规定要求后再停止张拉，卸下千斤顶，完成张拉工序。
⑨加强锚索预应力值的监测，当预应力降低20～30％时，可进行锚索的二次张拉，以增加锚索的预应力值。 8
⑩对孔口部分的钢绞线可预先涂上一层油脂，以防止钢绞线发生严重锈蚀而影响锚索的预应力值和承载力。
七、 施工质量检测 ①锚杆支护施工质量应及时按设计要求进行检测。检测结果不符合设计要求，应停止施工，进行整改。施工质量不达标的，应及时采取补救措施。 ②采用锚杆拉拔计进行锚杆锚固力检验。锚杆锚固力检验抽样率为3%，每300根顶、帮锚杆抽样一组（共9根）进行检查，不足300根时，按300根进行；同时抽查一组锚索，每组不少于2根。锚杆锚固力不低于杆体屈服力的80%为合格。若被查的3根锚杆只要有1根不合格，再抽样一组（3根），再不符合要求，由矿井有关领导或部门组织调查分析不合格的原因，指导施工单位采取措施进行处理。 ③锚杆安装几何参数检测：锚杆安装几何参数检测内容包括锚杆间距、排距、锚杆安装角度和锚杆外露长度等；锚杆安装几何参数检测范围不小于15m，检测点数不应少于3个；采用钢卷尺测量呈四边形布臵的4根锚杆之间距离；采用半圆仪测量钻孔方位角；采用钢板尺测量测点处一排锚杆外露长度最大值。 ④锚杆预紧力矩检验：锚杆预紧力矩检验抽样率不低于5%，每300根顶、帮锚杆抽样一组（共15根）进行检查，不足300根时，按300根进行；锚杆预紧力矩不低于设计预紧力矩的90%为合格。 ⑤组合构件和网安装质量检验：网与煤巷表面紧贴程度用现场 9
目测法检测，网与煤巷表面贴紧长度不低于70％为合格；网片搭接长度用钢卷尺测量。 ⑥锚索安装质量检测：锚索安装间距、排距、安装角度和锚索外露长度的检测方法和间隔时间，同锚杆监测方法；锚索预紧力的检测用张拉设备进行，锚索预紧力最低值应不小于设计预紧力的90%。 砼和水泥砂浆配合比 1、喷射砼配比合为：水泥:砂=1:2，速凝剂掺量为水泥用量的3~4%，水灰比为0.4～0.5，其强度不低于C20。 水泥：普通硅酸盐水泥，标号为Po425，无过期、受潮结块现象。 砂：坚硬清洁的中粗黄砂，含水率3～6%，含泥量不大于3%。 速凝剂：经国家鉴定合格的产品，无受潮变质现象。 2、浇筑砼配比合为：水泥:砂:石子=1:2:2，水灰比为0.4～0.5，其强度不低于C20。 水泥：普通硅酸盐水泥，标号为Po425，无过期、受潮结块现象。 砂：坚硬清洁的中粗黄砂，含水率3～6%，含泥量不大于3%。 石子：清洁干净，粒度5—10mm。 七、安全技术措施 （一）、施工期间必须有领导双带班，每次接班后开工前先敲帮问顶，对风桥施工处顶帮及支护情况进行四人联合鉴定。负责指挥，协调工作，以确保安全生产。 （二）、该地点属全风压通风，在施工地点处设臵甲烷传感器，并
