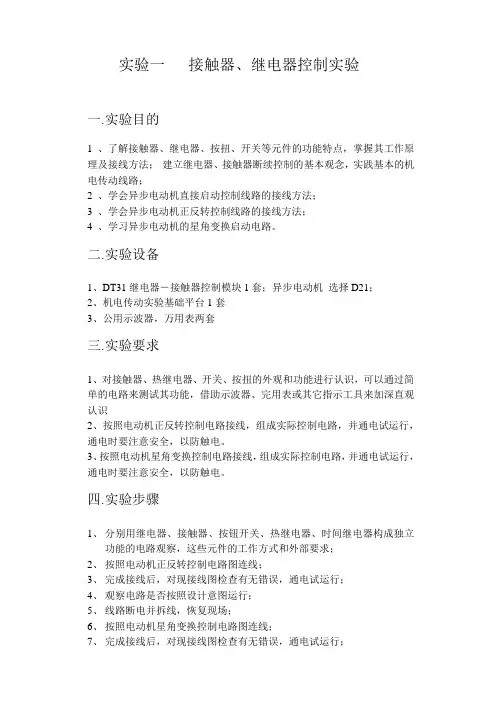

实验一接触器、继电器控制实验一.实验目的1 、了解接触器、继电器、按扭、开关等元件的功能特点，掌握其工作原理及接线方法；建立继电器、接触器断续控制的基本观念，实践基本的机电传动线路；2 、学会异步电动机直接启动控制线路的接线方法；3 、学会异步电动机正反转控制线路的接线方法；4 、学习异步电动机的星角变换启动电路。
二.实验设备1、DT31继电器－接触器控制模块1套；异步电动机选择D21；2、机电传动实验基础平台1套3、公用示波器，万用表两套三.实验要求1、对接触器、热继电器、开关、按扭的外观和功能进行认识，可以通过简单的电路来测试其功能，借助示波器、完用表或其它指示工具来加深直观认识2、按照电动机正反转控制电路接线，组成实际控制电路，并通电试运行，通电时要注意安全，以防触电。
3、按照电动机星角变换控制电路接线，组成实际控制电路，并通电试运行，通电时要注意安全，以防触电。
四.实验步骤1、分别用继电器、接触器、按钮开关、热继电器、时间继电器构成独立功能的电路观察，这些元件的工作方式和外部要求；2、按照电动机正反转控制电路图连线；3、完成接线后，对现接线图检查有无错误，通电试运行；4、观察电路是否按照设计意图运行；5、线路断电并拆线，恢复现场；6、按照电动机星角变换控制电路图连线；7、完成接线后，对现接线图检查有无错误，通电试运行；8、观察是否按照星角接线的设计规则运行，通过电流表观察启动瞬间电流值，比较星形和角形的电流值大小，体会角形电机采用星形启动的意图五.实验原理图1、异步电动机机正反转接线原理图在空载情况下，接通电源，调节三相电源逐渐升压至额定电压，按下正向起动按钮SB3，使电机成正向启动运行，经过一定时间后，按下按钮SB1停机，然后按动反向启动按钮SB2。
观察电机的旋转方向是否发生变化。
注意：在试验过程中，试观察电机的完全静止和残余速度较大的情况下切换旋转方向，其瞬间电流值的差异2、异步电动机星角变换接线原理图在空载情况下，接通电源，调节三相电源逐渐升压至额定电压，按下起动按钮，使电机成Y接法起动，经过一定时间的延时自动切换成△接法正常运行，整个起动过程结束。
