定时器中断控制键盘扫描实验

msp430中断方式实现键盘扫描例程类别：技术文章来源：未知作者：未知关键字：键盘扫描加入日期：2010-5-1// 此示例程序为中断方式，得到键盘的键值，存放在队列keybuff[10]中// 此示例程序没有显示，// 键盘的按键按下引起P1口的中断服务程序,得到键盘的键值,保存到键值队列// 在其他的中断服务程序中通过键值队列中的数据引导程序的流程#include <msp430x14x.h>unsigned char keybuff[10];unsigned char keypoint=0;void delay(int v){while(v!=0)v--;}unsigned char key(void){unsigned char x=0xff;P1DIR=0X0F;P1OUT=0X01; //扫描第一行if((P1IN&0X70)==0X10)x=0;elseif((P1IN&0X70)==0X20)x=1;elseif((P1IN&0X70)==0x40)x=2;else{P1OUT=0X2; //扫描第二行if((P1IN&0X70)==0X10)x=3;elseif((P1IN&0X70)==0X20)x=4;elseif((P1IN&0X70)==0x40)x=5;else{P1OUT=0X4; //扫描第三行if((P1IN&0X70)==0X10)x=6;elseif((P1IN&0X70)==0X20)x=7;elseif((P1IN&0X70)==0x40)x=8;else{P1OUT=8; //扫描第四行if((P1IN&0X70)==0X10)x=9;elseif((P1IN&0X70)==0X20)x=10;elseif((P1IN&0X70)==0x40)x=11;}}}return(x);}unsigned char keyj(void){unsigned char x;P1DIR=0x0f;P1OUT=0x0f; //键盘硬件：P10--P13为行线，最上面一根为P10x=(P1IN&0X70); // P14--P16为列线，最左边一根为P14，列线下拉return(x); // 无按键，返回 0?; 有按键返回非0}interrupt[PORT1_VECTOR] void port1key(void){if(keyj()!=0X00){delay(300) ; //消抖动if(keyj()!=0X0){keybuff[keypoint]=key(); //按键见键值保存到队列keypoint++; //if(keypoint==10)keypoint=0;}}P1OUT=0X0F;P1IFG=0X0; //清除中断标志}void main(void){WDTCTL = WDTPW + WDTHOLD; /* // Stop WDT */ P1DIR=0XF;P1OUT=0XF;P1IES=0X0;P1IE=0X70; //列线上升沿允许P1中断_EINT(); /*/ Enable interrupts */while(1){LPM0;_NOP();}}。

实验八键盘扫描实验一、实验目的1. 掌握中断键盘扫描编程方法。

2. 掌握LED动态显示方法。

二、实验原理及实验内容1. 实验原理无论是单片机控制系统还是单片机测量系统，都需要一个人机对话装置，这种人机对话装置通常采用键盘和显示器。

键盘是单片机应用系统中人机对话常用的输入装置，而显示器是单片机应用系统人机对话中的常用输出装置。

键盘是由若干个按键开关组成，键的多少根据单片机应用系统的用途而定。

键盘由许多键组成，而每个键相当于一个机械开关触点，当键按下时，触点闭合，当键松开时，触点断开。

单片机接收到按键的触点信号后作相应的功能处理。

因此对于单片机系统来说键盘接口信号是输入信号。

单片机的键盘接口分为独立式和矩阵式。

独立式键盘的每个按键都有一个信号线与单片机电路相连，所有按键有一个公共地或公共正端，每个键相互独立互不影响。

如图7-7所示，当按下键1时，无论其它键是否按下，键1的信号线就由1变0；当松开键1时，无论其它键是否按下，键1的信号线就由0变1。

矩阵式键盘的按键触点接于由行、列母线构成的矩阵电路的交叉处，每当一个按键按下时通过该键将相应的行、列母线连通。

若在行、列母线中把行母线逐行置0（一种扫描方式），那么列母线就用来作信号输入线。

矩阵式键盘原理图如图7-8所示。

图7-7 独立式按键原理图图7-8 矩阵式按键原理图针对以上两大类键盘工作方式，单片机又有三种键盘扫描方式：查询方式；定时扫描方式和中断扫描方式。

查询方式是指在程序中用一段专门的扫描和读按键程序不停查询有无按键按下，确定键值。

这种方式电路简单，但需要占用单片机的机器时间。

定时扫描方式是指利用单片机内的定时器来产生定时中断，然后在定时中断的服务程序中扫描，检查有无按键按下，确定键值。

这种方式的电路也比较简单，不占用单片机的机器时间，但需要占用一个定时器，同时定时的时间不能过长，否则可能检测不到相应得按键。

中断扫描方式是指当有键按下时由相应的硬件电路产生中断信号，单片机在中断服务程序中扫描，检查有无按键按下，确定键值。

竭诚为您提供优质文档/双击可除c51定时中断实验报告篇一：51单片机定时器实验报告51单片机定时器实验实验内容：实验内容：（1）编写程序使定时器0或者定时器1工作在方式1，定时50ms触发蜂鸣器。

c语言程序#include#defineuintunsignedint#defineucahrunsignedcharsbitFm=p0^0;voidmain(){TmoD=0x01;Th0=(65535-50000)/256;Th0=(65535-50000)%256;eA=1;//开总中断eT0=1;//开定时器0中断TR0=1;while(1);}voidT0_time()interrupt1{}汇编程序oRg0000hJAmpmAInoRg000bhTh0=(65535-50000)/256;Th0=( 65535-50000)%256;Fm=~Fm;LJmpInT0_InToRg0100hmIAn:seTbeAseTbeT0AJmp$InT0_InT:moVR2,#0FAhmoVR3,#0c8hDJnZR3,$DJnZR2,InT0_InTReTI（2）编写程序使定时器0或者定时器1工作在方式1，定时500ms使两位数码管从00、01、02……98、99每间隔500ms加1显示。

#include#defineuintunsignedint#defineucahrunsignedcharuintnum,num1;sbitFm=p0^7;intshi,ge,a;voiddelay(uint);voidshumaguan();unsignedcharcodetable[]={0xc0,0xf9,0xa4,0xb0,0x99,0 x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};//共阳极数码管0-F编码表voidmain(){TmoD=0x01;Th0=(65535-50000)/256;Th0=(65535-50000)%256;eA=1;//开总中断eT0=1;//开定时器0中断TR0=1;while(1)}voidT0_time()interrupt1{}voidshumaguan(){p3=0x01;p2=table[shi];delay(5);p3=0x02;p2=table[ge];delay(5);Th0=(65535-50000)/256;Th0=(65535-50000)%25 6;num1++;if(num1==10){}num1=0;num++;shi=num/10;ge=n um%10;if(num==100){num=0;}{}shumaguan();voidzuoyi(){}voiddelay(uintx){}（3）编写程序使定时器0或者定时器1工作在方式2，自动重装载模式，定时500ms使两位数码管从00、01、02……98、99每间隔500ms加1显示。

MSP430_按键的定时器扫描//按键的定时器扫描：每1ms进入一次time中断，10ms进行一次按键检测。

#includechar Key_Pressed_Flag=0;//按键标志位char Key_Front=1, Key_Current=1;//上次按键值，本次按键值int Key_Det_1ms_Cnt=0;int main(void){WDTCTL = WDTPW + WDTHOLD; // 关闭看门狗//配置系统时钟DCOCTL = 0;BCSCTL1 = CALBC1_1MHZ; // 设置 DCO为1MDCOCTL = CALDCO_1MHZ;//配置定时器P1DIR |=BIT0; // 2P1.0为输出P1OUT |=BIT0; //初始化CCTL0 = CCIE; // CCR0中断使能CCR0 = 1000; //设置定时器计数值TACTL = TASSEL_2 + MC_1; // SMCLK为定时器时钟，向上计数模式//配置按键P1SEL &= ~(BIT3); // 1设置P1.3为IO口P1DIR &= ~BIT3; // 2设置P1.3为输入P1REN |= BIT3; // 3使能SW2为上下拉 (P1.3)P1OUT |= BIT3; // 4设置SW2为上拉 (P1.3)//配置串口模块P1SEL |= BIT1 + BIT2 ; // 配置引脚P1SEL2|= BIT1 + BIT2 ; // P1.1 = RXD, P1.2=TX UCA0CTL1 |= UCSSEL_2; // 模块时钟选择为SMCLK UCA0BR0 = 104; // 设置波特率UCA0BR1 = 0; // 1MHz/104=9600bpsUCA0MCTL = UCBRS0; // 调整波特率UCA0CTL1 &= ~UCSWRST; // **使能系统复位** IE2 |= UCA0RXIE; // 使能USCI_A0接收中断//使能全局中断_BIS_SR(GIE); // 使能中断while(1){//按键处理if(Key_Pressed_Flag){Key_Pressed_Flag=0;P1OUT ^=BIT0; //位的异或运算：使得输出改变}}}// Timer A0 interrupt service routine#pragma vector=TIMER0_A0_VECTOR__interrupt void Timer_A (void){//基于定时器的按键检测Key_Det_1ms_Cnt++;//计数器if(Key_Det_1ms_Cnt==10){Key_Det_1ms_Cnt=0;//计数器置0，为下一次计数做准备Key_Current=BIT3 & P1IN;if((Key_Current==0)&&(Key_Front>0))Key_Pressed_Flag=1;Key_Front=Key_Current;}}// Echo back RXed character, confirm TX buffer is ready first #pragma vector=USCIAB0RX_VECTOR__interrupt void USCI0RX_ISR(void){while (!(IFG2&UCA0TXIFG)); // 检测发送是否准备好UCA0TXBUF = UCA0RXBUF; // 将接收数据发送给主机}。

实验二按键中断实验一、实验目的了解中断的含义二、实验内容板子加电后，按动板子上K1-K3按键，可控制对应的LED1-LED3的亮灭，该实验学习了外部中断（EXTI）程序的编制及控制流程。

三、实验仪器、设备计算机、开发板、keil软件四、硬件设计在开发板上V6、V7、V8分别与MCU的PB5、PD6、PD3相连，如下图所示键盘部分如下图所示：例程所用到的列扫描线：PC5,PC2,PC3。

例程所用到的行扫描线（EXTI中断线）：PE2。

五、实验要求和步骤开发板上有3个蓝色状态指示灯V6（LED1）,V7（LED2）,V8（LED3），通过对应的按键K1-K3，控制LED的亮灭，将PE2引脚配置为外部中断，当其上出现下降沿时产生一个中断，根据扫描PC5，PC2，PC3来判别是哪个按键按下。

首先我们了解一下什么是外部中断/事件控制器(EXTI)。

外部中断/事件控制器由19个产生事件/中断要求的边沿检测器组成。

每个输入线可以独立地配置输入类型（脉冲或挂起）和对应的触发事件（上升沿或下降沿或者双边沿都触发）。

每个输入线都可以被独立的屏蔽。

挂起寄存器保持着状态线的中断要求。

EXTI控制器的主要特性如下：每个中断/事件都有独立的触发和屏蔽每个中断线都有专用的状态位支持多达19 个中断/事件请求检测脉冲宽度低于APB2 时种宽度的外部信号如要产生中断，中断线必须事先配置好并被激活。

这是根据需要的边沿检测通过设置2个触发寄存器，和在中断屏蔽寄存器的相应位写“1”到来允许中断请求。

当需要的边沿在外部中断线上发生时，将产生一个中断请求，对应的挂起位也随之被置1。

通过写“1”到挂起寄存器，可以清除该中断请求。

为产生事件触发，事件连接线必须事先配置好并被激活。

这是根据需要的边沿检测通过设置2个触发寄存器，和在事件屏蔽寄存器的相应位写“1”到来允许事件请求。

当需要的边沿在事件连线上发生时，将产生一个事件请求脉冲，对应的挂起位不被置1。

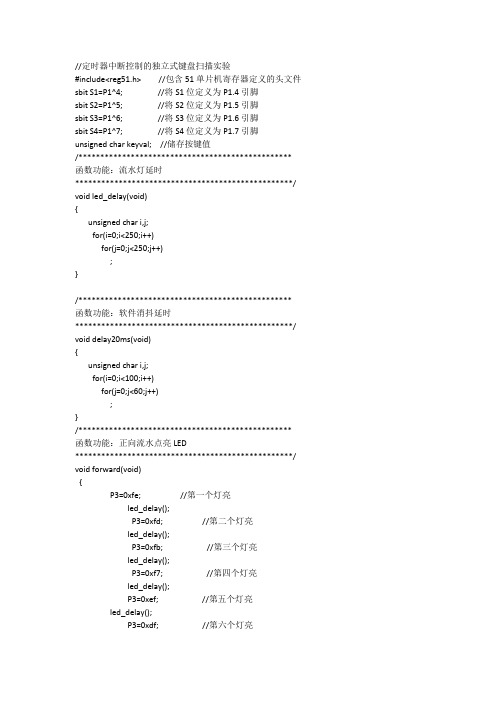

定时器中断控制键盘扫描实验实验电路图如下：本实验用定时器1每1ms扫描一次键盘，要求按下s1键时，p3口的8位LED 正向流水点亮；按下s2键时，p3口的8位LED反向流水点亮；按下s3键时，p3口的8位LED熄灭；按下s4键时，p3口的8位LED闪烁。

实验代码：#include<reg51.h>unsigned char tab[ ]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; //段码表sbit S1=P1^4; //将S1位定义为P1.4引脚sbit S2=P1^5; //将S2位定义为P1.5引脚sbit S3=P1^6; //将S3位定义为P1.6引脚sbit S4=P1^7; //将S4位定义为P1.7引脚unsigned char key=0;/*流水灯延时*/void delay0(){unsigned char i,j;for(i=0;i<250;i++)for(j=0;j<250;j++);}/*软件消抖延时*/void delay1(){unsigned char i,j;for(i=0;i<100;i++)for(j=0;j<100;j++);}/*正转*/void zheng(){int i;for(i=0;i<8;i++){P3=tab[i];delay0();}}/*反转*/void fan(){int i;for(i=7;i>=0;i--){P3=tab[i];delay0();}}/*关闭*/void close(){P3=0xff;}/*闪烁*/void shan(){P3=0xff;delay0();P3=0x00;delay0();}void main(){TMOD=0x10; //定时器1工作与状态1 EA=1; //开总中断ET1=1; //开定时器1中断TH1=(65536-1000)/256; //每1毫秒扫描一次TL1=(65536-1000)%256;TR1=1; //启动定时器1while(1){switch(key){case 1: zheng();break;case 2: fan();break;case 3: close();break;case 4: shan();break;}}}void int1() interrupt 3 using 0{P1=0xf0;TR1=0;if((P1&0xf0)!=0xf0) //判断是否有按键按下{delay1(); //用软件延时消抖if((P1&0xf0)!=0xf0) //再判断{if(S1==0)key=1;if(S2==0)key=2;if(S3==0)key=3;if(S4==0)key=4;}}TH1=(65536-1000)/256;TL1=(65536-1000)%256;TR1=1;}。
