单片机中断实验报告

实验三定时器中断实验一、实验目的1、掌握51单片机定时器基本知识；2、掌握定时器的基本编程方法；3、学会使用定时器中断。

二、实验内容1、利用定时器设计一个秒表，计数范围为0—59，并在数码管实时显示。

三、实验设备PC 机一台、单片机实验箱主要器件：AT89C52、7SEG-BCD、四、实验步骤1、使用Proteus设计仿真原理图；2、使用Keil设计程序；3、联合调试仿真。

五、实验流程图六、实验程序与结果#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit F=P2^1;void timer1_init(){TMOD=0x10;//将定时器1设置为工作方式1TH1=(65536-6000)/256;//定时器每加一时间为1/fsoc，定时时间为1/500//(1/500)s/(1/3000000)s=6000TL1=(65536-6000)%256;//fsoc=3000000，所以装入16位定时器中值为65536-6000 EA=1;ET1=1;TR1=1;}void main(){timer1_init();while(1);}void timer1() interrupt 3{TH1=(65536-6000)/256;//每次进入中断，重装初值TL1=(65536-6000)%256;F=~F;//每次进入中断P1.1口取反}#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit F=P2^1;void timer0_init(){TMOD=0x01;//将定时器0设置为工作方式1TH0=(65536-83)/256;//定时器每加一时间为1/fsoc，定时时间为2Khz,既500us//500us/6us=83.3333TL0=(65536-83)%256;//fsoc=6000000，所以装入16位定时器中值为65536-83EA=1;ET0=1;TR0=1;}void main(){timer0_init();while(1);}void timer0() interrupt 1{TH0=(65536-83)/256;//每次进入中断，重装初值TL0=(65536-83)%256;F=~F;//每次进入中断P1.1口取反，表示定时时间到}#include<reg51.h> // 包含51单片机寄存器定义的头文件#define seg_data P1#define seg_data2 P3#define uint unsigned intsbit D1=P2^0; //将D1位定义为P2.0引脚uint counter=0;unsigned int unit=0,decade=0,avs=0;//time=0;/************************************************************** 函数功能：主函数**************************************************************/ void main(void){uint time,time1,temp1,temp2,temp3;seg_data=0;seg_data2=0;TMOD=0x11; //使用定时器T0的模式2TH0=0xFC; //定时器T0的高8位赋初值 1000-500TL0=0x18; //定时器T0的低8位赋初值TH1=(65536-50000)/256; //定时器T1的高8位赋初值TL1=(65536-50000)%256; //定时器T1的低8位赋初值EA=1; //开总中断ET0=1; //定时器T0中断允许ET1=1;TR0=1; //启动定时器T0TR1=1;while(1)//无限循环等待中断{temp1=(decade&0x0F)<<4;temp2=unit&0x0F;time=temp2|temp1;seg_data=time;temp3=avs&0x0F;time1=temp3;seg_data2=time1;}}{D1=~D1; //按位取反操作，将P2.0引脚输出电平取反TH0=0xFF; //定时器T0的高8位赋初值 1000-500TL0=0x06; //定时器T0的低8位赋初值}void Time1(void) interrupt 3{counter++;if(counter>19){unit++;counter=0;}if(unit>9){decade++;unit=0;}if(decade>5){avs++;decade=0;}if(avs>9){avs=0;}TH1=(65536-50000)/256; //定时器T1的高8位赋初值TL1=(65536-50000)%256; //定时器T1的低8位赋初值TF1=0;}七、实验心得通过本次课程设计使我感受到它是一门综合性、实践性较强的课程，使我体会到要想综合运用所学的理论知识，提高我的设计能力，必须增加实际操作的环节。

南昌大学实验报告学生姓名：学号：专业班级：实验类型：⃞验证⃞综合■设计⃞创新实验日期：2018.05.29 实验成绩：实验四外中断实验（一）实验目的1.掌握单片机外部中断原理；2.掌握数码管动态显示原理。

（二）设计要求1.使用外部中断0和外部中断1；2.在动态数码管上显示中断0次数，中断1用作次数清0，数码管采用74HC595驱动。

（三）实验原理1.中断所谓中断是指程序执行过程中，允许外部或内部时间通过硬件打断程序的执行，使其转向为处理外部或内部事件的中断服务程序中去，完成中断服务程序后，CPU返回继续执行被打断的程序。

如下图所示，一个完整的中断过程包括四个步骤：中断请求、中断响应、中断服务与中断返回。

当中断请求源发出中断请求时，如果中断请求被允许的话，单片机暂时中止当前正在执行的主程序，转到中断处理程序处理中断服务请求。

中断服务请求处理完后，再回到原来被中止的程序之处（断电），继续执行被中断的主程序。

如果单片机没有终端系统，单片机的大量时间可能会浪费在是否有服务请求发生的查询操作上，即不论是否有服务请求发生，都必须去查询。

因此，采用中断技术大大地提高了单片机的工作效率和2.IAP15W4K58S4单片机的中断请求IAP15W4K58S4单片机的中断系统有21个中断请求源，2个优先级，可实现二级中断服务嵌套。

由IE、IE2、INT_CLKO等特殊功能寄存器控制CPU是否相应中断请求；由中断优先级高存器IP、IP2安排各中断源的优先级；同优先级内2个以中断同时提出中断请求时，由内部的查询逻辑确定其响应次序。

中断请求源中的外部中断0（INT0）和外部中断1（INT1）详述如下：(1)外部中断0(INT0)：中断请求信号由P3.2引脚输入。

通过IT0来设置中断请求的触发方式。

当IT0为“1”时，外部中断0为下降沿触发；当IT0为“0”时，无论是上升沿还是下降沿，都会引发外部中断0。

一旦输入信号有效，则置位IE0标志，向CPU申请中断。

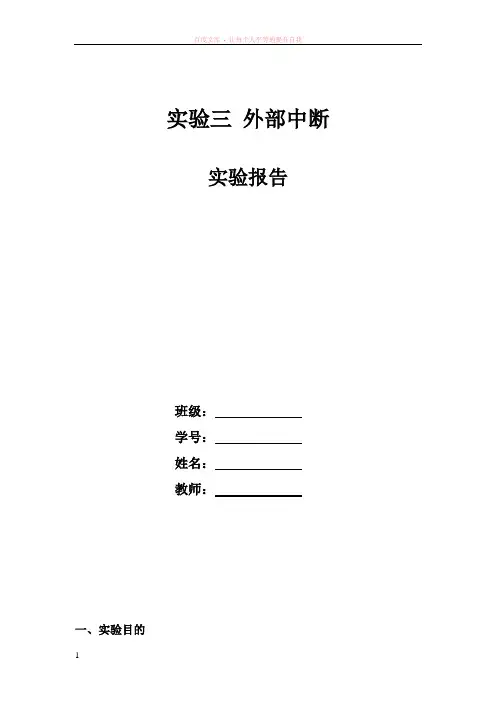

实验三外部中断实验报告班级：学号：姓名：教师：一、实验目的1、掌握单片机外部中断的原理及过程。

2、掌握单片机外部中断程序的设计方法。

3、掌握单片机外部中断时中断方式的选择方法。

二、实验内容如下图所示，P3.2设为输入，P2设为输出位，连有8个发光二极管D1~D8。

每当发生外部中断时,发光二极管以向下流水灯的方式点亮。

分别选择边沿触发外部中断放是和电平触发外部中断方式两种。

三、编程提示1、P3口是8位准双向口，具有双重功能：第一功能和P1口一样，作为输入输出口，也有字节操作和位操作两种方式，每一位可分别定义为输入或输出；第二功能定义如下：P3.0 RXD 串行输入口P3.1 TXD 串行输出口P3.2 INT0 外部中断0请求输入线P3.3 INT1 外部中断1请求输入线P3.4 T0定时器/计数器T0外部计数器脉冲输入线P3.5 T1定时器/计数器T1外部计数器脉冲输入线P3.6 WR外部数据存贮器写脉冲输出线P3.7 RD外部数据存贮器读脉冲输出线2、各中断服务程序入口地址：外部中断0 03H定时器/计数器T1溢出中断0BH外部中断1 13H定时器/计数器1BH串行口中断23H3、外部中断的产生条件中断允许寄存器IE：EA ES ET1 EX1 ET0 EX0（1）外部中断源允许中断（中断0：EX0=1；中断1：EX1=1）。

（2）CPU开中断（EA=1）。

（3）外部中断方式CPU发出中断申请。

4、外部中断方式的选择控制TCON：TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0IT0是选择文字则外部中断0请求（INT0）边沿触发方式或电平触发方式的控制位。

前一方式IT0=1，后一方式IT0=0。

IT1是选择外部中断1请求（INT1）为边沿触发方式或电平触发方式的控制位。

前一方式IT1=1，后一方式IT1=0。

当8031复位后，TCON被清0。

5、外部中断电路负脉冲作为中断请求信号时，为了保证中断的唯一性，必须加上消除开关抖动的电路或者去抖动延时程序，保证每次只产生单脉冲，构成边沿触发方式外部中断电路。

一、实验背景随着电子技术的飞速发展，单片机因其体积小、成本低、功能强大等优点，在各个领域得到了广泛应用。

中断技术是单片机设计中非常重要的一部分，它允许单片机在执行程序的过程中，能够及时响应外部事件，从而提高系统的实时性和效率。

本实训旨在通过实验，加深对单片机中断系统的理解，掌握中断系统的使用方法，并学会在实际应用中灵活运用中断技术。

二、实验目的1. 熟悉单片机中断系统的基本概念和原理。

2. 掌握中断源、中断优先级、中断服务程序等基本概念。

3. 学会使用单片机的中断系统实现实时响应外部事件。

4. 培养动手实践能力和问题解决能力。

三、实验器材1. 单片机实验板2. 示波器3. 电源4. 连接线5. 逻辑分析仪（可选）四、实验内容1. 实验一：外部中断实验（1）实验目的：验证外部中断功能，实现按键控制LED灯的点亮和熄灭。

（2）实验步骤：a. 将外部中断0（INT0）引脚连接到按键，按键按下时产生低电平信号。

b. 编写中断服务程序，实现按键按下时点亮LED灯，按键释放时熄灭LED灯。

c. 编译程序，下载到单片机实验板上。

d. 测试实验效果，观察LED灯的点亮和熄灭情况。

2. 实验二：定时器中断实验（1）实验目的：验证定时器中断功能，实现LED灯的定时闪烁。

（2）实验步骤：a. 配置定时器T0为模式1，设置定时器初值，使定时器溢出时间为1秒。

b. 开启定时器中断，编写定时器中断服务程序，实现LED灯的定时闪烁。

c. 编译程序，下载到单片机实验板上。

d. 测试实验效果，观察LED灯的闪烁情况。

3. 实验三：中断嵌套实验（1）实验目的：验证中断嵌套功能，实现定时器中断和外部中断的嵌套。

（2）实验步骤：a. 配置定时器T0为模式1，设置定时器初值，使定时器溢出时间为1秒。

b. 开启定时器中断和外部中断，设置中断优先级。

c. 编写定时器中断服务程序和外部中断服务程序，实现中断嵌套。

d. 编译程序，下载到单片机实验板上。

一、实训目的1. 理解单片机外部中断的概念和作用。

2. 掌握单片机外部中断的配置方法。

3. 学会编写外部中断服务程序。

4. 通过实际操作，提高单片机编程和调试能力。

二、实训内容1. 单片机外部中断原理2. 单片机外部中断配置3. 外部中断服务程序编写4. 实验验证与调试三、实训环境1. 单片机开发板：选用STC89C52单片机。

2. 仿真软件：Proteus。

3. 实验工具：示波器、电源、连接线等。

四、实训步骤1. 理解单片机外部中断原理外部中断是单片机中断系统中的一种，用于响应外部事件。

当外部事件发生时，单片机会暂停当前程序，转去执行外部中断服务程序。

外部中断有多个中断源，如INT0、INT1等。

2. 单片机外部中断配置（1）设置外部中断触发方式：根据需要选择上升沿触发、下降沿触发或双边沿触发。

（2）设置外部中断优先级：根据实际需求设置中断优先级。

（3）设置外部中断使能：通过设置IE寄存器使能外部中断。

3. 外部中断服务程序编写编写外部中断服务程序，用于处理外部中断事件。

在服务程序中，完成相关处理逻辑，如记录外部事件发生次数、控制LED灯闪烁等。

4. 实验验证与调试（1）搭建实验电路：将单片机开发板与外部设备（如按钮）连接，设置好外部中断配置。

（2）在Proteus中搭建仿真电路，编写代码。

（3）下载代码到单片机开发板，观察实验现象。

（4）根据实验现象，调试程序，确保外部中断功能正常。

五、实验结果与分析1. 实验现象：按下外部按钮，单片机进入外部中断服务程序，控制LED灯闪烁。

2. 分析：通过设置外部中断触发方式、优先级和使能，成功实现外部中断功能。

在服务程序中，完成相关处理逻辑，达到预期效果。

六、实训总结1. 通过本次实训，掌握了单片机外部中断的配置方法，学会了编写外部中断服务程序。

2. 熟悉了外部中断在实际应用中的重要作用，提高了单片机编程和调试能力。

3. 在实训过程中，遇到了一些问题，如外部中断响应不及时、LED灯闪烁不稳定等。

单片机原理中断实验一、实验前准备1. 实验目的：本实验旨在通过学习和实践，掌握单片机原理中断的基本概念和工作原理，并能灵活运用中断技术解决实际问题。

2. 实验器材：- STC89C52单片机开发板- LED灯- 电阻、电容等基本电子元器件- 连接线3. 实验原理：单片机原理中断实验是通过将外部事件（如按键按下、定时器溢出等）与单片机的中断系统相连，实现对外部事件的即时响应和处理。

单片机的中断系统可以在常规程序运行的过程中接收和响应中断请求，提高系统的实时性和可靠性。

4. 实验步骤：- 首先，将开发板上的LED灯与单片机相连。

- 将外部事件（例如，按键）与单片机的中断引脚相连。

- 对中断相关的寄存器进行初始化设置。

- 编写相应的中断服务程序。

- 在主程序中编写相应的处理代码。

二、实验过程以按键中断为例，以下为实验过程的详细步骤：1. 硬件连接：将按键连接到单片机的外部中断引脚上，同时将LED灯连接到单片机的IO口上，以实现按键按下时LED灯的亮灭。

2. 寄存器设置：通过编程设置单片机的寄存器，使其能够正确地接收和响应外部中断请求。

具体的设置包括中断使能、中断触发方式、中断优先级等。

3. 中断服务程序编写：根据实际需求，编写相应的中断服务程序。

在按键中断的情况下，可以编写一个简单的中断服务程序，通过判断按键的状态来控制LED灯的亮灭。

4. 主程序编写：在主程序中，编写相应的处理代码。

在按键中断的情况下，可以编写一个循环程序，不断检测按键的状态，并根据按键状态控制LED灯的亮灭。

三、实验结果经过实验验证，成功利用中断技术实现了按键按下时LED灯的亮灭，实现了对外部事件（按键）的即时响应和处理。

实验结果表明单片机中断技术在提高系统的实时性和可靠性方面具有重要作用。

四、实验总结通过本次实验，我对单片机原理中断有了更深入的了解。

掌握了中断系统的基本原理和工作方式，并成功运用中断技术解决实际问题。

在今后的学习和实践中，我将进一步熟悉和应用中断技术，不断提高自己的技术水平。

单片机的中断实验报告单片机的中断实验报告引言：单片机是现代电子技术中的一种重要组成部分，广泛应用于各种电子设备中。

中断是单片机中的一种重要功能，能够提高系统的响应速度和实时性。

本实验旨在通过对单片机的中断功能进行实验，深入了解中断的原理和应用。

一、实验目的本实验旨在通过对单片机的中断功能进行实验，掌握中断的原理和应用，提高对单片机的理解和应用能力。

二、实验器材和材料1. 单片机开发板2. 电脑3. USB数据线4. LED灯5. 电阻、电容等元件三、实验原理中断是单片机中的一种重要功能，当某个事件发生时，单片机可以立即中断当前程序的执行，转而执行中断服务程序，处理该事件。

中断可以分为外部中断和内部中断两种类型。

外部中断由外部设备触发，如按键、传感器等；内部中断由单片机内部的某个模块触发，如定时器溢出、串口接收等。

四、实验步骤1. 连接单片机开发板和电脑，并通过USB数据线进行通信。

2. 在开发环境中编写中断服务程序，实现对外部中断的响应。

3. 将LED灯连接到开发板的某个IO口，并设置为输入模式。

4. 在主程序中配置外部中断的触发条件和中断服务程序。

5. 运行程序，触发外部中断，观察LED灯的亮灭情况。

五、实验结果与分析经过实验，我们成功实现了对外部中断的响应，并观察到LED灯在中断触发时的亮灭情况。

通过实验结果的分析，我们可以得出以下结论：1. 外部中断可以有效地提高系统的响应速度和实时性，特别适用于需要及时处理外部事件的应用场景。

2. 中断服务程序的编写和配置是实现中断功能的关键，需要充分理解中断的原理和编程方法。

3. 在实际应用中，需要根据具体的需求和硬件条件来选择合适的中断触发条件和中断服务程序。

六、实验总结通过本次实验，我们深入了解了单片机的中断功能，并通过实际操作掌握了中断的原理和应用方法。

中断作为一种重要的系统功能，可以提高系统的响应速度和实时性，广泛应用于各种电子设备中。

在今后的学习和工作中，我们将进一步探索中断的应用领域，并不断提高自己的单片机编程能力。

单片机外部中断实验报告实验目的：1、理解单片机外部中断的原理和用途；2、掌握单片机外部中断的配置和使用方法。

实验器材：1、STC15W408AS单片机开发板；2、简单的电路连接器；3、按钮开关。

实验原理：单片机外部中断是通过外部硬件信号触发单片机的中断请求，在单片机运行过程中，当外部信号满足特定条件时，会触发中断，并暂停当前的运行程序，转而执行中断服务程序。

通过外部中断，可以实现对外部事件的实时处理。

实验步骤：1、将按钮开关与单片机开发板连接，将按钮开关的一端与单片机的INT0引脚连接，另一端与GND连接。

2、在开发板上连接好电源并供电。

3、打开Keil软件，新建一个工程，并选择合适的单片机型号。

4、配置单片机的外部中断功能，设置INT0引脚为中断输入。

5、编写中断服务程序，当INT0引脚检测到边沿信号时，执行中断服务程序，并在其中加入相应的处理代码。

6、编写主程序，配置相关的引脚和寄存器，使单片机进入中断模式，接受外部中断信号，并执行中断服务程序。

7、下载程序到单片机开发板上，运行程序。

8、按下按钮开关，触发外部中断，并查看实验结果。

实验结果：当按下按钮开关时，实时触发外部中断，单片机停止当前程序的运行，进入中断模式，并执行中断服务程序中的相应代码。

实验总结：通过这次实验，我对单片机的外部中断有了更深入的理解，并学会了如何使用外部中断实现对外部事件的及时处理。

外部中断广泛应用于各种实时系统和设备中，具有很大的实用价值。

在以后的学习和实践中，我会进一步掌握和应用单片机的外部中断功能。

第1篇一、实验目的1. 理解中断的概念和作用。

2. 掌握单片机中断系统的基本原理和配置方法。

3. 学会编写中断服务程序，实现外部中断和定时器中断的应用。

4. 通过实验加深对中断系统在实际应用中的理解。

二、实验原理中断是计算机系统中一种重要的机制，它允许CPU在执行程序过程中，响应某些外部或内部事件，从而暂停当前程序的执行，转而处理这些事件。

单片机的中断系统主要包括外部中断和定时器中断两种类型。

三、实验环境1. 单片机：80C512. 开发环境：Keil for 80513. 仿真软件：Proteus4. 实验电路：外部按钮电路、LED灯电路、定时器电路四、实验内容1. 外部中断实验（1）实验目的：学习外部中断的工作原理，掌握外部中断的配置和编程方法。

（2）实验步骤：a. 创建80C51固件项目，并在Keil中编写程序。

b. 配置外部中断源，设置中断优先级。

c. 编写外部中断服务程序，实现LED灯的闪烁。

d. 在Proteus中搭建实验电路，并进行仿真测试。

（3）实验结果：当按下按钮时，LED灯闪烁，松开按钮后LED灯熄灭。

2. 定时器中断实验（1）实验目的：学习定时器中断的工作原理，掌握定时器中断的配置和编程方法。

（2）实验步骤：a. 创建80C51固件项目，并在Keil中编写程序。

b. 配置定时器工作模式，设置定时时间。

c. 编写定时器中断服务程序，实现LED灯的闪烁。

d. 在Proteus中搭建实验电路，并进行仿真测试。

（3）实验结果：定时器中断触发后，LED灯闪烁，达到设定时间后停止闪烁。

五、实验分析1. 外部中断实验分析通过外部中断实验，我们了解了外部中断的工作原理和配置方法。

在实验中，我们设置了外部中断源，并编写了中断服务程序，实现了LED灯的闪烁。

这表明外部中断可以有效地响应外部事件，并执行相应的操作。

2. 定时器中断实验分析通过定时器中断实验，我们掌握了定时器中断的配置和编程方法。

实验三中断实验一、实验内容1．当单片机的INT0端出现负脉冲时，进入相应的中断服务程序，P1口做输出口，接8只发光二极管，通过程序控制发光二极管依次点亮。

2．选择外部中断0（P3.2）接按键INTO到地，按下出现负脉冲时，进入相应的中断服务程序，在中断服务程序中，数码管显示加1，在0-9之间循环。

二、实验目的1、学习外部中断技术的基本使用方法。

2、学习中断处理程序的编程方法。

三、实验原理（中断原理部分参考教材填写）本实验中断处理程序的应用，最主要的地方是如何保护进入中断前的状态，使得中断程序执行完毕后能回到交通灯中断前的状态。

要保护的地方，除了累加器ACC、标志寄存器PSW外，还要注意。

一是主程序中的延时程序和中断处理程序中的延时程序不能混用，本实验中，主程序延时用的寄存器和中断延时用的寄存器应不相同。

四、实验电路（参考学习板说明书Page11)五、接线方式（参考学习板说明书Page11)P1口接发光二极管的L1—L8；单脉冲输出端“”接INI0，即接89C51的P3.2管脚。

六、参考程序程序一、ORG 0030Htmpdate: DB 01H,02H,04H,08H,10H,20H,40H,80H /*定义常量做为输出*/ORG 0000HLJMP MAINORG 0003HLJMP INTMAIN: SETB EA /*首先开启总中断*/SETB EX0 /*开启外部中断0 */SETB IT0 /* 设置成下降沿触发方式*/MOV R7,#8MOV DPTR,#TMPDATEL0: SJMP L0 //等待中断INT: DJNZ R7,L1 /*外部中断0 每按一次主板上的"INT0"键，中断响应，调用该函数，我们从P1口输出点亮发光二极管*/MOV R7,#8L1: MOV A,R7MOVC A,@A+DPTRCPL AMOV P1,ARETIEND程序二、/***************************************************************功能:按下按键，数码管加1,用中断的方法作者:txl时间:2009-04版本:V1.0***************************************************************/#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit wei1=P2^0;sbit key1=P3^2;uchar code table[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0x88,0x83,0xC6,0xA1,0x86,0x8E};//共阳数码管码表//全局变量uchar num;//函数声明void delay(uint z);void led_show(uchar temp);void main(){num=0;// IT0=1; //中断以下降沿方式触发IT0=0; //中断以低电平方式触发EX0=1; //允许外部中断0中断EA=1; //总中断开wei1=0;while(1){led_show(num); //显示}}/*************************************************************** 功能:外部中断0入口***************************************************************/ void EX0_Int() interrupt 0{EX0 = 0; //关中断num++;if(num==10)num=0;while(!key1);//消除抖动delay(5);while(!key1);// for(;!key1;); //等待放开EX0 = 1; //开中断}void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void led_show(uchar temp){P0=table[temp];delay(5);}扩展程序三、#include <AT89X52.H> //包含头文件sbit led=P1^0;#define shuma P0 //数码管数据口sbit LED_0=P2^0; //定义数码管4个控制位sbit LED_1=P2^1;sbit LED_2=P2^2;sbit LED_3=P2^3;unsigned char m;unsigned int code ton[7];void display(unsigned char d1,unsigned char d2,unsigned char d3,unsigned char d4);/*=====0-9=====A-G=====*/unsigned char a[16]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};//共阳极数码管的段码0 1 2 3 4 5 6 7 8 9 A B C D E F//定时初值计算方法：以5ms为例，5ms=5000us,0xffff-5000/1.085即为TH和TL的值void int1() interrupt 3 //T1中断，时间是5ms{TR1=0; //关中断TH1=0xed; //装定时器初值实现5ms定时TL1=0xff;ET1=1; //开中断TR1=1;display(1,2,3,4); //在中断里显示数字}void main( void ){m=1;TMOD=0x10; //设置为T1定时器TH1=0xed; //装定时器初值TL1=0xff;TR1=1; //开中断ET1=1;EA=1;while(1){}}void display(unsigned char d1,unsigned char d2,unsigned char d3,unsigned char d4) {if(m==1) //每进入一次中断显示1位，用变量m作为显示位标识{LED_0=0; //使能该数码管控制位LED_1=LED_2=LED_3=1; //其他控制位无效shuma=a[d1]; //按照数据点亮该数码管}if(m==2) //第二次中断显示第二位{LED_1=0;LED_0=LED_2=LED_3=1;shuma=a[d2];}if(m==3) //第三次中断显示第三位{LED_2=0;LED_1=LED_0=LED_3=1;shuma=a[d3];}if(m==4) //第四次中断显示第四位{LED_3=0;LED_1=LED_2=LED_0=1;shuma=a[d4];}m++; //数码管位循环扫描if(m>=5) //如果4次中断显示完成，则回到第一重新显示m=1;}。

单片机实验报告中断单片机实验报告：中断引言：单片机是一种集成电路，具有微处理器、存储器和输入输出接口等功能。

在嵌入式系统中，单片机常常被用于控制和管理各种设备。

而中断是单片机中一种重要的机制，它可以在特定条件下打断程序的正常执行，执行一段特定的代码，然后返回到原来的程序中。

本文将介绍中断的概念、分类以及在单片机实验中的应用。

一、中断的概念中断是一种硬件或软件生成的信号，用于打断正在执行的程序。

当中断信号发生时，单片机会立即停止当前的任务，转而执行中断服务程序。

中断可以提高程序的响应速度和效率，使单片机能够及时处理紧急事件。

二、中断的分类中断可以分为外部中断和内部中断两种类型。

1. 外部中断外部中断是由外部设备产生的中断信号。

当外部设备需要单片机的处理时，会发送中断请求信号。

单片机在接收到中断请求后，会立即停止当前任务，转而执行与中断相关的程序。

外部中断常用于处理外部设备的输入信号，如按键、传感器等。

2. 内部中断内部中断是由单片机内部产生的中断信号。

内部中断通常由单片机的一些特定事件触发，如定时器溢出、串口接收完成等。

内部中断常用于周期性的任务处理和数据通信等。

三、中断的实验应用在单片机实验中，中断被广泛应用于各种场景，下面将介绍两个实验应用的例子。

1. 外部中断实验假设我们需要设计一个按键控制LED灯的实验。

当按下按键时，LED灯亮起；当松开按键时，LED灯熄灭。

这个实验可以使用外部中断来实现。

首先，我们需要将按键连接到单片机的外部中断引脚。

当按键按下时，外部中断引脚会产生一个中断请求信号。

单片机接收到中断请求后，会执行相应的中断服务程序。

在中断服务程序中，我们可以控制LED灯的亮灭。

通过这个实验，我们可以学习到如何使用外部中断来处理外部设备的输入信号，并且了解到中断的响应速度和效率优势。

2. 内部中断实验假设我们需要设计一个定时器实验，要求每隔一段时间点亮一次LED灯。

这个实验可以使用内部中断来实现。

一、实验目的1. 理解单片机中断的基本概念和工作原理。

2. 掌握单片机中断系统的初始化方法。

3. 学会编写中断服务程序，实现特定功能。

4. 熟悉中断优先级设置及其对系统性能的影响。

二、实验设备1. 单片机实验板：STC89C52单片机实验板2. 串口下载线：USB转串口下载线3. 电脑：一台运行Windows操作系统的电脑4. 软件工具：Keil uVision4集成开发环境三、实验原理单片机中断系统是单片机的重要组成部分，它允许单片机在执行主程序时，响应外部或内部事件的中断请求，暂停主程序执行，转而执行相应的中断服务程序。

中断系统由硬件和软件两部分组成。

1. 硬件部分：包括中断源（如定时器、外部中断等）、中断控制器、优先级寄存器、中断服务寄存器等。

2. 软件部分：包括中断初始化程序、中断服务程序等。

四、实验步骤1. 创建项目：在Keil uVision4中创建一个新项目，选择STC89C52单片机作为目标芯片。

2. 设计电路：根据实验要求，绘制电路原理图，连接单片机实验板上的相关元器件。

3. 编写程序：编写C语言程序，实现以下功能：（1）初始化单片机中断系统，包括设置中断优先级、启用中断等；（2）编写中断服务程序，处理中断请求；（3）编写主程序，实现特定功能。

4. 编译程序：将编写好的程序编译成hex文件。

5. 烧录程序：将编译好的hex文件烧录到单片机实验板中。

6. 运行实验：观察实验现象，验证程序功能。

五、实验内容1. 实验一：外部中断实验（1）功能：当外部中断0（INT0）或外部中断1（INT1）有信号输入时，触发对应的中断服务程序，使LED灯闪烁。

（2）步骤：a. 初始化外部中断0和外部中断1，设置中断优先级；b. 编写外部中断0和外部中断1的中断服务程序；c. 编写主程序，实现LED灯闪烁。

2. 实验二：定时器中断实验（1）功能：定时器0每隔1秒产生一次中断，触发中断服务程序，使LED灯闪烁。

一、实验目的1. 理解单片机外部中断的概念和工作原理。

2. 掌握MCS-51单片机外部中断的编程方法。

3. 通过实验验证外部中断在实际应用中的效果。

二、实验环境1. 实验设备：MCS-51单片机实验板、按键、LED灯、面包板、连接线等。

2. 开发环境：Keil uVision5软件。

三、实验原理外部中断是单片机的一个重要功能，用于响应外部事件。

当外部事件发生时，CPU可以暂停当前程序，转而执行中断服务程序，处理外部事件。

MCS-51单片机有两个外部中断源，即INT0和INT1。

四、实验内容1. 硬件连接将按键连接到单片机的INT0或INT1引脚，LED灯连接到单片机的某个I/O口。

具体连接方式如下：- 将按键的一端连接到单片机的INT0或INT1引脚，另一端连接到地。

- 将LED灯的正极连接到单片机的某个I/O口，负极连接到地。

2. 程序设计（1）初始化单片机```cvoid main() {EA = 1; // 开启总中断EX0 = 1; // 开启INT0中断IT0 = 1; // 设置INT0为下降沿触发P1 = 0xFF; // 初始化P1口为高电平，关闭LED灯 while(1) {// 主循环}}```（2）编写中断服务程序```cvoid ext0_isr() interrupt 0 {P1 = 0x00; // 点亮LED灯delay(500); // 延时0.5秒P1 = 0xFF; // 熄灭LED灯}```（3）编写延时函数```cvoid delay(unsigned int ms) {unsigned int i, j;for(i = 0; i < ms; i++)for(j = 0; j < 123; j++);}```3. 实验步骤1. 编写程序，并使用Keil uVision5软件进行编译和烧录。

2. 将程序烧录到单片机中，并连接好硬件电路。

3. 按下按键，观察LED灯是否闪烁。

单片机中断实验报告单片机中断实验报告引言：单片机是一种集成电路，具有微处理器、存储器和各种输入输出设备等功能模块。

中断是单片机中的一种重要机制，它可以使单片机在执行某个任务时，暂停当前操作，转而执行其他紧急任务。

本次实验旨在深入了解单片机中断的原理和应用，以及如何在程序中实现中断功能。

一、实验目的本次实验的目的是通过编写程序，实现单片机中断功能，并验证中断的正确性和可靠性。

具体而言，我们将使用单片机的外部中断和定时器中断功能，分别实现按键中断和定时中断。

二、实验器材1. 单片机开发板2. 按键模块3. 七段数码管模块4. 电源模块5. 连接线等三、实验原理1. 外部中断外部中断是通过外部中断引脚与外部电路连接来实现的。

当外部电路触发中断条件时，单片机将暂停当前操作，转而执行中断服务程序。

在本实验中，我们将按键模块连接到外部中断引脚，当按下按键时，触发外部中断，实现按键中断功能。

2. 定时器中断定时器中断是通过定时器模块来实现的。

定时器可以按照设定的时间间隔产生中断请求信号，从而实现定时中断功能。

在本实验中，我们将使用定时器模块来实现每隔一段时间触发一次中断，实现定时中断功能。

四、实验步骤1. 连接电路将按键模块的输出引脚连接到单片机的外部中断引脚，将七段数码管模块连接到单片机的IO口。

接通电源，确保电路连接正确。

2. 编写程序使用C语言编写程序，首先需要初始化单片机的中断向量表和相关寄存器。

然后编写中断服务程序，根据实验要求实现按键中断和定时中断功能。

最后，在主程序中设置中断使能位，使得中断能够正常触发。

3. 烧录程序使用烧录器将编写好的程序烧录到单片机中。

4. 实验验证按下按键，观察七段数码管的显示是否按照预期变化。

等待一段时间，观察定时中断是否按照设定的时间间隔触发。

五、实验结果与分析经过实验验证，按键中断和定时中断功能均能够正常运行。

按下按键时，七段数码管的显示会按照预期变化，定时中断也能够按照设定的时间间隔触发。

中断及其优先级实验一、实验目的1. 了解C51单片机中断以及中断优先级概念。

2. 掌握利用单片机中断编写相应的单片机程序。

二、实验内容通过AT89C52的两个外部中断源INT0和INT1实现中断，并分别为这两个外部中断设置不同的中断优先级，观察中断优先级的效果。

预测实验结果：1. 如果外部中断没有被触发，数码管会从0到9往复循环显示。

2. 如果外部中断源INT0被触发，数码管会显示0，持续大约2秒。

如果外部中断源INT1被触发，数码管会显示8，大约持续6秒。

3. 如果外部中断源INT1先被触发，数码管会显示8；此时，如果外部中断源INT0被触发，数码管会显示0。

4. 如果外部中断源INT0先被触发，数码管会显示0；此时，如果外部中断源INT1被触发，数码管不会显示8，保持显示0。

三、实验原理1. 中断的开放与屏蔽：AT89C52单片机的中断源有六个，其中，实验中使用的是两个外部中断源。

只有在开中断的情况下，CPU才能响应中断源的中断请求。

中断的开放与屏蔽是通过中断允许寄存器实现的，中断允许寄存器（IE）的各位含义为：如果要开放外部的中断源INT0和INT1，即要把EA，EX0和EX1置1，即把IE赋值0x852. 中断的优先级：AT89C52的中断优先级通过中断优先级寄存器（IP）实现，寄存器各个位的含义如下：要把INT0的中断优先级设为高优先级，把INT1的中断优先级设为低优先级，则需要把PX0置1，其他位置0。

即把IP赋值0x01。

3. 中断矢量地址：当CPU响应中断时，会把当前PC值压入堆栈，并根据不同中断源把对应的矢量单元地址放入PC中，也就是说会自动跳转到某个地址，这些地址如下：定时/计数器T0溢出000BH外部中断INT1 0013H定时/计数器T1溢出001BH串行口0023H定时/计数器T2溢出002BH因为各个矢量地址之间只有8个单元空间，一般都会在矢量单元防止无条件转移指令。

单片机中断源实验报告1. 理解单片机中断的概念和作用，2. 掌握单片机中断的使用方法和技巧，3. 通过实验加深对单片机中断编程的理解。

实验原理：在单片机的执行过程中，可以随时插入一个中断请求，使得单片机立即暂停当前的任务，转而去处理中断请求，处理完中断请求后再返回原来的任务继续执行。

单片机中断按照中断源的不同可以分为外部中断和内部中断两类：1. 外部中断：由外部硬件产生的中断请求，如外部按键、外部传感器等设备触发。

外部中断可以分为两种类型：上升沿触发和下降沿触发。

2. 内部中断：由单片机内部的某种事件触发的中断请求，常见的有定时器中断和串口中断等。

实验内容：本实验以STC89C52单片机为例，使用外部中断源（INT0）进行实验。

实验步骤：1. 硬件连接：将一个按键（作为外部中断源）连接到单片机的P3.2引脚，连接电源和地。

2. 编写中断初始化函数：设置单片机的相关中断寄存器，使得外部中断INT0在上升沿触发。

3. 编写中断服务函数：当外部中断INT0触发时，处理中断请求的函数。

4. 主函数调用：在主函数中调用中断初始化函数和中断服务函数。

5. 编译、烧录和运行程序。

实验结果：实验中可以通过单片机的INT0引脚，检测到外部按键的触发动作。

具体来说，按下按键时，单片机检测到INT0引脚的电平变化，触发中断请求，执行中断服务函数。

可以在中断服务函数中编写相应的功能代码，实现对按键触发事件的响应操作。

实验分析：本实验通过使用外部中断源，成功实现了外部按键触发中断的功能。

中断可以及时响应外部事件，提高了单片机的实时性和响应能力。

然而，中断服务函数的写法需要注意一些规则：首先，中断服务函数与主函数有一定的区别，例如函数的返回类型和参数等；另外，在中断服务函数的执行过程中，应尽量避免复杂的操作和长时间的延时，以保证整个系统的稳定性和实时性。

实验总结：通过本次实验，我进一步学习了单片机中断的使用方法和原理。

中断是单片机编程中一个非常重要的概念，它可以有效提高系统的实时性和响应能力，对于一些需要实时处理的任务尤为重要。

实验四中断实验一、实验目的1、掌握单片机系统中断的原理及使用方法。

2、理解键盘扫描和去抖动的原理。

3、掌握键盘扫描实现方法。

二、实验内容1、见图一。

假设单片机晶振频率设定为6MHz。

用中断方式来完成以下要求，且通过虚拟示波器观看波形。

A、使用定时器1 以方式0 产生周期为500us 的等宽方波连续脉冲，并由P1.0 输出。

ORG 0000HLJMP MAINORG 001BHLJMP IT1PORG 0100H MAIN: MOV SP,#60H MOV TMOD,#00H MOV TL1,#03H MOV TH1,#0FCH SETB TR1SETB ET1SETB EASJMP $IT1P: MOV TL1,#03H MOV TH1,#0FCH CPL P1.0RETIENDB、使用定时器0 以方式2 产生周期为200us 的等宽方波连续脉冲，并由P1.1 输出。

ORG 0000HLJMP MAINORG 000BHLJMP IT0PORG 0100H MAIN: MOV SP,#60H MOV TMOD,#02H MOV TL0,#0CEH MOV TH0,#0CEH SETB TR0SETB ET0SETB EASJMP $IT0P: CPL P1.1RETIENDC、编程使T0 工作于定时工作方式1，产生500us 等宽方波从P2.7 输出。

T1 工作于计数工作方式2，其计数外部脉冲由T0 产生，即P2.7 引脚与P3.5（T1 引脚）相连，T1 每计数100 个，P1.2 取反输出一次。

ORG 0000HLJMP MAIN ORG 000BH LJMP IT0P ORG 001BH LJMP IT1P ORG 0100H MAIN: MOV SP,#60H MOV TMOD,#61H MOV TL0,#83H MOV TH0,#0FFH MOV TL1,#9CHMOV TH1,#9CH SETB TR0SETB TR1MOV IE,#8AHCLR TF1SJMP $IT0P: MOV TL0,#83HMOV TH0,#0FFH CPL P2.7RETIIT1P: JB TF1,IT1PMOV TL1,#9CH CPL P1.2RETIENDD、编程使T0 工作于定时工作方式1，产生500us 等宽方波从P2.6 输出到P3.3（INT1脚），如图所示。

一、实验目的1. 理解中断计数的基本原理和概念。

2. 掌握使用中断技术实现计数的方法。

3. 熟悉中断处理程序的编写和调试。

4. 培养实际应用中断技术解决实际问题的能力。

二、实验原理中断计数是指通过中断技术实现对外部事件进行计数的操作。

在计算机系统中，中断是一种允许处理器响应外部或内部事件的机制。

当某个事件发生时，处理器会暂停当前程序的执行，转而执行与该事件相关的中断服务程序（ISR），完成相应的处理后再返回原程序继续执行。

本实验采用单片机作为实验平台，通过外部事件（如按键按下）触发中断，在中断服务程序中实现计数功能。

三、实验器材1. 单片机开发板（如AT89S51）2. 连接线3. 按键4. 电阻5. 示波器（可选）四、实验步骤1. 硬件连接：将按键连接到单片机的某个中断输入引脚（如INT0），电阻连接到按键和地之间，形成简单的按键电路。

2. 程序编写：- 初始化单片机系统，包括设置时钟频率、中断模式等。

- 编写中断服务程序，实现计数功能。

- 编写主程序，实现按键检测和计数显示。

3. 程序调试：- 将程序烧写到单片机中。

- 使用示波器观察按键输入信号，确保按键电路正常工作。

- 通过观察LED灯的闪烁或数码管显示的数字，验证计数功能是否实现。

五、实验结果与分析1. 按键检测：按下按键后，单片机能够及时检测到按键的按下，并触发中断。

2. 计数功能：中断服务程序能够正确记录按键的按下次数，并在主程序中显示计数结果。

3. 实验分析：- 通过本实验，我们了解了中断计数的基本原理和实现方法。

- 实验过程中，我们掌握了中断服务程序的编写和调试技巧。

- 通过观察实验结果，我们验证了中断计数功能的正确性。

六、实验总结1. 本实验成功实现了中断计数功能，验证了中断技术在计数应用中的有效性。

2. 通过实验，我们掌握了中断服务程序的编写和调试方法，提高了实际应用中断技术解决实际问题的能力。

3. 在实验过程中，我们遇到了一些问题，如按键消抖、中断响应时间等。
