混凝土结构实验指导书及实验报告(学生用)
- 格式:docx
- 大小:558.61 KB
- 文档页数:9
第1篇一、实验目的1. 了解混凝土结构受力的基本原理和规律。
2. 掌握混凝土梁、柱等构件在荷载作用下的受力性能。
3. 培养实验操作技能,提高对实验数据的分析和处理能力。
二、实验原理混凝土结构受力实验主要研究混凝土构件在荷载作用下的应力、应变、破坏形式等。
本实验以混凝土梁和柱为主要研究对象,通过加载、测量和数据分析,了解其受力性能。
三、实验设备1. 混凝土梁试验台:用于进行混凝土梁受弯试验。
2. 混凝土柱试验台:用于进行混凝土柱抗压试验。
3. 力学传感器:用于测量荷载。
4. 应变片:用于测量混凝土构件的应变。
5. 数据采集系统:用于采集实验数据。
6. 混凝土试件:用于实验研究。
四、实验步骤1. 混凝土梁受弯试验1.1 将混凝土梁放置在试验台上,安装力学传感器和应变片。
1.2 对混凝土梁进行分级加载,记录荷载和应变数据。
1.3 观察混凝土梁的变形和破坏情况,分析其受力性能。
2. 混凝土柱抗压试验2.1 将混凝土柱放置在试验台上,安装力学传感器和应变片。
2.2 对混凝土柱进行分级加载,记录荷载和应变数据。
2.3 观察混凝土柱的变形和破坏情况,分析其受力性能。
五、实验数据与分析1. 混凝土梁受弯试验1.1 根据实验数据,绘制荷载-应变曲线,分析混凝土梁的受弯性能。
1.2 计算混凝土梁的极限荷载、挠度和破坏形式。
1.3 分析混凝土梁的受弯性能与材料、尺寸等因素的关系。
2. 混凝土柱抗压试验2.1 根据实验数据,绘制荷载-应变曲线,分析混凝土柱的抗压性能。
2.2 计算混凝土柱的极限荷载、变形和破坏形式。
2.3 分析混凝土柱的抗压性能与材料、尺寸等因素的关系。
六、实验结论1. 混凝土梁在受弯荷载作用下,具有较好的承载能力和变形能力。
2. 混凝土柱在抗压荷载作用下,具有较好的承载能力和变形能力。
3. 混凝土的力学性能与材料、尺寸等因素密切相关。
七、实验注意事项1. 实验过程中,注意安全操作,避免发生意外事故。
2. 正确安装力学传感器和应变片,确保数据采集准确。
第1篇一、实验目的1. 了解混凝土基本构件的组成及作用;2. 掌握混凝土基本构件的实验方法及数据处理;3. 分析混凝土基本构件的力学性能,为实际工程应用提供理论依据。
二、实验原理混凝土基本构件是指由混凝土材料制成的各种形状的构件,如梁、板、柱等。
这些构件在结构工程中承担着承载、传力、稳定等重要作用。
实验中,通过对混凝土基本构件进行加载、测试,分析其受力性能,以期为实际工程应用提供理论依据。
三、实验器材1. 混凝土材料:水泥、砂、石子、水;2. 混凝土试模:100mm×100mm×100mm、150mm×150mm×150mm;3. 混凝土搅拌机;4. 电子天平;5. 压力试验机;6. 钢尺;7. 计时器;8. 记录表格。
四、实验步骤1. 混凝土制备:根据配合比,准确称取水泥、砂、石子、水,加入搅拌机中搅拌均匀,制成混凝土拌合物;2. 混凝土浇筑:将混凝土拌合物倒入试模中,用振动棒进行振捣,确保混凝土密实;3. 养护:将试模放入标准养护室中,养护至设计龄期;4. 加载测试:将养护好的试件放入压力试验机中,按照设计荷载进行加载,直至试件破坏;5. 记录数据:在实验过程中,记录试件的破坏荷载、破坏时间等数据;6. 数据处理:根据实验数据,计算试件的抗压强度、抗折强度等力学性能指标。
五、实验结果与分析1. 抗压强度:实验结果表明,混凝土试件的抗压强度随龄期的增长而提高,且与混凝土配合比密切相关。
在本实验中,C30混凝土试件的抗压强度达到设计要求;2. 抗折强度:实验结果表明,混凝土试件的抗折强度随龄期的增长而提高,且与混凝土配合比密切相关。
在本实验中,C30混凝土试件的抗折强度达到设计要求;3. 破坏形态:实验结果表明,混凝土试件在受压时,破坏形态主要为劈裂破坏;在受折时,破坏形态主要为剪切破坏。
六、实验结论1. 混凝土基本构件的力学性能与其材料组成、配合比、养护条件等因素密切相关;2. 在实际工程应用中,应根据设计要求选择合适的混凝土材料、配合比和养护条件,以确保混凝土基本构件的力学性能满足工程需求;3. 本实验结果可为混凝土基本构件的设计、施工和验收提供理论依据。
一、实验目的本次实验旨在通过实际操作,加深对混凝土基本理论的理解,掌握混凝土拌合物和易性的测定方法,了解混凝土强度测定的基本原理和操作步骤,以及混凝土配合比设计的基本方法。
同时,通过实验,提高学生的动手能力和分析问题、解决问题的能力。
二、实验内容及步骤1. 混凝土拌合物和易性测定(1)实验材料:水泥、砂、石子、水、外加剂等。
(2)实验仪器:混凝土拌和机、坍落度筒、铁锹、直尺、量筒等。
(3)实验步骤:a. 根据混凝土配合比,准确称取水泥、砂、石子等材料。
b. 将水泥、砂、石子等材料按顺序加入混凝土拌和机中,加入适量的水。
c. 开启拌和机,搅拌3-5分钟,使混凝土拌合物均匀。
d. 将拌好的混凝土拌合物装入坍落度筒中,轻轻振动,使混凝土拌合物密实。
e. 记录坍落度筒中混凝土拌合物的高度,即为混凝土坍落度。
f. 根据坍落度判断混凝土拌合物的和易性。
2. 混凝土强度测定(1)实验材料:混凝土试件、压力试验机、百分表等。
(2)实验仪器:混凝土立方体试模、养护箱、压力试验机等。
(3)实验步骤:a. 将混凝土拌合物分次装入立方体试模中,用捣棒捣实。
b. 将试模置于养护箱中,养护28天。
c. 将养护好的试件取出,用压力试验机进行抗压强度试验。
d. 记录试件的抗压强度值。
3. 混凝土配合比设计(1)实验材料:水泥、砂、石子、水、外加剂等。
(2)实验仪器:混凝土拌和机、量筒、天平等。
(3)实验步骤:a. 根据设计要求,确定混凝土强度等级、坍落度等指标。
b. 查阅相关资料,确定水泥、砂、石子等材料的性能指标。
c. 根据水泥、砂、石子等材料的性能指标和设计要求,初步确定混凝土配合比。
d. 通过实验验证初步确定的混凝土配合比,并进行调整。
e. 最终确定混凝土配合比。
三、实验结果与分析1. 混凝土拌合物和易性测定结果本次实验测得的混凝土拌合物坍落度在(100±10)mm范围内,表明混凝土拌合物和易性良好。
2. 混凝土强度测定结果本次实验测得的混凝土立方体试件抗压强度平均值为(30±5)MPa,满足设计要求。
淮海工学院土木工程系混凝土结构试验指导书淮海工学院土木工程专业《混凝土结构》教学试验之一短期荷载作用下矩形截面梁正截面强度试验指导书一、试验目的通过少筋梁、适筋梁和超筋梁的试验,加深对受弯构件正截面三个工作阶段和两种破坏形态(塑性、脆性)的认识,并验证正截面强度计算公式。
二、试验内容和要求1、观察试件在纯弯区段的裂缝出现和展开过程,并记下开裂荷载P。
2、量测试件在各级荷载作用下的跨中挠度值。
绘制梁跨中挠④开裂后至使用荷载分二次加荷,每次加荷五分钟读百分表,至使用荷载时读应变仪,用放大镜读最大裂缝宽度。
⑤使用荷载至计算M u值之间分三次加荷。
前二次每次读百分表,至第二次读应变仪,读后拆除百分表,至第三次加荷后仍不破坏,再酌量加荷直至破坏,仔细观察梁破坏的特征,并记下破坏荷载。
四、注意事项1、务必明确试验的目的、要求,熟悉试验步骤及有关注意事项,如有不清楚的地方可以进行研究、讨论或询问指导人员,对与试验无关的仪器设备不要随便乱动。
2、试验时一定要听从指导人员的指挥,在试件破坏时要注意安全。
淮海工学院土木工程专业《混凝土结构》教学试验之二短期荷载作用下矩形截面梁斜截面强度试验指导书一、试验目的通过斜压梁、剪压梁和斜拉梁的试验,加深对受弯构件斜截面三种破坏形态的认识,并验证斜截面强度计算公式。
二、试验内容和要求1、观察试件的裂缝出现和展开过程,并记下开裂荷载P。
2、量测试件在各级荷载作用下的跨中挠度值。
绘制梁跨中挠度的M-f图。
3、量测试件在受剪区段沿45°截面的平均应变,绘制沿45度截面的应变分布图形。
4、观察和描绘试件破坏情况和特征。
记下破坏荷载,验证理与试验无关的仪器设备不要随便乱动。
3、试验时一定要听从指导人员的指挥,在试件破坏时要注意安全淮海工学院土木工程专业《混凝土结构》教学试验之三矩形截面对称配筋偏心受压短柱正截面承载力试验指导书一、试验目的验证钢筋混凝土偏心受压构件正截面的受力特点与两种破坏特征和承载力计算公式,并观察偏心受压构件的变形和裂缝发展过程。
混凝土结构实习报告一、引言本文旨在对我参与的混凝土结构实习项目进行详细的报告。
这项实习是在土木工程系的合作企业进行的,我参与了混凝土结构设计、施工及监测的全过程。
通过实践,我深入了解了混凝土结构的设计原理、施工工艺和检测方法,也增强了我的团队协作能力和解决问题的能力。
二、项目概述我参与的混凝土结构实习项目主要涉及一个商业综合体的结构设计、施工及监测。
作为项目的一员,我负责了部分结构设计工作,包括梁、板、柱的配筋设计,以及基础的承载力计算。
此外,我还参与了施工过程中的质量管理和进度控制,以及施工后的结构检测工作。
三、工作成果在实习期间,我不仅完成了指定的设计任务,还积极参与了施工过程中的各种问题解决。
我利用所学的理论知识,对现场出现的问题进行了深入的分析和研究,提出了许多有效的解决方案。
同时,我也学会了如何使用各种工具和软件进行结构设计,如AutoCAD、Revit等。
四、经验总结通过这次实习,我深刻认识到了混凝土结构设计的重要性以及施工管理的复杂性。
在实际工作中,我不仅运用了所学的理论知识,也积累了许多实践经验。
我相信,这些经验将对我未来的学习和工作产生深远的影响。
首先,我认识到了理论知识与实践操作的结合的重要性。
在大学里,我学习了大量的混凝土结构设计理论,但实际应用时,往往需要结合现场实际情况进行调整和优化。
因此,我需要进一步加强理论学习,同时注重实践操作,提高自己的综合能力。
其次,我意识到了团队协作的重要性。
在项目中,我与同事们一起完成了许多任务,我们互相协助、互相学习,共同解决了许多问题。
我深刻体会到,团队合作是实现项目成功的关键因素之一。
最后,我认识到了持续学习的必要性。
在实习期间,我接触到了许多新的技术和方法,如BIM技术、绿色建筑等。
这些新技术和方法将对我未来的学习和工作产生深远的影响。
因此,我需要不断学习和更新自己的知识储备,以适应未来的发展需求。
五、展望未来通过这次实习,我不仅提高了自己的专业能力,也积累了许多宝贵的经验。

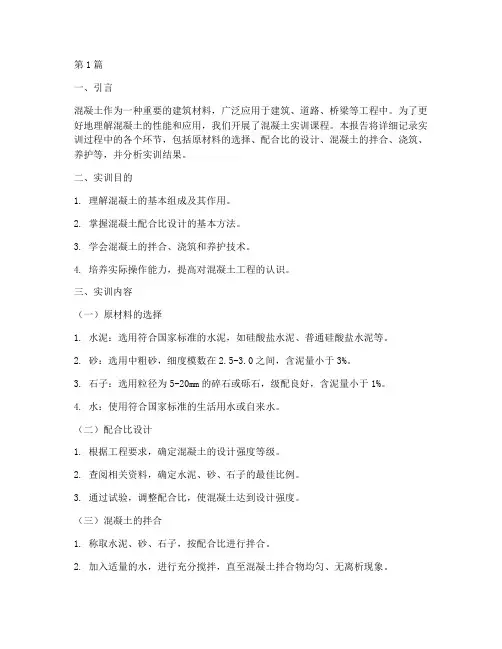

第1篇一、引言混凝土作为一种重要的建筑材料,广泛应用于建筑、道路、桥梁等工程中。
为了更好地理解混凝土的性能和应用,我们开展了混凝土实训课程。
本报告将详细记录实训过程中的各个环节,包括原材料的选择、配合比的设计、混凝土的拌合、浇筑、养护等,并分析实训结果。
二、实训目的1. 理解混凝土的基本组成及其作用。
2. 掌握混凝土配合比设计的基本方法。
3. 学会混凝土的拌合、浇筑和养护技术。
4. 培养实际操作能力,提高对混凝土工程的认识。
三、实训内容(一)原材料的选择1. 水泥:选用符合国家标准的水泥,如硅酸盐水泥、普通硅酸盐水泥等。
2. 砂:选用中粗砂,细度模数在2.5-3.0之间,含泥量小于3%。
3. 石子:选用粒径为5-20mm的碎石或砾石,级配良好,含泥量小于1%。
4. 水:使用符合国家标准的生活用水或自来水。
(二)配合比设计1. 根据工程要求,确定混凝土的设计强度等级。
2. 查阅相关资料,确定水泥、砂、石子的最佳比例。
3. 通过试验,调整配合比,使混凝土达到设计强度。
(三)混凝土的拌合1. 称取水泥、砂、石子,按配合比进行拌合。
2. 加入适量的水,进行充分搅拌,直至混凝土拌合物均匀、无离析现象。
(四)混凝土的浇筑1. 在浇筑前,清理模板,确保模板平整、无杂物。
2. 将拌合好的混凝土均匀地浇筑到模板内,避免出现蜂窝、麻面等现象。
3. 浇筑过程中,注意混凝土的密实度,避免出现空隙。
(五)混凝土的养护1. 浇筑完成后,立即进行养护,保持混凝土表面的湿润。
2. 养护期间,避免阳光直射和高温环境,以免影响混凝土强度发展。
3. 养护时间根据混凝土强度等级和温度条件确定,一般为7-28天。
四、实训结果与分析(一)混凝土强度通过强度试验,本实训所制备的混凝土强度均达到设计要求,说明配合比设计合理,拌合、浇筑和养护过程规范。
(二)混凝土工作性通过坍落度试验,本实训所制备的混凝土坍落度适中,便于浇筑和成型。
(三)混凝土耐久性通过抗渗、抗冻等试验,本实训所制备的混凝土具有良好的耐久性,能满足工程要求。

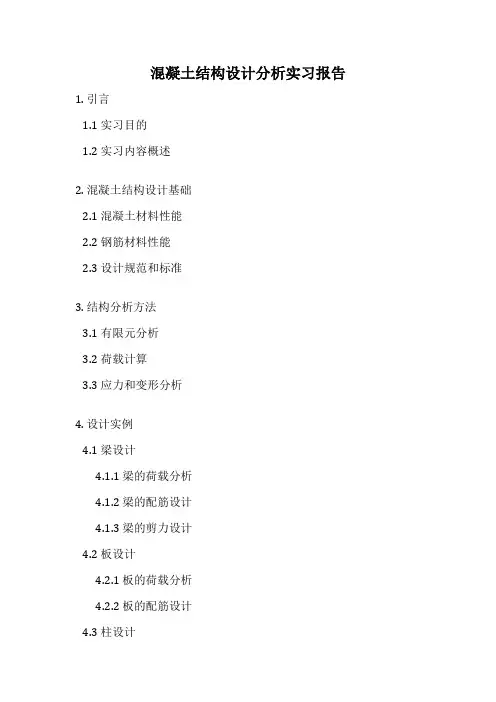

混凝土结构设计分析实习报告1. 引言
1.1 实习目的
1.2 实习内容概述
2. 混凝土结构设计基础
2.1 混凝土材料性能
2.2 钢筋材料性能
2.3 设计规范和标准
3. 结构分析方法
3.1 有限元分析
3.2 荷载计算
3.3 应力和变形分析
4. 设计实例
4.1 梁设计
4.1.1 梁的荷载分析
4.1.2 梁的配筋设计
4.1.3 梁的剪力设计
4.2 板设计
4.2.1 板的荷载分析
4.2.2 板的配筋设计
4.3 柱设计
4.3.1 柱的荷载分析
4.3.2 柱的配筋设计
4.3.3 柱的稳定性分析
5. 软件应用
5.1 结构分析软件
5.2 绘图软件
5.3 计算软件
6. 实习心得体会
6.1 实习收获
6.2 不足之处
6.3 未来展望
7. 结论
8. 参考文献
以上是一个混凝土结构设计分析实习报告的可能大纲。
根据实际实习内容,可以适当调整和补充各个部分的内容。

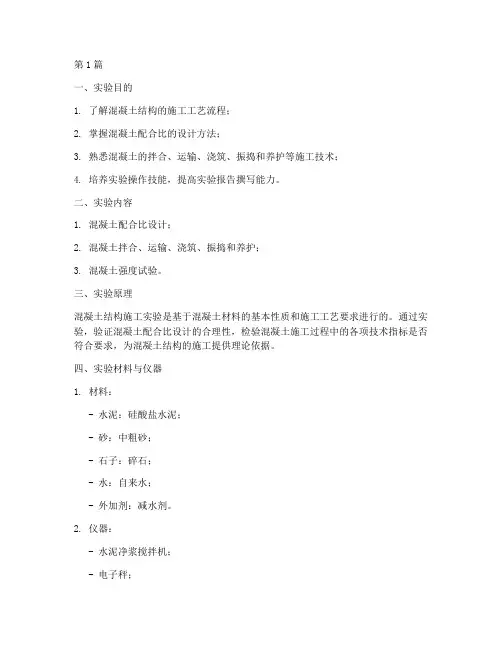

第1篇一、实验目的1. 了解混凝土结构的施工工艺流程;2. 掌握混凝土配合比的设计方法;3. 熟悉混凝土的拌合、运输、浇筑、振捣和养护等施工技术;4. 培养实验操作技能,提高实验报告撰写能力。
二、实验内容1. 混凝土配合比设计;2. 混凝土拌合、运输、浇筑、振捣和养护;3. 混凝土强度试验。
三、实验原理混凝土结构施工实验是基于混凝土材料的基本性质和施工工艺要求进行的。
通过实验,验证混凝土配合比设计的合理性,检验混凝土施工过程中的各项技术指标是否符合要求,为混凝土结构的施工提供理论依据。
四、实验材料与仪器1. 材料:- 水泥:硅酸盐水泥;- 砂:中粗砂;- 石子:碎石;- 水:自来水;- 外加剂:减水剂。
2. 仪器:- 水泥净浆搅拌机;- 电子秤;- 混凝土搅拌车;- 混凝土振捣器;- 混凝土养护箱;- 抗折试验机;- 抗压试验机。
五、实验步骤1. 混凝土配合比设计:(1)根据设计要求,确定混凝土强度等级;(2)查阅相关资料,确定水泥、砂、石子、水、外加剂等材料的基本性能;(3)根据水泥用量、砂率、水灰比等因素,计算混凝土配合比;(4)对计算出的配合比进行试拌,检验混凝土拌合物的和易性。
2. 混凝土拌合、运输、浇筑、振捣和养护:(1)按照设计配合比进行混凝土拌合;(2)使用混凝土搅拌车运输混凝土;(3)在施工现场浇筑混凝土,采用分层浇筑的方法;(4)使用混凝土振捣器对混凝土进行振捣;(5)浇筑完成后,按照养护要求进行养护。
3. 混凝土强度试验:(1)按照国家标准对混凝土试件进行养护;(2)使用抗折试验机和抗压试验机对混凝土试件进行强度测试;(3)记录测试结果,分析混凝土强度。
六、实验结果与分析1. 混凝土配合比设计:根据实验结果,设计的混凝土配合比满足设计要求,混凝土拌合物的和易性良好。
2. 混凝土拌合、运输、浇筑、振捣和养护:混凝土拌合物在运输过程中未出现离析现象,浇筑过程中未出现蜂窝、麻面等质量问题,振捣充分,养护措施得当。
土木工程学院《混凝土结构设计基本原理》实验指导书及实验报告适用专业:土木工程周淼编班级:姓名:学号:河南理工大学2018 年9 月实验一钢筋混凝土梁受弯性能试验一、实验目的1.了解适筋梁的受力过程和破坏特征;2.验证钢筋混凝土受弯构件正截面强度理论和计算公式;3.掌握钢筋混凝土受弯构件的实验方法及荷载、应变、挠度、裂缝宽度等数据的测试技术和有关仪器的使用方法;4.培养学生对钢筋混凝土基本构件的初步实验分析能力。
二、基本原理当梁中纵向受力钢筋的配筋率适中时,梁正截面受弯破坏过程表现为典型的三个阶段:第一阶段——弹性阶段(I阶段):当荷载较小时,混凝土梁如同两种弹性材料组成的组合梁,梁截面的应力呈线性分布,卸载后几乎无残余变形。
当梁受拉区混凝土的最大拉应力达到混凝土的抗拉强度,且最大的混凝土拉应变超过混凝土的极限受拉应变时,在纯弯段某一薄弱截面出现首条垂直裂缝。
梁开裂标志着第一阶段的结束。
此时,梁纯弯段截面承担的弯矩M cr称为开裂弯矩。
第二阶段——带裂缝工作阶段(II阶段):梁开裂后,裂缝处混凝土退出工作,钢筋应力急增,且通过粘结力向未开裂的混凝土传递拉应力,使得梁中继续出现拉裂缝。
压区混凝土中压应力也由线性分布转化为非线性分布。
当受拉钢筋屈服时标志着第二阶段的结束。
此时梁纯弯段截面承担的弯矩M y称为屈服弯矩。
第三阶段——破坏阶段(III阶段):钢筋屈服后,在很小的荷载增量下,梁会产生很大的变形。
裂缝的高度和宽度进一步发展,中和轴不断上移,压区混凝土应力分布曲线渐趋丰满。
当受压区混凝土的最大压应变达到混凝土的极限压应变时,压区混凝土压碎,梁正截面受弯破坏。
此时,梁承担的弯矩M u 称为极限弯矩。
适筋梁的破坏始于纵筋屈服,终于混凝土压碎。
整个过程要经历相当大的变形,破坏前有明显的预兆。
这种破坏称为适筋破坏,属于延性破坏。
三、试验装置6—分配梁固定铰支座;7—集中力下的垫板;8—分配梁;9—反力横梁;10—千斤顶; 图1 钢筋混凝土梁受弯试验装置图0.25P(b )弯矩图(kN·m)P /2 P /2100 1005 005 00 5 0017 00( a )加载简图( kN , mm )( c )剪力图( kN )P /2图 2 梁受弯试验加载和内力简图图 1 为本课程进行梁受弯性能试验采用的加载装置,加载设备为千斤顶。
一、实验目的1. 了解混凝土结构的受力性能,加深对混凝土结构基本原理的认识。
2. 掌握混凝土结构实验的基本方法和步骤。
3. 分析实验数据,验证理论计算,提高解决实际工程问题的能力。
二、实验内容本次实验主要内容包括:1. 混凝土立方体抗压强度试验2. 混凝土棱柱体抗折强度试验3. 钢筋混凝土受弯构件正截面试验三、实验设备1. 混凝土立方体抗压强度试验机2. 混凝土棱柱体抗折强度试验机3. 钢筋混凝土受弯构件试验台4. 尺子、天平、卡尺等测量工具四、实验步骤1. 混凝土立方体抗压强度试验(1)将混凝土立方体试件放入试验机,确保试件与试验机夹具接触良好。
(2)缓慢加载,直至试件破坏。
(3)记录破坏时的荷载值。
2. 混凝土棱柱体抗折强度试验(1)将混凝土棱柱体试件放入试验机,确保试件与试验机夹具接触良好。
(2)缓慢加载,直至试件破坏。
(3)记录破坏时的荷载值。
3. 钢筋混凝土受弯构件正截面试验(1)将钢筋混凝土受弯构件试件放入试验机,确保试件与试验机夹具接触良好。
(2)缓慢加载,直至试件破坏。
(3)记录破坏时的荷载值。
五、实验数据1. 混凝土立方体抗压强度试验数据:试件编号 | 抗压强度(MPa)---------|----------------1 | 30.52 | 31.23 | 29.82. 混凝土棱柱体抗折强度试验数据:试件编号 | 抗折强度(MPa)---------|----------------1 | 4.22 | 4.53 | 4.03. 钢筋混凝土受弯构件正截面试验数据:试件编号 | 破坏荷载(kN)---------|----------------1 | 105.252 | 100.803 | 98.65六、实验结果与分析1. 混凝土立方体抗压强度试验根据实验数据,混凝土立方体抗压强度平均值为30.83MPa,与理论计算值基本吻合。
实验结果表明,混凝土立方体抗压强度较高,是混凝土结构设计的主要依据。
《结构设计原理》试验指导书及试验报告班级姓名学号淮阴工学院建筑工程学院结构试验室二O一五年九月试验一 矩形截面受弯构件正截面承载力试验一、试验目的1、了解受弯构件正截面的承载力大小、挠度变化及裂缝出现和发展过程;2、观察了解受弯构件受力和变形过程的三个工作阶段及适筋梁的破坏特征;3、测定受弯构件正截面的开裂荷载和极限承载力,验证正截面承载力计算方法。
二、试件、试验仪器设备1、试件特征(1) 根据试验要求,试验梁的混凝土强度等级为C25,纵向受力钢筋为HRB335。
(2) 试件尺寸及配筋如图1所示,纵向受力钢筋的混凝土净保护层厚度为20mm 。
图1试件尺寸及配筋图(3) 梁的中间500mm 区段内无腹筋,在支座到加载点区段配有足够的箍筋,以保证梁不发生斜截面破坏。
(4) 梁的受压区配有两根架立筋,通过箍筋与受力筋绑扎在一起,形成骨架,保证受力钢筋处在正确的位置。
2、试验仪器设备(1) 静力试验台座、反力架、支座 (2) 30T 手动式液压千斤顶 (3) 30T 荷载传感器 (4) 静态电阻应变仪(5) 位移计(百分表)及磁性表座 (9) 电阻应变片、导线等三、试验装置及测点布置1、试验装置见图2(支座到加载点的距离根据实际情况标出)(1) 在加荷架中,用千斤顶通过梁进行两点对称加载,使简支梁跨中形成长500mm 的纯弯曲段(忽略梁的自重);(2) 构件两端支座构造应保证试件端部转动及其中一端水平位移不受约束,基本符合铰支承的要求。
2、测点布置(1) 在纵向受力钢筋中部预埋电阻应变片,用导线引出,并做好防水处理,设1ε、2ε为跨中受拉主筋应变测点;(2) 纯弯区段内选一控制截面,侧面沿截面高度布置四个应变测点,用来测量控制截面的应变分布。
5002002000图2 正截面试验装置图四、试验步骤1.加载方法(1) 采用分级加载,每级加载量为10kN ;(2) 试验准备就绪后,首先预加一级荷载,观察所有仪器是否工作正常;(3) 每次加载后持荷时间为不少于10分钟,使试件变形趋于稳定后,再仔细测读仪表读数,待校核无误,方可进行下一级加荷。
混凝土结构实验报告混凝土结构实验报告引言混凝土结构是现代建筑中最常见的一种结构形式。
由于其优良的抗压性能和耐久性,混凝土结构在建筑领域中得到了广泛应用。
本实验旨在通过对混凝土结构进行一系列实验,探究其力学性能和结构特点,为混凝土结构的设计和施工提供科学依据。
实验一:混凝土材料性能测试首先,我们进行了对混凝土材料的性能测试。
通过对混凝土试块进行抗压强度试验,我们可以了解混凝土的强度特点。
在实验中,我们选取了不同配比的混凝土试块,分别进行了压力加载。
实验结果表明,混凝土的抗压强度与水灰比、骨料粒径等因素有关。
同时,我们还进行了混凝土的抗拉强度试验和抗冻性试验,以评估混凝土在不同工况下的性能。
实验二:混凝土梁的弯曲性能研究在实验二中,我们研究了混凝土梁的弯曲性能。
通过对不同长度和截面形状的混凝土梁进行弯曲试验,我们可以了解混凝土梁在受力状态下的变形和破坏特点。
实验结果表明,混凝土梁在受力过程中呈现出一定的弯曲变形,并在一定荷载下发生破坏。
同时,我们还研究了混凝土梁的裂缝形态和承载力随荷载增加的变化规律。
实验三:混凝土柱的承载力试验实验三旨在研究混凝土柱的承载力。
通过对不同截面形状和长度的混凝土柱进行垂直加载,我们可以了解混凝土柱在受力状态下的稳定性和承载能力。
实验结果表明,混凝土柱的承载力与截面形状、长度和配筋率等因素密切相关。
同时,我们还研究了混凝土柱的变形特点和破坏模式。
实验四:混凝土结构的振动特性研究在实验四中,我们研究了混凝土结构的振动特性。
通过对混凝土梁和混凝土柱进行自由振动试验和强迫振动试验,我们可以了解混凝土结构的固有频率、阻尼特性和模态形态。
实验结果表明,混凝土结构的振动特性与结构的刚度、质量和阻尼等因素有关。
同时,我们还研究了混凝土结构的共振现象和振动响应。
结论通过一系列实验,我们深入研究了混凝土结构的力学性能和结构特点。
实验结果表明,混凝土具有较高的抗压强度和抗拉强度,适用于承受大荷载的结构。
第1篇一、实验目的1. 了解混凝土的基本组成、性质和用途。
2. 掌握混凝土配合比设计的基本原理和方法。
3. 熟悉混凝土拌合物性能的测定和评价方法。
4. 学会混凝土试件制作和养护方法。
5. 了解混凝土抗压强度测试的基本步骤和结果分析。
二、实验原理混凝土是由水泥、砂、石子、水等材料按一定比例配合而成的复合材料。
水泥作为胶凝材料,在加水后形成浆体,与砂、石子等骨料粘结在一起,形成具有一定强度和耐久性的混凝土结构。
混凝土配合比设计是根据工程要求,通过理论计算和实验验证,确定水泥、砂、石子、水等材料的质量比例,以满足混凝土的强度、耐久性和工作性等性能要求。
三、实验仪器与材料1. 仪器:电子天平、量筒、坍落度筒、捣棒、试模、振动台、压力试验机、养护箱等。
2. 材料:水泥、砂、石子、水等。
四、实验步骤1. 混凝土配合比设计:根据工程要求,确定混凝土强度等级,选择合适的水泥、砂、石子等材料,进行理论计算,得出混凝土配合比。
2. 混凝土拌合物性能测定:按照设计好的配合比,将水泥、砂、石子、水等材料进行称量,搅拌均匀后,测定坍落度、维勃稠度等性能指标。
3. 混凝土试件制作:按照设计好的配合比,将拌合物装入试模,振动台振动至密实,脱模后进行养护。
4. 混凝土试件养护:将试件放入养护箱中,保持恒温恒湿条件,养护至规定龄期。
5. 混凝土抗压强度测试:将养护好的试件进行抗压强度测试,记录测试数据。
6. 结果分析:根据测试数据,分析混凝土强度、耐久性、工作性等性能指标,评估混凝土配合比设计的合理性。
五、实验结果与分析1. 混凝土配合比设计:根据实验要求,设计出C20混凝土配合比,水泥:砂:石子:水=1:1.6:3.2:0.5。
2. 混凝土拌合物性能测定:坍落度40mm,维勃稠度30s,符合设计要求。
3. 混凝土试件抗压强度测试:养护28天后,测试结果如下:试件编号 | 抗压强度(MPa)-------- | --------1 | 25.62 | 24.83 | 26.2平均值 | 25.6根据测试结果,混凝土抗压强度达到设计要求。
第1篇一、实训目的本次模拟混凝土结构实训旨在使学生了解混凝土结构的基本原理,掌握混凝土结构设计的基本方法,提高学生动手实践能力和创新意识。
通过本次实训,学生能够:1. 理解混凝土结构的基本组成和受力特点;2. 掌握混凝土结构设计的基本步骤和方法;3. 学会使用相关设计软件进行混凝土结构设计;4. 提高团队协作和沟通能力。
二、实训内容本次实训主要内容包括:1. 混凝土结构基本知识;2. 混凝土结构设计原理;3. 混凝土结构设计软件应用;4. 混凝土结构设计实践。
三、实训过程1. 混凝土结构基本知识在实训初期,我们首先学习了混凝土结构的基本组成和受力特点。
通过学习,我们了解到混凝土结构主要由混凝土和钢筋组成,混凝土起到抗压作用,钢筋起到抗拉作用。
此外,我们还学习了混凝土的强度等级、耐久性、变形性能等基本性质。
2. 混凝土结构设计原理接下来,我们学习了混凝土结构设计的基本原理。
首先,我们学习了荷载计算、内力分析、截面设计、配筋计算等基本内容。
通过学习,我们掌握了混凝土结构设计的基本步骤和方法。
3. 混凝土结构设计软件应用为了提高设计效率,我们学习了混凝土结构设计软件的应用。
通过软件,我们可以快速完成荷载计算、内力分析、截面设计、配筋计算等工作。
在实训过程中,我们学会了如何使用软件进行混凝土结构设计,提高了设计效率。
4. 混凝土结构设计实践在实训的最后阶段,我们进行了混凝土结构设计实践。
我们以一个实际工程为例,进行了混凝土结构设计。
在实践过程中,我们遇到了各种问题,如荷载计算不准确、截面设计不合理等。
通过查阅资料、请教老师和同学,我们逐一解决了这些问题。
四、实训成果通过本次实训,我们取得了以下成果:1. 掌握了混凝土结构设计的基本原理和方法;2. 学会了使用混凝土结构设计软件;3. 提高了动手实践能力和创新意识;4. 增强了团队协作和沟通能力。
五、实训总结本次模拟混凝土结构实训使我们受益匪浅。
以下是我们对本次实训的总结:1. 实训过程中,我们充分认识到理论知识与实践操作相结合的重要性;2. 在实训过程中,我们遇到了各种问题,但通过查阅资料、请教老师和同学,我们逐一解决了这些问题,提高了我们的解决问题的能力;3. 实训过程中,我们学会了如何使用混凝土结构设计软件,提高了设计效率;4. 实训过程中,我们加强了团队协作和沟通能力,为今后的工作打下了良好的基础。
第1篇一、引言混凝土作为一种重要的建筑材料,广泛应用于建筑工程中。
其性能的好坏直接影响到工程的安全与质量。
为了深入了解混凝土的制备过程及其性能,我们进行了混凝土制备与性能测试的实践。
本报告将对实验过程、实验结果及分析进行详细阐述。
二、实验目的1. 掌握混凝土的基本组成材料及其作用。
2. 了解混凝土的制备工艺和施工方法。
3. 掌握混凝土性能测试的方法和指标。
4. 分析混凝土性能与原材料、配合比等因素的关系。
三、实验材料与设备1. 实验材料:- 水泥:普通硅酸盐水泥- 砂:中砂- 石子:碎石- 水:自来水- 粉煤灰:磨细粉煤灰- 外加剂:减水剂2. 实验设备:- 混凝土搅拌机- 混凝土试模- 混凝土振捣器- 水泥胶砂搅拌机- 水泥胶砂流动度测定仪- 混凝土抗压强度试验机- 混凝土抗折强度试验机- 水泥净浆搅拌机- 水泥净浆流动度测定仪四、实验方法与步骤1. 混凝土配合比设计:根据工程要求,设计混凝土配合比,包括水泥、砂、石子、水的用量。
2. 混凝土制备:按照设计好的配合比,将水泥、砂、石子、水等原材料放入混凝土搅拌机中,搅拌均匀。
3. 混凝土浇筑:将搅拌好的混凝土倒入混凝土试模中,使用振捣器进行振捣,确保混凝土密实。
4. 混凝土养护:将浇筑好的混凝土试件放入养护室中,进行标准养护。
5. 混凝土性能测试:- 混凝土抗压强度试验:将养护好的混凝土试件放入抗压强度试验机中,进行抗压强度测试。
- 混凝土抗折强度试验:将养护好的混凝土试件放入抗折强度试验机中,进行抗折强度测试。
- 混凝土流动度测试:将搅拌好的混凝土放入水泥胶砂搅拌机中,进行流动度测试。
五、实验结果与分析1. 混凝土抗压强度试验结果:- 试验结果显示,混凝土的抗压强度随养护时间的延长而逐渐提高,达到最大值后趋于稳定。
- 混凝土的抗压强度与水泥、砂、石子、水的用量及粉煤灰、外加剂的掺量有关。
2. 混凝土抗折强度试验结果:- 试验结果显示,混凝土的抗折强度随养护时间的延长而逐渐提高,达到最大值后趋于稳定。
第1篇一、实验目的1. 了解混凝土的基本组成和性质。
2. 学习混凝土的浇筑工艺。
3. 培养学生的动手操作能力和团队协作精神。
二、实验原理混凝土是一种由水泥、砂、石子、水等材料按一定比例混合而成的建筑材料。
在浇筑过程中,水泥与水发生化学反应,形成水泥石,将砂、石子等材料牢固地粘结在一起,从而形成具有较高强度和耐久性的结构材料。
三、实验器材1. 水泥:普通硅酸盐水泥2. 砂:中砂3. 石子:碎石4. 水5. 实验桶6. 搅拌棒7. 混凝土模具8. 尺子9. 量筒10. 电子秤四、实验步骤1. 准备材料:按照水泥:砂:石子=1:2:3的比例,称取所需材料。
2. 混合材料:将水泥、砂、石子依次倒入实验桶中,用搅拌棒充分搅拌均匀。
3. 加水:按照水泥质量的0.5倍加入水,用搅拌棒搅拌均匀。
4. 浇筑:将搅拌均匀的混凝土倒入混凝土模具中,用尺子刮平。
5. 固化:将浇筑好的混凝土模具放置在阴凉通风处,24小时后拆模。
6. 观察:观察混凝土的强度和外观。
五、实验数据记录实验次数 | 水泥(kg) | 砂(kg) | 石子(kg) | 水(kg) | 强度(MPa)| 外观----------|------------|----------|------------|----------|--------------|------1 | 1 |2 |3 | 0.5 | |2 | 1 | 2 |3 | 0.5 | |... | ... | ... | ... | ... | ... | ...六、实验结果与分析1. 实验结果表明,混凝土的强度随着养护时间的延长而逐渐提高。
2. 在实验过程中,我们发现混凝土的外观较为平整,无明显气泡和裂缝。
3. 实验过程中,水泥、砂、石子等材料的质量和比例对混凝土的强度有较大影响。
4. 水的质量对混凝土的强度也有一定影响,水质较差时,混凝土的强度会降低。
七、实验结论1. 通过本次实验,我们了解了混凝土的基本组成和性质。
一、实验目的1. 掌握混凝土的基本组成材料和性能。
2. 理解混凝土配合比设计的基本原理和方法。
3. 通过实验验证混凝土的强度、坍落度等性能指标。
4. 学会使用混凝土实验设备,如搅拌机、压力试验机等。
二、实验原理混凝土是由水泥、砂、石、水等材料按一定比例配合、搅拌而成的一种建筑材料。
混凝土的强度主要取决于水泥的强度、水灰比、砂率等因素。
坍落度是衡量混凝土流动性的一项指标,它反映了混凝土在施工过程中的和易性。
三、实验材料与仪器1. 实验材料:水泥、砂、石、水、外加剂等。
2. 实验仪器:搅拌机、压力试验机、坍落度筒、量筒、天平、钢尺等。
四、实验步骤1. 混凝土配合比设计(1)根据设计要求,确定混凝土强度等级、坍落度等指标。
(2)查阅相关资料,确定水泥、砂、石等材料的性能参数。
(3)按照设计要求,计算混凝土配合比。
2. 混凝土制备(1)按照计算出的配合比,称取水泥、砂、石、水等材料。
(2)使用搅拌机将材料搅拌均匀,形成混凝土拌合物。
3. 混凝土性能测试(1)坍落度测试:将混凝土拌合物装入坍落度筒,按规定时间进行测试。
(2)抗压强度测试:将混凝土拌合物制成标准立方体试件,按规定时间养护后,使用压力试验机进行测试。
(3)其他性能测试:如抗折强度、耐久性等。
4. 数据处理与分析(1)记录实验数据,包括坍落度、抗压强度等。
(2)分析实验数据,评估混凝土性能是否符合设计要求。
五、实验结果与分析1. 坍落度测试结果本实验中,混凝土拌合物的坍落度为18cm,符合设计要求。
2. 抗压强度测试结果本实验中,混凝土立方体试件在养护28天后,抗压强度达到50.3MPa,符合设计要求。
3. 其他性能测试结果本实验中,混凝土的抗折强度、耐久性等性能指标均符合设计要求。
六、实验结论1. 本实验所制备的混凝土拌合物性能良好,符合设计要求。
2. 混凝土配合比设计合理,为后续工程提供了可靠的数据支持。
七、实验总结1. 本实验加深了对混凝土基本组成材料和性能的理解。
土木工程学院
《混凝土结构设计基本原理》实验指导书
及实验报告
适用专业:土木工程周淼
编
班级:姓名:
学号:
河南理工大学
2018 年9 月
实验一钢筋混凝土梁受弯性能试验
一、实验目的
1.了解适筋梁的受力过程和破坏特征;
2.验证钢筋混凝土受弯构件正截面强度理论和计算公式;
3.掌握钢筋混凝土受弯构件的实验方法及荷载、应变、挠度、裂缝宽度等数据的测试技术
和有关仪器的使用方法;
4.培养学生对钢筋混凝土基本构件的初步实验分析能力。
二、基本原理当梁中纵向受力钢筋的配筋率适中时,梁正截面受弯破坏过程表现为典型的三个阶段:第一阶段——弹性阶段(I阶段):当荷载较小时,混凝土梁如同两种弹性材料组成的组合梁,梁截面
的应力呈线性分布,卸载后几乎无残余变形。
当梁受拉区混凝土的最大拉应力达到混凝土的抗拉强度,且最大的混凝土拉应变超过混凝土的极限受拉应变时,在纯弯段某一薄弱截面出现首条垂直裂缝。
梁
开裂标志着第一阶段的结束。
此时,梁纯弯段截面承担的弯矩M cr称为开裂弯矩。
第二阶段——带裂
缝工作阶段(II阶段):梁开裂后,裂缝处混凝土退出工作,钢筋应力急增,且通过粘结力向未开裂的
混凝土传递拉应力,使得梁中继续出现拉裂缝。
压区混凝土中压应力也由线性分布转化为非线性分布。
当受拉钢筋屈服时标志着第二阶段的结束。
此时梁纯弯段截面承担的弯矩M y称为屈服弯矩。
第三阶段——破坏阶段(III阶段):钢筋屈服后,在很小的荷载增量下,梁会产生很大的变形。
裂缝的高度和宽度进一步发展,中和轴不断上移,压区混凝土应力分布曲线渐趋丰满。
当受压区混凝土的最大压应变
达到混凝土的极限压应变时,压区混凝土压碎,梁正截面受弯破坏。
此时,梁承担的弯矩M u称为极限
弯矩。
适筋梁的破坏始于纵筋屈服,终于混凝土压碎。
整个过程要经历相当大的变形,破坏前有明显
的预兆。
这种破坏称为适筋破坏,属于延性破坏。
三、试验装置
6—分配梁固定铰支座;7—集中力下的垫板;8—分配梁;9—反力横梁;10—千斤顶; 图
1 钢筋混凝土梁受弯试验装置图
0.25P
(b )弯矩图(kN ·m )
图 2 梁受弯试验加载和内力简图
图 1 为本课程进行梁受弯性能试验采用的加载装置,加载设备为千斤顶。
采用两点集中力加载, 在跨中形成纯弯段,由千斤顶及反力梁施加压力,分配梁分配荷载,压力传感器测定荷载值。
梁受
弯性能试验,取 L =1700mm ,a =100mm ,b =500mm 。
四、实验仪器和器材
1.
反力架
2. 20t 手动千斤顶 1 台、传感器 1 个
3. 应变—静态电阻应变仪 1 台
4. 位移计—百分表 3 个(1 个 30mm ,2 个 10mm )
5. 裂缝—3 放大镜(观测裂缝)、1 个裂缝测宽仪(测量宽度)
( c )剪力图( kN ) P /2
100 100
5 00
5 00 5 00
17 00
( a )加载简图( kN , mm )
6. 其它—电烙铁、万用表、卷尺、毛笔、墨等 五、试件设计
1、试件的主要参数
① 试件尺寸(矩形截面):b ×h ×l =80×160×1700mm ; ② 混凝土强度等级:C30; ③ 纵向受拉钢筋的种类:HRB335;
④ 箍筋的种类:HPB300; ⑤ 纵向钢筋混凝土保护层厚度:25mm ; 试件的配筋情况见图 3。
2、试件加载估算
①开裂弯矩估算
M cr = 0.292(1 2.5αA )+f tk bh 2 (2)
其中α A =2αbh E A s ,α E =EE sc 。
②屈服弯矩估算
M y = f y A s (h 0 −x n /3) 0.9≈ M u (3)
③极限弯矩估算
M u =α1f c bh 02ξ
b
(1− 0.5ξb ) (4)
六、量测内容
1、混凝土平均应变 在梁跨中一侧面布置 4 个应变片,应变片间距 30mm ,标距为 150mm ,
以量测梁侧表面混凝土
沿截面高度的平均应变分布规律,测点布置见图 4。
图
3 梁截面尺寸及配筋图
6 @ 100 φ
@ 100 100
5 00 5 00 5 00
100 1 60 25 25
110
1700
2 6
2、纵向受力钢筋应变
在试件纵向受拉钢筋中部粘贴电阻应变片,以量测加载过程中钢筋的应力变化,测点布置见图 5。
图 5 纵筋应变片布置 3、挠
度
对受弯构件的挠度测点应布置在构件跨中或挠度最大的部位截面的中轴线上,如图 6 所示。
在试
验加载前,应在没有外荷载的条件下测读仪表的初始读数。
试验时在每级荷载下,应在规定的荷载持续试件结束时量测构件的变形。
结构构件各部位测点的测度程序在整个试验过程中宜保持一致,各测点间读数时间间隔不宜过长。
图 6 梁受弯试验挠度测点布置 4、裂缝 试验前将梁两侧面用石
灰浆刷白,并绘制 40mm×50mm 的网格。
试验时借助放大镜用肉眼查找裂缝。
构件开裂后立即对裂缝的发生发展情况进行详细观测,用裂缝测宽仪及钢直尺等工具量测各级荷载作用下的裂缝宽度、长度,并采用数码相机拍摄后手工绘制裂缝展开图,裂缝宽度的测量位置为构件的侧面相应于受拉主筋高度处。
最大裂缝宽度应在使用状态短期试验荷载值持续 15min 结束时进行量测。
七、实验步骤
1、沿梁长度方向标尺寸,贴混凝土应变片;
2、按照试验装置图放置实验加载设备,连接应变仪、百分表、裂缝测宽仪;
钢筋应变片 2
钢筋应变片 1
850
850
80
850
850
160
应变片 1 应变片 2
应变片 3
应变片 4
图 4 梁受弯试验混凝土平均应变测点布置
3、预加载试验;
4、确认仪表等均正常后,试验开始,读应变和百分表初值;
5、利用千斤顶进行分级加载,每级加载后,立即测读并记录静态电阻应变仪、百分表读数:①
0→2kN→4kN→6kN→…加至梁纯弯区出现第一条(批)裂缝,记录开裂荷载值,测量裂缝宽度和长度;
②当试件开裂后,每级荷载值取4kN 累计加载;③当加载达到纵向受拉钢筋屈服(纵筋应变到
2000µε左右)后,每级荷载值取3kN 累计加载至破坏,记录荷载读数及破坏时梁的裂缝分布情况;下列情况任意出现一种时,即视为构件破坏:①受拉主筋应变达到10000µε;②受拉主钢筋处最
大垂直裂缝宽度达到1.5mm;③受压区混凝土压坏;④千斤顶加载力值达到最大值。
6、卸载,记录试验梁破坏时裂缝的分布情况;
7、试验完成后,整理试验现场,交还所借仪器设备,打扫卫生。
八、实验数据记录及处理
1、量测实际试件的几何尺寸,根据实测材性计算出梁的开裂荷载和破坏荷载;
(1)试件尺寸
f c = E c = f y =
E s =
(3)根据试件的原始资料,做理论计算
(4
2、根据试验数据,整理绘制荷载P 与最大挠度点f 的关系曲线
点ε
c 的关系曲线;
3 、根据试验数据, 整理绘制 荷载与受拉钢筋应变点 s ε 的关系曲线 、 荷载与受压区砼最大应变 P
P
荷载与受拉钢筋应变及受压混凝土应变关系曲线4、将实测值与理论计算值进行比较,并分析其产生差异的原因。
5、描述梁的破坏特征,并对受弯梁的工作性能作出评定。
