深圳市轨道交通二期3号线工程3102标段 田贝站换乘节点专项施工方案 北京城建集团有限责任公司 1 1 工程概况 1.1 工程简介

深圳地铁3号线田贝站在田贝四路新增预留与7号线换乘节点，在此地段结构变为地下三层，共有12幅连续墙墙高为28.10m，4幅连续墙变为异型墙，分幅宽度有5.0m、4.3m、3.0m异型三种并新增6幅深埋墙，墙底标高-12.45m，墙顶标高-0.262，处于地面以下15.9m处。

图1-1 换乘节点处平面图 深圳市轨道交通二期3号线工程3102标段 田贝站换乘节点专项施工方案

北京城建集团有限责任公司 2 图1-2 换乘节点处西侧墙立面图 图1-3 换乘节点处东侧墙立面图 深圳市轨道交通二期3号线工程3102标段 田贝站换乘节点专项施工方案

北京城建集团有限责任公司 3 1.2 主要工程数量

田贝站换乘节点围护节构工程量 序号 项 目 单位 变更后数量 变更前数量 新增数量 1 连续墙成槽 m3 2710.6 1012 1698.6 2 C30S8防水混凝土 m3 1798.3 780.9 1017.4 3 填充混凝土 m3 735.4 735.4 4 HRB335钢筋 t 266.66 126.06 140.6 5 HPB235钢筋 t 12.47 8.26 4.21 6 Φ32接驳器 套 580 580 7 Φ25接驳器 套 1298 332 966 8 Φ22接驳器 套 1008 1008 9 Φ20接驳器 套 336 336 10 工字钢（10mm/8mm钢板） t 32.54/28.92 8.74/7.76 23.8/21.16 11 加强钢筋（Φ32） t 1.05 1.05 12 石方开挖 m3 4515 4515 13 钢支撑 t 105.88 14 钢围檩 t 47.41 15 底板C30、S10混凝土 m3 658.6 658.6 16 侧墙C30、S10混凝土 m3 325 325 17 钢筋（HPB235） t 11.91 11.91 18 钢筋（HRB335） t 149.54 149.54

1.3 工程地质

田贝四路与翠竹路交叉口在地质上为褶皱局部隆起部，地下基岩岩面较本站位其它地段都高，中风化岩层<11-3>埋深最浅处只有10.20m，连续墙入中风化岩最大深度达17.90m，并有局部进入微风化岩层。根据地质钻探报告,<11-3>地层极限抗压强度平均值达48.0Mpa，最高为78.24 Mpa ，<11-4>地层极限抗压强度平均值达78.67Mpa，最高达到123.6 Mpa。岩性主要为花岗片麻岩，岩石坚硬，可钻性差，在此地层成槽施工将有很大困难。本段地下水埋深约为3.3m，上层地层分布为<1-1>、<6-1>、<6-2>、<11-1>、<11-2>，无沙土液化等不良地质。 1.4 工程重点、难点 深圳市轨道交通二期3号线工程3102标段 田贝站换乘节点专项施工方案 北京城建集团有限责任公司 4 本地段连续墙深度大、入岩深，岩层强度大，在高强岩层成槽施工、钢筋笼吊装、深埋半截墙施工施本工程的重点和难点。并且此地段为翠竹路和田贝四路的交叉口，交通繁忙，必须快速施工，为交通让路，可用施工时间短，场地狭窄，任务繁重，将是整个田贝站施工的重点和难点。深圳市轨道交通二期3号线工程3102标段 田贝站换乘节点专项施工方案

北京城建集团有限责任公司 5 2 施工准备 2.1 施工围蔽和交通疏解

在田贝四路与翠竹路交叉口换乘节点施工范围，以节点为中心，围蔽一个半径为21.5m的圆形施工围挡，围挡采用240mm砖墙基础，高出地面30cm，砂浆抹面，每隔3m留排水口，上部采用彩钢瓦临时围蔽，间隔2.5m设角钢支架，支架固定于砖墙基础中，围挡总高2.2m，在翠竹路上设南北两个出入口。 翠竹路和田贝四路车辆沿围挡外疏解道路环形绕行，保证十字路口各双向通行四车道。围挡平面示意图见图2-1。 2.2 供水、供电

施工用电、用水采用设置在翠竹路与太宁路交叉口东北角的500kVA变压器和D100mm市政给水管，采用暗埋法接通至施工围挡内。 2.3 施工机械设备

由于连续墙深度大、埋藏深、入岩多，施工质量要求高，工期紧，所以在此地段成槽设备拟选用超重冲击钻机，专门定制10吨重长型冲击钻头，对特硬地层进行冲击，并能很好的保证垂直度；上部较软地层采用冲击钻冲导孔，液压抓斗成槽。配套设备包括泥浆搅拌机、泥浆净化装置、钢筋加工设备、吊车等，详见表2-1 节点段地下连续墙施工主要机械设备表。 2.4 临时设施

按总平面布置图要求，在场地内设临时材料仓库、施工排水沟、沉砂池、钢筋加工场、泥浆池等，见图2-2 节点及南段施工平面布置示意图。 深圳市轨道交通二期3号线工程3102标段 田贝站换乘节点专项施工方案

北京城建集团有限责任公司 6 21.5

图2-1 节点围挡平面示意图 29.00图2-2 节点及南段施工平面布置示意图 表2-1 节点段地下连续墙施工主要机械设备表 序号 名 称 型 号 数 量 备注 1 液压抓斗成槽机 BH-12 1 软土成槽 2 重型冲击钻机 CJ-800 8台 冲击下层硬岩 3 150T履带吊车 QUY150 1台 加长臂、吊笼主机 4 50T履带吊车 QUY50 1台 吊笼副机 5 泥浆搅拌机 3m3 1套 制浆 深圳市轨道交通二期3号线工程3102标段 田贝站换乘节点专项施工方案 北京城建集团有限责任公司 7 序号 名 称 型 号 数 量 备注 6 振动筛 22kW 1台 净化泥浆 7 泥浆净化装置 ZX-50 1台 净化泥浆 8 泥浆泵 10kW 6台 浮渣、排浆 9 泥浆罐 NG-100 3个 储浆、循环 10 电焊机 BX-500 10台 钢筋加工 11 钢筋切断机 GQ40 1台 钢筋加工 12 钢筋弯曲机 GW6-40B 1台 钢筋加工 13 闪光对焊机 1台 钢筋加工 14 电闸压力焊设备 1套 备用接笼 15 直螺纹加工机 1台 钢筋加工 16 切割机 1台 钢筋笼加工 17 气焊设备 2套 钢筋笼加工 18 空压机 12m3 1台 洗槽清孔 19 台式电锯 3.0kW 1台 模板 20 挖掘机 1台 21 装载机 小松50 1台 深圳市轨道交通二期3号线工程3102标段 田贝站换乘节点专项施工方案

北京城建集团有限责任公司 8 3 施工方案及技术措施 3.1 总体安排

3.1.1 设备选型 由于连续墙深度大、埋藏深、入岩多、岩层强度高，施工质量要求高，工期紧，所以在此地段成槽设备拟选用超重冲击钻机，专门定制10吨重长型冲击钻头，采用50吨履带吊提升和下放冲击钻头，对特硬地层进行冲击，能很好的保证垂直度。上部较软地层采用冲击钻冲导孔，BH-12型液压抓斗抓土成槽。配套设备包括泥浆搅拌机、泥浆净化装置、钢筋加工设备、150吨和50吨履带吊车等。 3.1.2 施工顺序 施工围蔽及各项准备工作完成之后，即可开始连续墙的施工。由于此地段地下管线复杂，连续墙的施工需和管线改迁配合进行。在围蔽范围内先将一条电力电缆、一条市政污水、一条雨水、一条给水管线改迁出WW16～18和WE16～18范围之外，空出该段位置，最先施工西侧WW16~WW18和东侧WE16~WE18号墙以及Z1～Z3 桥桩，并将铺盖横梁L1～L3浇筑完成。将场地交给管线改迁单位，节点范围内和田贝四路东侧所有横跨基坑需悬吊的管线全部改移在WW16~WW18和WE16~WE18号墙范围之内。然后依次施工WW15、WW19、WW20和WE15、WE19、WE20号墙，完成后再施工7号线负三层的深埋墙，接下来施工桥桩Z4、Z5和横梁L4、L5，同时施工纵梁、盖板、沥青路面，完成铺盖施工，开放节点，恢复田贝四路和太宁路的东西向通行。 3.1.3 深埋槽段施工措施 深埋墙成槽从原地面开始挖槽，槽段上部为空槽，采用素混凝土回填，待开挖基坑时再将其凿除。在加工钢筋笼时，为了保证二期槽段的钢筋笼能准确到位，一期槽段钢筋笼的接缝工字钢要按槽段总高加工，并且在两片工字钢之间每隔2.0m高度设置钢筋拉接支撑，保证工字钢不变形，定位准确。一期槽段的素混凝土灌筑至原地面高程。 3.2 导墙施工

导墙是在地下墙挖槽之前构筑的临时结构物，它对地下连续墙的挖槽起着重要作 深圳市轨道交通二期3号线工程3102标段 田贝站换乘节点专项施工方案 北京城建集团有限责任公司 9 图3-1 深埋槽段施工示意图 用，控制挖槽位置，为挖槽机导向，蓄存泥浆，防止槽顶部坍塌，作施工时水平与竖向深圳市轨道交通二期3号线工程3102标段 田贝站换乘节点专项施工方案 北京城建集团有限责任公司 10 测量的基准；作放钢筋笼、设置导管以及架设挖槽设备的支承点。 3.2.1 导墙设计 （1）根据施工区域地质情况，导墙做成“双C”形现浇钢筋砼结构，内侧净距为地连墙设计厚度加40mm的施工余量。如图3-2所示：

图3-2 导墙剖面图 （2）导向墙各转角处需向外延伸400mm，以满足最小开挖槽段的需要。转折段与标准段接头转角处各向外延伸500mm。如图3-3所示：

图3-3 导墙转角示意图 （3）导向墙在遇到特殊地段如软土、沙土等地段，根据施工现场情况可采用改变导墙形式、增大导墙尺寸和深度及增加配筋等措施，以保证地下连续墙的各项技术指标。 3.2.2 导墙施工 用全站仪放出地墙轴线，并放出导墙位置(连续墙轴线向基坑外侧外放30mm)，导墙

400mm400mm

400mm

合集下载

施工方案-隧道嵌缝施工方案

施工方案-隧道嵌缝施工方案

无锡市地铁2号线土建工程08标区间隧道手孔封堵及嵌缝施工方案编制：审核：批准：无锡市地铁2号线土建工程08标项目经理部二Ｏ一三年二月隧道手孔封堵及嵌缝施工方案一、工程概述无锡市地铁2号线土建工程08标区间工程包含三个盾构区间（靖海公园站～广益新城站，广益新城站～华夏路站，华夏路站～友谊路站）以及区间隧道的联络通道及泵站的施工。

靖广区间隧道左线847环,右线846环。

广华区间隧道左线589环,右线586环。

华友区间隧道左线806环,右线804环。

三条区间共计4478环。

目前，广华区间已双线贯通，华友区间右线贯通，左线推进至24环，靖广区间右线推进至745环，左线推进至31环。

根据管片防水施工图设计意图，隧道所有手孔均需做封堵，隧道上半环采用硫铝酸盐超早强（微膨胀）水泥充填手孔，塑料保护罩套于螺栓上；隧道下半环采用硫铝酸盐超早强（微膨胀）水泥充填手孔。

拱底块道床范围内的手孔不做充填处理，同时根据实际工况（如隧道转弯处、隧道推进中高程产生偏差等情况）对拱底局部手孔封堵数量做相应调整。

临近洞门20环及联络通道两个各10环范围全环施做嵌缝，其余嵌缝范围为拱顶45°和拱底90°范围，嵌缝材料采用聚硫密封胶，嵌缝作业在盾构千斤顶影响范围外及隧道稳定后进行。

二、编制依据1、《地下防水工程质量验收规范》（GB50208-2011）2、《地下工程防水技术规范》（GB50108-2008）3、《无锡地铁2号线管片防水施工图》三、嵌缝1、嵌缝施工操作流程图2、嵌缝作业步骤与工艺要求（1）、修补嵌缝槽管片管片在制作、运输和拼装时，其角部和边缘的嵌缝槽有时会破碎，严重的甚至露出钢筋。

这样地下水就会绕过接缝的弹性密封垫通过管片裂缝直接进入隧道，同时造成钢筋锈蚀，影响结构强度。

修补时应将损坏的管片修复至原来的尺寸，尤其是嵌缝槽的形状和尺寸。

（2）、清缝用钢丝刷或毛刷除去嵌缝槽内的泥沙杂物，用清水冲洗干净，并使其干燥。

无锡天然气探测器施工方案

无锡天然气探测器施工方案

无锡天然气探测器施工方案1. 引言天然气是一种常见的能源，由于其无色、无味，以及易燃等特性，当泄漏发生时可能会造成安全事故。

为了提高无锡地区天然气使用的安全性，我们计划在无锡市范围内安装一批天然气探测器。

本文档将详细介绍无锡天然气探测器的施工方案。

2. 施工目标本施工方案的目标是在无锡市范围内部署一批天然气探测器，以实时监测天然气泄漏，并及时警示相关部门和居民，防止事故发生。

3. 施工流程3.1 前期准备工作在施工开始前，需要进行以下准备工作： - 调查与评估：对无锡市各地区天然气使用情况进行调查与评估，确定需要安装探测器的位置。

- 设计方案：制定天然气探测器的布置方案，考虑到无锡市地形、建筑结构和人口分布等因素。

- 材料选购：根据设计方案，购买所需的天然气探测器及相关设备。

3.2 施工步骤施工步骤如下所示： 1. 安装探测器支架：根据设计方案，确定每个探测器的位置，并将支架固定在墙壁或天花板上。

2. 连接电源和通信线缆：将电源线和通信线缆连接到探测器上，并确保连接牢固。

3. 安装天然气探测器：将探测器放置在支架上，并固定好。

4. 连接报警系统：将探测器与报警系统连接，确保探测器能够及时发送报警信号。

5. 调试与测试：对已安装的探测器进行调试和测试，确保其正常工作。

6.标识和说明：在探测器周围标识警示标志，并提供使用说明，以便人们了解其意义和使用方式。

3.3 完成阶段在施工完成后，需要进行以下工作： - 验收测试：对已安装的天然气探测器进行终端测试，确保其性能和功能正常。

- 培训与宣传：对相关部门和居民进行培训，教授天然气探测器的使用方法和注意事项，提高安全意识和应急能力。

- 项目总结：对整个施工过程进行总结和评估，总结经验教训，并提出改进建议。

4. 安全措施在施工过程中，应严格遵守以下安全措施： - 穿戴个人防护装备：施工人员应佩戴安全帽、防护眼镜、手套等个人防护装备。

- 严禁吸烟：在施工现场严禁吸烟，以防止引发火灾。

裙房屋面施工方案

裙房屋面施工方案

工程概况本工程为湖滨壹号花园B区1#、2#楼，位于无锡市滨湖区。

北临望山路，东临蠡湖大道，由无锡豪伟置业有限公司投资建设，无锡市民用建筑设计院有限公司设计，上海金桥工程建设发展有限公司承建。

该工程建筑面积为45903m2，其中地下建筑面积7505m2，地上38398m2。

主楼剪力墙结构，地下一层，地上三十层，地下室内、外墙砼剪力墙厚均为30㎝。

地下室层高为4.9m。

地上一层层高为5.92m，二层层高为4.8m，三层层高为5.2m，四~三十层层高为2.9m,墙体厚度为25㎝、19㎝。

其中裙房三层框架结构,层高同主楼，框架柱截面为600×600和500×500㎜,人防地下一层层高3.95m。

商业用房与人防地下室，基础是筏板基础，板厚600mm，主楼基础是桩筏基础，板厚1450mm。

设计要求本工程商场部分屋面设计为种植屋面,变更后的屋面做法为（自结构楼面往上）：①JSⅡ型聚合物水泥防水涂料（＞1.2厚），墙柱根、管道交接周围，后浇带范围涂刷加强层一遍（1.2厚），墙柱根上翻600mm。

②LC10泡沫砼找坡2%最薄处30mm；③4厚SBS改性沥青耐穿刺防水卷材，墙柱根、管道周围、后浇带范围加设一道，墙柱根上翻600mm，与女儿墙固定时设滴水护角。

④3厚白灰砂浆隔离层（种植屋面，H轴南）/30厚挤塑聚苯乙烯保温板（铺装屋面，J轴北）；⑤40厚C20细石混凝土，内配Φ4@150双向钢筋网，粉平压实抹光，留分隔缝≤4000mm，缝内钢筋切断，缝宽20，嵌PVC防水油膏。

编制依据1、《地下工程防水技术规范》GB50108-20012、《地下防水工程质量验收规范》GB50208-20023、《种植屋面工程技术规程》JGJ155-20074、江苏省《标准住宅工程质量通病控制标准》5、湖滨壹号花园B区1#、2#楼工程施工图6、《绝热用挤塑聚苯乙烯泡沫塑料》GBT10801.2-20027、施工组织设计施工组织1、种植屋面工程是一项系统的工程，从管理到施工的每个环节都应严格把关，密切配合。

(完整版)环境保护专项施工方案

(完整版)环境保护专项施工方案

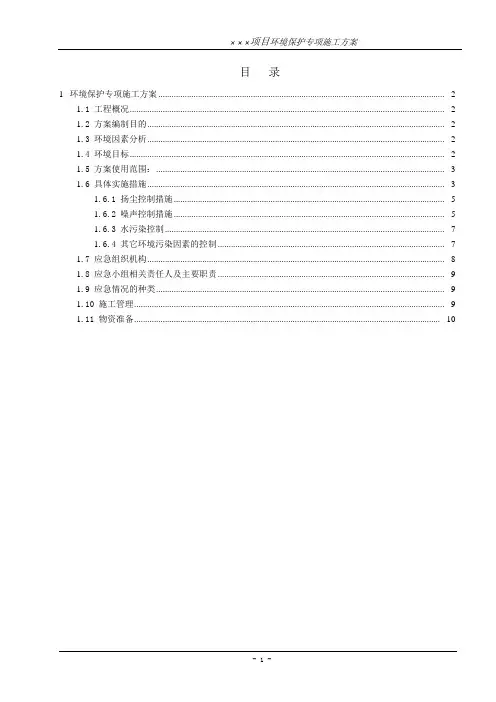

目录1环境保护专项施工方案 .................................................................................................................................. - 2 -1.1 工程概况............................................................................................................................................... - 2 -1.2 方案编制目的....................................................................................................................................... - 2 -1.3 环境因素分析....................................................................................................................................... - 2 -1.4 环境目标............................................................................................................................................... - 2 -1.5 方案使用范围：................................................................................................................................... - 3 -1.6 具体实施措施....................................................................................................................................... - 3 -1.6.1 扬尘控制措施........................................................................................................................... - 5 -1.6.2 噪声控制措施........................................................................................................................... - 5 -1.6.3 水污染控制............................................................................................................................... - 7 -1.6.4 其它环境污染因素的控制....................................................................................................... - 7 -1.7 应急组织机构....................................................................................................................................... - 8 -1.8 应急小组相关责任人及主要职责....................................................................................................... - 9 -1.9 应急情况的种类................................................................................................................................... - 9 -1.10 施工管理............................................................................................................................................. - 9 -1.11 物资准备........................................................................................................................................... - 10 -1环境保护专项施工方案1.1工程概况本工程为无锡市滨开南社区二号C1地块C2工程，位于无锡市滨湖区南湖大道东瑞景道西塘铁桥路南，工程包括7栋高层（C-8、C-9、C-10、C-11、C-12、 C-13 、C-14），3栋多层公建（15、16、17号楼），1个地下车库（C1地下车库，五级人防地下室），共计12个单体，建筑面积地上106433m2，地下27949m2。
