..编制说明.《万科住宅建筑构造图集(二)--- 预制内墙板工艺工法》是由中国建筑标准设计研究院和万科企业股份有限公司(以下简称万科)共同编制的用于万科及其下属公司管理的建筑工程专用图集。

本图集在总结广州、、、、、沈阳等公司应用预制内墙板经验的基础上，推出试行版。

主要包括预制内墙板的深化设计、材料要求以及工艺流程和构造做法。

供设计、施工、监理等单位在万科工程中试用。

1 编制依据:《建筑用轻质隔墙条板》GB/T23451—2009 《建筑轻型条板隔墙技术规程》JGJ/T157—2008 《建筑隔墙用轻质条板》JG/T169—2005 《建筑工程施工质量验收统一》GB50300 《轻骨料混凝土隔墙板施工技术规程》DB11/T491-2007 《蒸压陶粒混凝土墙板应用技术规程》DBJ/T—15-84-2011《轻质隔墙条板质量检验评定标准》DBJ01-29 《四川省灰砂混凝土空心隔墙板标准图集》川08J135 《住宅设计规范》GB50096-2011 《住宅建筑规范》GB50368-2005 《建筑设计防火规范》GBJ16-2006 《高层民用建筑防火设计规范》GB50045-20052 适用范围:2.1万科及其下属公司在各地管理的新建及改、扩建的住宅和公建项目；2.2抗震设防烈度6-8度的地区。

3 主要内容:本图集共分四个分册。

第一分册通用部分主要描述了隔墙板深化设计要求并给出隔墙板排板图示例及隔墙板安装顺序图。

第二—第四分册按照预制内墙板原材料、构造和生产工艺的不同，分别给出了蒸压陶粒混凝土预制内墙板、轻骨料混凝土预制内墙板和钢筋混凝土预制内墙板的材料说明、质量验收标准、成品保护要求、工艺流程及构造做法说明。

4其他：4.1选用预制内墙板时，其防火和隔声性能应满足施工图纸的要求。

4.2预制内墙位于有防水要求的房间（如卫生间、洗衣间等）时，应设置混凝土反坎。

并建议优先采用预制混凝土反坎（与现浇楼板同期施工就位）。

【万科】装修房工法样板标准第一部分：图片展示：屋面瓦及保温隔热系统展示外墙石材涂料及保温系统展示第二章、工序样板展示工序样板展示（木工类）01木门套工艺工法展示（1）涂刷防腐、防火涂料.弹线定位铺钉位置.防锈漆修补钉眼1、根据户内门的深化图尺寸测量墙洞尺寸，进行定位放线。

2、按定位尺寸在墙洞预放的砼砖上打孔，嵌入木楔。

3、根据墙的厚度计算好尺寸，在加工区统一下料，并涂刷防火涂料。

厨卫门套基层下部300mm高位置加涂防腐涂料。

4、门套基层按定位尺寸安装，并在细木工板基层弹固定位置的尺寸。

5、门套钉眼涂刷防锈漆，防止生锈。

6、木门套基层板与墙体间缝隙填入发泡剂，增加密实度。

7、木门套基层板侧粘贴防水胶带，防止受潮变形。

工序样板展示（木工类）01木门套工艺工法展示（2）1、门套基层上下钉距400mm;门套基层两端距板头85mm的距离打孔，用2寸的铁钉固定。

2、板材应做好防火、防腐处理。

3、木门框安装必须牢固。

4、木门套基层垂直度误差±3mm，宽度误差±2mm，高度误差±5mm，对角线误差±5mm。

工序样板展示（木工类）01木门套工艺工法展示（3）钉距板边：50mm 水平钉距：130mm垂直钉距：400mm工序样板展示（木工类）01木门套工艺工法展示（4）钉距板边：50mm垂直钉距：330mm错位铺钉：沿门套板纵向中线左右错开钉入钉子能够使门套板两侧受力均匀，增加其牢固性能够使门套安装时的平整度和垂直度得到有效控制工序样板展示（木工类）02轻钢龙骨吊顶工艺工法展示（1）龙骨间距主龙骨距墙：300mm主龙骨间距：1000mm副龙骨间距：300mm工序样板展示（木工类）02轻钢龙骨吊顶工艺工法展示（2）工序样板展示（木工类）02轻钢龙骨吊顶工艺工法展示（3）1、根据图纸及规范要求，经测量后，现场放线。

2、使用电锤向顶面打孔，使用膨胀螺栓进行预埋，使用吊杆将螺栓涨紧。

3、使用螺母将吊件与吊杆连接，调整龙骨水平及吊件连接锁紧。

【万科研发】万科集团精装修工艺工法标准（质量的保证）第一部分、工序管理（一）．制定合理的施工工序强调正确的施工顺序，合理安排工序，尽量避免多工种在同一作业套内交叉施工，对于成品保护难度较大的材料，安排在大部分装饰工作量完成后进行安装，施工期间做好成品保护工作，原则上谁施工谁保护，做到工序结束即保护到位后移交下道工序进行后续施工，精装总包负责成品保护的日常维护，具体工序如下：（二）．工序检查现场应加强对水电预留预埋、卫生间防水、厨卫墙地砖镶贴、吊顶、木门套、涂料、地板、橱柜、电器安装、卫生器具安装等工序控制，做到项目部工程师10％抽查，监理100％检查验收，并形成检查记录以备查验。

每一道工序大面积展开前，均应先做工序样板，经监理、甲方确认后将作为大面积施工的工序质量标准。

施工工序检查一览表如下：二、工艺工法标准（一）．复合木地板工程１、工艺流程2.工艺工法：（1）铺设前应对材质、颜色、油漆、尺寸、含水率、甲醛含量、加工精度等验收认可。

（2）木地板的基层要求干净、平整、干燥、牢固、耐腐，应预留伸缩缝，以防止变形。

基层处理建议采用水泥自流坪或提高土建地面施工标准，地板铺装前应注意地面清洁。

应有踢脚线，踢脚线安装前一定检查墙面（200mm以内）的平整度，保证踢脚与墙体接缝一致。

成品保护的检查。

（3）控制施工程序，加强安装前和过程中的检验。

木地板基层验收合格后，方可进行面层铺设施工；严禁在木地板铺设时，与其它室内装饰装修工程交叉混合施工。

（4）毛地板内水管和电线管禁止并排设置；水电线管应采用专用管卡固定牢固。

（5）地板铺设完工后，应保持室内正常通风。

（6）木地板验收：表面平整、无色差、无毛刺、无裂痕和划痕、牢固；相邻地板应留伸缩缝并做过桥连结处理；门口应隔断。

重点控制平整度、拼接高度差、拼接缝隙宽度、四周伸缩缝。

3、质量标准１）．保证项目：（1）复合木地板的材质和强度、耐磨性必须符合国家有关标准。

（2）板块之间的拼接牢固，无松动现象。

【万科】装修房工法样板标准第一部分：图片展示:屋面瓦及保温隔热系统展示外墙石材涂料及保温系统展示第二章、工序样板展示工序样板展示（木工类）01木门套工艺工法展示（1）涂刷防腐、防火涂料•弹线定位铺钉位置•防锈漆修补钉眼1、根据户内门的深化图尺寸测量墙洞尺寸，进行定位放线。

2、按定位尺寸在墙洞预放的砼砖上打孔，嵌入木楔。

3、根据墙的厚度计算好尺寸，在加工区统一下料，并涂刷防火涂料。

厨卫门套基层下部300mn 高位置加涂防腐涂料。

4、门套基层按定位尺寸安装，并在细木工板基层弹固定位置的尺寸。

5、门套钉眼涂刷防锈漆，防止生锈。

oo 2363'L 吕 8§Ojoo.130 1——「 1、门套基层上下钉距400mm 门套基层两端距板头85mm 勺距离打孔，用2 寸的铁钉固定 2、板材应做好防火、防腐处理。

3、木门框安装必须牢固4、木门套基层垂直度误差土 3mm 宽度误差土 2mm 高度误差土 5mm 对角 线误差土 5mm6木门套基层板与墙体间缝隙填入发泡剂，增加密实度7、木门套基层板侧粘贴防水胶带，防止受潮变形 工序样板展示（木工类）01木门套工艺工法展示（2）土建凉跆暹面•发泡割木门壽基茎 门套基层 表闫刷扁腐、 _防火涂科 才2寸铁钉丄三•弹墟定位工序样板展示（木工类）01木门套工艺工法展示（3）钉距板边：50mm 水平钉距：130mm 垂直钉距：400mm工序样板展示（木工类）01木门套工艺工法展示（4）钉距板边：50mm垂直钉距：330mm错位铺钉：沿门套板纵向中线左右错开钉入钉子能够使门套板两侧受力均匀，增加其牢固性能够使门套安装时的平整度和垂直度得到有效控制工序样板展示（木工类）02轻钢龙骨吊顶工艺工法展示（1）主龙骨间距：1000mm副龙骨间距：300mm工序样板展示（木工类）02轻钢龙骨吊顶工艺工法展示（2） 4*T « Ji ~ 丑.・ A *4 a * * *' - * 中 »1 • < • • ■- 巴.* 4 A 、: \ a - / * 4、 4 …. ■・■ , , ■ ■ ■ ■ ■ …小 … ■・ … ."-T 1 4 电 « \ 1・ i , %.E ■二 * —. . - \ 」 工序样板展示（木工类）02轻钢龙骨吊顶工艺工法展示（3）fs 吊寫 土巽樓根勺poo土榊.1200 M 觞附出曲w 1200mm1、根据图纸及规范要求，经测量后，现场放线。

万科精装修节点施工标准丨装修工艺...

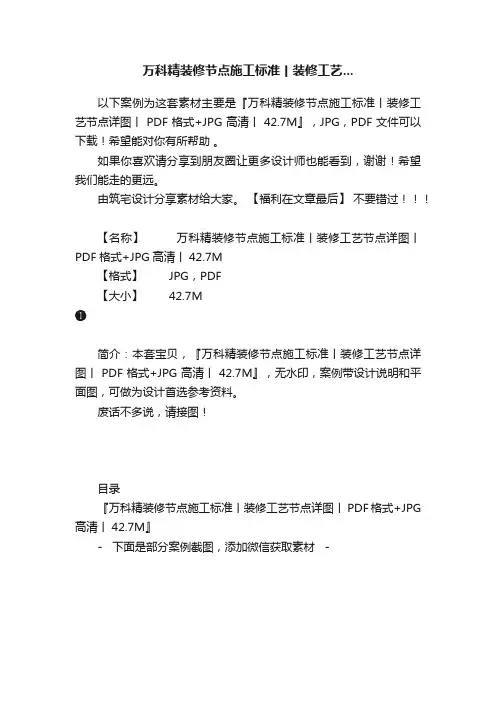

以下案例为这套素材主要是『万科精装修节点施工标准丨装修工艺节点详图丨PDF格式+JPG高清丨42.7M』，JPG，PDF文件可以下载！希望能对你有所帮助。

如果你喜欢请分享到朋友圈让更多设计师也能看到，谢谢！希望我们能走的更远。

由筑宅设计分享素材给大家。

【福利在文章最后】不要错过
【名称】万科精装修节点施工标准丨装修工艺节点详图丨PDF格式+JPG高清丨42.7M
【格式】 JPG，PDF
【大小】 42.7M
❶
简介：本套宝贝，『万科精装修节点施工标准丨装修工艺节点详图丨PDF格式+JPG高清丨42.7M』，无水印，案例带设计说明和平面图，可做为设计首选参考资料。

废话不多说，请接图！
目录
『万科精装修节点施工标准丨装修工艺节点详图丨PDF格式+JPG 高清丨42.7M』
- 下面是部分案例截图，添加微信获取素材 -
- 下面是部分案例截图 -
❷
简介：本套宝贝，『万科精装修节点施工标准丨装修工艺节点详图丨PDF格式+JPG高清丨42.7M』，无水印，案例带设计说明和平面图，可做为设计首选参考资料。

废话不多说，请接图！
详细图文
『万科精装修节点施工标准丨装修工艺节点详图丨PDF格式+JPG 高清丨42.7M』
- 下面是部分案例截图，添加微信获取素材 -
『万科精装修节点施工标准』
EDN。

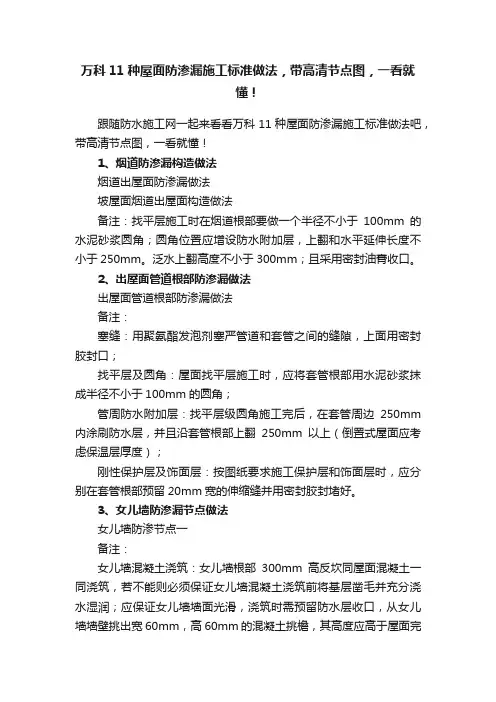

万科11种屋面防渗漏施工标准做法，带高清节点图，一看就懂！跟随防水施工网一起来看看万科11种屋面防渗漏施工标准做法吧，带高清节点图，一看就懂！1、烟道防渗漏构造做法烟道出屋面防渗漏做法坡屋面烟道出屋面构造做法备注：找平层施工时在烟道根部要做一个半径不小于100mm的水泥砂浆圆角；圆角位置应增设防水附加层，上翻和水平延伸长度不小于250mm。
