施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
装饰墙、地、顶工程三维图解细部节点及工艺做法
一、地面节点与工艺
1、实木复合地板安装
工艺说明：
木地板品种与规格由设计人定，并在施工图中注明；
木地板在粘铺前先在背面涂氟化钠防腐剂，再涂粘结剂；
设计要求燃烧性能为B1级时，应按消防部门有关要求加做相应的防火处理；
2、实木复合地板安装
3、复合地板安装
工艺说明：
原建筑钢筋混凝土楼板30厚1:3水泥砂浆找平层水泥自流平
地板专用消音垫
企口型复合木地板
4、复合地板安装节点
工艺说明
刷油漆（地板成品已带油漆者无此道工序）
30厚1:3水泥砂浆找平层
40*50木支撑（满涂防腐剂）中距800，两端头及底面用专用“实木地板胶”粘剂与龙骨和木垫块粘牢。
双层9厚多层板背面满刷防腐剂
6、实木地板安装节点图
工艺说明
原建筑钢筋混凝土楼板
30厚1:3水泥砂浆找平层
1.5厚JS或聚氨酯涂膜防水层10厚1:3水泥砂浆防水保护层30厚1:3干硬性水泥砂浆粘结层不锈钢止水板
带结构胶
石材(六面防护)
8、淋浴间地坎工艺节点图。
恒大恒大万科集团装修工程工艺工法及节点详
图
WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
万科集团装修工程工艺工法
及节点详图
集团工程管理部
集团万创设计管理中心
二○一一年三月三十日
总说明：
由集团工程管理部组织一线公司共同研究的《万科集团装修工程工艺工法及节点详图》已编制完成，并经集团工程技术委员会装修技术组审核通过。
本图集作为集团装修工程的专用工艺工法图集，包括吊顶、窗台、楼地面、洁具、木作五部分工艺工法内容。
本图集为集团统一标准，将作为集团设计、招标、施工、成本结算的依据，供万科项目设计、施工、监理等单位在全集团装修工程中使用，各公司必须严格执行。
对于图集中有多个方案的，可以根据当地施工队伍习惯及水平选择相应方案，方案选择要在设计前确定。
设计前要与设计方充分沟通，对于与设计不一致的，装修节点图按照设计要求，但施工的工艺工法应以本图集为准。
本图集（A0版）自发布之日生效，并将纳入集团实测实量与工程质量检查、评估范围。
各公司在执行过程中如发现问题，或有疑问请与集团工程管理部杨满宏联系，分机6418。
目录
2 固定龙骨刨光时要顺木纹操作，先刨削出相邻两个基准面，并做上符合标记，再按规定尺寸加工完成另外两个基础面，要求光洁、无接搓
3 固定窗帘盒采用45。
斜角钉胶结合，但钉帽一定要砸扁后打入木内。
上盖面可加工后直接涂胶钉
入下框体
质量控制点
1、弹线定位
2、龙骨的固定
3、窗帘盒的固定
做法说明。
施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。

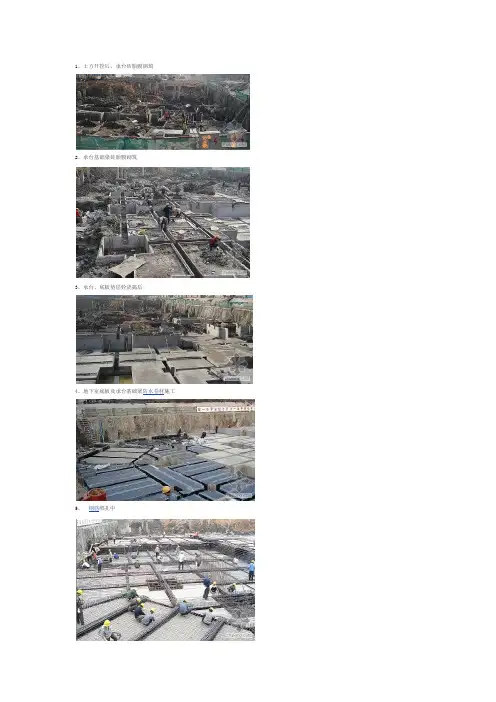

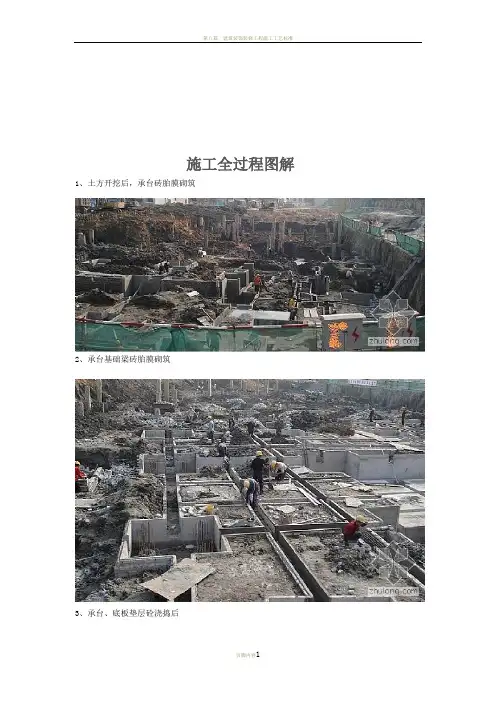

1、土方开挖后，承台砖胎膜砌筑
2、承台基础梁砖胎膜砌筑
3、承台、底板垫层砼浇捣后
4、地下室底板及承台基础梁防水卷材施工
5、钢筋绑扎中
6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中
7、外墙施工缝处模板挂模
8、外墙模板挂模。
注意要用止水螺杆
9、管道预埋
10、高低跨处模板的下部我们焊上了钢筋支架
地下室高低跨处模板挂模
11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后
13、地下室放线，柱头砼凿毛
14、模板钢管架搭设
15、外墙施工缝处凿毛
16、柱脚焊的定位钢筋
17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查。
精装修工程细部节点做法图文解析
精装修工程细部节点做法详解（图文并茂）
01.墙面石材饰面细部构造
1、石材干挂法施工示意图：
●适用范围：
室内大厅、电梯厅等公共空间。
●施工工序：
●重点说明：
1）所有型钢规格符合国家标准，热镀锌处理，焊接部位做防锈处理。
不锈钢石材挂件钢号为202以上、沿海项目需采用304钢号连接配件。
2）石材厚度要求在20mm以上，2500mm高以内的墙体，竖向需采用5#槽钢，横向采用40mm×40mm型角钢，间距根据石材的横缝排版确定。
2500mm高以上的墙体，竖向需采用8#槽钢，横向采50mm×5mm型角钢，间距根据石材的横缝排版确定。
2、墙面石材U型凹槽排版示意图：
●适用范围：
室内大厅、电梯厅、卫生间等墙面。
●重点说明：
石材墙面横缝，需根据人体的视线高度排布。
3、墙面石材阳角收口示意图：
●适用范围：
室内大厅、电梯厅、卫生间等墙面。
●重点说明：
墙面石材阳角收口均需45度拼接对角处理；待墙面石材全部铺贴完成后，须调制与石材同色的云石胶作勾缝处理，勾缝必须严密;墙面石材阳角按设计要求加工。
4、墙面石材阴角收口示意图：。
万科集团装修工程工艺工法及节点详图
集团工程管理部
集团万创设计管理中心
二○一一年三月三十日
总说明：
由集团工程管理部组织一线公司共同研究的《万科集团装修工程工艺工法及节点详图》已编制完成，并经集团工程技术委员会装修技术组审核通过。
本图集作为集团装修工程的专用工艺工法图集，包括吊顶、窗台、楼地面、洁具、木作五部分工艺工法内容。
本图集为集团统一标准，将作为集团设计、招标、施工、成本结算的依据，供万科项目设计、施工、监理等单位在全集团装修工程中使用，各公司必须严格执行。
对于图集中有多个方案的，可以根据当地施工队伍习惯及水平选择相应方案，方案选择要在设计前确定。
设计前要与设计方充分沟通，对于与设计不一致的，装修节点图按照设计要求，但施工的工艺工法应以本图集为准。
本图集（A0版）自发布之日生效，并将纳入集团实测实量与工程质量检查、评估范围。
各公司在执行过程中如发现问题，或有疑问请与集团工程管理部杨满宏联系，分机6418。
1
目录
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
龙骨长度需多跟延续接长时，用次龙骨连接件，在吊挂次龙骨的同时，将相对端头相连接，并先调直后固定
铝合金条形扣板吊顶做法
6
安装铝合金条形板
铝扣板安装时在装配面积的中间位置垂直次龙
骨方向拉一条基准线，对齐基准线向两边安装。
安装时，轻拿轻放，必须顺着翻边部位顺序将条形板两边轻压，卡进主龙骨后再推紧
7
清理饰面
铝扣板安装完，需用布把板面全部拭擦干净，不
得有污物及手印等
铝合金条形扣板吊顶
审核
校对
马红军
李峻
设计 傅思勤
22
23
度需多跟延续接长时，用次龙骨连接件，在吊挂次龙骨的同时，将相对端头相连接，并先调直后固定
铝合金方形扣板吊顶做法图
6
安装铝合金方形板
铝扣板安装时在装配面积的中间位置垂直次龙骨
方向拉一条基准线，对齐基准线向两边安装。
安装
时，轻拿轻放，必须顺着翻边部位顺序将方形板两边轻压，卡进主龙骨后再推紧
7
清理饰面
铝扣板安装完，需用布把板面全部拭擦干净，不得
有污物及手印等
铝合金方形扣板吊顶
审核
校对
马红军
李峻
设计 傅思勤
节点详图节点详图
平顶灯槽（高度《300，距墙长度《400）做法(一)
平顶灯槽（高度《300，距墙长度>400）做法（二）做法说明做法说明
1、木龙骨六面涂刷防火涂料。
细木工板非与石膏板接触的一侧涂刷防火
涂料，木枕必须防腐液浸泡；1、木龙骨六面涂刷防火涂料。
细木工板非与石膏板接触的一侧涂刷防火涂料，木
枕必须防腐液浸泡；
24
25
节点详图节点详图
平顶灯槽（高度>300）做法（三）
洗墙灯带（高度《250）做法（四）
26
27
节点详图
洗墙灯带（高度>250）做法（五）
28
29
工艺流程构造做法节点详图
1 定位在窗顶部位的吊顶处，做出一条凹槽，在槽
内装好窗帘轨，作为含在吊顶内的窗帘盒，
与吊顶施工一起做好
暗藏窗帘箱（高度《300）节点做法（一）
2 固定龙骨刨光时要顺木纹操作，先刨削出相邻两个基准面，并做上符合标记，再按规定尺寸加工完成另外两个基础面，要求光洁、无接搓
3 固定窗帘盒采用45。
斜角钉胶结合，但钉帽一定要砸扁后打入木内。
上盖面可加工后直接涂胶钉入下框体
质量控制点
1、弹线定位
2、龙骨的固定
30
31
节点详图
暗藏窗帘箱（高度>300）节点做法（二）
暗藏窗帘箱节点做法（二）
32
33
34
35
36
37
节点详图节点详图
单层石膏板吊顶与涂料、壁纸墙面处凹槽做法（一）双层石膏板吊顶与涂料、壁纸墙面处凹槽做法（二）做法说明做法说明
1、石膏线条成品一定要求使用精石膏粉制作的高品质石膏线条，确保石
膏线条不需要批补腻子，可以直接涂刷乳胶漆；
2、石膏线条使用粘结石膏粘贴在细木工板基层上，接口及转角处进行局1、石膏线条成品一定要求使用精石膏粉制作的高品质石膏线条，确保石膏线条不
需要批补腻子，可以直接涂刷乳胶漆；
2、石膏线条使用粘结石膏粘贴在细木工板基层上，接口及转角处进行局部打磨修
38
39
40
节点详图
节点详图
25
≤300
边龙骨
成品Z 型金属线条
5
木龙骨
Z 型线条与面砖交接处打热熔胶面砖
面砖粘结层
次龙骨纸面石膏板纸面石膏板
大吊吊筋
主龙骨
≤3
表面打半透明硅胶
石膏板吊顶与瓷砖、大理石墙面交接凹槽做法（三）
① 安装剖面图
浴霸或排风扇轮廓线示意中龙骨中龙骨
吊件
主龙骨
② 安装平面示意图
做法说明
1、瓷砖顶面使用木龙骨压顶，木龙骨与墙面采用垫片调整，使龙骨侧面与瓷砖完成面平齐。
Z 字型凹槽采用铝合金材质，喷涂白色面漆，厚度为大于等于1mm ；
41
42
节点详图
节点详图
60
吊筋
吊件主龙骨
中龙骨石膏板
金属扣板配套龙骨成品金属扣板
L 型边角条18厚细木工板木龙骨石膏板
≤300
锤击式膨胀钉@400
铝合金扣板吊顶与石膏板吊顶交接做法（五）
石膏板吊顶与瓷砖墙面交接做法（六）
43
44
45
46
47
48
