智能楼宇的电气接地(一)

楼宇智能化系统弱电设备及线路的接地要求和注意事项随着大量的智能化楼宇的出现，对接地系统也提出了许多新的要求。

在常用的几种接地型式中，哪一种能够适合智能化楼宇？智能化系统的弱电设备及线路的接地要求如何与强电设备及线路的接地统筹考虑？下面一一分析！1、IT系统I表示电源端不接地，或经过高阻抗接地。

T表示负载侧电气设备外露可导电部分直接接地。

IT系统最大的优点是当发生单相接地故障时，故障电流很小，可以不切断故障线路。

为保证人身安全，它要求发生接地故障时发出信号，设备的接触电压不大于50V，其动作电流应符合下式要求：RA·Id≤50V式中：RA―外露可导电部分的接触电阻（Ω）Id―相线和外露可导电部分间第一次短路故障电流（A）为达到此要求，应减少配电系统的对地电容，例如限制设备线路总长度。

IT系统的缺点是不宜配出中性线N，并必须补充一些安全措施，不宜用于拥有大量单相设备的智能化大楼的低压配电系统。

但智能化系统重要的主机房设备和各层终端设备设置防雷击、防干扰隔离变压器后可采用IT系统供电。

2、TT系统第一个符号T表示电源端有一点直接接地；第二个符号T表示电气装置外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

（1）TT系统的特点是中性线N与保护接地线PE无电气连接，即中性点接地与PE线接地是分开的。

该系统在正常运行时，当三相负荷不平衡时，在中性线N带电情况下，PE线不会带电。

（2）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，接地故障保护的动作特性应符合下式要求：RA·Ia≤50V 式中：RA―外露可导电部分的接地电阻和PE线电阻（Ω）Ia―保证保护电器切断故障回路的动作电流（A）由于接地故障电流的大小受电源端的接地电阻和设备外壳的接地电阻之和的限制，一般情况下其电流较小，不能启动低压断路器跳闸或熔断器熔断，将造成漏电设备的外壳对地电压高于安全电压，故应采用漏电保护器保护。

试论智能建筑电气保护与接地的有效方法摘要：在建筑项目中，电气工程扮演着不可或缺的角色，并在建筑内部用户起着非凡的作用。

随着建筑工程项目改革在新的形式下的演变，增加了电气保护施工的规定，并且大幅度的转变了接地系统的布置。

基于此，本文对智能建筑电气保证与接地的有效方法进行了探讨。

关键词：智能建筑；电气保护与接地；有效方法给用户以及建筑本身提供安全保障，并确保设施的持续运行，是接地的基本功能。

在供电设计中，会对所有形式的建筑物针对其不同型号规格而配备相应的接地系统设计。

然而，建筑设备的功能选型由于不同的建筑内部所用于的不同的自身需求，对其做出相应的调整，所以对施工单位而言，务必要安排好全面施工方案。

根据实践经验，笔者具体阐述了现代智能化建筑选择的接地系统、电气保护方式等。

1 智能建筑电气接地防护1.1 tn-c系统三相四线系统也就是tn-c系统，此系统保护接地pe与中性线n 之间相互融合，又叫做pen线。

在此类接地系统中，由于其具有简单的线路连接的特点，三相负荷较平衡等方面有着广发的运用。

在智能化大楼内需要消耗的符合比例达，无法保持正常的三相负荷平衡，pen线的不平衡电流加上线路的荧光灯、晶闸管等会导致高次谐波电流。

在不出现意外的情况下，将会使中性线n上叠加，中性线n电压波动，造成电流变化过程中电流的不稳定性，最终无法完成中性点接地电位的稳定。

由于这些现象而导致的危害有很多：引起设备外壳带电，危害人身安全，对于确切的电位基准点的确定有一定困难，妨碍了电子设备的正常运行以及操作。

由此得出，tn-c 接地系统可以看作是一个是智能化建筑的接地系统（见图1）。

1.2 tn－s系统tn－s接地系统属于三相四线加pe线系统，对应的配电设备都会设置在建筑内部。

这类系统的特点在于，中性线n与保护接地线pe只会在变压器内部实现接地，而对于其它位置则不会出现电气连接。

中性线n属于带电体，而pe线则不会带有电荷。

该接地系统自身则带有了相应的电位基础，能够保持整个系统的有序运行。

论智能楼宇的电气保护与接地黎耀新(广东奥新电梯安装工程有限公司，广东广州510623)应用科技【I裔要]本文通过对_I乙种供电接地系统的概括介绍，筛选出适合作为智能楼宇的供电接地系统，并对其所应采取的各粪接地措施作了较为，详尽的说明与分析，对智能楼宇应采驭的电气保扩与接地方法提出了适当的建议。

，D∈钼阑】负荷平衡；电位基堆点；TN-S；单点接地；防静电接地；绞．磁地体’，，在建筑物供配电设计中，接地系统设计占有重要的地位，因为它关系到供电系统的可靠性，安全性。

不管哪类建筑物，在供电设计中总包含有接地系统设计。

而且，随着建筑物的要求不同，各类设备的功能不同，接地系统也相应不同。

尤其进入90年代后，大量的智能化楼宇的出现对接地系统设计提出了许多新的内容。

在常用的几种接地方式中，哪一种能够适合智能化楼宇呢?我们不妨分析—下下面几种接地系统。

1T N-O系统TN—C系统被称之为三相四线系统，该系统中性线N与保护接地PE合二为一，通称P EN线。

这种接地系统虽对接地故障灵敏度高，线路经济简单，但它只适合用于三相负荷较平衡的场所。

智能化大楼内，单相负荷所占比重较大，难以实现三相负荷平衡，PE N线的不平衡电流加上线路中存在着的由于荧光灯、晶闸管(可控硅)等设备引起的高次谐波电流，在非故障情况下，会在中性线N上叠加，使中性线N电压波动，且电流时大时小极不稳定，造成中性点接地电位不稳定漂移。

不但会使设备外壳(与P EN线连接)带电，对人身造成不安全，而且也无法取到一个合适的电位基准点，精密电子设备无法准确可靠运行。

因此T N—C接地系统不能作为智能化建筑的接地系统。

2T¨C专系统TN—C—S系统由两个接地系统组成，第一部分是T N—C系统，第二部分是TN—S系统，分界面在N线与PE线的连接点。

该系统一般用在建筑物的供电由区域变电所引来的场所，进户之前采用T N—C 系统，进户处做重复接地，进户后变成T N—S系统。

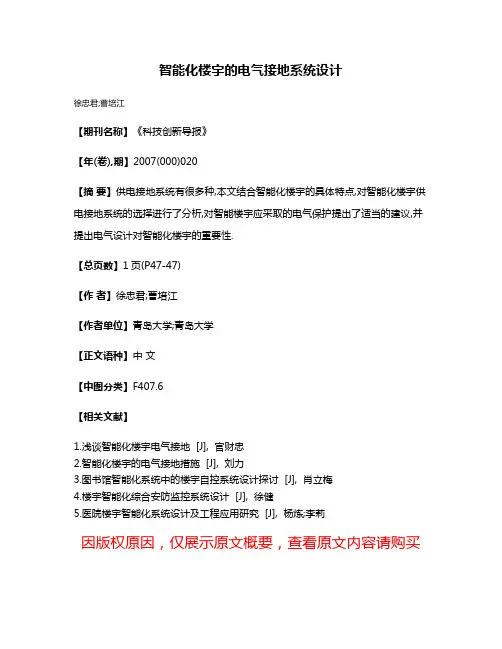

智能化楼宇的电气接地系统设计
