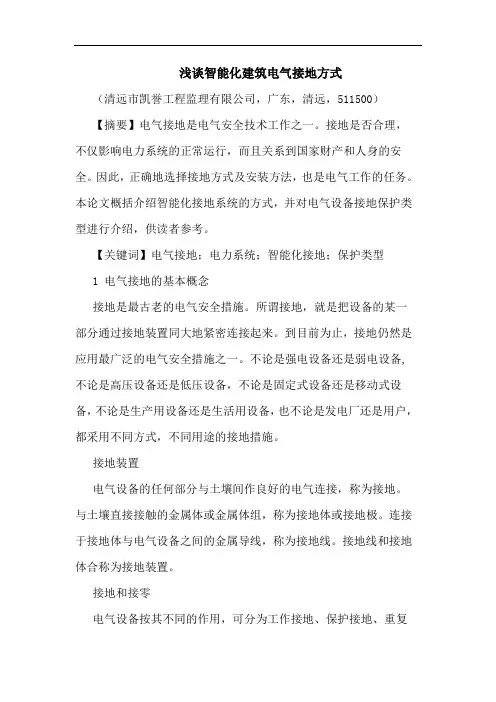

浅谈智能化建筑电气接地方式

浅谈智能化建筑电气接地方式（清远市凯誉工程监理有限公司，广东，清远，511500）【摘要】电气接地是电气安全技术工作之一。

接地是否合理，不仅影响电力系统的正常运行，而且关系到国家财产和人身的安全。

因此，正确地选择接地方式及安装方法，也是电气工作的任务。

本论文概括介绍智能化接地系统的方式，并对电气设备接地保护类型进行介绍，供读者参考。

【关键词】电气接地；电力系统；智能化接地；保护类型1 电气接地的基本概念接地是最古老的电气安全措施。

所谓接地，就是把设备的某一部分通过接地装置同大地紧密连接起来。

到目前为止，接地仍然是应用最广泛的电气安全措施之一。

不论是强电设备还是弱电设备,不论是高压设备还是低压设备，不论是固定式设备还是移动式设备，不论是生产用设备还是生活用设备，也不论是发电厂还是用户，都采用不同方式，不同用途的接地措施。

接地装置电气设备的任何部分与土壤间作良好的电气连接，称为接地。

与土壤直接接触的金属体或金属体组，称为接地体或接地极。

连接于接地体与电气设备之间的金属导线，称为接地线。

接地线和接地体合称为接地装置。

接地和接零电气设备按其不同的作用，可分为工作接地、保护接地、重复接地和接零。

1.1 工作接地在正常或事故情况下，为了保证电气设备可靠运行而必须在电力系统中某一点进行接地，称为工作接地。

这种接地可直接接地或经特殊装置接地。

1.2 保护接地为防止因绝缘损坏而遭受触电的危险，将与电气设备带电部分相绝缘的金属外壳或构架同接地体之间作良好的连接，称为保护接地。

1.3 重复接地将零线上的一点或多点与地再次作金属的连接，称为重复接地。

1.4 接零将与带电部分相绝缘的电气设备的金属外壳或构架与中性点直接接地的系统中的零线相连接，称为接零。

2 在智能化建筑楼宇中，常见的电气接地系统有以下几种类型2.1 tn－c系统tn－c系统被称之为三相四线系统，该系统中性线n与保护接地pe合二为一，通称pen线。

这种接地系统虽对接地故障灵敏度高，线路经济简单，但它只适合用于三相负荷较平衡的场所。

试论智能建筑电气保护与接地的有效方法摘要：在建筑项目中，电气工程扮演着不可或缺的角色，并在建筑内部用户起着非凡的作用。

随着建筑工程项目改革在新的形式下的演变，增加了电气保护施工的规定，并且大幅度的转变了接地系统的布置。

基于此，本文对智能建筑电气保证与接地的有效方法进行了探讨。

关键词：智能建筑；电气保护与接地；有效方法给用户以及建筑本身提供安全保障，并确保设施的持续运行，是接地的基本功能。

在供电设计中，会对所有形式的建筑物针对其不同型号规格而配备相应的接地系统设计。

然而，建筑设备的功能选型由于不同的建筑内部所用于的不同的自身需求，对其做出相应的调整，所以对施工单位而言，务必要安排好全面施工方案。

根据实践经验，笔者具体阐述了现代智能化建筑选择的接地系统、电气保护方式等。

1 智能建筑电气接地防护1.1 tn-c系统三相四线系统也就是tn-c系统，此系统保护接地pe与中性线n 之间相互融合，又叫做pen线。

在此类接地系统中，由于其具有简单的线路连接的特点，三相负荷较平衡等方面有着广发的运用。

在智能化大楼内需要消耗的符合比例达，无法保持正常的三相负荷平衡，pen线的不平衡电流加上线路的荧光灯、晶闸管等会导致高次谐波电流。

在不出现意外的情况下，将会使中性线n上叠加，中性线n电压波动，造成电流变化过程中电流的不稳定性，最终无法完成中性点接地电位的稳定。

由于这些现象而导致的危害有很多：引起设备外壳带电，危害人身安全，对于确切的电位基准点的确定有一定困难，妨碍了电子设备的正常运行以及操作。

由此得出，tn-c 接地系统可以看作是一个是智能化建筑的接地系统（见图1）。

1.2 tn－s系统tn－s接地系统属于三相四线加pe线系统，对应的配电设备都会设置在建筑内部。

这类系统的特点在于，中性线n与保护接地线pe只会在变压器内部实现接地，而对于其它位置则不会出现电气连接。

中性线n属于带电体，而pe线则不会带有电荷。

该接地系统自身则带有了相应的电位基础，能够保持整个系统的有序运行。

论智能楼宇的电气保护与接地黎耀新(广东奥新电梯安装工程有限公司，广东广州510623)应用科技【I裔要]本文通过对_I乙种供电接地系统的概括介绍，筛选出适合作为智能楼宇的供电接地系统，并对其所应采取的各粪接地措施作了较为，详尽的说明与分析，对智能楼宇应采驭的电气保扩与接地方法提出了适当的建议。

，D∈钼阑】负荷平衡；电位基堆点；TN-S；单点接地；防静电接地；绞．磁地体’，，在建筑物供配电设计中，接地系统设计占有重要的地位，因为它关系到供电系统的可靠性，安全性。

不管哪类建筑物，在供电设计中总包含有接地系统设计。

而且，随着建筑物的要求不同，各类设备的功能不同，接地系统也相应不同。

尤其进入90年代后，大量的智能化楼宇的出现对接地系统设计提出了许多新的内容。

在常用的几种接地方式中，哪一种能够适合智能化楼宇呢?我们不妨分析—下下面几种接地系统。

1T N-O系统TN—C系统被称之为三相四线系统，该系统中性线N与保护接地PE合二为一，通称P EN线。

这种接地系统虽对接地故障灵敏度高，线路经济简单，但它只适合用于三相负荷较平衡的场所。

智能化大楼内，单相负荷所占比重较大，难以实现三相负荷平衡，PE N线的不平衡电流加上线路中存在着的由于荧光灯、晶闸管(可控硅)等设备引起的高次谐波电流，在非故障情况下，会在中性线N上叠加，使中性线N电压波动，且电流时大时小极不稳定，造成中性点接地电位不稳定漂移。

不但会使设备外壳(与P EN线连接)带电，对人身造成不安全，而且也无法取到一个合适的电位基准点，精密电子设备无法准确可靠运行。

因此T N—C接地系统不能作为智能化建筑的接地系统。

2T¨C专系统TN—C—S系统由两个接地系统组成，第一部分是T N—C系统，第二部分是TN—S系统，分界面在N线与PE线的连接点。

该系统一般用在建筑物的供电由区域变电所引来的场所，进户之前采用T N—C 系统，进户处做重复接地，进户后变成T N—S系统。

建筑楼宇智能化安装与接地要求分析摘要：智能建筑系统主要包含智能安防系统、智能网络系统、智能通讯系统、智能数字系统等等，覆盖了建筑安全、数据传输、生活娱乐等等方面，实现其复杂功能的基础是一台台先进的电子设备，这些精密的电子设备对使用环境要求都十分严格。

如何保证这些高度精密的电子设备高效运营，需要我们建筑智能设备施工人员不断进行探索，全面了解各个设备的使用要求与安装要求，从安装阶段就要对设备的安全保护方面进行统筹考虑，为以后建筑智能设备的良性运转打下坚实的基础。

关键词：智能建筑电子设备保护接地技术研究随着现在建筑高度智能化的不断发展，建筑领域使用大量的强弱电设备与传输介质，这些个电子设备普遍存在高科技、精密化、使用环境要求苛刻这些个特点，如何保证建筑智能化设备的运营安全，保证建筑智能化功能的长久使用，是需要我们进行深入研究的，这个问题直接决定了建筑物所属功能的发挥以及使用者的使用安全，如何对建筑智能化设备进行安全保护，本文主要对建筑智能化电子设备的特点以及接地技术、安全传输技术进行阐述分析。

1建筑智能化设备接地相关概念为了确保建筑智能化设备和人身安全，利用接地扁钢、接地扁铜、接地铜线等将电气设备可能带电的外壳部分与土壤进行完善的电气连接，就称为接地（earthing），其中与土壤大地直接接触的金属物体就称为接地体（earthing body）或接地极（earthing poie）；而专门为建筑电气系统接地而设置的接地体则称为人工接地体（manual earthing body）；建筑物中兼作接地用且与大地直接接触的各种建铳金属构件、金属管道、以及建筑物结构内部的钢筋等，称为自然接地体（natural earthing body）。

当设备处于正常运行工况时，接地线是不载流的，而当设备存在漏电等危害时，就会通过接地线和接地体将漏电电流宣泄到大地中，进而确保建筑智能化设备和人身安全。

2智能楼宇建筑低压配电系统的接地方式（1） tt接地系统。
