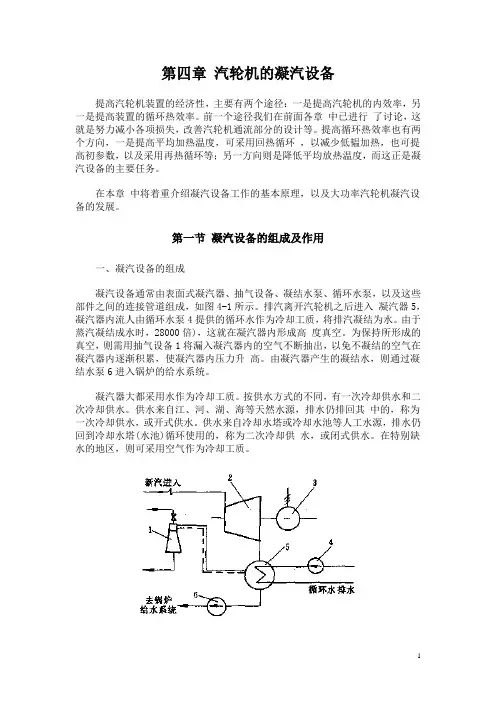

第四章汽轮机的凝汽设备提高汽轮机装置的经济性，主要有两个途径：一是提高汽轮机的内效率，另一是提高装置的循环热效率。
前一个途径我们在前面各章中已进行了讨论，这就是努力减小各项损失，改善汽轮机通流部分的设计等。
提高循环热效率也有两个方向，一是提高平均加热温度，可采用回热循环，以减少低韫加热，也可提高初参数，以及采用再热循环等；另一方向则是降低平均放热温度，而这正是凝汽设备的主要任务。
在本章中将着重介绍凝汽设备工作的基本原理，以及大功率汽轮机凝汽设备的发展。
第一节凝汽设备的组成及作用一、凝汽设备的组成凝汽设备通常由表面式凝汽器、抽气设备、凝结水泵、循环水泵，以及这些部件之间的连接管道组成，如图4-1所示。
排汽离开汽轮机之后进入凝汽器5，凝汽器内流人由循环水泵4提供的循环水作为冷却工质，将排汽凝结为水。
由于蒸汽凝结成水时，28000倍)，这就在凝汽器内形成高度真空。
为保持所形成的真空，则需用抽气设备1将漏入凝汽器内的空气不断抽出，以免不凝结的空气在凝汽器内逐渐积累，使凝汽器内压力升高。
由凝汽器产生的凝结水，则通过凝结水泵6进入锅炉的给水系统。
凝汽器大都采用水作为冷却工质。
按供水方式的不同，有一次冷却供水和二次冷却供水。
供水来自江、河、湖、海等天然水源，排水仍排回其中的，称为一次冷却供水，或开式供水。
供水来自冷却水塔或冷却水池等人工水源，排水仍回到冷却水塔(水池)循环使用的，称为二次冷却供水，或闭式供水。
在特别缺水的地区，则可采用空气作为冷却工质。
图4-1凝汽设备系统组成1-抽气设备；2-汽轮机；3-发电机；4-循环水泵；5-凝汽器，6-凝结水泵表面式凝汽器在火电站和核电站中得到广泛应用，图4-2为表面式凝汽器的结构示意图，冷却水由进水管4进入凝汽器；先进入下部冷却水管内，通过回流水室5进入上部冷却水管内，再由出水管6排出。
同一股冷却水在凝汽器内转向前后两次流经冷却水管，这称为双流程凝汽器，同一股冷却水不在凝汽器内转向的，称为单流程凝汽器。
