BRUKER原子力显微镜探针 简介

  • 格式：pdf
  • 大小：1.93 MB
  • 文档页数：17

布鲁克原子力显微镜探针布鲁克AXS，是布鲁克(Bruker)股份公司（NASDAQ：BRKR）中的运营公司，拥有全球性的市场，是从事扫描探针显微镜（Scanning probe microscopes，SPMs）和原子力显微镜（atomic force microscopes，AFMs）的技术领导者。

Bruker AXS专业致力于分析仪器的研发与生产，产品应用于生命科学、材料研究、新型软件开发及应用、结构及表面解析等领域。

不断创新的产品为各行各业的用户带来技术领先和技术进步，用户遍及重工业、化学、药物、半导体、太阳能、生命科学、纳米技术及学术研究等领域，并致力于促进其科技进步及加速工业发展。

布鲁克公司是全球唯一一家既能生产AFM/SPM设备又能生产探针的厂商。

作为全球最大的探针用户之一，我们深刻理解每个单独的组件对于一套高性能AFM系统的价值。

先进的生产工艺，专业的AFM领域背景，得天独厚的生产装备，赋予探针制造众多的优势，确保在最广泛的应用领域中提供最完整的AFM解决方案。

布鲁克AFM探针制造中心特征：•100间无尘室•先进的设计、制造工序及制造工具•内部的探针设计团队与AFM科学家及工程师通力合作，配合紧密•训练有素的生产团队，制造出各种型号的探针•全面的质量管理体系，确保探针性能行业领先在实验中，用户所得到的数据取决于探针的质量及探针的重复性。

布鲁克的探针具有严格的纳米加工控制，全面的质量测试，和AFM领域的专业背景。

所以用户尽可放心，我们的探针不仅为您当前的应用提供所需的结果，同时也能为将来的研究提供参考数据。

原子力显微镜性能及技术领导者布鲁克的原子力显微镜(AFMs)广泛应用于生命科学、材料科学、半导体、电化学等领域的纳米技术研究开发。

布鲁克目前已开发了拥有专利的各种产品套件，以实际应用为导向，能提供无以伦比的精确度及分辨率，各种价位可供选择。

经过几十年的不断创新和设计优化，布鲁克的AFM系统能为用户提供更加简单易掌握的技术。

布鲁克公司的AFMs，探针，及配件具有PeakForce QNM®、ScanAsyst®和PeakForce®Tapping等专利技术，超过20种成像模式，以其卓越的性能广泛应用于科研和工业界各领域，能有效地增加产能，帮助用户更加方便快捷地获取量化的数据结果。

布鲁克公司以其独特的生产装备能为用户的特殊应用量身定做，提供完整的、高性能的解决方案。

无以伦比的本地化应用及技术专员会在使用的过程中一直协助用户，从产品、探针及配件选择，到应用支持和下一代技术更新。

布鲁克公司发展简史：1992—轻敲模式及AFM液态中成像1994—闭环SPM—第一台用于生命科学的AFM(BioScope™)1995—相位成像模式及抬高模式1999—电学应用模块2000—加快10倍成像2001—高温聚合物成像2002—用于力谱的原子力显微镜(PicoForce)2003—扭转共振模式(TR-Mode™)2006—单谐波成像2008—HarmoniX®实时材料属性的映射2009—峰值力轻敲模式—定量纳米力学性能测试模式—智能成像模式2010—峰值力隧道电流纳米级量化表征2011—全球速度最快的高分辨率原子力显微镜(Dimension FastScan™)—高速，原子力显微镜自动优化成像模式(ScanAsyst-HR)—IRIS™AFM-拉曼一体化硅探针力调制模式力调制中的对比取决于悬臂的弹性系数，必须为两种对比材料的柔软度的互补。

弹性系数应该接近其中一种材料或介于两种材料的柔软度之间。

这种情况下，针尖会缩进到其中一种材料中，从而提供很好的力调制成像对比。

这些用于力调制的悬臂具有适中的弹性系数，能为力调制成像提供一个很好的始点。

型号套装规格参数包装（根/盒）针尖曲率半径(nm)FESP非套装 2.8N/m,75kHz,No Coating108FESP-MT Caliber 2.8N/m,75kHz,No Coating108FESPW非套装 2.8N/m,75kHz,No Coating3758FESPA非套装 2.8N/m,75kHz,Al Reflective Coating108FESPAW非套装 2.8N/m,75kHz,Al Reflective Coating3758FMV非套装 2.8N/m,75kHz,No Coating1010FMV-W非套装 2.8N/m,75kHz,No Coating37510硅探针轻敲模式布鲁克公司的蚀刻硅探针产线是非接触模式及轻敲模式成像的行业标准。

严格的规范控制，无以伦比的敏感度，以及可靠的针尖尖度，都有助于稳定精确、高分辨率的成像。

LTESP及NCLV具有稍长的悬臂和稍低的共振频率。

型号套装规格参数包装（根/盒）针尖曲率半径(nm)LTESP非套装48N/m,190kHz,No Coating108 LTESP-MT Caliber48N/m,190kHz,No Coating108 LTESPW非套装48N/m,190kHz,No Coating3758 NCHV非套装42N/m,320kHz,No Coating1010 NCHV-W非套装42N/m,320kHz,No Coating37510 NCHV-A非套装42N/m,320kHz,Al Reflective Coating1010 NCHV-AW非套装42N/m,320kHz,Al Reflective Coating37510NCLV非套装48N/m,190kHz,No Coating1010NCLV-W非套装48N/m,190kHz,No Coating37510TESP非套装42N/m,320kHz,No Coating108TESP-MT Caliber42N/m,320kHz,No Coating108TESPW非套装42N/m,320kHz,No Coating3758TESPA非套装42N/m,320kHz,Al Reflective Coating108TESPAW非套装42N/m,320kHz,Al Reflective Coating3758硅探针轻敲MPP–旋转悬臂轻敲MPP–旋转悬臂设计用于非接触模式或轻敲模式的高分辨率成像。

这些探针与标准Multi MPP探针的针尖尖度及悬臂几何度相同；拥有180度旋转针尖，相比标准针尖而言，在超过200nm范围内能提供更加均衡的特征表示。

布鲁克的旗舰MPP探针旋转版，是高灵敏硅探针成像的绝佳选择。

型号套装规格参数包装（根/盒）针尖曲率半径(nm)MPP-11100-10非套装40N/m,300kHz,Rotated Tip,No Coating108MPP-11100-W非套装40N/m,300kHz,Rotated Tip,No Coating3758MPP-11120-10非套装40N/m,300kHz,Rotated Tip,Al Reflective Coating108MPP-11120-W非套装40N/m,300kHz,Rotated Tip,Al Reflective Coating3758MPP-11123-10Innova40N/m,300kHz,Rotated Tip,Al Reflective Coating108MPP-12100-10非套装5N/m,150kHz,Rotated Tip,No Coating108MPP-12100-W非套装5N/m,150kHz,Rotated Tip,No Coating3758MPP-12120-10非套装5N/m,150kHz,Rotated Tip,Al Reflective Coating108MPP-12120-W非套装5N/m,150kHz,Rotated Tip,Al Reflective Coating3758MPP-13100-10非套装200N/m,525kHz,Rotated Tip,No Coating108MPP-13100-W非套装200N/m,525kHz,Rotated Tip,No Coating3758MPP-13120-10非套装200N/m,525kHz,Rotated Tip,Al Reflective Coating108MPP-13120-W非套装200N/m,525kHz,Rotated Tip,Al Reflective Coating3758RTESP非套装Order MPP-11100-10,40N/m,300kHz,Rotated Tip,No Coating108RTESPW非套装Order MPP-11100-W,40N/m,300kHz,Rotated Tip,No Coating3758RTESPA非套装Order MPP-11120-10,40N/m,300kHz,Rotated Tip,Al Reflective Coating108 RTESPAW非套装Order MPP-11120-W,40N/m,300kHz,Rotated Tip,Al Reflective Coating3758氮化硅探针快速扫描模式快速扫描探针是为Dimension FastScan™原子力显微镜专门设计的，能提供超快的成像速度，不会降低分辨率，不会影响力的控制，不增加复杂程度，更没有额外的操作费用。

基于非常成功的Dimension Icon®AFM 构造，FastScan原子力显微镜是一个针尖扫描系统，能在常温空气中或液态中对大尺寸和小尺寸的样品进行测量。

目前，运用Dimension FastScan AFM系统，高性能、高分辨率，用户可以在一个系统里面即刻获得原子力的图像。

对样品研究，查找重点区域时，无论在>125Hz时扫描，或者时间频率为1秒/图像帧（空气/液态），Dimension FastScan定能刷新用户的AFM使用体验。

型号套装规格参数包装（根/盒）针尖曲率半径(nm)FASTSCAN-A非套装FastScan Probes,17N/m,1,250kHz,Al Reflective Coating105FASTSCAN-B非套装FastScan Probes,4N/m,400kHz,Au Reflective Coating105FASTSCAN-C非套装FastScan Probes,1.5N/m,250kHz,Au Reflective Coating105氮化硅探针MicroLever系列布鲁克MicroLever系列的探针具有软的氮化硅悬臂，氮化硅针尖；是接触模式，力调制模式及液态操作的理想之选。

合集下载

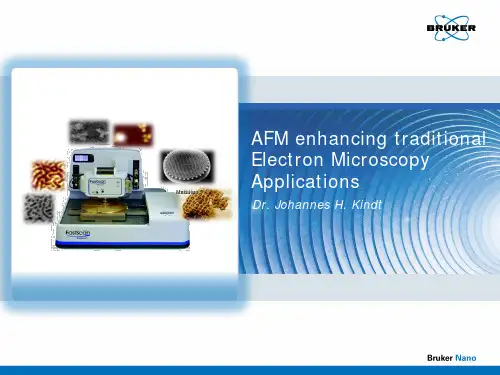

布鲁克原子力显微镜
