原子力显微镜

原子力显微镜（afm）的基本构成原子力显微镜（Atomic Force Microscope，简称AFM）是一种用来观察物质表面形貌的高精密显微镜。

它采用原子力探针技术，可以在几个纳米至几个微米的尺度范围内进行观测，并能提供非常高分辨率的表面形貌信息。

AFM的基本构成包括机械支撑系统、探针系统和控制系统。

下面将分别介绍其构成要素。

1.机械支撑系统：机械支撑系统是AFM的重要组成部分，用于稳定和保持探针与样品之间的相对位置。

它通常由几个关键部件组成：-扫描装置：扫描装置用于水平移动样品或探针，以实现对样品表面的扫描。

扫描装置由X、Y、Z三个方向上的驱动器组成，可实现物理、电机或压电驱动。

-压电陶瓷：压电陶瓷在AFM中用于控制探针的位置和微小位移。

当施加电压时，压电陶瓷会发生形变，从而移动探针的位置。

-悬臂杆：悬臂杆作为一种机械支撑装置，用于支撑和稳定探针的位置。

悬臂杆通常由弹性材料制成，如硅或硅质材料。

2.探针系统：探针系统是AFM的核心部件，用于接触和测量样品表面的形貌。

探针系统通常由两个主要组件组成：-探针：探针是AFM中与样品直接接触并进行测量的部分。

它通常由硅制成，并在其一侧附着探针尖端。

探针尖端具有非常小的尺寸，在几纳米至几十纳米之间。

-接收器：接收器用于接收探针与样品之间的相互作用力。

它通常由光学或电子传感器组成，可测量探针的位移，并将其转换为电信号。

3.控制系统：控制系统用于控制和测量AFM的各种参数，以提供准确的表面形貌信息。

它通常由几个关键组件组成：-仪器控制器：仪器控制器用于控制AFM的各种操作，如扫描速度、力量控制等。

它具有一个用户界面，可以通过操作界面进行参数设置和图像显示。

-数据采集卡：数据采集卡用于接收和记录探针接触样品时的力信号，并将其转换为数字信号。

这些数据可以被后续分析软件用于生成图像和数据处理。

-反馈系统：反馈系统用于监测和控制探针与样品之间的相互作用力。

它通过比较实际测量力和设定的参考力，并调整探针位置和扫描速度，以保持探针与样品之间的相对位置不变。

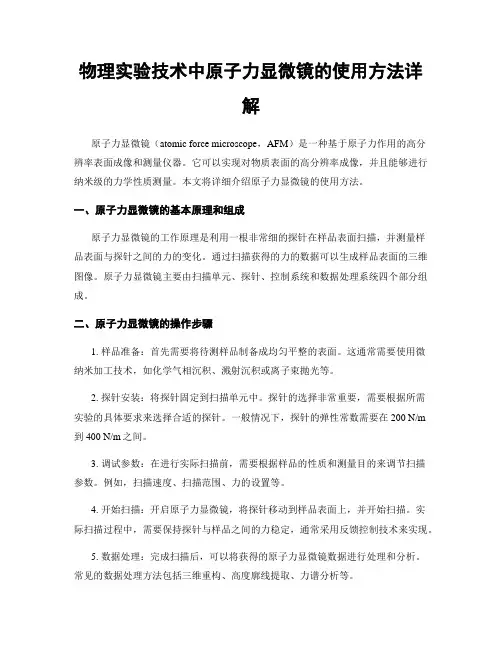

物理实验技术中原子力显微镜的使用方法详解原子力显微镜（atomic force microscope，AFM）是一种基于原子力作用的高分辨率表面成像和测量仪器。

它可以实现对物质表面的高分辨率成像，并且能够进行纳米级的力学性质测量。

本文将详细介绍原子力显微镜的使用方法。

一、原子力显微镜的基本原理和组成原子力显微镜的工作原理是利用一根非常细的探针在样品表面扫描，并测量样品表面与探针之间的力的变化。

通过扫描获得的力的数据可以生成样品表面的三维图像。

原子力显微镜主要由扫描单元、探针、控制系统和数据处理系统四个部分组成。

二、原子力显微镜的操作步骤1. 样品准备：首先需要将待测样品制备成均匀平整的表面。

这通常需要使用微纳米加工技术，如化学气相沉积、溅射沉积或离子束抛光等。

2. 探针安装：将探针固定到扫描单元中。

探针的选择非常重要，需要根据所需实验的具体要求来选择合适的探针。

一般情况下，探针的弹性常数需要在200 N/m到400 N/m之间。

3. 调试参数：在进行实际扫描前，需要根据样品的性质和测量目的来调节扫描参数。

例如，扫描速度、扫描范围、力的设置等。

4. 开始扫描：开启原子力显微镜，将探针移动到样品表面上，并开始扫描。

实际扫描过程中，需要保持探针与样品之间的力稳定，通常采用反馈控制技术来实现。

5. 数据处理：完成扫描后，可以将获得的原子力显微镜数据进行处理和分析。

常见的数据处理方法包括三维重构、高度廓线提取、力谱分析等。

三、原子力显微镜的应用领域原子力显微镜广泛应用于材料科学、生物科学和纳米科学等领域。

在材料科学中，原子力显微镜可以用于研究材料的表面形貌、纳米结构和纳米力学性质。

在生物科学中，原子力显微镜可以用于观察和研究生物大分子的形貌和相互作用力。

在纳米科学中，原子力显微镜可以用于制备和研究纳米器件和纳米材料。

四、原子力显微镜的发展趋势随着技术的不断发展和进步，原子力显微镜的分辨率和功能得到了明显提高。

化学物质的原子力显微镜原子力显微镜（Atomic Force Microscope，AFM）是一种能够获得材料表面拓扑结构信息的先进纳米分析仪器。

利用其高分辨率的成像能力，我们可以观察和研究化学物质的微观结构和性质。

本文将介绍原子力显微镜的工作原理、应用领域以及未来的发展趋势。

一、工作原理原子力显微镜是一种基于在原子尺度上感知力的技术。

其工作原理可以简单概括为通过探针与样品表面之间的相互作用来获取样品表面形貌信息。

其关键部件是一个高精度的微悬臂，类似一个弹簧，其尖端装配有一个纳米级的探针。

当探针靠近样品表面时，通过悬臂的微弯变化，可以感知到与样品表面的相互作用力。

通过记录探针与样品的相对位置变化，就可以重构出样品的表面形貌。

二、应用领域1. 材料科学研究：原子力显微镜可以帮助我们观察材料的晶格结构、表面形貌和纳米尺度下的力学性质。

这对于材料研究和新材料的开发具有重要意义。

2. 纳米电子学：原子力显微镜可以在纳米尺度上探测和调控器件的结构和性能。

这对于纳米电子器件的设计和制备具有重要的参考价值。

3. 生物医学领域：原子力显微镜可用于研究生物材料的表面形貌、细胞力学性质和蛋白质折叠状态。

这对于生物医学研究、药物开发和疾病诊断具有重要作用。

三、未来发展趋势1. 高速成像：目前，原子力显微镜的成像速度相对较慢，通常需要几分钟到几小时来获得一张高质量的成像图像。

未来的发展方向是提高成像速度，实现快速、实时的成像。

2. 多模式集成：当前的原子力显微镜通常只能提供一种成像模式，如接触模式或非接触模式。

未来的发展方向是实现多模式集成，使得同一台仪器能够提供多种不同的成像模式。

3. 原位测量：原子力显微镜通常是在大气环境下进行成像，而在许多应用领域，如材料科学和生物医学，所研究的样品往往需要在真空、高温或湿润等特殊环境下进行测量。

未来的发展方向是实现原位测量，使得原子力显微镜能够适应更多的实际应用需求。

结语原子力显微镜作为一种强大的纳米级成像工具，已经在许多领域展现出巨大的潜力。

原子力显微镜的工作原理原子力显微镜（Atomic Force Microscope，AFM）是一种高分辨力的显微镜工具，其工作原理是基于扫描探针测量样品表面的物理性质。

与传统的光学显微镜相比，原子力显微镜能够获得更高的空间分辨率，可以观察到原子尺度的表面形貌和力学性质。

一、扫描探针的原理原子力显微镜采用一根非常细的探针来扫描样品表面。

这个探针通常是由硅制成，其尺寸仅为几纳米至十几纳米。

探针的尖端有一个针尖，可以与样品表面产生相互作用。

二、探针与样品表面的相互作用力当探针靠近样品表面时，探针与样品之间会产生相互作用力。

这种相互作用力包括吸引力和排斥力。

吸引力是由于范德华力的作用，而排斥力则源自静电力的作用。

这些作用力与探针与样品间的距离有关。

三、应力传感器原子力显微镜的探针上安装有一个应力传感器。

当探针受到样品表面的作用力时，传感器会感受到这种力的微小变化。

这些变化会转化为电信号，并传输到探针移动部分。

四、反射光束原子力显微镜还配备有一个激光光束，它会照射在探针的背面并反射到光学探测系统中。

激光光束的反射位置与探针的位置密切相关。

五、控制系统控制系统负责探针的移动和扫描样品表面。

它会根据传感器接收到的信号调整探针与样品间的距离，以保持传感器所测得的力保持在一个恒定的数值范围内。

通过控制系统的运行，我们可以获得样品表面的拓扑图像。

六、数据处理和图像重建原子力显微镜测量得到的数据需要进行处理和图像重建，以便于观察和分析。

常用的数据处理方法包括平滑处理、滤波和线性化处理等。

图像的重建通常是通过扫描控制系统采集到的数据进行插值和平均化处理。

七、应用领域原子力显微镜的应用非常广泛。

在物理学领域，它可以用于研究纳米级别的力学性质、磁性和电子性质。

在生物学领域，原子力显微镜可以被用来观察细胞和生物分子的结构，以及研究生物体系的力学性质。

在材料科学和化学领域，原子力显微镜则可以获得材料和化学反应表面的形态和性质。

原子力显微镜原子力显微镜（Atomic Force Microscope，简称AFM）是一种高分辨率的显微镜技术，通过探针与样品表面的相互作用，可以获取纳米级的表面形貌和力学性质信息。

本文将介绍原子力显微镜的原理、应用以及未来的发展前景。

一、原理原子力显微镜的工作原理基于触针与样品表面的相互作用力，通过探测器对这种相互作用力进行检测和测量。

主要包括力探头、支撑结构、扫描部件、力传感器等多个部分。

当力探头接近样品表面时，表面原子与力探头上的原子之间会发生排斥或吸引的作用力，力探头被弯曲，力的大小和方向与样品表面的形貌和力学性质有关，通过探测器的测量，可以得到样品表面精细的拓扑信息。

二、应用领域原子力显微镜在材料科学、生物科学、纳米技术等领域有着广泛的应用。

1. 材料科学原子力显微镜可以用于材料的表面结构和形貌研究。

通过观察样品表面的凹凸不平、纳米级的颗粒分布等可以得到材料的表面形貌信息。

同时，还可以通过测量样品表面的硬度和弹性模量来评估材料的力学性质。

2. 生物科学生物领域中，原子力显微镜可以用于观察和研究生物分子的结构和相互作用。

通过将生物样品固定在一个稳定的平台上，可以观察到生物分子的三维结构，从而研究其功能和性质。

此外，原子力显微镜还可以用于细胞力学性质的研究，例如细胞的刚度、粘附性等。

3. 纳米技术在纳米技术领域，原子力显微镜扮演着重要的角色。

可以利用原子力显微镜来观察纳米颗粒的形貌、尺寸和分布，对纳米结构进行表征和分析。

此外，原子力显微镜还可以用于纳米加工、纳米操纵等方面的研究。

三、未来发展前景原子力显微镜作为一种重要的纳米级表征工具，其发展前景非常广阔。

1. 提高分辨率随着技术的不断发展，原子力显微镜的分辨率得到了大幅度的提高。

未来，我们可以预期原子力显微镜的分辨率将越来越高，可以观察到更加微小的结构和表面特征。

2. 多种模式的结合目前已经存在多种不同的原子力显微镜工作模式，例如接触模式、非接触模式、谐振模式等。

牛津仪器原子力显微镜中文说明书第一章：概述牛津仪器原子力显微镜（Atomic Force Microscope，简称AFM）是一种高分辨率的显微镜，它利用原子力和距离探测技术，能够对样品表面进行高精度的成像和测量。

AFM不同于传统的光学显微镜，它可以在纳米尺度下观察和研究样品的表面形貌和物理性质。

第二章：原理AFM的工作原理基于原子力相互作用和力探测技术。

通过将探针靠近样品表面，并测量探针与样品之间的相互作用力，可以得到样品表面的拓扑图像。

AFM的探测器通常采用悬臂梁或压电晶体，通过探针的弯曲或振动来检测相互作用力的变化。

第三章：仪器结构AFM主要由扫描单元、探针、力传感器、控制电路和图像处理系统等组成。

扫描单元负责探针在样品表面的扫描运动，探针则负责与样品表面相互作用。

力传感器用于测量探针与样品之间的相互作用力，控制电路则负责对传感器信号进行处理和控制。

图像处理系统用于将探测到的信号转化为样品表面的图像。

第四章：操作流程使用AFM时，首先需要将样品固定在扫描平台上，并调整扫描范围和扫描速度。

接下来，调节探针使其与样品表面接触，并通过力传感器调整扫描力。

随后，启动扫描单元，开始对样品表面进行扫描。

扫描完成后，通过图像处理系统可以获得样品表面的拓扑图像。

第五章：应用领域AFM广泛应用于纳米科学、材料科学、生物科学等领域。

在纳米科学中，AFM可以用于研究纳米材料的形貌和性质，如纳米颗粒、纳米管等。

在材料科学中，AFM可以用于表征材料的表面粗糙度、硬度等参数。

在生物科学中，AFM可以用于观察生物分子的结构和相互作用。

第六章：技术发展趋势随着纳米科学和纳米技术的发展，AFM也在不断演进和改进。

目前，已经出现了多种改进型AFM，如近场原子力显微镜（SNOM）和电势原子力显微镜（EFM）。

这些改进型AFM在分辨率、成像速度和功能方面都有所提升，进一步拓宽了AFM的应用范围。

结论牛津仪器原子力显微镜是一种高分辨率的显微镜，通过原子力相互作用和距离探测技术，可以对样品表面进行高精度的成像和测量。

原子力显微镜的原理及应用1. 原子力显微镜的原理原子力显微镜（Atomic Force Microscope，AFM）是一种基于探针与样品之间的相互作用力进行显微观测的仪器。

它利用微小探针在纳米尺度上与样品表面的相互作用力，通过测量探针的位移或力的变化，实现对样品表面形貌和性质的高分辨率表征。

1.1 原子力显微镜的探针•原子力显微镜的探针通常由单个或多个纳米尺寸的晶体材料制成，如硅、碳纳米管等。

探针的尖端具有非常尖锐的几何形状，其尺寸可以控制在纳米级别。

1.2 原子力显微镜的工作原理•原子力显微镜在扫描过程中，探针通过微小的弹簧力和表面之间的静电引力或范德华力等相互作用力与样品表面发生作用。

这些相互作用力的变化通过探针的位移或力的变化传递给检测系统，最终生成样品表面的形貌和性质图像。

2. 原子力显微镜的应用原子力显微镜在材料科学、表面物理和生物科学等领域有着广泛的应用。

下面列举了一些常见的应用领域。

2.1 材料表面形貌与性质分析•原子力显微镜能够对材料表面的形貌和性质进行高分辨率的表征，包括表面粗糙度、晶体结构、自组装行为等。

这对于材料的表面工艺和性能研究具有非常重要的意义。

2.2 生物样品的形态学研究•原子力显微镜可以对生物样品中的细胞、细胞器、蛋白质等进行高分辨率的形态学研究。

通过观察生物样品的表面形貌和结构，可以获取关于其生物学功能和病理变化的重要信息。

2.3 表面力学性能的表征•原子力显微镜可以通过对探针与样品之间的弹性变形进行测量，实现对样品的力学性能进行表征。

这对于材料的力学性能分析、薄膜的力学性质研究等具有重要意义。

2.4 纳米加工与纳米操控•原子力显微镜不仅可以用于纳米尺度下的观察，还可以通过在探针尖端施加微小力量，实现纳米级别的加工和操纵。

这对于纳米器件的制备和纳米材料的操控具有非常重要的应用前景。

2.5 电磁性能的表征•原子力显微镜可以通过测量在电磁场作用下样品表面的位移或力的变化，实现对电磁性能的表征，包括电容、导电性等。

什么是原子力显微镜
原子力显微镜（Atomic Force Microscope，简称AFM）是一种用于研究包括绝缘体在内的固体材料表面结构的高级分析仪器。

它通过检测待测样品表面和一个微型力敏感元件之间的极微弱的原子间相互作用力来研究物质的表面结构及性质。

原子力显微镜主要由两部分组成：微悬臂和反馈系统。

微悬臂是一对微弱力极端敏感的细小臂，一端固定，另一端的微小针尖接近样品表面。

当针尖与样品相互作用时，作用力将使得微悬臂发生形变或运动状态发生变化。

反馈系统则负责实时监测微悬臂的变化，并通过调整针尖与样品之间的距离或改变针尖的形状来保持微悬臂的稳定。

在原子力显微镜中，扫描样品时，利用传感器检测微悬臂的变化，就可获得作用力分布信息。

这些信息可以以纳米级分辨率获得表面形貌结构信息及表面粗糙度信息。

由于原子力显微镜既可以观察导体，也可以观察非导体，从而弥补了扫描隧道显微镜的不足。

以上信息仅供参考，如有需要，建议查阅相关网站。

一、原子力显微镜简介原子力显微镜（Atomic Force Microscope，AFM），一种可用来研究包括导体、半导体和绝缘体在内的固体材料表面结构的分析仪器。

它的横向分辨率可达0.15m，而纵向分辨率可达0.05m，AFM最大的特点是可以测量表面原子之间的力，AFM可测量的最小力的量级为10-14-10-16N。

AFM还可以测量表面的弹性，塑性、硬度、黏着力等性质，AFM还可以在真空，大气或溶液下工作，也具有仪器结构简单的特点，在材料研究中获得了广泛的研究。

它与其他显微镜相比有明显不同，它用一个微小的探针来”摸索”微观世界，AFM超越了光和电子波长对显微镜分辨率的限制，在立体三维上观察物质的形貌，并能获得探与样品相互作用的信息，典型AFM的侧向分辨率（x，y）可达到2nm，垂直分辩牢（方间）小于0。

1mmAFM具有操作客易、样品准备简单、操作环境不受限制、分辨率高等优点。

二、原子力显微镜的基本原理AFM中为检测出表面力而精细加工的感知杠杆使用了一端支撑的微小弹簧板。

在感知杠杆的尖端有半径几十纳米、非常尖的小探针，感知杠杆从试件表面受到探针的作用力变形。

感知杠杆的弹性系数K 一般为已知，通过用隧道电流或激光束偏移，来检测感知杠杆在Z方向上的微小位移△Z，可知作用在探针一表面之的局力（F=K△Z）。

一边测定该力，一边对试样进行机械的二维扫描，就能得到试样表面力的二维像。

为保持力的信号稳定，一边控制试样Z方向的位置，一边扫描试样，记录各点的移动量，就可以得到三维的精细形貌像。

图1当探针尖和试件表面的距离缩小到纳米数量级时，探针尖端原子和试件表面原子间的相互作用力就显示出来，由于原子间距离缩小产生相互作用，造成原子间的高度势垒降低，使系统的总能量降低，于是二者之间产生吸引力（范德华力），如果两原子间距离继续减小接近到原子直径量级时，由于两原子间的电子云的不相容性，两原子间的相互作用为排斥力（库仑力），原子力显微镜就是通过检测探针尖和试件表面原子间的相互作用力而进行测量的。
