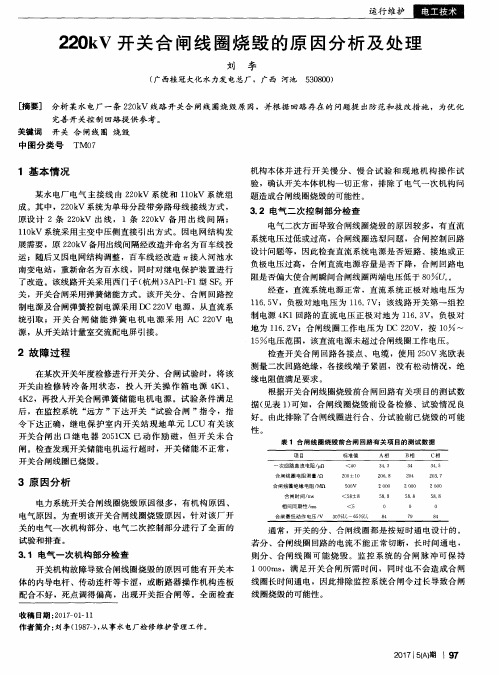

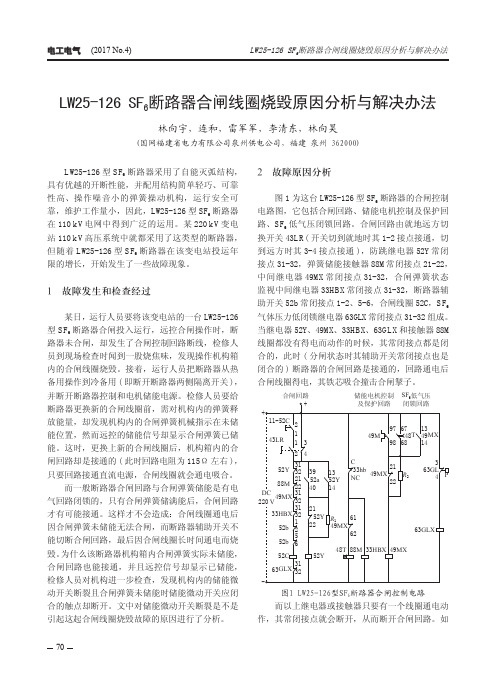

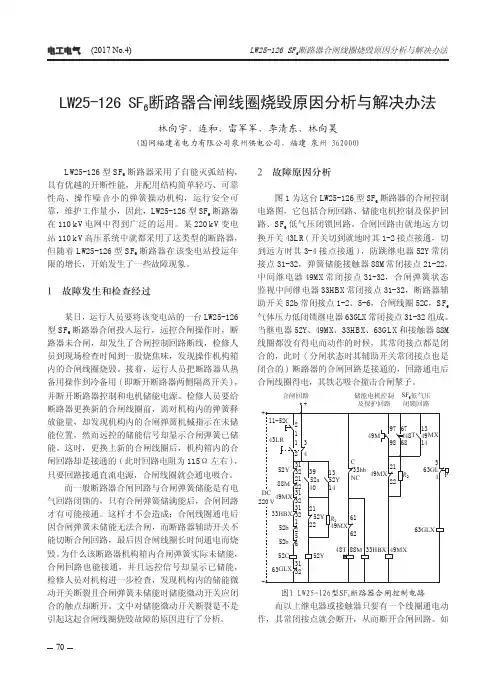

电工电气 (20 7 No.4)LW25-126 SF6断路器合闸线圈烧毁原因分析与解决办法林向宇,连和,雷军军,李清东,林向昊(国网福建省电力有限公司泉州供电公司,福建 泉州 362000)LW25-126型SF6断路器采用了自能灭弧结构,具有优越的开断性能,并配用结构简单轻巧、可靠性高、操作噪音小的弹簧操动机构,运行安全可靠,维护工作量小,因此,LW25-126型SF6断路器在110kV电网中得到广泛的运用。
某220kV变电站110kV高压系统中就都采用了这类型的断路器,但随着LW25-126型SF6断路器在该变电站投运年限的增长,开始发生了一些故障现象。
1 故障发生和检查经过某日,运行人员要将该变电站的一台LW25-126型SF6断路器合闸投入运行,远控合闸操作时,断路器未合闸,却发生了合闸控制回路断线,检修人员到现场检查时闻到一股烧焦味,发现操作机构箱内的合闸线圈烧毁。
接着,运行人员把断路器从热备用操作到冷备用(即断开断路器两侧隔离开关),并断开断路器控制和电机储能电源。
检修人员要给断路器更换新的合闸线圈前,需对机构内的弹簧释放能量,却发现机构内的合闸弹簧机械指示在未储能位置,然而远控的储能信号却显示合闸弹簧已储能。
这时,更换上新的合闸线圈后,机构箱内的合闸回路却是接通的(此时回路电阻为115Ω左右),只要回路接通直流电源,合闸线圈就会通电吸合。
而一般断路器合闸回路与合闸弹簧储能是有电气回路闭锁的,只有合闸弹簧储满能后,合闸回路才有可能接通。
这样才不会造成:合闸线圈通电后因合闸弹簧未储能无法合闸,而断路器辅助开关不能切断合闸回路,最后因合闸线圈长时间通电而烧毁。
为什么该断路器机构箱内合闸弹簧实际未储能,合闸回路也能接通,并且远控信号却显示已储能,检修人员对机构进一步检查,发现机构内的储能微动开关断裂且合闸弹簧未储能时储能微动开关应闭合的触点却断开。
文中对储能微动开关断裂是不是引起这起合闸线圈烧毁故障的原因进行了分析。
断路器合闸线圈烧坏故障分析与处理摘要:合闸线圈是断路器操动机构中重要的命令执行元件,其可靠性直接关乎断路器能否正常合闸。
现针对一起断路器合闸线圈烧损故障原因进行分析并提出了相应的改进措施,以提高设备运维可靠性。
关键词:断路器;合闸线圈;烧损;1分合闸线圈的工作原理分合闸线圈设计时均考虑其理想状态下短时间通过大电流。
空心的多匝线圈工作于直流220V系统中,当保护装置发出分合闸信号或是进行分合闸操作时,相应的分合闸回路接通,线圈通过励磁电流,产生较大电磁场,吸引吸盘、撞针动作,通过机械配合撞击连片,使弹簧释放能量或机械复位,实现分合闸。
该过程结束后,线圈失电,复位弹簧将连杆推至原位置,直至下一次动作。
2分合闸线圈的故障案例及分析2020年2月21日,500kV某变电站开展线路融冰试验过程中,35kV融冰装置断路器出现无法合闸、合闸线圈烧损冒烟的情况。
断路器型号为LTB72.5D1/B,操动机构型号为BLK222,额定电压为72.5kV,操作方式为三相联动操作。
该断路器2011年10月出厂,2011年12月投运。
烧损的合闸线圈如图1所示。
检修人员到达现场后发现,断路器合闸线圈间隙明显偏小,因此初步怀疑故障原因是合闸线圈间隙变小造成合闸挚子不能有效脱扣,导致合闸线圈长时间带电而烧损。
断路器合闸线圈烧损,不能再次进行合闸操作,无法进一步判断故障原因,因此检修人员对损坏的合闸线圈予以更换。
检修人员更换断路器损坏的合闸线圈后进行数次现场操作后,合闸线圈再次烧损。
其间断路器间断性出现储能电源空开跳闸、储能指针指示异常(储能指针指向储满能位置后反弹至未储能位置)的情况,根据以上情况判断合闸卷簧出现过储能现象。
合闸卷簧出现过储能,会对合闸挚子和合闸卷簧产生一定程度的影响,因而怀疑合闸线圈烧损为合闸卷簧过储能所致。
2.1合闸卷簧过储能判断根据以下迹象可以判断合闸卷簧出现了过储能现象:(1)合闸拐臂搭在合闸挚子滚轴上。
分、合闸线圈烧毁主要原因与解决措施分析摘要高压断路器在分、合闸过程中,经常出现相关分、合闸线圈的烧毁等情况。
本文对线圈故障烧毁原因进行分析,同时提出应对措施,进行适当的技术改造,以减小分合闸线圈烧毁故障发生的频率;当然还需要工作人员平时细心地维修与护理。
这些防范措施的有效应用,可以大大降低该类故障的发生率,进而保证电力设备的正常运行。
关键词线圈烧毁;合闸;分闸;断路器前言目前,高压断路器有完善的灭弧技术,其可以很好地实现对空载电流、负荷电流以及故障电流的断开处理。
与此同时,基于断路器的作用可以很好依据实际电力设备、线路等的实际情况,在充分保护线路不受损坏的情况下快速实现设备以及线路的通断处理等。
当发生事故时,断路器可以第一时间将事故进行隔离,避免事故进一步蔓延。
由此可见断路器设备在电力系统中扮演着十分重要角色。
近些年人们发现在执行断路器分合闸操作时经常出现分合闸线圈烧毁等情况,进而导致断路器设备难以完成相关操作指令,给电力设备以及操作人员等带来极大的负面影响,对于电力系统安全运行影响重大。
1 分合闸线圈烧毁原因分析现阶段大多数变电站均配有微机保护装置,而实际正是由于此类微机保护装置,大大提高了分合闸线圈的烧毁概率。
而传统的基于常规继电保护形式、集成电路保护形式相对而言很少出现此类情况。
如下图所示为常见的断路器合闸线路示意图:由上图可以看出在采用微机保护装置前,合闸动作的执行主要由开关KK进行控制。
通常情况下,KK开关吸合,合闸线圈带电启动,此时断路器执行相应的合闸动作。
待该断路器合闸到位后则由其辅助常闭触电DL自动断开合闸线圈回路。
此时,如若断路器设备出现问题无法执行合闸操作,当控制开关kk吸合后,由于KK开关自身特性待发出合闸操作指令后其自身具有一定的容量,进而可以及时断开整个合闸线圈回路,从而有效避免整个合闸线圈长期带电造成线圈的烧坏。
此类情况下,如若发生合闸线圈烧毁等情况,主要原因为相关控制开关kk其没有彻底断开,依旧处于吸合状态,继而导致合闸线圈长时间带电,基于大电流使得整个线圈烧毁。

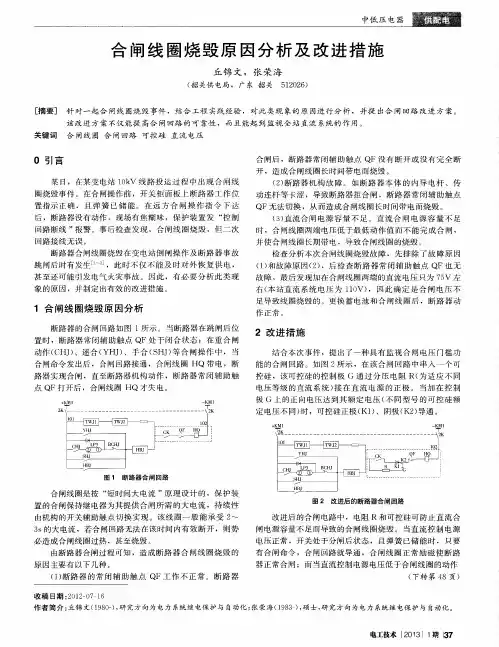

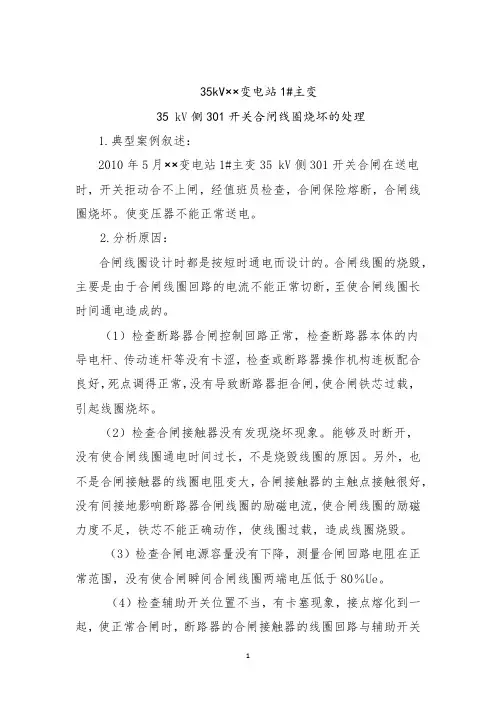

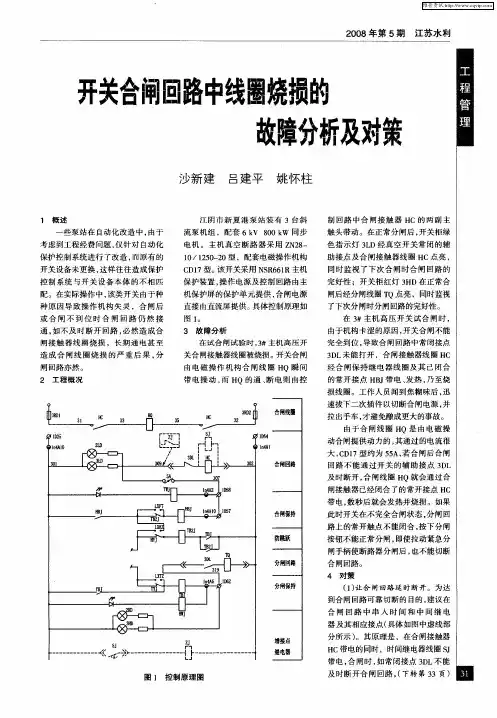

35kV××变电站1#主变35 kV侧301开关合闸线圈烧坏的处理1.典型案例叙述:2010年5月××变电站1#主变35 kV侧301开关合闸在送电时,开关拒动合不上闸,经值班员检查,合闸保险熔断,合闸线圈烧坏。
使变压器不能正常送电。
2.分析原因:合闸线圈设计时都是按短时通电而设计的。
合闸线圈的烧毁,主要是由于合闸线圈回路的电流不能正常切断,至使合闸线圈长时间通电造成的。
(1)检查断路器合闸控制回路正常,检查断路器本体的内导电杆、传动连杆等没有卡涩,检查或断路器操作机构连板配合良好,死点调得正常,没有导致断路器拒合闸,使合闸铁芯过载,引起线圈烧坏。
(2)检查合闸接触器没有发现烧坏现象。
能够及时断开,没有使合闸线圈通电时间过长,不是烧毁线圈的原因。
另外,也不是合闸接触器的线圈电阻变大,合闸接触器的主触点接触很好,没有间接地影响断路器合闸线圈的励磁电流,使合闸线圈的励磁力度不足,铁芯不能正确动作,使线圈过载,造成线圈烧毁。
(3)检查合闸电源容量没有下降,测量合闸回路电阻在正常范围,没有使合闸瞬间合闸线圈两端电压低于80%Ue。
(4)检查辅助开关位臵不当,有卡塞现象,接点熔化到一起,使正常合闸时,断路器的合闸接触器的线圈回路与辅助开关的常闭延时接点串联,断路器合闸后,辅助开关接点没有切断合闸回路,辅助接点打不开,合闸接触器通过重合闸回路或绿灯回路自保持,合闸线圈长时间带电而被烧毁。
(5)更换了辅助开关、合闸保险、合闸线圈后,合闸正常。
(6)造成辅助开关位臵不当,卡塞现象,辅助开关接点熔化到一起,合闸线圈烧坏的原因是常年没有维护。
3.解决的措施和方法及手段:(1)加强合闸接触器的检查、维护。
每次开关小修、周期大修都要对其进行检查动、静触头表面接触面积、接触压力等;(2)正确调整辅助开关的位臵。
(3) 要求值班员在许可工作前,除必须取下控制回路熔断器外,还应将重合闸投切回路打开,避免检修、试验工作中造成烧合闸线圈的可能。
开关分合闸线圈频繁烧毁的分析和处理示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月开关分合闸线圈频繁烧毁的分析和处理示范文本使用指引:此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进,同时考虑各个环节之间的关系,每个环节实现的具体要求而进行的风险控制与规划,并将危害降低到最小,文档经过下载可进行自定义修改,请根据实际需求进行调整与使用。
在2002—20xx年近1年时间里,兰溪市供电局各变电站的ZN28A-10开关共发生19次故障。
1 开关分合闸线圈烧毁原因分合闸线圈烧毁成为开关不能正常动作的主要原因,进一步分析表明,引起分合闸线圈烧毁的设备因素为:(1) 铁心顶杆卡住和掣子组件卡涩引起的开关连杆机构的位置不当;(2) 开关分合闸线圈材料质量太差、线圈电阻不合格和绝缘不好;(3) 辅助接点位置不当和辅助开关拐臂螺丝松动引起的开关分合闸控制回路发生故障。
以上因素导致断路器机械操作机构动作失常,断路器不能正常分合,使得分合闸线圈导电时间过长,发热烧毁。
2 防止开关分合闸线圈烧毁的对策(1) 检查线圈中顶杆是否垂直,对转轴进行清洗、加油,定期进行动作试验,防止操作机构卡涩。
(2) 制定相应的规程,规定在每次检修调整断路器分合闸初始状态的同时,要调整辅助开关分合位置的初始状态,使之能正常配合断路器的动作。
(3) 把检查拐臂螺丝是否松动作为一项日常设备维护的内容,纳入生产制度中,同时努力提高定期检修的质量。
断路器分合闸线圈烧毁原因分析及解决方法摘要:对电力系统中常见断路器控制回路进行了详细分析,查找到分(合)闸线圈易烧毁的根源,并提出防范和技术改进措施,彻底避免合闸线圈事故的再次发生,以保证供电的可靠性、稳定性。
关键词: 断路器;线圈保护装置;解决方法Abstract: The common circuit breaker on the power system control loop is analyzed in detail, find easy to burn the root causes of the points (a) Tripping coil and proposed measures for prevention and technical improvements, completely avoid accidents from happening again in the closing coil, in order to ensure for electrical reliability and stability.Key words: circuit breakers; the coil protection devices; solution0引言近几年来,随着变电站微机保护和综合自动化系统的广泛应用,提高了供电设备的可靠性、安全性。
然而,在断路器的分(合)闸操作过程中经常发生不能正常分合的故障,常常造成断路器分(合)闸线圈的烧毁。
另外,随着自动化水平的不断提高,越来越多的操作采用远方遥控方式进行,一旦发生故障,不仅会烧毁线圈,而且很可能烧坏其它设备,使事故扩大,造成更大的损失。
本文通过分析断路器分(合)闸线圈容易烧毁的现象,在深入研究国内外断路器分合闸控制回路的基础上,提出了一个切实可行的解决方案,该方案能实现对断路器跳闸、合闸线圈的保护,能进行二次分(合)闸,还具有故障记录及相关信号出口功能。
高压断路器分合闸线圈烧毁原因分析及应对措施高压断路器线圈分合闸烧毁事故是断路器在运行中存在的较普遍的现象,严重的会导致设备器材发生烧毁以及产生火灾等事故。
为保障生产运行的安全,就需要针对高压断路器分合闸线圈烧毁的实际原因展开分析,而后制定对应的有效措施,并在分析的过程中根据自身经验提出相应的防范措施与技术改进方案,从而确保高压断路器可以正常运行。
1.高压断路器分合闸线圈烧毁的因素通常情况下高压断路器在正常运行的过程中,出现故障以及分合闸线圈烧毁的因素主要分为以下几个方面:1.1电磁铁内部出现故障(1)当固定电磁铁的螺丝出现松动的情况时,就会导致内部电磁铁出现位移的情况,这样就会造成实际撞击的力度不足或角度与标准角度之间存在偏差。
(2)当电磁铁的铁芯在长时间的运行之下,未及时或未定期展开维护与检修工作时,就会导致铁芯出现被腐蚀的情况,这样一来就会导致铁芯在实际运行的过程中出现卡顿或停止运行的情况。
(3)一般情况下当线圈出现老化情况或铁芯的运行冲程较小时,接通分合闸回路器电源之后,就会导致铁芯未能及时促使机构脱扣而出现线圈长时间处在接通电源的情况,最终就会造成高压断路器的分合闸线圈出现烧毁情况。
当机器设备密封情况不完善时,就会出现液体由机器上方的孔洞进入只机器设备的内部,这样就会造成机器内部出现被腐蚀的情况;当设备机构出现密封情况不佳时,就会导致高压断路器分合闸处的电磁铁出现较为严重的锈蚀情况,最终就会导致电磁铁芯出现卡顿的情况,同时这也是造成分合闸线圈出现烧毁导致高压断路器未能正常运行的主要因素,铁芯出现腐蚀的具体情况如图1所示:图1断路器分合闸线圈电磁铁芯锈蚀情况1.2机器设备位置摆放不准确造成高压断路器分合闸线圈烧毁的因素还包括操作机器设备位置存在摆放不正确的情况。
因为分合闸一直保持在擎子转动轴承内的润滑脂剩余量较高,而在长期无人维护与检修的情况下就会导致润滑油出现大量积灰,最终造成设备转动的阻力不断提高,同时在阻力不断提高的过程中还会出现调整的转动杆位置过深的情况。
断路器合闸线圈烧坏的故障分析以及改进措施摘要:近年来,变电站新投入的1OkV高压断路器基本以弹簧操作机构为主,其设计和质量水平都高于早期的电磁式机构,但在日常的操作、检修、试险中,还是频繁地出现烧毁合闸线圈的故障,迫使开关停电检修,严重影响着设备的安全运行,给用电客户和社会带来不良影响。
为此,笔者对本公司的三座变电站烧坏合闸线圈的原因进行一些探讨,并提出技术改进措施,避免合闸线圈再次发生烧毁,降低了设备的故障率。
关键词:线圈;烧坏;故障分析;措施]Pick to: in recent years, the substation of new investment OkV 1 high voltage circuit breaker basic to spring operation mechanism is given priority to, its design and quality level is higher than the early assolenoid style institution, but in daily operation and maintenance, try risks, or frequent burned off the coil fault, forced switch power overhaul, the serious influence the safety equipment operation, to electricity customers and social any adverse effects. Therefore, the author of this company, three substation burn out the cause of the coil feeder is discussed, and some technical measures to improve, avoid close brake coil happen again burned down, and reduce the equipment failure.Keywords: coil; Burn out; Failure analysis; measures1 问题的提出目前35kV变电站的10kV断路器大部分采用弹簧操作机构,在变电运行中的断路器常见故障中,合闸线圈烧毁的故障超过了70%。
