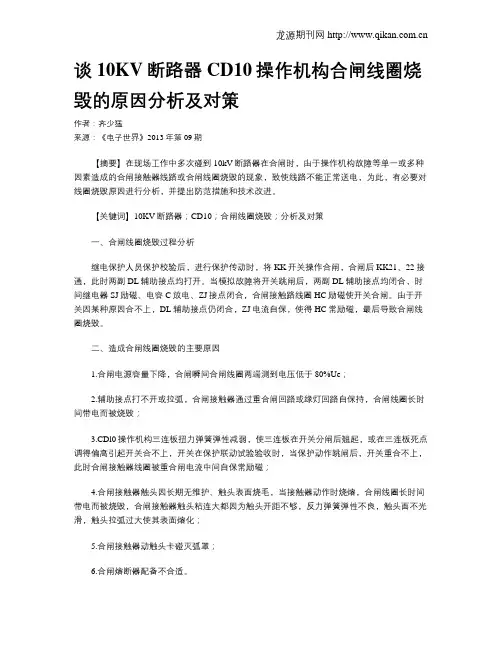

谈10KV断路器CD10操作机构合闸线圈烧毁的原因分析及对策

谈10KV断路器CD10操作机构合闸线圈烧毁的原因分析及对策作者：齐少猛来源：《电子世界》2013年第09期【摘要】在现场工作中多次碰到10kV断路器在合闸时，由于操作机构故障等单一或多种因素造成的合闸接触器线路或合闸线圈烧毁的现象，致使线路不能正常送电，为此，有必要对线圈烧毁原因进行分析，并提出防范措施和技术改进。

【关键词】10KV断路器；CD10；合闸线圈烧毁；分析及对策一、合闸线圈烧毁过程分析继电保护人员保护校验后，进行保护传动时，将KK开关操作合闸，合闸后KK21、22接通，此时两副DL辅助接点均打开。

当模拟故障将开关跳闸后，两副DL辅助接点均闭合，时间继电器SJ励磁、电容C放电、ZJ接点闭合，合闸接触路线圈HC励磁使开关合闸。

由于开关因某种原因合不上，DL辅助接点仍闭合，ZJ电流自保，使得HC常励磁，最后导致合闸线圈烧毁。

二、造成合闸线圈烧毁的主要原因1.合闸电源容量下降，合闸瞬间合闸线圈两端测到电压低于80%Ue；2.辅助接点打不开或拉弧，合闸接触器通过重合闸回路或绿灯回路自保持，合闸线圈长时间带电而被烧毁；3.CDl0操作机构三连板扭力弹簧弹性减弱，使三连板在开关分闸后翘起，或在三连板死点调得偏高引起开关合不上，开关在保护联动试验验收时，当保护动作跳闸后，开关重合不上，此时合闸接触器线圈被重合闸电流中间自保常励磁；4.合闸接触器触头因长期无维护、触头表面烧毛，当接触器动作时烧熔，合闸线圈长时间带电而被烧毁，合闸接触器触头粘连大都因为触头开距不够，反力弹簧弹性不良，触头面不光滑，触头拉弧过大使其表面熔化；5.合闸接触器动触头卡碰灭弧罩；6.合闸熔断器配备不合适。

三、合闸线圈烧毁的防止及技术改进1.要求供应部门对制造厂提出相应的技术要求，对产品质量严格把关；2.加强合闸接触器的检查、维护，每次开关小修、维护、跳闸到大修、周期大修都要对其进行维护、检查，检查动、静触头表面接触面积、接触压力等；3.当发生合闸接触器烧粘时，立即断开重合闸投切压板QP，打开合闸器；4.建议将重合闸投切压板改为单刀双掷开关，这样比原压板更容易断开合闸回路，免致合闸线圈烧毁；5.要求值班员在许可工作前，除必须取下±KM熔丝外，还应将重合闸投切回路打开，避免一次检修，排除试验人员工作中有造成烧合闸线圈的可能；6.调整拐臂与连杆尺寸，保证合闸后辅助接点断开距离不小于2mm；7.运行人员不论在正常操作或事故处理，要注意指示灯显示及直流控制回路电流的变化，分闸时若发现指示灯不正常，伴随着直流回路电流增大时，立即取下控制保险。

分合闸线圈烧毁主要原因及解决措施研究分合闸线圈烧毁主要原因及解决措施研究晏胜军(湖南省益阳电业局, 湖南益阳 4130001断路器分合闸线圈烧毁的过程分析目前, 在变电站或发电厂中, 断路器的分闸、合闸回路中手动操作开关 KK 和遥控接点 (或经 KK 、遥控接点启动的 STJ 、 SHJ 重动继电器的触点都不具备断弧能力。

而断路器的分合闸线圈是不能长时间带电的线圈, 是瞬动型的。

一般分合闸线圈的电阻为100~200Ω, 长时间通电相当于300W 左右的电灯, 发热量相当大, 就会导致线圈烧毁。

正常情况线圈带电时间不能超过 1s 。

当分闸 (或合闸命令发出, 分闸 (或合闸回路接通, 此时由于断路器机构的某种原因断路器拒动 (即断路器没变位 , 此时 KK 和遥控接点 (或经 KK 、遥控接点启动的 STJ 、 SHJ 重动继电器的触点虽然复位, 因其不具备断弧能力, 这样分闸 (或合闸回路一直通电 (KK 或遥控、 STJ 、SHJ 接点处于拉弧状态 , 持续时间较长(约 5~10s 后, 断路器的分闸 (或合闸线圈就会被烧毁。

2断路器分闸线圈长时间通电烧毁的原因(1 分闸电磁铁机械故障。

主要是由于线圈松动或由于铁芯的活动行程过短, 当接通分闸回路的电源时, 铁芯顶不开脱扣机构而使线圈长时间通电烧毁。

(2 连杆机构问题。

顶点调整不当, 使机构不能及时脱扣, 导致线圈过载。

(3 辅助开关分闸状态行程调整不当。

而辅助开关分合位置的初始状态未调整准确, 将导致辅助开关不能正常切换分合闸回路。

(4 分闸控制回路辅助开关接点使用不当。

该延时接点在分闸过程中, 由于辅助开关动静触头绝缘间隙较小, 经常出现拉弧现象, 频繁拉弧, 久而久之使辅助开关的触头烧毁, 继而引起分闸线圈烧毁。

(5 分闸回路电阻偏大。

分闸线圈回路绝缘降低, 或者线路过细造成电阻偏大, 使得分闸回路电压有衰减, 导致控制电压达不到线圈分闸电压的动作值, 分闸线圈长期带电, 线圈烧毁。

断路器合闸线圈烧坏故障分析与处理摘要：断路器是电力企业发电运行过程中的重要组件，在维持电力企业正常运转方面发挥着重要作用。

但是，断路器自身也存在一定的故障问题，比如合闸线圈烧坏问题就会影响断路器的正常运行。

目前，断路器在分合闸操作过程中，经常会出现线圈无法分合的问题，导致线圈被烧毁。

因此，相关工作人员必须要采取科学有效的方法来处理这一问题，确保故障问题能够得到及时处理。

本文将分析断路器合闸线圈发生烧坏的主要原因，并提出科学高效的处理措施。

关键词：断路器合闸线圈；烧坏故障；合闸回路；遥控触点在整个电力系统运行过程中，断路器是十分重要的基础设备。

断路器的主要作用就是能够在运行期间，用最短的时间排除故障问题，将损失降到最低。

所以保证断路器安全性和运行高效性十分重要。

相关工作人员要对实际情况展开分析，总结断路器合闸线圈发生烧毁的主要原因，进而提出对应的解决方法，为变电站的稳定运行提供保障。

1.断路器合闸线圈发生烧坏的主要原因随着我国对断路器运行安全性的重视程度不断提升，断路器正常工作效率也得到了明显提升。

但是在变电站实际运行期间，断路器经常会出现合闸线圈烧毁问题，对断路器后续正常运行造成了严重影响[1]。

所以，必须要对已经烧坏的合闸线圈进行及时更换，清除其中存在的杂物垃圾，这样才能够确保断路器维持在一个稳定运行状态。

从以往实际工作经验中可以得知，导致短路器合闸线圈烧坏的主要原因包括以下几方面：一是在工作缸密封圈更换之后，需要开展重新安装工作。

但是在回装期间，经常会忘记对断路器开关进行检查。

而且由于合闸线圈运行时间较长，分断路器也没有手动结合，进而导致合闸线圈出现了故障问题，发生了烧毁，供电企业效益也因此面临着巨大损失。

二是随着变电站运行周期越来越长，断路器会产生一定的震动现象，导致合闸铁芯螺栓出现了松动情况。

而且变电站经过长时间运行之后，也会导致铁芯顶杆长度发生了变化，一般都会变得非常短，二级闸阀无法顺利完成一系列动作，导致合闸线圈运行时间过长，整个运行过程也会处于一个带电状态。

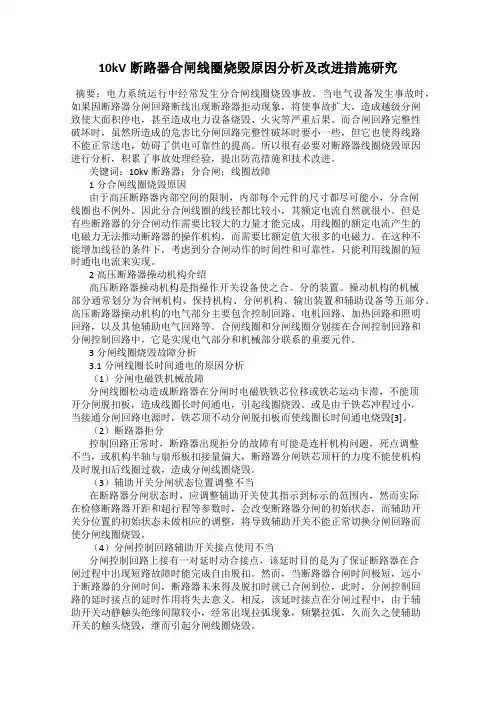

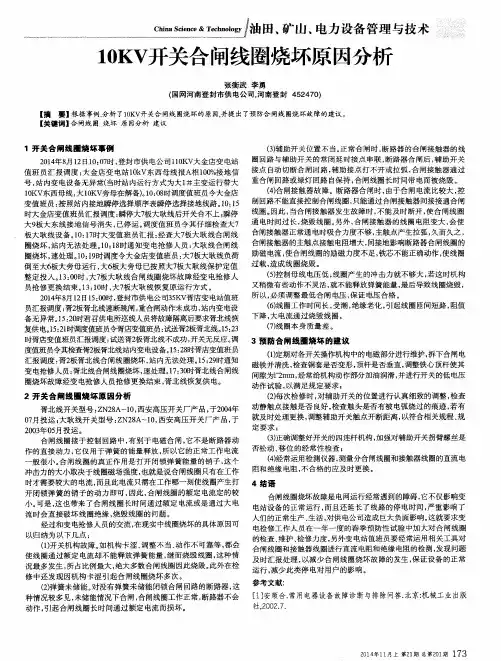

10kV断路器合闸线圈烧毁原因分析及改进措施研究摘要：电力系统运行中经常发生分合闸线圈烧毁事故。

当电气设备发生事故时，如果因断路器分闸回路断线出现断路器拒动现象，将使事故扩大，造成越级分闸致使大面积停电，甚至造成电力设备烧毁、火灾等严重后果。

而合闸回路完整性破坏时，虽然所造成的危害比分闸回路完整性破坏时要小一些，但它也使得线路不能正常送电，妨碍了供电可靠性的提高。

所以很有必要对断路器线圈烧毁原因进行分析，积累了事故处理经验，提出防范措施和技术改进。

关键词：10kv断路器；分合闸；线圈故障1分合闸线圈烧毁原因由于高压断路器内部空间的限制，内部每个元件的尺寸都尽可能小，分合闸线圈也不例外。

因此分合闸线圈的线径都比较小，其额定电流自然就很小。

但是有些断路器的分合闸动作需要比较大的力量才能完成，用线圈的额定电流产生的电磁力无法推动断路器的操作机构，而需要比额定值大很多的电磁力。

在这种不能增加线径的条件下，考虑到分合闸动作的时间性和可靠性，只能利用线圈的短时通电电流来实现。

2高压断路器操动机构介绍高压断路器操动机构是指操作开关设备使之合、分的装置。

操动机构的机械部分通常划分为合闸机构、保持机构、分闸机构、输出装置和辅助设备等五部分。

高压断路器操动机构的电气部分主要包含控制回路、电机回路、加热回路和照明回路，以及其他辅助电气回路等。

合闸线圈和分闸线圈分别接在合闸控制回路和分闸控制回路中，它是实现电气部分和机械部分联系的重要元件。

3分闸线圈烧毁故障分析3.1分闸线圈长时间通电的原因分析（1）分闸电磁铁机械故障分闸线圈松动造成断路器在分闸时电磁铁铁芯位移或铁芯运动卡滞，不能顶开分闸脱扣板，造成线圈长时间通电，引起线圈烧毁。

或是由于铁芯冲程过小，当接通分闸回路电源时，铁芯顶不动分闸脱扣板而使线圈长时间通电烧毁[3]。

（2）断路器拒分控制回路正常时，断路器出现拒分的故障有可能是连杆机构问题，死点调整不当，或机构半轴与扇形板扣接量偏大，断路器分闸铁芯顶杆的力度不能使机构及时脱扣后线圈过载，造成分闸线圈烧毁。

断路器分合闸线圈烧毁原因及预防措施首先，自身原因是指断路器分合闸线圈内部存在一些潜在问题，导致断路器运行时容易烧毁线圈。

这些问题可能包括线圈设计不合理、制造工艺不过关、线圈材料质量不达标等。

因此，断路器制造商应加强对线圈的设计和生产质量控制，确保线圈的可靠性和稳定性。

其次，外部原因主要是指断路器使用过程中的操作不当或环境条件不合适，导致线圈烧毁。

例如，频繁分合闸操作、长时间的过电流负荷、电网频繁故障等都可能使断路器分合闸线圈受到超负荷工作，导致热量积累过大、绝缘材料老化等现象，从而引起线圈烧毁。

此外，环境温度过高、潮湿、灰尘较多，也会对线圈的性能产生不利影响。

为了预防断路器分合闸线圈烧毁的发生，可以采取以下几个方面的预防措施：1.断路器制造商要加强对线圈设计和生产的质量控制，确保线圈的制造工艺和材料达标。

同时，对线圈的质量进行抽样检测，确保其可靠性和稳定性。

2.在使用断路器时，操作人员要按照使用说明书的要求正确操作断路器，避免频繁的分合闸操作。

同时，要避免长时间过电流负荷和频繁故障操作，以减少对线圈的过载压力。

3.定期对断路器进行维护保养，及时清理断路器周围的灰尘和污垢，确保断路器处于良好的工作环境中。

此外，定期检查线圈的绝缘状况，如有老化或损坏，及时更换。

4.对于环境条件较恶劣的场所，可以考虑采用特殊材料制造的断路器，以提高其抗环境干扰和抗老化能力。

综上所述，断路器分合闸线圈烧毁的发生可能是由于断路器自身原因或外部操作条件原因所致。

为了预防此类故障的发生，我们应加强对断路器的设计和制造质量控制，正确操作断路器，定期维护保养，并选择适合环境条件的断路器材料。

只有这样，才能保证断路器分合闸线圈的正常运行和延长断路器的使用寿命。

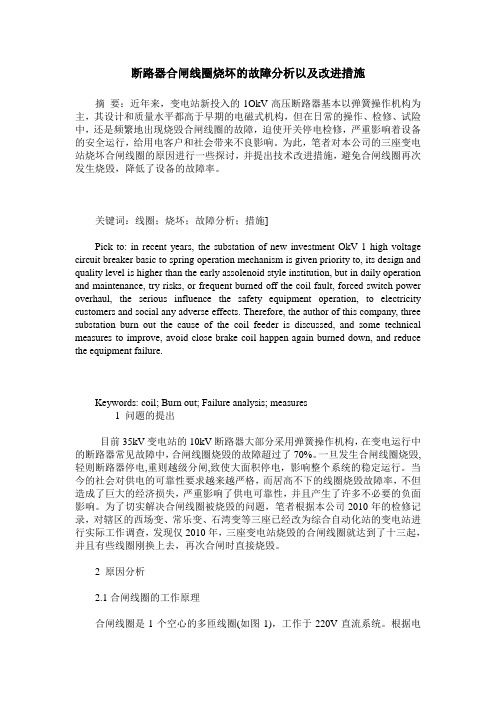

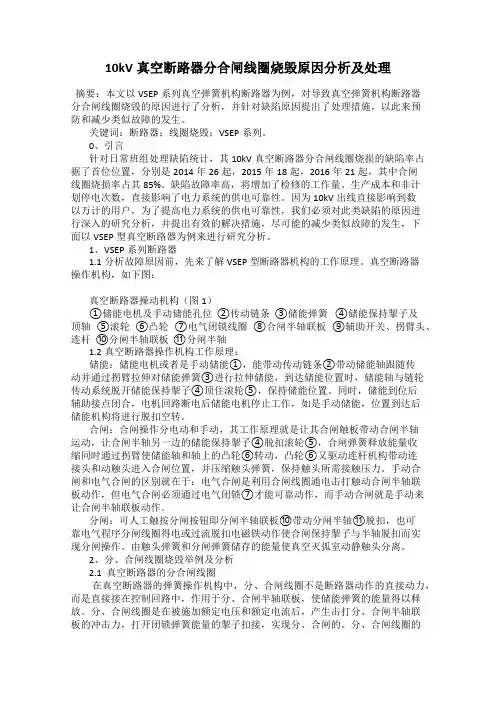

断路器合闸线圈烧坏的故障分析以及改进措施摘要：近年来，变电站新投入的1OkV高压断路器基本以弹簧操作机构为主，其设计和质量水平都高于早期的电磁式机构，但在日常的操作、检修、试险中，还是频繁地出现烧毁合闸线圈的故障，迫使开关停电检修，严重影响着设备的安全运行，给用电客户和社会带来不良影响。

为此，笔者对本公司的三座变电站烧坏合闸线圈的原因进行一些探讨，并提出技术改进措施，避免合闸线圈再次发生烧毁，降低了设备的故障率。

关键词：线圈；烧坏；故障分析；措施]Pick to: in recent years, the substation of new investment OkV 1 high voltage circuit breaker basic to spring operation mechanism is given priority to, its design and quality level is higher than the early assolenoid style institution, but in daily operation and maintenance, try risks, or frequent burned off the coil fault, forced switch power overhaul, the serious influence the safety equipment operation, to electricity customers and social any adverse effects. Therefore, the author of this company, three substation burn out the cause of the coil feeder is discussed, and some technical measures to improve, avoid close brake coil happen again burned down, and reduce the equipment failure.Keywords: coil; Burn out; Failure analysis; measures1 问题的提出目前35kV变电站的10kV断路器大部分采用弹簧操作机构，在变电运行中的断路器常见故障中，合闸线圈烧毁的故障超过了70%。

断路器合闸线圈烧毁原因分析及如何改进研究摘要：在电力运行的过程当中，时常会发生断路器合闸线圈烧毁的情况，这也直接影响着设备的运行，让供电无法处于正常的环境状态当中。

对此，本文主要分析了断路器合闸线圈烧毁的原因，得出原因有断路器产生了分合震动、断路器送电过程中很难合闸等。

而面对这样的现象，就需要探寻出有效的解决方法，改进或者是预防断路器合闸线圈烧毁情况的出现，为人们提供更好的供电服务。

关键词：断路器；合闸线圈；烧毁原因对于整体的电力系统而言，断路器属于其中重要的设备。

并且，断路器在运行的过程当中，应当保障整体的运行安全与效率，即使发生了故障问题，也要第一时间将问题解决，让损失与影响降至最低。

对此，需要让断路器运行安全获得保障，预防、避免合闸线圈被烧毁。

此外，要对断路器合闸线圈烧毁的原因进行调查，结合实际的原因寻找到相应的解决措施，以此避免更为严重故障的形成，让断路器处于安全的运行环境当中，更好的完成电力供应，不会对人们的日常生活造成影响。

一、断路器合闸线圈烧毁原因分析（一）更换了行程杆密封圈当行程杆密封圈被更换过后，这时应重新安装好工作缸，但是有时部分人员会忽视了对断路器液压机辅助开关的检查，从而导致合闸线圈容易被烧毁。

并且，因为合闸线圈始终处于工作的环境当中，且未能经过手动结合，这也导致人员无法查看红绿灯的亮灯状况，最终导致合闸线圈烧毁。

（二）断路器产生了分合震动有时断路器会出现分合震动的情况，这时铁芯顶杆的长度会随之变短。

由于合闸阀里面的钢球打开行程比较小，并且二级合闸阀也未能运作，最终让各种各样合闸难题频频发生，导致闸线圈总是处于带电的环境中，直至被烧坏。

对此，应将烧坏的线圈拆除，并把周围的杂物清理干净，以此避免线圈被烧坏[1]。

1.断路器送电过程中很难合闸有时断路器送电时很难合闸，这也导致合闸线圈被烧毁，对于这样的情况，要第一时间将其更换。

若断路器经过几次操作都无法合上，但是运行状况却处于正常，这时应排除液压机构本身。

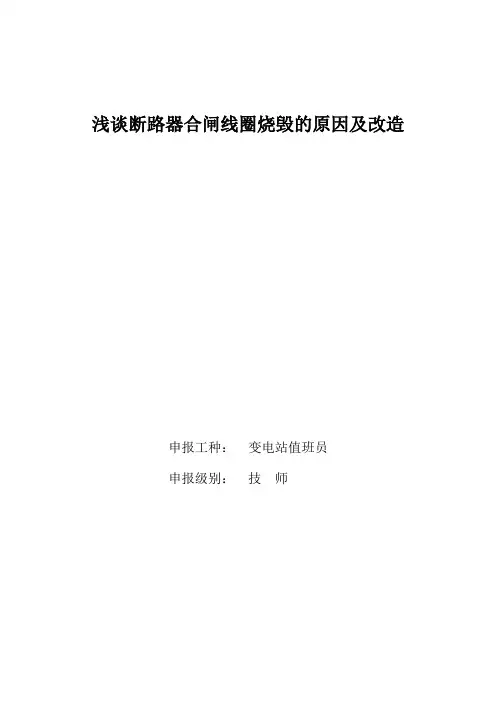

浅谈断路器合闸线圈烧毁的原因及改造申报工种：变电站值班员申报级别：技师在长期的工作中曾发生过多次断路器合闸失灵事故。

众所周知当电气设备发生事故时，如果断路器分闸失灵出现断路器拒动现象，将使事故扩大，造成越级分闸致使大面积停电；而当合闸失灵时，它将使得线路不能正常送电，耽误生产并妨碍了供电的可靠性,甚至造成巨大损失。

例如本单位的高炉上料电机，如果生产时10分钟无法开机送电为高炉上料则高炉减风，20-30分钟无法开机送电为高炉上料则高炉停风。

通过归纳总结我发现断路器合闸失灵事故大部分与合闸线圈烧毁有关，所以很有必要对断路器的合闸线圈烧毁的原因进行分析和改造。

本单位使用的真空断路器型号为ZN73A-12/D-1250，其中D 是指永磁机构，其合闸时间为100ms ，分闸时间为60ms 。

合闸线圈的阻值为4.25±0.18Ω，工作电流56A ；分闸线圈加串联电阻的阻值为120±15Ω，工作电流3.5A 。

我通过对本单位近5年内的每个合闸失灵事故的总结与仔细分析，发现并汇总了几项故障率较高的电气故障大致如下：次数 4.5％ 1 9.0％ 2 13.6％ 3 22.7％ 5 45.5％ 10 故障类型序号 FD C B AE 合闸电源容量下降保护控制装置故障断路器机构故障辅助开关行程位置不当合闸接触器故障合闸控制回路的电压降低 1 4.5％ 累计百分比故障原因分析：A.合闸接触器故障：断路器合闸时，由于合闸电流比较大，控制回路不能直接控制合闸线圈，因此只能通过合闸接触器间接的接通合闸线圈。

因为合闸线圈属于瞬动型元件不能长时间通电，所以当合闸接触器发生故障时，如不能及时断开，将使合闸线圈通电时间过长，导致烧毁线圈。

B.辅助开关位置不当：正常合闸时，断路器的合闸接触器的线圈回路与辅助开关的常闭延时接点串联，断路器合闸后，辅助开关接点自动切断合闸回路。

如果断路器虽然完成了分合操作但其辅助触点因调整不当或开关粘连等原因，并未随着断路器的状态转换而转换，仍然处在操作前的通断状态，同样会导致合闸线圈长时间带电而被烧毁。

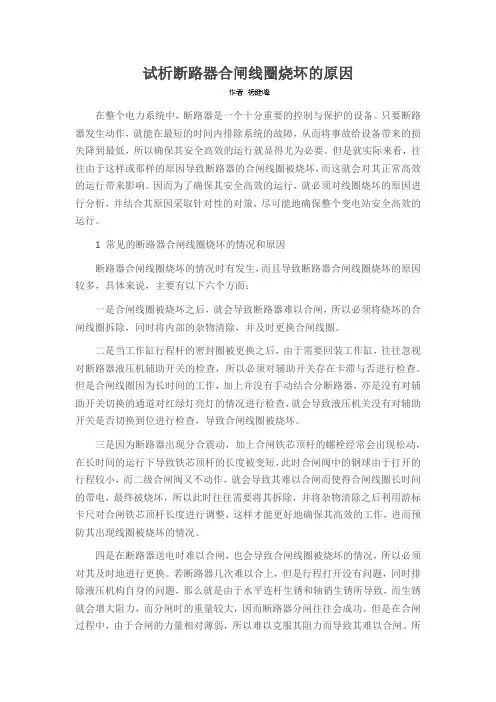

试析断路器合闸线圈烧坏的原因在整个电力系统中，断路器是一个十分重要的控制与保护的设备。

只要断路器发生动作，就能在最短的时间内排除系统的故障，从而将事故给设备带来的损失降到最低，所以确保其安全高效的运行就显得尤为必要。

但是就实际来看，往往由于这样或那样的原因导致断路器的合闸线圈被烧坏，而这就会对其正常高效的运行带来影响。

因而为了确保其安全高效的运行，就必须对线圈烧坏的原因进行分析，并结合其原因采取针对性的对策，尽可能地确保整个变电站安全高效的运行。

1 常见的断路器合闸线圈烧坏的情况和原因断路器合闸线圈烧坏的情况时有发生，而且导致断路器合闸线圈烧坏的原因较多，具体来说，主要有以下六个方面：一是合闸线圈被烧坏之后，就会导致断路器难以合闸，所以必须将烧坏的合闸线圈拆除，同时将内部的杂物清除，并及时更换合闸线圈。

二是当工作缸行程杆的密封圈被更换之后，由于需要回装工作缸，往往忽视对断路器液压机辅助开关的检查，所以必须对辅助开关存在卡滞与否进行检查。

但是合闸线圈因为长时间的工作，加上并没有手动结合分断路器，亦是没有对辅助开关切换的通道对红绿灯亮灯的情况进行检查，就会导致液压机关没有对辅助开关是否切换到位进行检查，导致合闸线圈被烧坏。

三是因为断路器出现分合震动，加上合闸铁芯顶杆的螺栓经常会出现松动，在长时间的运行下导致铁芯顶杆的长度被变短，此时合闸阀中的钢球由于打开的行程较小，而二级合闸阀又不动作，就会导致其难以合闸而使得合闸线圈长时间的带电，最终被烧坏，所以此时往往需要将其拆除，并将杂物清除之后利用游标卡尺对合闸铁芯顶杆长度进行调整，这样才能更好地确保其高效的工作，进而预防其出现线圈被烧坏的情况。

四是在断路器送电时难以合闸，也会导致合闸线圈被烧坏的情况，所以必须对其及时地进行更换。

若断路器几次难以合上，但是行程打开没有问题，同时排除液压机构自身的问题，那么就是由于水平连杆生锈和轴销生锈所导致，而生锈就会增大阻力，而分闸时的重量较大，因而断路器分闸往往会成功。
