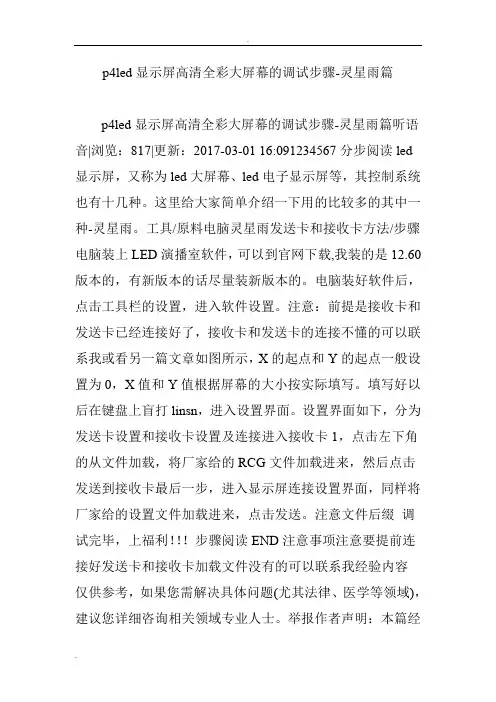

p4led显示屏高清全彩大屏幕的调试步骤-灵星雨篇p4led显示屏高清全彩大屏幕的调试步骤-灵星雨篇听语音|浏览：817|更新：2017-03-01 16:091234567分步阅读led显示屏，又称为led大屏幕、led电子显示屏等，其控制系统也有十几种。
这里给大家简单介绍一下用的比较多的其中一种-灵星雨。
工具/原料电脑灵星雨发送卡和接收卡方法/步骤电脑装上LED演播室软件，可以到官网下载,我装的是12.60版本的，有新版本的话尽量装新版本的。
电脑装好软件后，点击工具栏的设置，进入软件设置。
注意：前提是接收卡和发送卡已经连接好了，接收卡和发送卡的连接不懂的可以联系我或看另一篇文章如图所示，X的起点和Y的起点一般设置为0，X值和Y值根据屏幕的大小按实际填写。
填写好以后在键盘上盲打linsn，进入设置界面。
设置界面如下，分为发送卡设置和接收卡设置及连接进入接收卡1，点击左下角的从文件加载，将厂家给的RCG文件加载进来，然后点击发送到接收卡最后一步，进入显示屏连接设置界面，同样将厂家给的设置文件加载进来，点击发送。
注意文件后缀调试完毕，上福利！！！步骤阅读END注意事项注意要提前连接好发送卡和接收卡加载文件没有的可以联系我经验内容仅供参考，如果您需解决具体问题(尤其法律、医学等领域)，建议您详细咨询相关领域专业人士。
举报作者声明：本篇经验系本人依照真实经历原创，未经许可，谢绝转载。
室内全彩P4led显示屏听语音|浏览：91|更新：2015-03-05 15:31|标签：硬件123456分步阅读室内全彩P4led显示屏的高速控制方案以MCS51系列单片机为例，介绍单片机对室内全彩P4led显示屏的一种高速控制方案。
单片机对LED显示屏的显示控制，一般是先从数据存储器读取数据，然后将数据写给LED点阵片。
本方案的创新点是：用一条对外部数据存储器的读指令，同时完成对外部数据存储器读和对LED 点阵片的写操作。

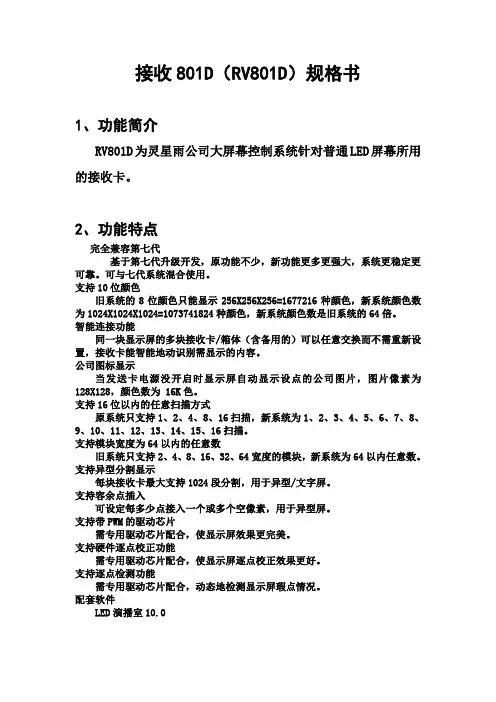

接收801D（RV801D）规格书
1、功能简介
RV801D为灵星雨公司大屏幕控制系统针对普通LED屏幕所用的接收卡。
2、功能特点
完全兼容第七代
基于第七代升级开发，原功能不少，新功能更多更强大，系统更稳定更可靠。
可与七代系统混合使用。
支持10位颜色
旧系统的8位颜色只能显示256X256X256=1677216种颜色，新系统颜色数为1024X1024X1024=1073741824种颜色，新系统颜色数是旧系统的64倍。
智能连接功能
同一块显示屏的多块接收卡/箱体（含备用的）可以任意交换而不需重新设置，接收卡能智能地动识别需显示的内容。
公司图标显示
当发送卡电源没开启时显示屏自动显示设点的公司图片，图片像素为128X128，颜色数为 16K色。
支持16位以内的任意扫描方式
原系统只支持1、2、4、8、16扫描，新系统为1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描。
支持模块宽度为64以内的任意数
旧系统只支持2、4、8、16、32、64宽度的模块，新系统为64以内任意数。
支持异型分割显示
每块接收卡最大支持1024段分割，用于异型/文字屏。
支持容余点插入
可设定每多少点接入一个或多个空像素，用于异型屏。
支持带PWM的驱动芯片
需专用驱动芯片配合，使显示屏效果更完美。
支持硬件逐点校正功能
需专用驱动芯片配合，使显示屏逐点校正效果更好。
支持逐点检测功能
需专用驱动芯片配合，动态地检测显示屏瑕点情况。
配套软件
LED演播室10.0
RV801D带载点数
3.外形尺寸。

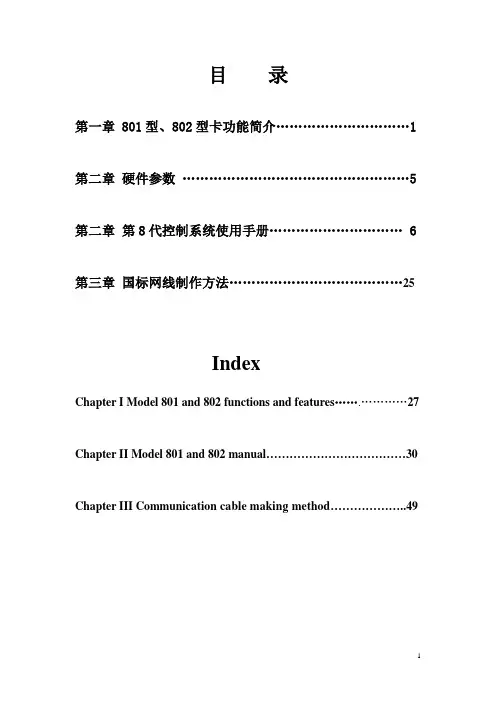

目录第一章 801型、802型卡功能简介 (1)第二章硬件参数 (5)第二章第8代控制系统使用手册 (6)第三章国标网线制作方法 (25)IndexChapter I Model 801 and 802 functions and features (27)Chapter II Model 801 and 802 manual (30)Chapter III Communication cable making method (49)第一章 801型、802型卡功能简介一、完全兼容第七代基于第七代升级开发，原功能不少，新功能更多更强大，系统更稳定更可靠。
可与七代系统混合使用。
二、支持10位颜色旧系统的8位颜色只能显示256X256X256=1677216种颜色，新系统颜色数为1024X1024X1024=1073741824种颜色，新系统颜色数是旧系统的64倍。
三、智能连接功能同一块显示屏的多块接收卡/箱体（含备用的）可以任意交换而不需重新设置，接收卡能智能地动识别需显示的内容。
四、智能监控每块接收卡均有温度检测和四路风扇监控输出，可根据用户设定的温度上限智能地控制四路风扇转速。
五、公司图标显示当发送卡电源没开启时显示屏自动显示设定的公司图片，图片像素为128X128，颜色数为16K色。
六、支持16以内的任意扫描方式原系统只支持1、2、4、8、16扫描，新系统为1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描。
七、支持模块宽度为64以内的任意数旧系统只支持2、4、8、16、32、64宽度的模块，新系统为64以内任意数。
八、支持异型分割显示每块接收卡最大支持1024段分割，用于异型/文字屏。
九、支持容余点插入可设定每多少点接入一个或多个空像素，用于异型屏。
十、支持带PWM的驱动芯片需专用驱动芯片配合，使显示屏效果更完美。
十一、支持硬件逐点校正功能需专用驱动芯片配合，使显示屏逐点校正效果更好。
目录第一章 701型、702型卡功能简介 (1)第二章第七代控制系统使用手册 (4)第三章国标网线制作方法 (20)IndexChapter I Model 701 and 702 functions and features (23)Chapter II Model 701 and 702 manual (25)Chapter III Communication cable making method (40)第一章 701型、702型卡功能简介一、千兆技术真正千兆技术，绝不抽帧。
单卡最大支持：701型卡1280×1024，702型卡2048×640，双卡级联最大支持2048×1152。
单网线支持：701型卡1024×640 、1280×512，702型卡1600×400、2048×320。
二、逐点校正、逐卡（箱体）校正功能逐点校正支持单点、2×2点、4×4点和8×8点四种校正模式，最大校正6144点/模块，红绿蓝各256级。
逐卡（箱体）校正用于显示屏各箱体间色差校正，红绿蓝各256级。
三、智能识别一卡通功能智能化的识别程序可识别双色、全彩、虚拟、灯饰等各种驱动板的各种扫描方式及各种信号走向，识别率达99%，一套卡在手，做屏无忧。
四、65536级（64K）灰度内任意设定功能客户可根据显示屏的情况从无灰度到65536级（64K）灰度之间任意调整，让你的显示屏达到最佳显示效果。
五、刷新率任意设置、锁相、同步功能刷新率可从10Hz-3000Hz任意设定，刷新率锁相功能使显示屏的刷新锁定在电脑显示器刷新率的整数倍上，杜绝图像撕裂，保证图像完美再现。
锁相同步范围为47Hz-76Hz。
六、双倍超大带载面积全彩4096级（4K）灰度180Hz刷新率，最大可带512×128，是第六代产品256×128的两倍，全彩静态16384级（16k）灰度300hz，可带160×64，是第六代80×64的两倍（注：需驱动板能上高时钟30MHz）。

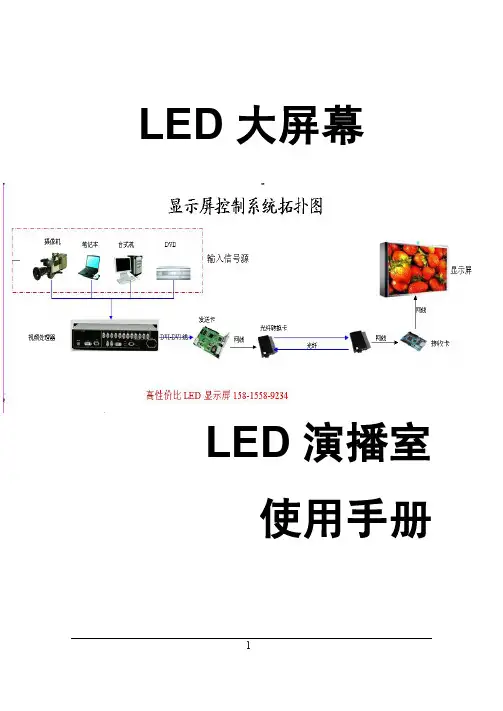

灵星雨系统调试设置步骤1．安装软件：从光盘打开标有“ledstudio10”的安装文件(也可上灵星雨官方网站下载)。
注意：在安装的过程中会弹出一个提示是否安装 CP210USB 驱动的窗口，请点击中间“Install”字样的选项安装即可。
注：有时软件提示输入序列号，则键入 888888 就可以了。
2．显卡设置：右键鼠标进入到显卡的“属性”点“设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。
观察发送卡数据灯（绿灯）快速闪烁即可。
（注意：根据本人多年维修同步 LED 显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致。
）3．接收卡设置：打开演播室软件点“设置”菜单，选“软件设置”，然后直接在键盘键入五个小写英文字母“linsn”，弹出密码窗输入密码“168”确定就可进入到“设置硬件参数”的界面。
需要注意的是：（1）发送卡要从 U 口输出网线给接收卡（如用 D 口输出网线则智能设置是没有变化的。
），（2）显卡不能选扩展到第二监视器。
（3）接收卡的控制范围由四个方面来决定： LED 刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。
LED 刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体出现闪点则说明该屏时钟上得太高。
而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。
），如全彩 8 扫每区 8 行，灯板级连从右到左，【接收卡有 16 组红绿蓝（全彩）数据，有 32 组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。
（单指灯板左右级连）】则 16*8=128 像素点高；如全彩 8 扫每区 16 行，灯板级连从右到左，则 16*16=256 像素点高。
如双色 16 扫每区 16 行，灯板级连从右到左，则 32*16=512 像素点高。
接收卡设置1.首先，打开 LED 演播室。

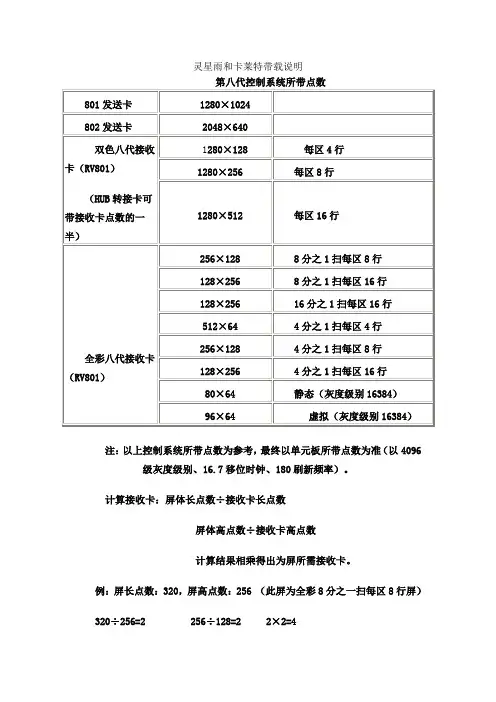

灵星雨和卡莱特带载说明注：以上控制系统所带点数为参考，最终以单元板所带点数为准（以4096级灰度级别、16.7移位时钟、180刷新频率）。
计算接收卡：屏体长点数÷接收卡长点数屏体高点数÷接收卡高点数计算结果相乘得出为屏所需接收卡。
例：屏长点数：320，屏高点数：256 （此屏为全彩8分之一扫每区8行屏）320÷256=2 256÷128=2 2×2=4注：320÷256=1.25 只要后面有小数点都进一位以上是灵星雨带载说明什么是LED单元板的扫描行数？在φ3.75的室内屏单元板上，将红绿信号分为两路，每路信号控制上16行或下16行。
这种每路数据信号控制的行数称为扫描行数，以上这种称为“每区16行”。
那么，根据我们上面讲的，在1/4扫描方式中，是否每路信号控制4行、共有4组信号呢？其实不然。
在大多数P10室外屏单元板上，只有一组红绿信号，这一组红绿信号控制了全部的16行（至于是以何种方式控制16行，以及为什么室内屏单元板上要分两组数据，我们会在下面讲到）。
这种在P10室外屏单元板上的信号分配方式，由一组信号控制16行，也称作“每区16行”。
即扫描行数的定义是一组数据所控制的行数。
什么是LED单元板的折行方式？前面我们讲到，LED单元板是逐行扫描的，每次只显示一行。
但实际上，这一行也不是同时显示的，也是有先后次序的，只不过这中间的间隔时间实在太短，人眼根本无法分辨罢了。
我们可以在LED单元板的背面看见水平排列的若干个74HC595芯片，这种芯片是一种8位的串并转换器，它的作用是将串行输入的8位数据一次性并行输出。
即我们的红色或绿色信号数据，按次序一位一位的串行输入595芯片，待输入完8位数据之后，由595芯片控制一次性地同时输出至屏上，这样我们看到的就是在每一行中，LED发光管都是8个8个的依次亮起的。
每次输出完毕之后，这8位数据将会被传输至下一片595芯片输出，这样我们才能看到显示屏上数据的移动输出。

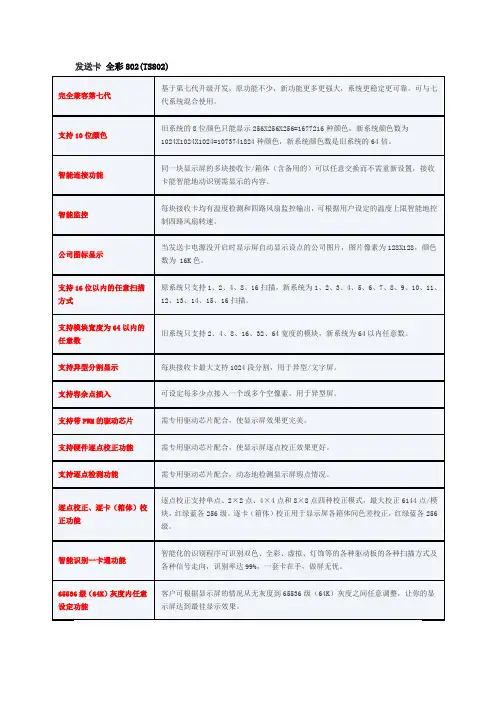

发送801D（DS801D）规格书1、功能简介DS801D为灵星雨公司大屏幕控制系统发送卡，功能为将PC 中的视频、图像等信息转换为LED屏的控制信号并传输至接收卡。
2、功能特点完全兼容第七代基于第七代升级开发，原功能不少，新功能更多更强大，系统更稳定更可靠。
可与七代系统混合使用。
支持10位颜色旧系统的8位颜色只能显示256X256X256=1677216种颜色，新系统颜色数为1024X1024X1024=1073741824种颜色，新系统颜色数是旧系统的64倍。
智能连接功能同一块显示屏的多块接收卡/箱体（含备用的）可以任意交换而不需重新设置，接收卡能智能地动识别需显示的内容。
智能监控每块接收卡均有温度检测和四路风扇监控输出，可根据用户设定的温度上限智能地控制四路风扇转速。
公司图标显示当发送卡电源没开启时显示屏自动显示设点的公司图片，图片像素为128X128，颜色数为 16K色。
支持16位以内的任意扫描方式原系统只支持1、2、4、8、16扫描，新系统为1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描。
支持模块宽度为64以内的任意数旧系统只支持2、4、8、16、32、64宽度的模块，新系统为64以内任意数。
支持异型分割显示每块接收卡最大支持1024段分割，用于异型/文字屏。
支持容余点插入可设定每多少点接入一个或多个空像素，用于异型屏。
支持带PWM的驱动芯片需专用驱动芯片配合，使显示屏效果更完美。
支持硬件逐点校正功能需专用驱动芯片配合，使显示屏逐点校正效果更好。
支持逐点检测功能需专用驱动芯片配合，动态地检测显示屏瑕点情况。
逐点校正、逐卡（箱体）校正功能逐点校正支持单点、2×2点、4×4点和8×8点四种校正模式，最大校正6144点/模块，红绿蓝各256级。
逐卡（箱体）校正用于显示屏各箱体间色差校正，红绿蓝各256级。
智能识别一卡通功能智能化的识别程序可识别双色、全彩、虚拟、灯饰等的各种驱动板的各种扫描方式及各种信号走向，识别率达99%，一套卡在手，做屏无忧。
灵星雨程序升级
1、 在接收卡界面的行消隐时间那里输入“cfxoki”字母；
2、 进入升级系统卡程序界面，在选择所要升级的程序文件；
3、 选择好之后，再点击编程，编程完成之后，点击退出，则程序升级成功；
灵星雨系统空点设置
1、 在接收卡界面的行消隐时间那里输入“manual”字母；
2、 进入manual界面之后，直接把
“80——VerySkipDot” 改为模组实际宽度减一 50-1=49
“81——SkipDot” 改为空点数加一 64-50=14+1=15
“83——WidthExt” 改为 1
“145——MSkipDot” 改为 1
3、 改完之后，再点击确定；
4、 再把模组宽度改为实际宽度；（不要设置空点在里面）；
