ATM交换技术与B-ISDN原理(第8讲)

HEC
Cell
76543210
VPI
VPI
VCI
VCI
VCI
PT
CLP
HEC
Payload 48 Bytes
ATM Technology
ATM信元头
VPI:虚拟路径标识符，在NNI中为12比特，在UNI中为8比 特。
VCI:虚拟通道标识符，16比特，标识虚拟路径内的虚拟通 道。
ATM技术简介
ATM Technology
Vodatel Learning Services
Module 1 B-ISDN协议参考模型
ATM Technology
Vodatel Learning Services
B-ISDN协议参考模型
在ITU-T的I.321建议中定义了B-ISDN协议参考模型。它包括三 个面：用户面、控制面和管理面，而在每个面中又是分层的， 分为物理层、ATM层、AAL层和高层。
再加上01010101生成HEC码。
ATM Technology
Module 3 ATM层
ATM Technology
Vodatel Learning Services
功能
一般流量控制 信头的产生/提取 信元VPI/VCI翻译 信元的复用/解复用
ATM Technology
ATM信元
ATM传送信息的基本载体是ATM信元，ATM信元及其头格 式与分组交换的分组相比简单得多。
GFC:一般流量控制，4比特，只用于UNI接口。 HEC:信头差错控制，8比特，检测有错误的信头，可纠正
信头中1比特的错误；另一作用是进行信元定界，利用HEC 和它之前的4字节的相关性可识别信头位置。 PTI:负载类型，3比特。 CLP:信元丢失优先级，1比特。

第七章ATM交换技术本章教学基本要求：1．了解ATM的定义及信元结构；2．理解虚信道和虚通路；3．理解ATM协议分层结构；4．理解ATM交换的基本原理；5．理解ATM连接的建立和清除；6．掌握ATM交换机的组成；7．掌握ATM交换结构。

本章教学主要内容：一、ATM的基本概念二、B-ISDN/ATM协议三、ATM交换的基本原理四、ATM交换机的组成五、ATM交换结构六、ATM连接建立和清除一、ATM的基本概念1．ATM的定义ATM（Asynchronous Transfer Mode），即异步转移模式，被ITU-T定义为宽带综合业务数据网B-ISDN的信息传输模式。

术语“转移”包括了传输和交换两个方面，所以转移模式是指信息在网络中传输和交换的方式。

“异步”是指在接续和用户中带宽的分配方式。

因此，ATM就是在用户接入、传输和交换级综合处理各种通信量的技术。

2．ATM的信元结构ATM信元的长度是固定的，而且信元的长度较小，只有53字节，分为信头和净荷两部分，信头为5个字节，净荷为48个字节。

ATM信元的信头内容在用户-网络接口（UNI）和网络节点接口（NNI）中略有差别，如图7.1所示。

(1)GFC：一般流量控制，4比特。

仅用于UNI接口，用于控制ATM接续的业务流量，减少用户边出现的短期过载。

只控制产生于用户终端方向的信息流量，而不控制网络方向的业务流量。

(2)VPI：虚通道标识，其中NNI为12比特，UNI为8比特。

(3)VCI：虚通路标识，16比特，标识虚通道内的虚通路，VCI与VPI的组合来标识一个虚连接。

(4)PTI：净荷类型指示，3比特，用来指示信元类型。

(5)CLP：信元丢失优先级，1比特。

用于信元丢失级别的区别，CLP为1，表示该信元为低优先级，为0则为高优先级，当传输超限时，首先丢弃的是低优先级信元。

(6)HEC：信头差错控制，8比特，监测出有错误的信头，可以纠正信头中1比特的错误。

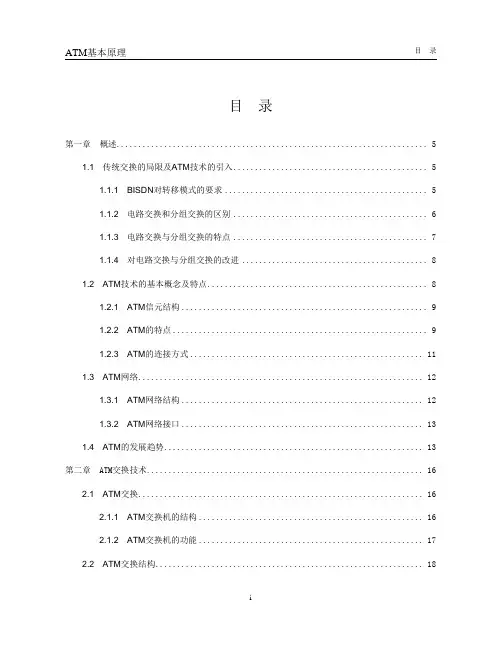

目录第一章概述 (5)1.1 传统交换的局限及ATM技术的引入 (5)1.1.1 BISDN对转移模式的要求 (5)1.1.2 电路交换和分组交换的区别 (6)1.1.3 电路交换与分组交换的特点 (7)1.1.4 对电路交换与分组交换的改进 (8)1.2 ATM技术的基本概念及特点 (8)1.2.1 ATM信元结构 (9)1.2.2 ATM的特点 (9)1.2.3 ATM的连接方式 (11)1.3 ATM网络 (12)1.3.1 ATM网络结构 (12)1.3.2 ATM网络接口 (13)1.4 ATM的发展趋势 (13)第二章 ATM交换技术 (16)2.1 ATM交换 (16)2.1.1 ATM交换机的结构 (16)2.1.2 ATM交换机的功能 (17)2.2 ATM交换结构 (18)2.2.1 时分交换结构 (18)2.2.2 空分交换结构 (21)2.3 ATM交换机 (23)2.3.1 ATM交换机的分类 (23)2.3.2 ATM交换机的功能模块 (25)2.3.3 ATM交换机的性能参数 (26)第三章 ATM传输 (28)3.1 ATM的分层结构 (28)BISDN参考配置与协议参考模型 (28)3.1.1 物理层 (30)3.1.2 ATM层 (31)3.1.3 ATM适配层 (32)3.2 ATM信令技术 (34)3.2.1 ATM信令的功能、结构和现状 (34)3.2.2 信令消息的结构与传送 (37)3.3 ATM网络维护 (38)3.3.1 ATM网络运行维护管理（OAM） (38)3.3.2 ATM网络的拥塞管理 (40)第四章 ATM业务及性能 (45)4.1 ATM提供的业务种类 (45)4.1.1 从网络的角度进行分类 (45)4.1.2 从媒体角度进行分类 (46)4.1.3 从具体的业务形式和应用上进行分类 (46)4.2 ATM的业务性能 (47)4.2.1 宽带业务特性 (47)4.2.2 ATM网中的多种媒体 (48)4.3 ATM在计算机网上的应用 (51)4.3.1 ATM局域网 (51)4.3.2 ATM局域网仿真 (51)4.3.3 IP over ATM (52)4.3.4 ATM支持多协议MPOA (53)4.3.5 虚拟局域网技术 (54)第三章 IMA协议 (56)3.10.1 IMA的目标和目的 (56)3.10.2 ATM反向复用（IMA）协议 (57)3.10.2.1IMA的层参考模型 (58)3.10.2.2 IMA协议基本定义 (59)（1）IMA OAM信元定义 (60)（2）IMA帧定义 (64)3.1 IMA概述 (64)3.2 初步实现方案 (66)ATM 基本原理第一部分ATM技术第一部分ATM技术第一章概述1.1 传统交换的局限及ATM技术的引入1.1.1 BISDN对转移模式的要求所谓“转移模式”，ITU-T是这样定义的，转移模式就是在电信网路中信息传输、复用和交换的方式。

净荷速率 (Mbit/s) 50.112 150.336 601.344 2405.367 －
17
关于SDH/SONET部分作业
1.阅读自学《Emerging Communications Technologies》2nd Ed. ,参考书 中有关SONET/SDH的章节，并回答： (1)SONET/STS-3C与SDH/STM－1有什么区别？ (2)对SDH技术进行综述？ 作业交：Email: liub@
10
SDH帧开销字段介绍(Cont.)
C1C2:标记符号字节： C1：STM标识符，标识每个STM-1信号在STM-N复用信号中的 位置 C2：信号指示标记，标明VC中映射的是ATM信元、FDDI、 MAN还是某种PDH信号 D1－D12：数据通信链路(DCC)，构成SDH管理网(SMN)中的传 送链 路 (信道)，其中： D1－D3：192kb/s 数据通道，用于再生段 D4－D12：576kb/s数据通道，用于复接段
14
SDH复用结构术语
VT－ Virtual tributary 虚支路(SONET) C－ container (容器) VC－ virtual container ( 虚容器SDH) TU－ tributary unit (支路单元) TUG－ TU Group (支路单元群) AU－ Administration Unit (管理单元) AUG－ AU Group (管理单元群) STM－ Synchronous Transport module (同步传送模块)
关于电信网的定时和同步
明确： 1. 传输网络已实现安全数字化
2. 过去链路传输速率较慢现在很快 2Mb/s~几十Mb/s 上百Mb/s ~数Gb/s 比特定时相对宽松 比特定时非常严格 滑码、抖动、上/下降沿等 slip、jitter、wander 3. 出现网同步概念 4. 借助网同步时钟层次手段 （Synchronous Clock Hierarchy）
