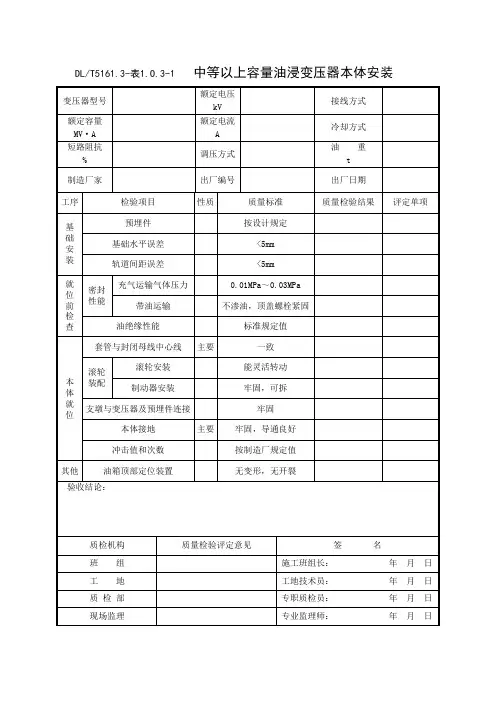

/* XXX变电站电气安装工程三级自检验收表 主变压器系统设备安装验收表 验收部位：#1、#2主变 编号：01
序号 验收项目 验收内容 主要判据 结论
1.
质量控 制资 料及安 全功 能检测记录
变压器运输冲击检查记录 齐全、完整、准确 □ 2. 变压器绝缘油试验检查记录 齐全、完整、准确 □
3. 变压器气体继电器检验记录 齐全、完整、准确 □
4. 变压器器身检查签证记录 齐全、完整、准确 □
5. 变压器冷却器密封试验签证记录 齐全、完整、准确 □
6. 变压器真空注油及密封试验签证记录 齐全、完整、准确 □
7. 导线液压施工检查记录 齐全、完整、准确 □
8. 箱柜基础检查记录 齐全、完整、准确 □
9.
实体（观感） 质量验收
变压器油位 正常 □ 10. 变压器储油柜胶囊或隔膜气密性、金属波纹储油柜气密性。 无泄漏 □
11. 变压器安全气道隔膜与法兰连接 严密、不与大气相通 □
12. 变压器安全气道阀盖与弹簧 无变动 □
13. 变压器气体继电器连通管升高坡度 便于气体排向气体继电器 □
14. 变压器压力释放阀检查 严密、不与大气相通 □
15. 变压器冷却器支座及拉杆 法兰面平行、密封垫居中 不偏心受压 □
16. 变压器净油器滤网 完好 □
17. 整体密封 无渗油 □
18. 本体接地 牢固、导通良好 □
19. 中性点隔离刀闸外观检查 清洁、无裂纹 □
20. 中性点电流互感器外观检查 完整、无裂纹 □
21. 中性点避雷器外观检查 瓷件光洁，完整、无裂纹 □
22. 引下线及中性点软母线外观检查 无断股、松散及损伤、变 形 □
23. 中性点消弧线圈接地检查 牢固、可靠 □
24. 控制柜及端子箱密封检查 良好、防水、防潮、防尘 □
25. 二次回路 导线绝缘层完好，配线连 接牢固；电缆外观无损 伤；接地可靠 □
验收缺陷整改处理情况： /* 序号 缺陷项目名称 消缺整改时间 整改完成情况 1 主变110kV中性点CT未安装 2 主变35kV中性点隔离开关、避雷器未安装
3 主变有载开关机构箱内AC电源有二再生电源线未拆除
4 主变本体端子箱内套管CT绕组接地线接错端子
5 6 7 8 9 10 11 12 13
验收 总体 结论
本单位工程除未安装设备外，其它设备安装质量控制资料及安全功能检测记录资料齐全；实体（观感） 质量良好。
班组级：（签名） 日 期： 项目部级：（签名） 日 期： 公司级：（签名）
日 期： /* XXX变电站电气安装工程三级自检验收表 保护、控制及直流设备安装验收表 验收部位：主控室、蓄电池室、10kV高压室 编号：02
序号 验收项目 验收内容 主要判据 结论
1 质量控 制
资 料及安 全功 能检测记录
蓄电池组充、放电记录 齐全、完整、准确 □ 2 蓄电池组充放电特性曲线绘制表 齐全、完整、准确 □
3 蓄电池充放电检查签证 齐全、完整、准确 □
4 箱柜基础检查记录 齐全、完整、准确 □
5
实体（观感） 质量验收
蓄电池外观检查 清洁、无损伤、无裂纹 □ 6 蓄电池安装间距 均匀，且安装间距≥5cm □
7 电缆与蓄电池连接 正确、紧固 □
8 电缆引出线极性标志 观察正确 □
9 蓄电池台架接地 牢固、导通良好
□
10 柜内接地铜排与二次接地网的连接 完整、牢固、导通良好 □
11 配线连接 牢固、可靠 □
12 屏柜接地 牢固、导通良好 □
13 导线芯线外观 无损伤 □
14 紧固件检查 齐全、完好、紧固 □
验收缺陷整改处理情况： 序号 缺陷项目名称 消缺整改时间 整改完成情况 1 蓄电池上有灰尘需清理卫生 2 蓄电池串联线端子防护盖少几个
3 主变差动保护接地及PT N600接地需有明显标志
4 所有二次端子需重检查扭紧程度且二次线整理
验收 总体 结论
本单位工程设备安装质量控制资料及安全功能检测记录资料齐全；实体（观感） 质量良好。具备
竣工报验条件。
班组级：（签名）
日 期： 项目部级：（签名） 日 期： 公司级：（签名）
日 期： /* XXX变电站电气安装工程三级自检验收表 高压配电装置安装验收表 验收部位：10kV高压室 编号：03
序号 验收项目 验收内容 主要判据 结论
1
质量控 制资 料及安 全功 能检测记录
基础检查记录 齐全、完整、准确 □ 2 断路器安装调整记录 齐全、完整、准确 □
3 隔离开关、负荷开关调整记录 齐全、完整、准确 □
4 高压配电柜母线检查隐蔽前签证记录 齐全、完整、准确 □
5 箱柜基础检查验收记录 齐全、完整、准确 □
6
实体（观感） 质量
传动装置开关动作可靠、触点接触良好；防松螺母紧固，开口销打开 □ 接地隔离开关
7 避雷器
密封良好；螺栓连接齐全、紧固；
接地 □
8 互感器 铭牌标志完整、清晰、瓷套完整无裂纹； 接地牢固、导通良好
□
9 隔离开关 传动部件连接正确、固定可靠；接地有 2点与地网可靠连接；防松螺母紧固，开口销打开 □
10 二次回路 导线绝缘层完好，电缆无损伤；接地可靠 □
11 高压成套配电柜 底架与基础连接导通良好；动静触头接触紧密可靠 □
验收缺陷整改处理情况： 序号 缺陷项目名称 消缺整改时间 整改完成情况 1 开关柜一次接地需明显接地点
2 开关柜面板上需清卫生，开关柜内二次接线需整理。
3 分段开关柜内母线需加6个绝缘护套
验收 总体 结论
本单位工程设备安装质量控制资料及安全功能检测记录资料齐全；实体（观感） 质量良好。具备竣工报验条件。
班组级：（签名）
日 期： 项目部级：（签名） 日 期： 公司级：（签名）
日 期： /* XXX变电站电气安装工程三级自检验收表 无功补偿装置安装验收表 验收部位：10kV#1、#2电容器组 编号：06 序号 验收项目 验收内容 主要判据 结论
1 质量控 制资 料及安 全功 能检测记录
电抗器器身检查签证 齐全、完整、准确 □
2 电容器组安装签证 齐全、完整、准确 □
3 实体（观感） 质量
电容器组安装签证 完整 □ 电容器放电回路
4 干式电抗器支柱绝缘子外观 无烧伤、损坏及变形 □
5 干式电抗器 螺栓齐全、紧固 □
验收缺陷整改处理情况： 序号 缺陷项目名称 整改完成情况 1 电容器组进线电缆接头加装绝缘护套 2 接地刀闸端子箱未封堵
3 电容器组内需清洗
4 电容器引线加铜铝过渡片
验收 总体 结论
本单位工程设备安装质量控制资料及安全功能检测记录资料齐全；实体（观感） 质量良好。具备竣工报验条件。
班组级：（签名）
日 期： 项目部级：（签名） 日 期： 公司级：（签名）
日 期： /* XXX变电站电气安装工程三级自检验收表 站用变配电装置安装验收表 验收部位：10kV#1、#2站用变 编号：07 序号 验收项目 验收内容 主要判据 结论
1 质量控 制资 料及安 全功 能检测记录
站用低压配电装置母线隐蔽前签证记录 齐全、完整、准确 □
2 低压盘柜基础检查记录 齐全、完整、准确 □
3
实体（观感） 质量
电容器组安装签证 完整 □ 干式变压器铁芯绝缘电阻
4 干式变压器引出线相间及对地距离 符合施工图 □
5 干式变压器温控装置 动作可靠，指示正确 □
6 低压配电盘柜垂直度 小于 1.5mm □
7 低压配电盘柜盘间接缝 小于 2mm □
8 低压配电盘柜盘体与基础连接及接地 牢固、导通良好
验收缺陷整改处理情况： 序号 缺陷项目名称 整改完成情况 1 站用变箱顶清理卫生 2 站用变箱顶网格修理
3 #2站用变电磁锁坏；电磁机与带电显示装置联锁程序不对
4 #1站用变外接电源侧电缆终端头未安装；电缆耐压试验未完成
验收 总体 结论
本单位工程设备安装除外接电缆未安装外，其它设备功能检测记录资料齐全；实体（观感） 质量良好。具备竣工报验条件。
班组级：（签名）
日 期： 项目部级：（签名） 日 期： 公司级：（签名）
日 期：
