定义中文名称：加速度传感器英文名称：acceleration transducer定义：能感受加速度并转换成可用输出信号的传感器应用学科：机械工程（一级学科）；传感器（二级学科）；物理量传感器（三级学科）。
加速度传感器是一种能够测量加速力的电子设备。
加速力就是当物体在加速过程中作用在物体上的力，就好比地球引力，也就是重力。
加速力可以是个常量。

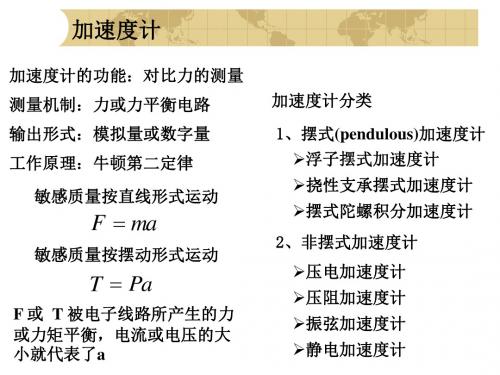

加速度计有两种：一种是角加速度计，是由陀螺仪（角速度传感器）改进的。
另一种就是线加速度计。
[1]2分类压电式压电式加速度传感器又称压电加速度计。
它也属于惯性式传感器。
压电式加速度传感器的原理是利用压电陶瓷或石英晶体的压电效应，在加速度计受振时，质量块加在压电元件上的力也随之变化。
当被测振动频率远低于加速度计的固有频率时，则力的变化与被测加速度成正比。
压阻式基于世界领先的MEMS硅微加工技术，压阻式加速度传感器具有体积小、低功耗等特点，易于集成在各种模拟和数字电路中，广泛应用于汽车碰撞实验、测试仪器、设备振动监测等领域。
加速度传感器网为客户提供压阻式加速度传感器/压阻加速度计各品牌的型号、参数、原理、价格、接线图等信息。
电容式电容式加速度传感器是基于电容原理的极距变化型的电容传感器。
电容式加速度传感器/电容式加速度计是对比较通用的加速度传感器。
在某些领域无可替代，如安全气囊，手机移动设备等。
电容式加速度传感器/电容式加速度计采用了微机电系统（MEMS）工艺，在大量生产时变得经济，从而保证了较低的成本。
伺服式伺服式加速度传感器是一种闭环测试系统，具有动态性能好、动态范围大和线性度好等特点。
其工作原理，传感器的振动系统由"m-k”系统组成，与一般加速度计相同，但质量m上还接着一个电磁线圈，当基座上有加速度输入时，质量块偏离平衡位置，该位移大小由位移传感器检测出来，经伺服放大器放大后转换为电流输出，该电流流过电磁线圈，在永久磁铁的磁场中产生电磁恢复力，力图使质量块保持在仪表壳体中原来的平衡位置上，所以伺服加速度传感器在闭环状态下工作。
MEMS加速度计的关键技术指标和特性为应用选择最合适的加速度计可能并不容易，因为来自不同制造商的数据手册可能大相径庭，让人难以确定最为重要的技术指标是什么。
本系列的第一部分三大维度+关键指标，选出最适合你的MEMS加速度计，我们讨论了加速度计的关键参数和特性，以及它们与倾斜和稳定应用的关系。
今天分享的是本系列的第二部分，我们将从可穿戴设备、状态监控和物联网应用的角度重点讨论各项关键技术指标和特性。
关键指标：低功耗、小尺寸、旨在增强节能性能的集成特性以及可用性。
用于电池供电型可穿戴应用的加速度计的关键指标是超低功耗（通常为μA 级），以确保尽量延长电池寿命。
其他关键指标是尺寸和集成的特性，比如备用ADC通道和深度FIFO，其作用是增进终端应用的电源管理和功能性。
由于这些原因，可穿戴应用中通常采用MEMS加速度计。
表1所示为部分生命体征监测(VSM)应用及其在具体应用中的对应设置。
用于可穿戴应用的加速度计通常可以对运动分类；检测自由落体；测量运动是否存在以确定是使系统上电、关断还是休眠；辅助实现数据融合，供ECG和其他VSM 测量使用。
同样的加速度计也用在无线传感器网络和物联网应用中，因为它们具有超低功耗的特性。
在为超低功耗应用选择加速度计时，必须在数据手册中标称的功耗水平下观察传感器的功能。
要观察的一项关键指标是带宽和采样速率是否会降至无法测量可用加速度数据的水平。
有些竞争产品通过每秒关断并唤醒的方式达到维持低功耗的目的，但这样做会错过关键的加速度数据，因为有效采样速率下降了。
为了测量实时人体运动的范围，需要大幅提高功耗。
ADXL362和ADXL363不会通过欠采样混叠输入信号；它们采用全数据速率对传感器的整个带宽进行采样。
功耗随采样速率动态变化，如图1所示。
需要注意的是，这些器件可在功耗仅为3 μA的状态下，以最高400 Hz的速率进行采样。
在可穿戴设备中，这些较高的数据速率可实现额外的功能，如单击/双击检测。
认识加速度计的关键指标根据某一具体应用选择加速度计最困难的地方就是真正理解加速度计规格参数的实际意义。
通常用户对其测试要求非常了解，但是如何选择合适的加速度计型号来满足这些测试要求却有些困难。
加速度计制造商常常专注于产品的所有规格参数，并力求产品性能是最好的。
本文对制造商对日常使用的加速度计规格参数做一个详细描述及解释。
灵敏度加速度计的灵敏度，有时候称作加速度计的“比例因子”，它是传感器电输出和机械输入之间的比率（注意：传感器通常定义为把一种能量转换成另外一种形式的能量的设备，加速度计就是一种把机械加速度转换成比例的电信号的传感器）。
通常使用mV/g或pC/g来表示这一比率，它仅仅在某一频率点下有效，按着惯例一般是100Hz。
由于大部分加速度计会或多或少受温度影响，灵敏度同样只在某一很窄的温度范围内有效，通常是25±5OC。
此外，灵敏度只在某一加速度幅值下有效，通常是5g或10g。
灵敏度有时被定义为一个带有允许误差范围的数值，通常是±5%或10%，这个保证了用户使用的加速度计灵敏度在灵敏度标称值的允许误差范围内。
几乎所有情况下，加速度计都会附带一份校准报告，列出了准确的灵敏度。
当谈到频率响应的百分比或dB允许误差范围时，灵敏度被称作为“参考灵敏度”。
详见下面的频率响应章节。
当讨论横向灵敏度时，灵敏度又被称作为“轴向灵敏度”。
详见下面的横向灵敏度章节。
尽管灵敏度有那么多的限制条件，但是在设置信号调理器或数据采集系统时，灵敏度数值是使用最频繁的。
信号调理器或数据采集使用这个数值来处理及解释加速度计的输出信号。
频率响应同灵敏度类似，频率响应也是告诉用户加速度计的“比例因子”，不过是在变化的频率。
频率响应是在传感器的整个频率范围内定义灵敏度的大小。
由于很少规定相位响应，因而称为“幅值响应”更为准确。
频率响应通常定义为相对于100Hz时的灵敏度（参考灵敏度）的一个允许误差范围。
这个误差范围可以定义为百分比或dB，典型的误差范围有±10%，±1dB及±3dB。
参数说明及工作原理：1.电荷灵敏度加速度计一般采用PZT压电陶瓷材料，利用晶体材料在承受一定方向的应力或形变时，其极化面会产生与应力相应的电荷，压电元件表面产生的电荷正比于作用力，因此有Q=dF其中，Q为电荷量，d为压电元件的压电常数，F为作用力。
加速度计的电荷灵敏度则是加速度计输出的电荷量与其输入的加速度值之比。
电荷量的单位取pC，加速度单位为m/s2。
（1g=9.8m/s2）2.电压灵敏度如果要换算加速度计的电压灵敏度，则可用下面公式得到SqSa = （v/ms-2）CaSq为电荷灵敏度，单位pC/ms-2；Ca为电容量，单位pF。
Sa电压灵敏度单位V。
3.频率响应（1）谐振频率，为加速度计安装时的共振频率，随产品附有谐振频率曲线（低频传感器不附图）。
（2）频率响应一般采用谐振频率的1/3—1/5。
加速度计频响在1/3谐振频率时，频响与参考灵敏度偏差≤1dB，（误差<10%）。
频响在1/5谐振频率时，频响与参考灵敏度≤ 0.5dB （误差<5%）。
我公司传感器频响均以1/3谐振频率计算。
4.最大横向灵敏度比加速度计受到垂直于安装轴线的振动时，仍有信号输出，即垂直于轴线的加速度灵敏度与轴线加速度之比称横向灵敏度。
5. 电荷输出的压电式加速度计配合电荷放大器，其系统的低频响应下限主要取决于放大器的频响。
二、安装技术及注意事项：（一）安装方式用加速度计进行测量，为使数据准确和使用方便，可使用多种方法安装，现介绍几种供选用。
1.螺钉安装RC6000系列加速度计有M5、M3安装孔及传感器自带螺栓等形式，以M5孔居多。
加速度计随产品附有安装螺钉。
使用螺钉安装，它的使用频率响应可近似原标定的频率响应，且称刚性安装。
螺钉安装是在允许打孔的被测物上沿振源轴线方向打孔攻丝。
2.粘接安装在被测物体不允许钻孔时，可使用各种粘接剂，如“502”、环氧树脂胶、双面粘胶带、橡皮泥。
应注意，前二种方法的使用频率接近刚性安装方法，后两种一般用于低频现场，且会使被测频率大大降低。
加速度计概述及应用范围加速度计概述及应用范围加速度计是一种惯性传感器，能够测量物体的加速力。
加速力就是当物体在加速过程中作用在物体上的力，就比如地球引力，也就是重力。
加速力可以是个常量，比如g，也可以是变量。
加速度计的应用加速度计的应用于桥梁健康监测桥梁在外部环境的影响下发生随机性振动，且桥梁在沿桥长方向上下振动比较明显。
、在选材上，电阻式应变传感器存在输出信号微弱、线性度不好的问题，电感式传感器不适用于高频动态测量。
而加速度计测量精度高、工作频率范围宽、重量轻、体积小、安装方便等众多优势，被广泛地应用于振动测量，能够适应比较复杂的外部环境，对环境的抗干扰能力强。
典型的振动测试系统由加速度计、电荷放大器、动态信号分析仪组成，如图2所示。
被测对象的振动加速度信号经传感器拾振，由传感器电缆电缆将加速度信号送入该系统电荷放大器，将信号转换为电压信号并放大，通过数据采集测试仪采样，便实现了对信号的采集。
采集得到的信号可以通过计算机实时显示、分析和处理，也可以保存以便二次处理。
加速度计可直接安装在试件表面上，但应保证传感器的敏感轴向与受力方向的一致性。
另外，为保证最佳的机械接触面，高频红外碳硫分析仪安装接触面要求有高平行度、平直度和低粗糙度。
如果被测物表面形状复杂，需同时测量多方向的加速度或为避免试件补加工等场合，则可选择两轴或三轴的加速度计。

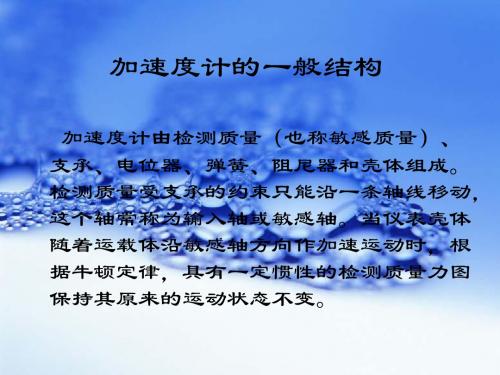

加速度计的根本模型加速度计由检测质量(也称敏感质量)、倾角传感器支承、电位器、弹簧、阻尼器和壳体组成。
加速度传感器检测质量受支承的约束只能沿一条轴线移动，角度传感器这个轴常称为输入轴或敏感轴。
当仪表壳体随着运载体沿敏感轴方向作加速运动时，根据牛顿定律，具有一定惯性的检测质量力图保持其本来的运动状态不变。
它取壳体之间将发生相对运动，使弹簧变形，于是检测质量在弹簧力的作用下随之加速运动。
当弹簧力与检测质量加速运动时发生的惯性力相平衡时，检测质量与壳体之间便不再有相对运动，这时弹簧的变形反映被测加速度的大小。
