第四章电力系统主要元件等效模型

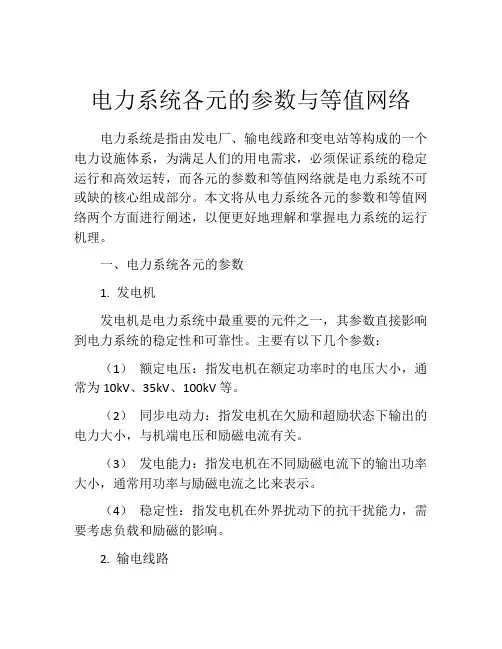

电力系统各元的参数与等值网络电力系统是指由发电厂、输电线路和变电站等构成的一个电力设施体系，为满足人们的用电需求，必须保证系统的稳定运行和高效运转，而各元的参数和等值网络就是电力系统不可或缺的核心组成部分。

本文将从电力系统各元的参数和等值网络两个方面进行阐述，以便更好地理解和掌握电力系统的运行机理。

一、电力系统各元的参数1. 发电机发电机是电力系统中最重要的元件之一，其参数直接影响到电力系统的稳定性和可靠性。

主要有以下几个参数：（1）额定电压：指发电机在额定功率时的电压大小，通常为10kV、35kV、100kV等。

（2）同步电动力：指发电机在欠励和超励状态下输出的电力大小，与机端电压和励磁电流有关。

（3）发电能力：指发电机在不同励磁电流下的输出功率大小，通常用功率与励磁电流之比来表示。

（4）稳定性：指发电机在外界扰动下的抗干扰能力，需要考虑负载和励磁的影响。

2. 输电线路输电线路是电力系统中起着输电、支路和分流等作用的重要元件，其参数直接影响到电力系统的损耗和稳定性。

主要有以下几个参数：（1）额定电压：指输电线路所设计的电压等级，通常为220kV、500kV、750kV等。

（2）传输能力：指输电线路在不同的电流和电压下所能承受的功率大小。

（3）损耗：指输电线路在输送电能过程中所损失的能量大小。

（4）线路长度：指输电线路的长度。

3. 变电站变电站是将发电厂输送的电力按照用电负荷的要求进行调节和分配的重要环节。

其参数也是电力系统的重要组成部分。

主要有以下几个参数：（1）电压等级：指变电站输电和配电的电压水平，通常为10kV、35kV、110kV等。

（2）变比：指变压器的变比，用于改变输电线路电压等级以适应不同用电负载需求。

（3）容量：指变电站的容量大小，即所能承受的功率大小。

（4）输出电压：指变电站输出的电压，符合用电负载的要求。

二、电力系统等值网络电力系统的等值网络是为了方便分析和计算电力系统而建立的，它能够把复杂的电力系统简化为较为简单的等效网络，进而对系统的稳定性和可靠性进行评估和控制。

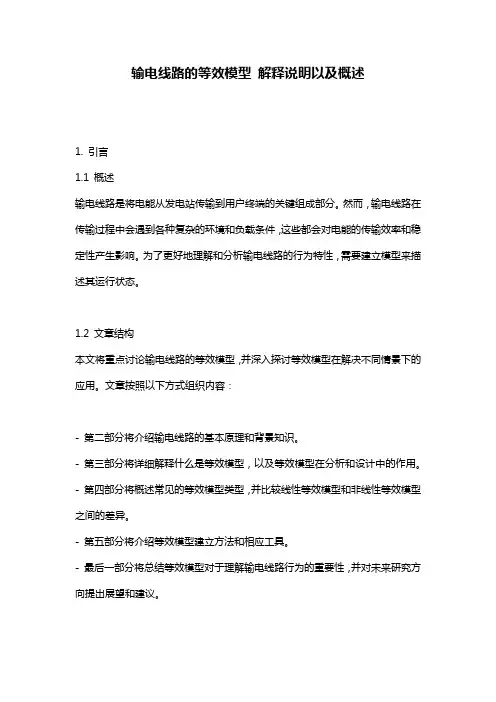

输电线路的等效模型解释说明以及概述1. 引言1.1 概述输电线路是将电能从发电站传输到用户终端的关键组成部分。

然而，输电线路在传输过程中会遇到各种复杂的环境和负载条件，这些都会对电能的传输效率和稳定性产生影响。

为了更好地理解和分析输电线路的行为特性，需要建立模型来描述其运行状态。

1.2 文章结构本文将重点讨论输电线路的等效模型，并深入探讨等效模型在解决不同情景下的应用。

文章按照以下方式组织内容：- 第二部分将介绍输电线路的基本原理和背景知识。

- 第三部分将详细解释什么是等效模型，以及等效模型在分析和设计中的作用。

- 第四部分将概述常见的等效模型类型，并比较线性等效模型和非线性等效模型之间的差异。

- 第五部分将介绍等效模型建立方法和相应工具。

- 最后一部分将总结等效模型对于理解输电线路行为的重要性，并对未来研究方向提出展望和建议。

1.3 目的本文的目标是帮助读者全面了解输电线路的等效模型，并认识到等效模型在电力系统工程中的重要性和应用价值。

通过对等效模型的详细讨论和分析，读者将能够更好地理解并运用等效模型来解决实际问题，并为未来的研究和发展提供指导。

2. 正文输电线路是电力系统中重要的组成部分，用于传输高压电能。

为了对输电线路进行研究和分析，需要建立合适的数学模型来描述其行为和性能。

本文将详细介绍输电线路的等效模型。

等效模型是一种简化和抽象表示方法，旨在准确地描述输电线路的特性，同时保持适当的复杂度。

通过使用等效模型，可以更容易地进行计算和分析，并得出对实际线路行为的准确预测。

等效模型基于一些假设和近似，其中最常见的假设是将实际输电线路看作是由一系列串联的元件或单元组成。

这些元件可以包括电阻、电感和电容等，并且它们的数值参数可以由实际测量数据或理论计算获得。

在建立等效模型时，需要确定正确的元件连接方式以及各个元件之间的关系。

这通常涉及到使用网络理论和电路分析技术来推导出合适的方程式，并考虑到频率对于线路响应的影响。

电力系统分析基础知识一、电力系统的基本概念No.1 电力系统的组成和接线方式1、电力系统的四大主要元件：发电机、变压器、电力线路、负荷。

2、动力系统包括动力部分（火电厂的锅炉和汽轮机、水电厂的水库和水轮机、核电厂的核反应堆和汽轮机）和电力系统。

3、电力网包括变压器和电力线路。

4、用户只能从一回线路获得电能的接线方式称为无备用接线方式。

No.2 电力系统的运行特点1、电能的生产、传输、分配和消费具有：①重要性、②快速性、③同时性。

2、电力系统运行的基本要求：①安全可靠持续供电（首要要求）、②优质、③经济3、根据负荷的重要程度（供电可靠性）将负荷分为三级。

4、电压质量分为：①电压允许偏差、②三相电压允许不平衡度、③公网谐波、④电压允许波动与闪变5、衡量电能质量的指标：①电压、②频率、③波形（电压畸变率）6、10kV公用电网电压畸变率不超过4%。

7、抑制谐波的主要措施：①变压器星三角接线、②加装调谐波器、③并联电容/串联电抗、④增加整流器的脉冲次数8、衡量电力系统运行经济性的指标：①燃料损耗率、②厂用电率、③网损率9、线损包括：①管理线损、②理论线损、③不明线损10、线损计算方法：①最大负荷损耗时间法②最大负荷损失因数法③均方根电流法No.3 电力系统的额定频率和额定电压1、电力线路的额定电压（也称电力网的额定电压）与用电设备的额定电压相同。

2、正常运行时电力线路首端的运行电压常为用电设备额定电压的105%，末端电压为额定电压。

3、发电机的额定电压比电力网的额定电压高5%。

4、变压器的一次绕组相当于用电设备，其额定电压与电力线路的额定电压相同；但变压器直接与发电机相连时，其额定电压与发电机额定电压相同，即为该电压级额定电压的105%。

5、变压器的二次绕组相当于电源，其输出电压应较额定电压高5%，但因变压器本身漏抗的电压损耗在额定负荷时约为5%，所以变压器二次侧的额定电压规定比额定电压高10%。

6、降压变压器二次侧连接10kV线路，当短路电压百分比小于7.5%（变压器本身漏抗的电压损耗较小）时，比线路额定电压高5%。

第四章复杂电力系统潮流计算分析随着电力系统的规模不断扩大，出现了复杂的电力网络以及大量的电力设备。

因此，对于电力系统潮流计算的分析也变得愈加复杂。

本文将介绍第四章复杂电力系统潮流计算的分析。

复杂电力系统潮流计算的分析包括以下几个方面：电力系统模型的建立、潮流计算的方法、潮流计算的求解过程以及潮流计算的结果分析。

电力系统模型的建立是复杂电力系统潮流计算的基础。

电力系统模型是对电力系统的各种元件进行建模，包括发电机、变压器、输电线路、负荷等。

建立电力系统模型的关键是确定各个元件之间的拓扑结构以及元件的参数。

通常，电力系统模型会使用节点法进行建模，即将各个元件抽象为节点，然后利用节点间的支路阻抗建立网络拓扑。

建立电力系统模型的过程中，还需要考虑负载、发电机和输电线路的潮流方程，以及节点平衡方程等。

潮流计算的方法是对电力系统潮流进行计算的数值方法。

常用的潮流计算方法有牛顿-拉夫逊法、高斯-塞德尔法和快速潮流法等。

其中，牛顿-拉夫逊法是一种迭代法，通过不断迭代计算电力系统潮流，直到满足稳态潮流方程为止。

高斯-塞德尔法和快速潮流法也是通过迭代法计算潮流，但是它们相对于牛顿-拉夫逊法而言，计算效率更高。

对于潮流计算的求解过程，首先需要初始化各个节点的电压幅值和相角，然后利用潮流计算方法进行迭代计算。

在每一次迭代中，需要根据当前的电压幅值和相角计算节点注入功率，然后利用节点注入功率和节点间的支路阻抗计算节点的电压幅值和相角。

重复这个过程，直到误差满足收敛准则为止。

潮流计算的结果分析是对计算结果进行评估和分析，以便于进一步的电力系统规划和运营管理。

常见的结果分析指标包括节点电压、支路潮流、功率损耗等。

通过对这些指标的分析，可以评估电力系统的稳定性和安全性，发现潜在的问题并提出解决方案。

总之，复杂电力系统潮流计算的分析是电力系统规划和运营管理中必不可少的一环。

通过建立电力系统模型、选择合适的潮流计算方法并进行潮流计算，可以对电力系统的稳定性和安全性进行评估，为电力系统规划和运营提供决策支持。
